1,27 mm-es osztású, kétsoros függőleges IDC dugós csatlakozó

Megosztani:

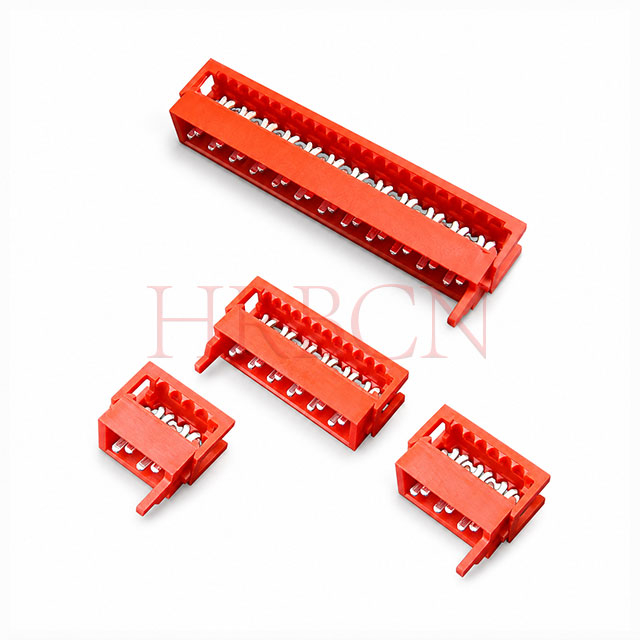

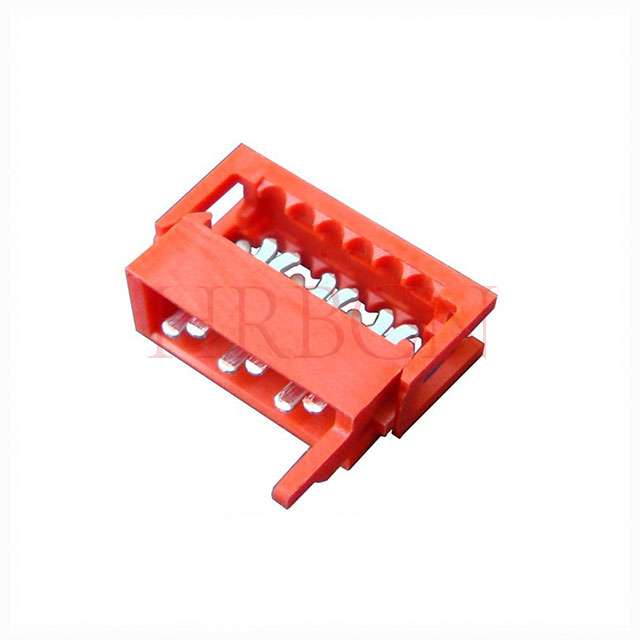

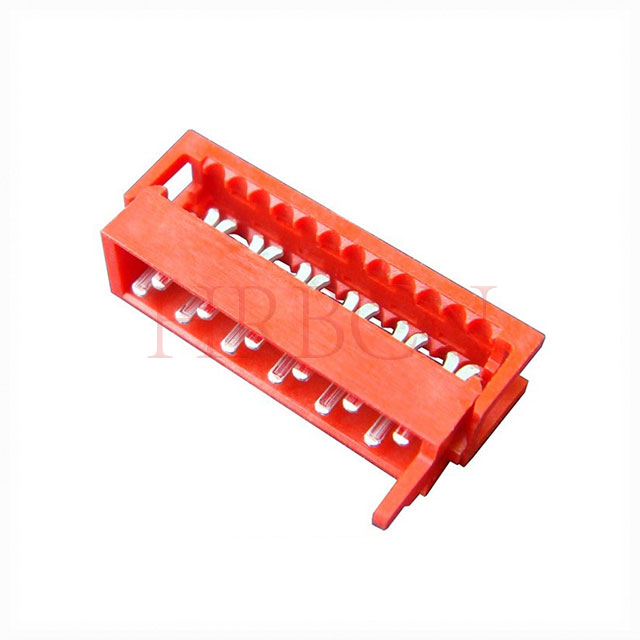

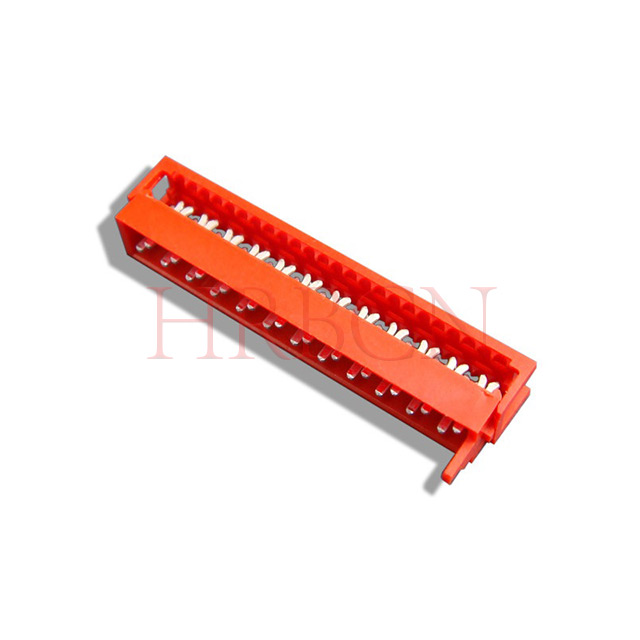

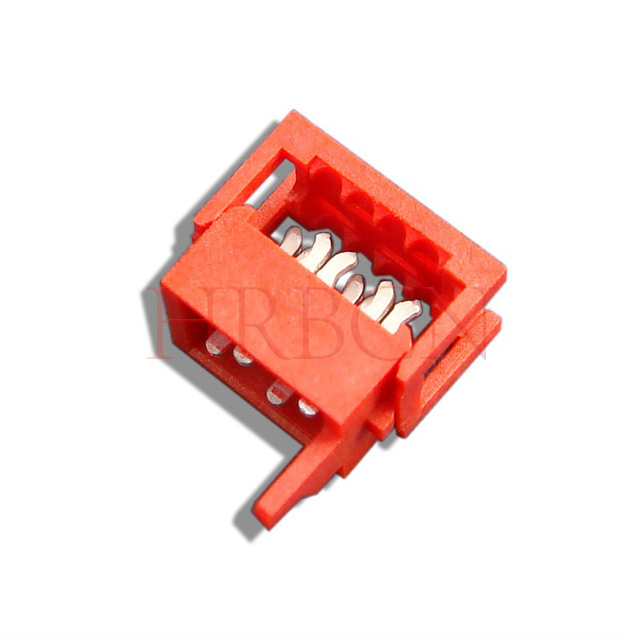

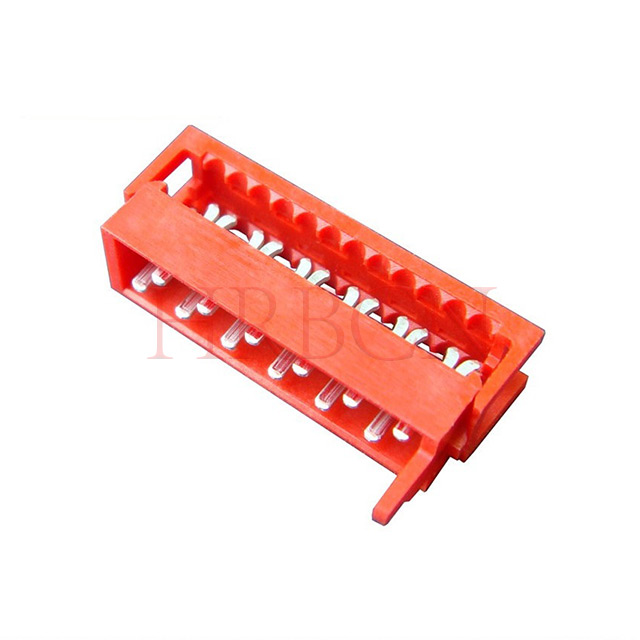

1,27 mm-es osztású, kétsoros függőleges IDC dugós csatlakozó

M2548-2xN(M)

Ez az 1,27 mm-es osztásközű, kétsoros IDC csatlakozó egy kompakt, nagy megbízhatóságú vezeték-kártya összekapcsolási megoldás, amelyet lapos szalagkábel végzésére terveztek. Függőleges átmenő lyukú (DIP) rögzítési profillal, piros PA46 házzal és ónozott foszforbronz érintkezőkkel rendelkezik, amelyek stabil jelkapcsolatot biztosítanak az ipari és kereskedelmi elektronikában

Elérhetőség állapota:

Mennyiség:



Érdeklődik Kosárba helyez

Modell:
M2548-2xN(M)
Márka:
HRB
Kód:
8536909000

Meghatározás

1,27 mm-es osztású szalag a kártya csatlakozójához, kétsoros, 4-24 érintkező

rész sz.		Dimensions	rész sz.		Dimensions
UL94V-0 TÍPUSÚ	Áramkörök	Dim: A MAX	UL94V-0 TÍPUSÚ	Áramkörök	Halvány: A
M2548-2×2(M)	4	8.60	M2548-2×8(M)	16	23.80
M2548-2×3(M)	6	11.10	M2548-2×9(M)	18	26.30
M2548-2×4(M)	8	13.60	M2548-2×10(M)	20	28.90
M2548-2×5(M)	10	16.20	M2548-2×11(M)	22	31.40
M2548-2×6(M)	12	18.70	M2548-2×12(M)	24	34.00
M2548-2×7(M)	14	21.30

Jellemzők

Haladás: 1,27 mm, kétsoros
Szerelés: Függőleges DIP (átmenő furat), hullámforrasztásra alkalmas
Lezárás: IDC (Insulation Displacement Connection) lapos/szalagkábelhez
Áramkörök: 4-24 pozíció
Névleges áram: 1A; Névleges feszültség: 100V AC/DC
Ház: magas hőmérsékletű UL94 V-0
Csatlakozó: foszforbronz, ónozott a jó vezetőképesség érdekében
Üzemi hőmérséklet: -40 ℃ ~ +105 ℃
RoHS-kompatibilis

Alkalmazás

Drone és UAV belső vezetékek
Ipari ellenőrző és vizsgáló berendezések
Orvosi eszközök
Szórakoztató elektronika és háztartási gépek
Jelszintű kártya-kábel csatlakozások

K: Mi ennek a csatlakozónak a magassága?

V: A csatlakozó szabványos 1,27 mm-es osztással, kétsoros kialakítással rendelkezik.

K: Milyen PIN-kódok állnak rendelkezésre?

V: Több lehetőséget kínálunk a 2 érintkezőtől a 24 érintkezőig, hogy megfeleljen a különböző vezetékezési követelményeknek.

K: Milyen színű a szigetelőház?

V: A ház piros színű, UL94 V-0 égésgátló anyagból készült.

K: Milyen rögzítési típust alkalmaz ez a fejléc?

V: Függőleges átmenő furatú (DIP) rögzítés, hullámforrasztásra alkalmas.

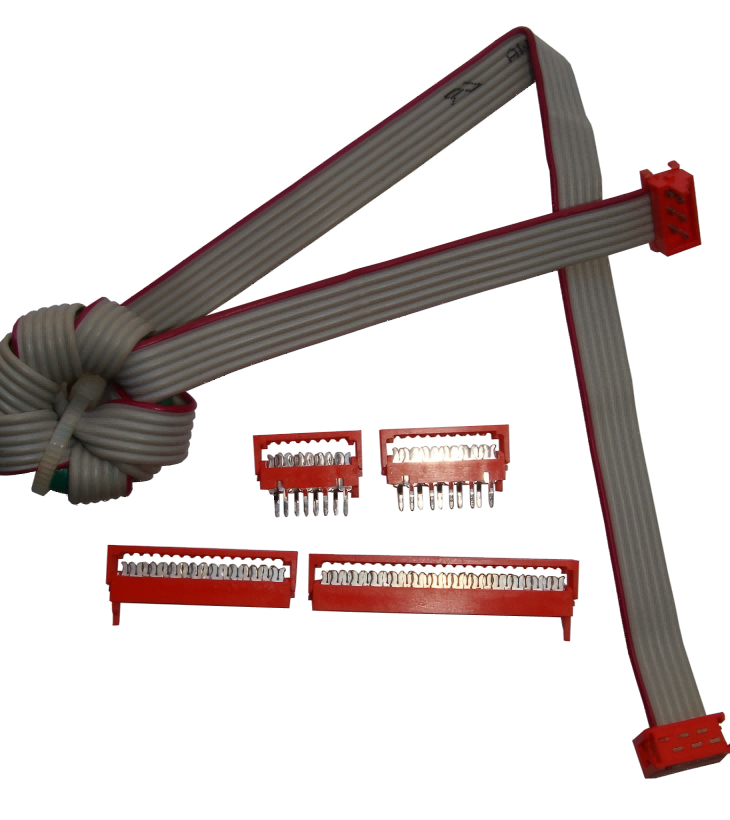

K: Milyen típusú kábel illeszthető?

V: Lapos szalagkábelhez tervezték IDC végződéssel, kompatibilis a 28AWG kábelekkel.

K: Könnyű összeszerelni?

V: Igen. Az IDC szerkezet gyors és stabil kábelcsatlakozást tesz lehetővé bonyolult krimpelő szerszámok nélkül.

K: Mi a névleges áram és feszültség?

V: A névleges áram 1A, a névleges feszültség pedig 100V AC/DC. Főleg jelátvitelre használják.

K: Mi az üzemi hőmérsékleti tartomány?

V: A munkahőmérséklet -40°C és +105°C között van, ami támogatja a különféle zord környezetekben történő felhasználást.

K: Milyen anyagból készülnek az érintkezők?

V: Az érintkezők foszforbronzból készülnek, ónozással, jó vezetőképességet és oxidációs ellenállást biztosítva.

K: Milyen eszközökhöz használják széles körben ezt a csatlakozót?

V: Ideális ipari automatizáláshoz, tesztberendezésekhez, robotikához, autóelektronikához, audio- és videoeszközökhöz és fogyasztói elektronikához.

K: Kiválthatja-e a hagyományos 1,27 mm-es IDC vezeték-lap csatlakozókat?

V: Igen. Követi az univerzális ipari szabványokat, és teljes mértékben kompatibilis az azonos specifikációjú interfész termékekkel.

K: Adhat testreszabott PIN-kódokat?

V: Egyedi szolgáltatás elérhető. Konkrét igényeivel kapcsolatban forduljon csapatunkhoz.

K: A termék megfelel a környezetvédelmi előírásoknak?

V: Minden termék megfelel az RoHS és a REACH szabványoknak.
