K: Mekkora az érintkezési ellenállás követelménye ennek a HRB 2,0 mm-es vezetéktől a kártyához vízálló csatlakozóhoz?
V: Az alacsony jelszintű érintkezési ellenállás kezdetben legfeljebb 10 mΩ, a tesztelés után pedig legfeljebb 20 mΩ. Száraz körben mérik
feltételek: max. 20mV, max. 10mA, a vezeték- és nyomellenállással a leolvasásokból kizárva.
K: Mi ennek a HRB 2,0 mm-es vezetéktől a kártyához vízálló csatlakozónak a feszültségállósága?
V: Párosításkor 1000 V AC (effektív) 1 percig a szomszédos kapcsok vagy a földelés között van. Nem lehet meghibásodás vagy villanás, és a szivárgási áramnak 5 mA-nél kisebbnek kell lennie.
K: Mi a hőmérséklet-emelkedési specifikáció erre a HRB 2,0 mm-es vezeték-lapra vízálló csatlakozóra?
V: A hőmérséklet-emelkedési tesztet csendes levegős laboratóriumi környezetben végezzük 22 AWG vezetékkel és 3 A DC névleges árammal. A megengedett legnagyobb hőmérséklet-emelkedés ΔT 30°C.
K: Melyek a behelyezési és kihúzási erőre vonatkozó előírások ehhez a HRB 2,0 mm-es vezetéktől a kártyáig tartó vízálló csatlakozóhoz?
V: A tesztet 5 ± 2 mm/sec sebességgel hajtják végre, minden zár kioldott állapotában. Tüskénkénti behelyezési erő max. 8N, csaponkénti kihúzási erő min. 2,4N.

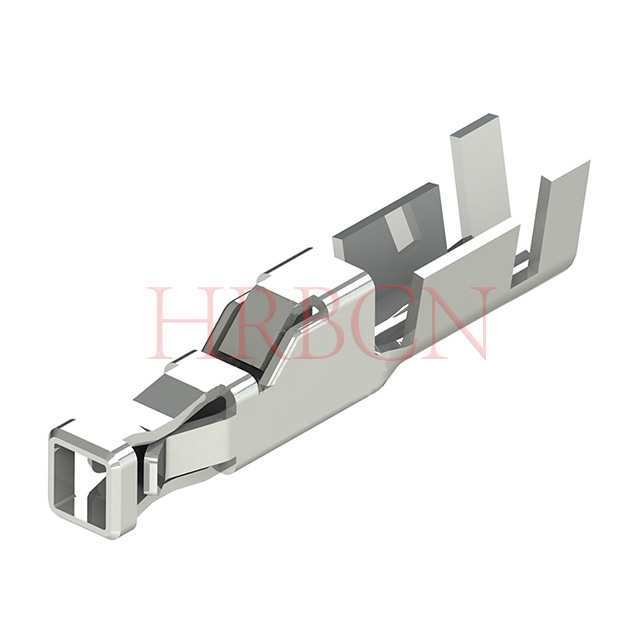

K: Mekkora a krimpelési kapocs rögzítőereje ennek a HRB vízálló csatlakozónak a házában?
V: Az axiális kihúzási tesztet 25,4 ± 6 mm/perc sebességgel hajtják végre. A minimális kapocsrögzítő erő a házban 24,5 N.
K: Mi a házzár szilárdsági specifikációja ennek a HRB vízálló csatlakozónak?
V: A csatlakozó összeillesztése után alkalmazzon a behelyezési iránnyal ellentétes tengelyirányú kihúzóerőt 1-5 mm/sec sebességgel. A zár erőssége ≥ 50 N.
K: Mi a vibrációs teszt követelménye és a rezgési osztálya ehhez a HRB vízálló csatlakozóhoz?
A: V3 rezgésosztály. Az összekapcsolt csatlakozókat három X/Y/Z tengelyen tesztelték. Sweep 10 Hz ~ 500 Hz és vissza 10 Hz-re ciklusonként 15 percen belül, tengelyenként 12 ciklus (összesen 36 ciklus), gyorsulás 98 m/s². Elfogadás: nincs sérülés; kezdeti érintkezési ellenállás ≤10 mΩ, végső ≤20 mΩ; elektromos folytonossági zavar ≤1 mikroszekundum.
K: Mi a hősokk teszt követelménye ehhez a HRB vízálló csatlakozóhoz?
V: A párosítatlan minták 48 hősokk cikluson mennek keresztül -40°C és 105°C között, 30 perces tartózkodási idővel minden szélső hőmérsékleten. Elfogadási kritériumok: kezdeti érintkezési ellenállás ≤10 mΩ, végső ≤20 mΩ; kezdeti szigetelési ellenállás ≥1000 MΩ, végső ≥500 MΩ; nincs meghibásodás 1000 VAC dielektromos feszültségállósági tesztnél.
K: Mi a hőállóság (magas hőmérsékletű öregedés) teszt követelménye ehhez a HRB vízálló csatlakozóhoz?
V: A párosított csatlakozókat 105 °C-on 240 órán át tesszük ki. Elfogadási kritériumok: kezdeti érintkezési ellenállás ≤10 mΩ, végső érintkezési ellenállás ≤20 mΩ.
