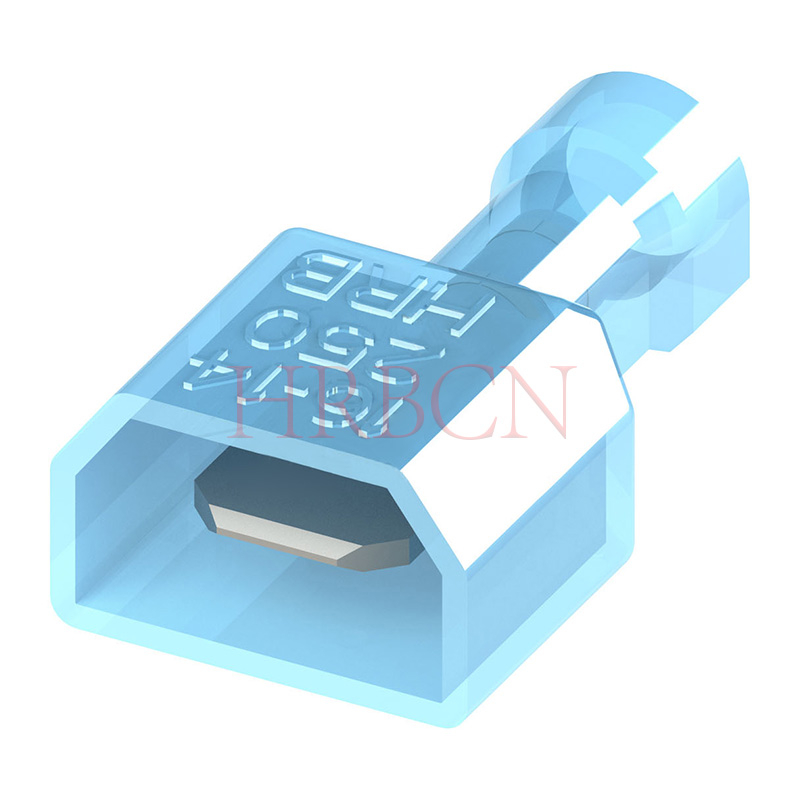

250-es gyorscsatlakozós szigetelt csatlakozó

Elérhetőség állapota:
Mennyiség:
  • M6351FNL-5(8)-b

  • HRB

(250) egyenes férfi terminál katalógus.pdf

       rész sz.        A        B        C        D        E        F        G        H        Vezeték mérete        Ins Dia.max
       M6351FN(S)-5(8)-b1        12.30        0.78        23.70        8.30        7.50        6.30        15.60        0.80        AWG#16-14        6,60 mm
       M6351FN(S)-5(8)-b1(A)        12.30        0.78        23.70        8.30        7.50        6.30        15.60        0.80        AWG#16-14        6,60 mm
       M6351FN(S)-5(8)-R        12.30        0.78        21.80        5.20        7.50        6.30        15.60        0.80        AWG#22-18        3,05 mm
       M6351FN(S)-5(8)-R(A)        12.30        0.78        21.80        5.20        7.50        6.30        15.60        0.80        AWG#22-18        3,05 mm
       M6351FN(S)-5(8)-b        12.30        0.78        21.80        6.05        7.50        6.30        15.60        0.80        AWG#16-14        4,06 mm
       M6351FN(S)-5(8)-b(A)        12.30        0.78        21.80        6.05        7.50        6.30        15.60        0.80        AWG#16-14        4,06 mm
       M6351FN(S)-5(8)-R1        12.30        0.78        23.70        7.30        7.50        6.30        15.60        0.80        AWG#22-18        5,84 mm
       M6351FN(S)-5(8)-R1(A)        12.30        0.78        23.70        7.30        7.50        6.30        15.60        0.80        AWG#22-18        5,84 mm
       M6351FN(S)-5(8)-R1(A)        13.25        0.78        23.70        10.20        8.95        6.30        15.60        0.80        AWG#12-10        8,13 mm



       M        6351        F        N        S        8        (5)        R1        (A)
       A        B        C        D        E        F        G        H        J


A. Típus: M=Kész
B. Terméktípus: 6351=Teljesen szigetelt egyenes csatlakozó.
C. F=Teljesen szigetelt
D. N = nejlon B = sárgaréz
E. Csomagolás módja: S=szalag L=laza darab
F. sorozat: 1 = 2,8 mm (0,110 hüvelyk) 2 = 5,2 mm (0,205 hüvelyk)
                  8 = 4,8 mm (0,187 hüvelyk)  5 = 6,3 mm (0,250 hüvelyk)
G. 5 = vastagság 0,50 mm (0,020 hüvelyk) 8 = vastagság 0,80 mm (0,032 hüvelyk)
H. R=Piros(22-18 AWG) R1=Vezetőszigetelés max.átmérője 3,80 mm
    b=kék(16-14 AWG) b1=Vezetőszigetelés max.átmérője 4,50 mm
J. A=Vaklyuk típusa blank=Átmenő furat típusa

1) Áramérték: AWG#22-#18: 10A AC, DC
                            AWG#16-#14: 15A AC, DC
                            AWG#12-#10: 24A AC, DC
2) Névleges feszültség: 300V AC, DC
3) Üzemi hőmérséklet: -25 ºC és +105 ºC között
4) Anyaga: Ház: Nylon66 UL 94V-2
                  Terminál: sárgaréz.Ónozott
5) Fülméret: 6,35 * 0,8 mm
6) A beillesztési erő és a csatlakozódugó: 7,8 kg (max.)
7) A kihúzóerő és a férfi terminál: 3,0 kg (perc)
8) Cripm szakítószilárdság: AWG#22-#18: 5,0kg (perc)
                                         AWG#16-#14: 10,0 kg (perc)
                                         AWG#12-#10: 34,0kg (perc)
9) cUL-fájl száma: E322751
