HRB 2,5 mm-es vízálló csatlakozó PCB csatlakozófej M2531R

Megosztani:

HRB 2,5 mm-es vízálló csatlakozó PCB csatlakozófej M2531R

A HRB M2531R egy 2,5 mm-es osztásközű, vízálló NYÁK-fejléc, amelyet úgy terveztek, hogy az M2532 kábeloldali vízálló csatlakozóval párosuljon a vezetékek és a kártya közötti megbízható összeköttetés érdekében. A NYÁK-fejléc helymeghatározó oszlopokkal van ellátva, amelyek hatékonyan csökkentik az ingadozást és az eltolást a PCB-n történő forrasztás után, javítva az összeszerelés stabilitását. A kulcselemek megakadályozzák a fordított hibás illeszkedést az összeszerelés során. A hallható kattanóretesszel ellátott párhuzamos beillesztés megerősíti a teljes illeszkedést, segítve a kezelőket, hogy elkerüljék a hiányos csatlakozási problémákat. Alkalmas ipari vezérléshez, új energiaellátáshoz, liftekhez és más nagy megbízhatóságú vezetékezési forgatókönyvekhez.

Elérhetőség állapota:

Mennyiség:



Érdeklődik Kosárba helyez

Modell:
M2531R-2XN
Márka:
HRB
Kód:
8536909000

A legtöbb ipari vízálló csatlakozó túlméretezett, nehezen szerelhető és költséges. A HRB 2,5 mm-es derékszögű, derékszögű vezeték és a kártya vízálló csatlakozója (M2532/M2531R modell) mini méretű, alacsony költségű vízálló összekapcsolási megoldásként lett kifejlesztve autóipari és kültéri elektromos rendszerekhez.

Az IP67 víz- és porálló fokozatnak, tömör gumi tömítésnek és kettős reteszelő mechanizmusnak köszönhetően stabil tömítést és lazulásgátló teljesítményt garantál vibráció, páratartalom és hőmérséklet-ingadozás mellett. A 2×9-től 2×20-ig terjedő több tűszám kielégíti az autókamerák, járműakkumulátorok, elektromos kétkerekűek és kültéri gépek változatos huzalozási igényeit.

	Alkatrész neve	Cikkszám
Vezeték oldala	Aljzatház	M2532 sorozat
	Terminál	T2532 sorozat
	Alkalmazható vezeték	AWG16-tól AWG22-ig
PCB oldal	Derékszögű DIP fejléc	M2531R sorozat

2,5 mm-es osztású vezeték a kártya vízálló csatlakozóihoz Alkatrész neve és cikkszáma, HRB M2532 sorozatú csatlakozó robbantott nézet

P/N definíció

M2531R-2xN-X

① ② ③ ④

①: HRB cikksorozatszám

②: R: Derékszög (90°)

③: A tűk száma sorban: 9/13/16/17/20

④: HSG Szín: B: fekete, G: szürke

Alapvető jellemzők

IP67 vízállósági besorolás, amely megfelel az ISO 20653 szabványnak, teljesen por- és vízálló
Integrált tömör gumi tömítőgyűrű, megbízható huzal és illeszkedő oldali tömítés
Duplabordás csatlakozóérintkező, nagy első letörés megakadályozza a tömítés sérülését
Az elülső sapka szerelvény lehetővé teszi a nem teljesen behelyezett aljzatérintkezők észlelését
Teljesen vízálló tömítés a préselési területen a kompakt szerkezetért
Vízálló tömítőgyűrű a csatlakozási területen megakadályozza a közvetlen érintkezést a szigetelő falával
Széles hőmérsékleti tartomány: -40 ℃ ~ +125 ℃, alkalmazkodik a jármű kemény munkakörülményeihez
Több rögzítési lehetőség: 2×9, 2×13, 2×16, 2×17, 2×20 pozíció

Robbantott nézet

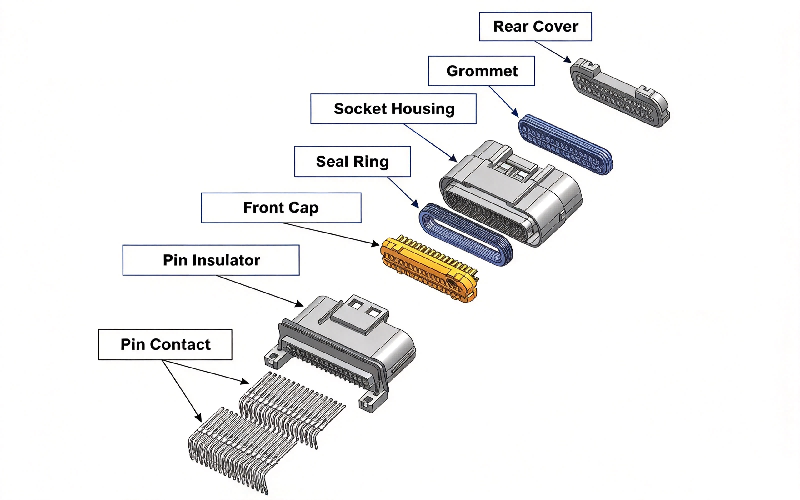

Ez a robbantott nézet a vízálló csatlakozó összes kulcsfontosságú alkatrészét mutatja, beleértve a tűs érintkezőket, a tűszigetelőt, az elülső sapkát, a tömítőgyűrűt, az aljzatházat, a tömítőgyűrűt és a hátsó fedelet. A többrétegű tömítőszerkezet megbízható IP67 vízálló teljesítményt nyújt, míg az elülső sapka kialakítása segít észlelni a terminálok hiányos behelyezését a jobb összeszerelési minőség érdekében.

A HRB vízálló vezeték-huzal csatlakozó robbantott nézete, amelyen láthatók a tűs érintkezők, a tűszigetelő, az elülső sapka, a tömítőgyűrű, az aljzatház, a tömítőgyűrű és a hátsó burkolat

Alkalmazási forgatókönyvek

Elektromos járműbe épített akkumulátoros vízálló csatlakozás
Elektromos motorkerékpár belső huzalozása
Autóipari beépített kamera vízálló kábelköteg
Kültéri megfigyelő és kültéri vízálló elektromos berendezések
Kisméretű ipari gépek nedves környezeti kábelezése

K: Mi az M2532 sorozatú csatlakozó tartóssági vizsgálati követelménye?

V: A párosított csatlakozónak 50 párosítási/feloldási ciklust kell végrehajtania legfeljebb 10 ciklus percenkénti sebességgel a környezeti vizsgálatok előtt. A vizsgálat után a maximális érintkezési ellenállás nem haladhatja meg a 10 mΩ-t.

K: Mi az M2532 csatlakozó hőmérséklet-emelkedési követelménye?

V: Ha a csatlakozó teljesen csatlakoztatva van, engedje át a maximális névleges áramot, és mérje meg az érintkező hőmérséklet-emelkedését. A maximális megengedett hőmérséklet-emelkedés 30°C.

K: Mi az M2532 sorozatú csatlakozó rezgésvizsgálati követelménye?

V: A csatlakoztatott csatlakozót 1A egyenárammal tesztelték. A tesztfrekvencia 50-1000 Hz-et söpör 10 percen belül, 3 órán keresztül minden X/Y/Z tengelyre. A kábelt a vizsgálat során rögzíteni kell.

Teszt utáni követelmények: Nem sérti a megjelenést; érintkezési ellenállás ≤10mΩ; folytonossági zavar ≤1 mikroszekundum max.

K: Mi az M2532 sorozatú csatlakozó vízállósági vizsgálati követelménye?

V: A csatlakozót egy tesztkamrába helyezzük a ciklikus vízpermet teszthez.

- Zuhany BE: 20 perc szobahőmérsékleten

- Zuhany KI: 40 perc 100°C-on

- Összesen 48 ciklus.

Átminősítési feltételek: Nincs károsodás a megjelenésen; érintkezési ellenállás ≤10mΩ.

K: Mi az M2532 sorozatú csatlakozó nedvességvizsgálati követelménye?

V: A teljesen összeillesztett csatlakozókat 85±2°C hőmérsékleten, 90-95%-os relatív páratartalom mellett 500 órán keresztül teszik ki.

Elfogadási feltételek: Nem sérül a megjelenés; érintkezési ellenállás ≤10mΩ.

Q2: Mi a funkciója a bejegyzések megtalálásának a PCB fejlécén?

2. válasz: A rögzítőoszlopok segítenek csökkenteni az ingadozást és az eltolást a PCB összeszerelése után, nagymértékben javítva a csatlakozó általános stabilitását.

K: Hogyan lehet párosítani az M2532 kábeloldali csatlakozót az M2531R PCB fejléccel?

V: Igazítsa egymáshoz az M2532 és M2531R kulcsjellemzőit. Állandó sebességgel párhuzamosan tolja be, amíg meg nem látja, hogy az elsődleges reteszt teljesen bekattan, és kattanást nem hall. Ez megerősíti, hogy a kábel és a kártya összekapcsolása befejeződött.
