HRB 4,0 mm-es vezeték a vezetékhez vízálló tápcsatlakozó panelre szereléssel

Megosztani:

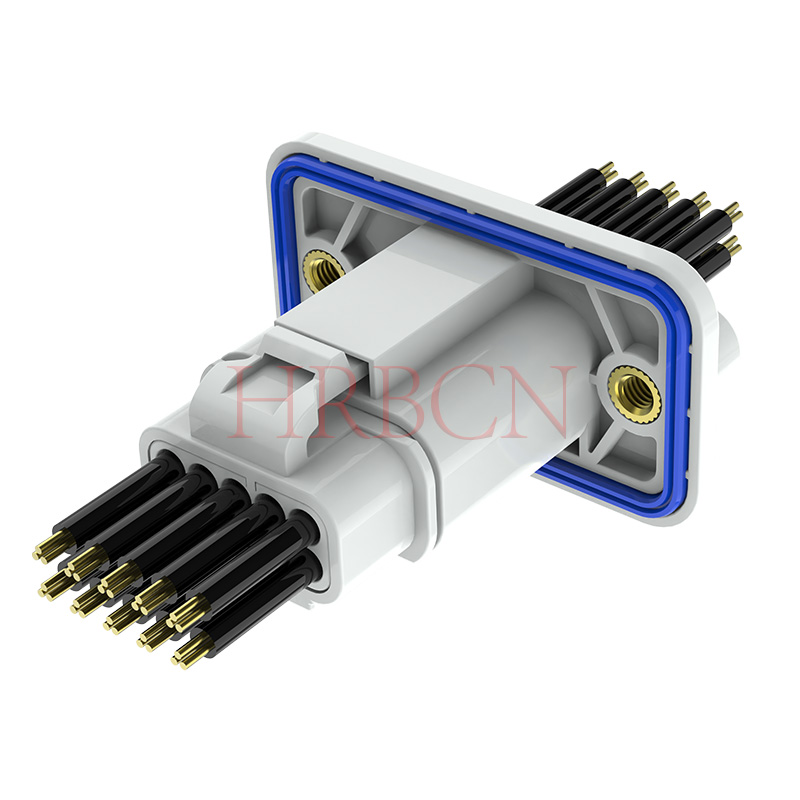

HRB 4,0 mm-es vezeték a vezetékhez vízálló tápcsatlakozó panelre szereléssel

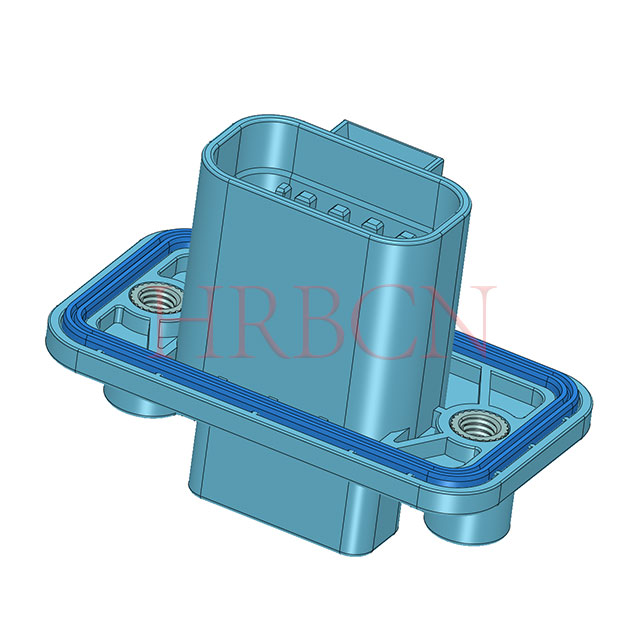

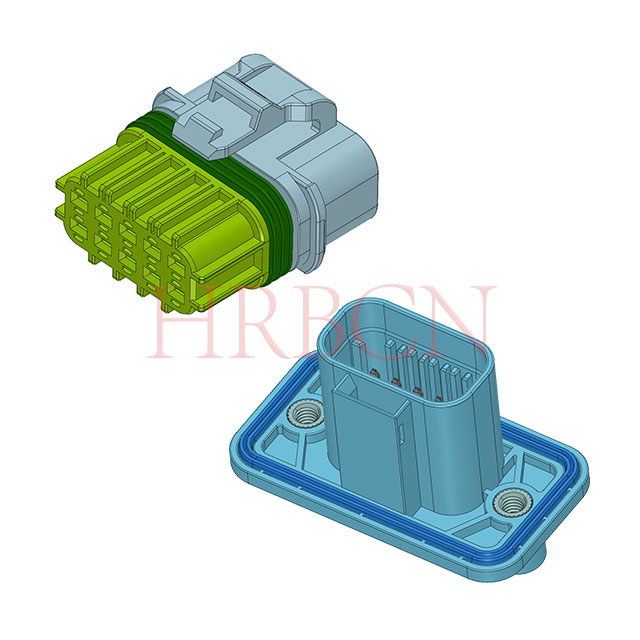

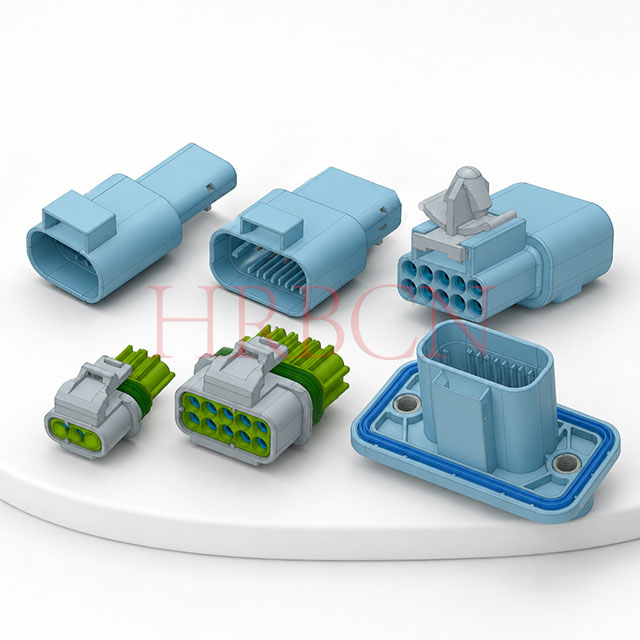

HRB A-M4084 panelre szerelhető 4,0 mm-es IP67 vízálló vezeték-huzal tápcsatlakozó, gépjármű-tanúsítvánnyal rendelkező kétsoros átvezető csatlakozó rögzítőperemekkel. Támogatja a 16-24AWG vezetékeket, 15A/20A max áramerősséget, -40~+125℃, ideális szekrény fali tápcsatlakozásához energiatárolási, ipari vezérlési és elektromos rendszerekben.

Teljesen RoHS- és REACH-kompatibilis
LV214(VW75174)
IP67

Elérhetőség állapota:

Mennyiség:



Érdeklődik Kosárba helyez

Modell:
A-M4084F-2xN-WP, A-M4084M-2xN-W
Márka:
HRB
Kód:
8536909000

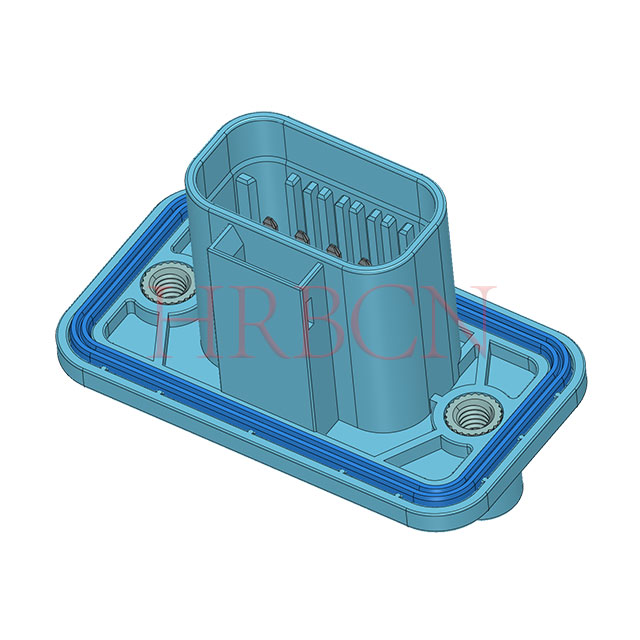

4,0 mm-ES VÍZÁLLÓ CSATLAKOZÓ PANEL RÖGZÍTÉSSEL

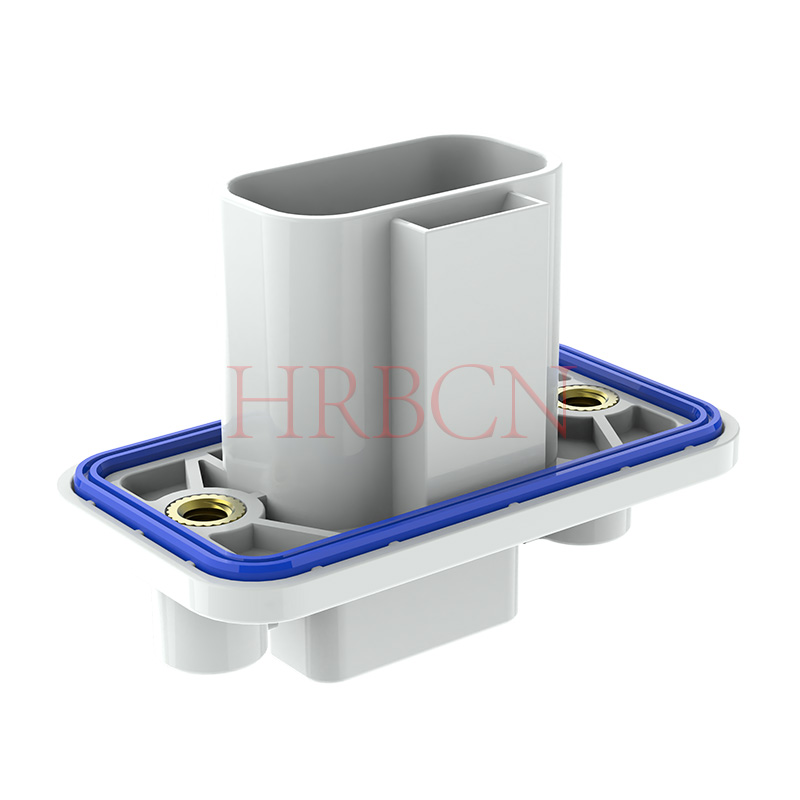

Aljzatház P/N meghatározása

A-M4084F-2xN-WP

① ② ③ ④ ⑤ ⑥

①A: Autóipari szabályozási tanúsítvány

②M4084F: HRB sorozat, női ház

③2: Kétsoros

④N: csapok száma sorban, 3/4/5 tűs

⑤W: ház színe, W: fehér

⑥P: Panelrögzítés

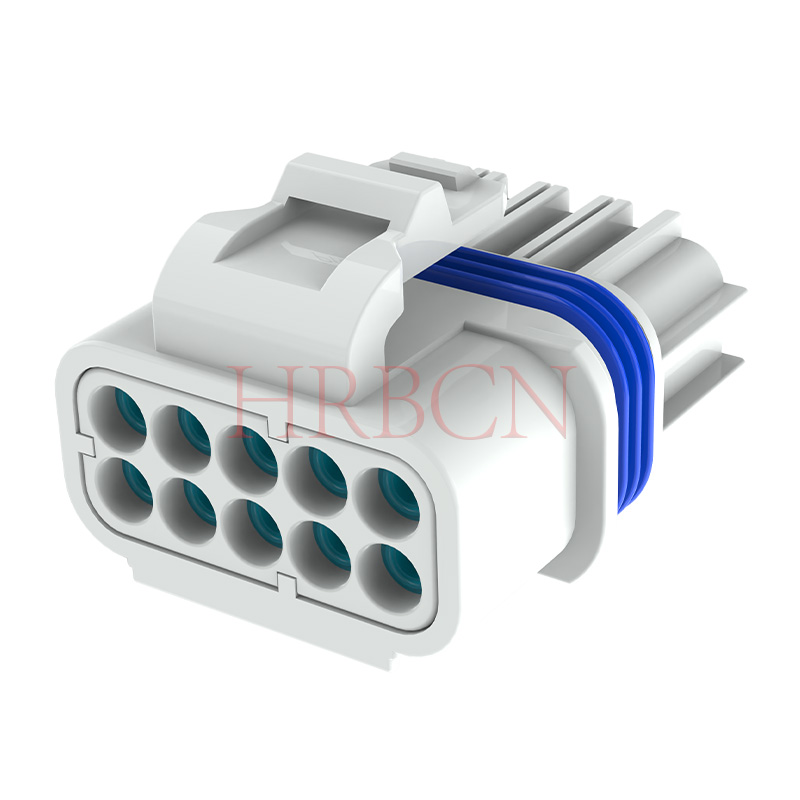

Dugóház P/N meghatározása

A-M4084M-2xN-W

① ② ③④ ⑤

①A: Autóipari szabályozási tanúsítvány

②M4084M: HRB sorozat, férfi ház

③2: Kétsoros

④N: csapok száma sorban, 3/4/5 tűs

⑤W: ház színe, W: fehér

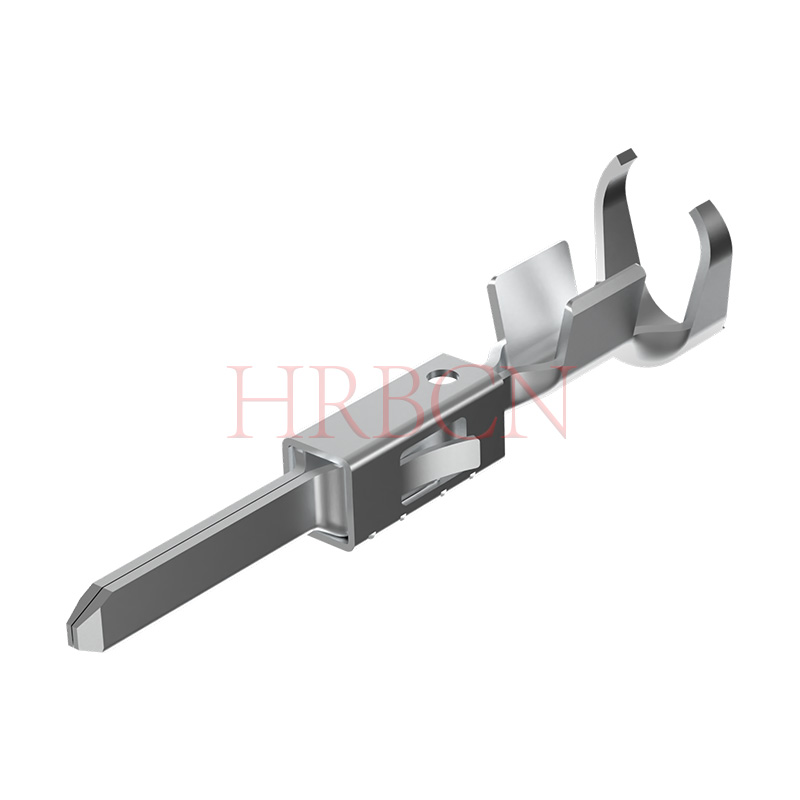

A férfi terminál P/N meghatározása

A-T4084MPS-XX

① ②③

①T4084MPS: HRB sorozat, csatlakozódugó

②X: Vezetékmérő opciók: AWG16-24

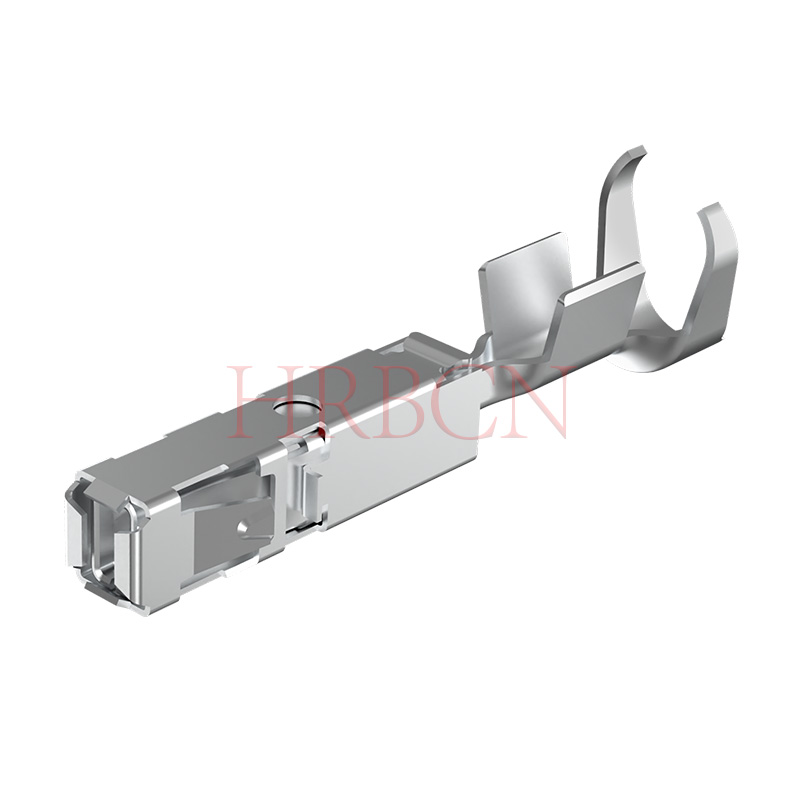

Női terminál P/N meghatározása

A-T4084FPS-XX

① ②③

①T4084FPS: HRB sorozat, anya csatlakozó

②X: Vezetékmérő opciók: AWG16-24

Főbb jellemzők

Huzalvastagság tartomány: 16–24 AWG (1,5–0,22 mm² keresztmetszeti terület)
Rendelkezésre álló üreges elrendezések: egysoros: 2/3/4/5 és kétsoros: 6/8/10 pozíciók
Csatlakozórendszer: Vezeték-vezeték
IP67 Vízálló és porálló: Teljes kettős védelem por és víz ellen; véd a nedvesség, az eső és az ideiglenes bemerülés ellen.
Beépített rögzítőperemek csavarlyukakkal, biztonságosan rögzítve a szekrény paneleire/válaszfalaira, hogy ellenálljanak a huzalhúzásnak és a vibrációnak, védve a belső kapcsokat a laza érintkezéstől.
A falon keresztüli kialakítás stabil külső tápcsatlakozóként működik az inverterek, energiatároló szekrények és ipari vezérlőberendezések számára, így a panel beszerelése után következetes IP67 tömítés érhető el.

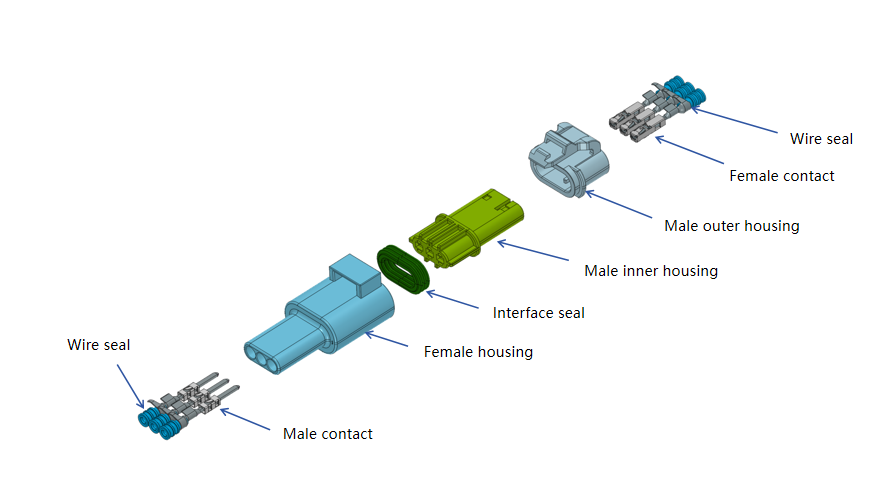

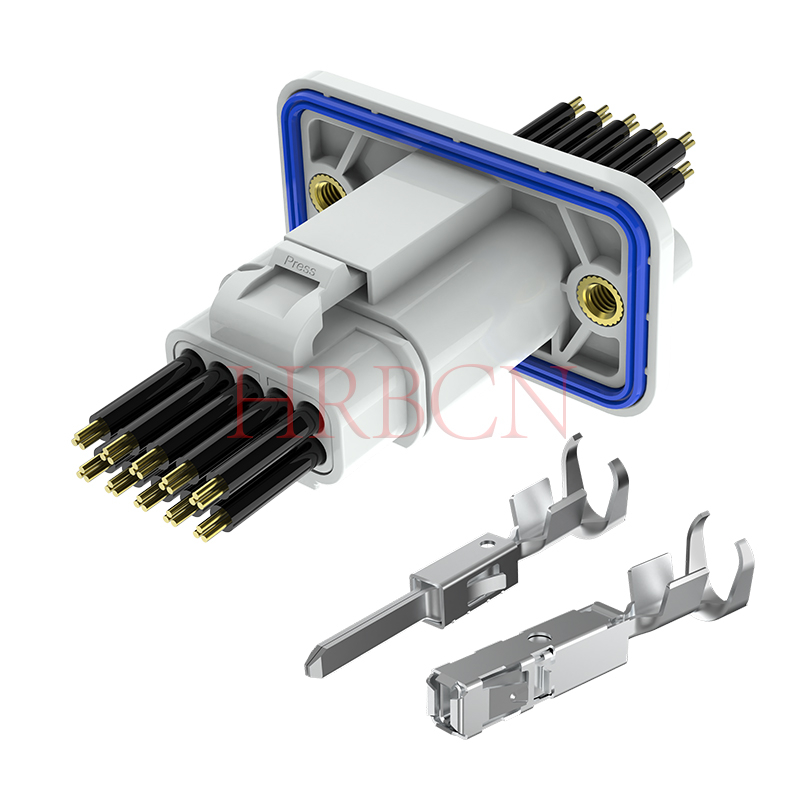

Robbantott nézetek

A vízálló tömítést, a kivezetéseket, a házat és az egyvezetékes vízálló dugót összehangoltan tervezték, hogy biztosítsák a telepítés hatékonyságát és a tömítés megbízhatóságát

1. New Energy EV / Kétkerekű / Lithium Energy Storage

BMS tápegységekhez, PACK összeköttetésekhez, fedélzeti töltőkhöz, PTC fűtőtestekhez és egyenáramú hűtőventilátorokhoz akkumulátorcsomagokban.

Teljesítmény jellemzők: 10–15 A névleges áram, IPX7 vízállóság, -40 ℃ és +125 ℃ közötti üzemi hőmérsékleti tartomány, rezgéscsillapító szerkezet és elakadást gátló kulcs kialakítás.

2. Nagy teljesítményű kültéri LED világítás / Táj világítás / Grow Lights

Alkalmas fali alátétekhez, fényvetőkhöz, magasárbocú lámpákhoz és moduláris tápegységekhez.

A 15 A névleges áramerősség 300-500 W terhelést támogat. A kompakt, 4,0 mm-es osztásközű kialakítás jól illeszkedik a lámpaházak belsejébe.

3. Elektromos szerszámok / Kerti gépek / Kültéri robotok

Ideális fűnyírók, lombfúvók, láncfűrészek, elektromos kerekesszékek és tisztítórobotok motor- és akkumulátorcsatlakozásához.

Kötelező tulajdonságok: IPX7 vízálló, 15A áramerősség, biztonságos reteszelő reteszelő rendszer, kiemelkedően ellenáll a leejtésnek, pornak és víznek.

4. Ipari vezérlők / alacsony feszültségű inverterek / szervo hajtások

Alkalmazható kompakt PLC I/O modulok tápcsatlakozóihoz, szenzorbusz-vezetékekhez, szelepszigetekhez és külső tápcsatlakozókhoz szervo-meghajtókhoz.

A panelre szerelhető változatok falon keresztüli tápcsatlakozókként szolgálnak a berendezésekhez, míg a vezetékes változatok a helyszíni kábelezéshez valók.

5. Fotovoltaikus / Energiatároló / Inverter rendszerek

PV stringek kisfeszültségű DC áramköreihez, kombinálódobozokhoz és lakossági energiatárolókhoz használják.

IPX7 tömítéssel, 15A-es teherbírással és fordított polaritás elleni védelemmel ellátva, amely megfelel a kültéri telepítések hosszú távú szolgáltatási követelményeinek.

6. Intelligens háztartási gépek / háztartási cikkek

Hőszivattyúk, ruhaszárítók, mosogatógépek és vízmelegítők nagy teljesítményű alkatrészeinek csatlakoztatásához.

Ellenáll a gőznek, vízszivárgásnak és olajszennyeződésnek. Az IPX7 vízálló és 15 A névleges áramerősség a közép- és felsőkategóriás háztartási készülékek standard konfigurációjává vált.

4,0 mm-es osztású vízálló csatlakozóalkalmazás

1. rész: Műszaki GYIK

1. kérdés: Mekkora az A-M4084 vízálló vezeték-vezeték csatlakozó maximális névleges áramerőssége?

V1: Két terminál opció áll rendelkezésre. A szabványos réz csatlakozók akár 15A AC/DC-t támogatnak; A nagy vezetőképességű réz csatlakozók elérik a 20A AC/DC feszültséget, 600V AC/DC névleges feszültséggel az erőátvitelhez.

2. kérdés: Milyen vezetékhosszúságra és vezetékszigetelési átmérőre illeszkedik ez a csatlakozó?

A2: A kompatibilis vezeték keresztmetszete 0,22–1,5 mm² (16–24 AWG). Az alkalmazható huzalszigetelés külső átmérője 1,1–2,4 mm, amely illeszkedik a legtöbb autóipari, világítási és energiatároló kábelköteghez.

Q3: Milyen vízálló fokozatot és hőmérsékleti tartományt tud ellenállni ez a csatlakozó?

A3: IP67 por- és vízálló teljesítményt ér el a por, a nedvesség, az esőcseppek és az ideiglenes bemerülés megakadályozása érdekében. Az üzemi hőmérséklet -40 ℃ ~ +125 ℃ között fedi le, alkalmas zord motorháztető alatti, kültéri és magas hőmérsékletű berendezésekhez.

4. kérdés: Milyen üregelrendezések állnak rendelkezésre az M4084 sorozathoz?

A4: Az egysoros változatok 2/3/4/5 pozíciót támogatnak; a kétsoros változatok 6/8/10 pozíciót biztosítanak. Mind az apa-dugaszház (A-M4084M), mind a csatlakozóaljzat-ház (A-P4084F) ugyanazokat az elrendezési specifikációkat alkalmazza.

5. kérdés: Milyen anyagokat használnak házhoz és terminálokhoz, és rendelkeznek-e autóipari tanúsítvánnyal?

A5: A ház PA anyagból készült; a kivezetések tiszta rézből vannak. Minden modell rendelkezik 'A' előtaggal jelölt gépjármű-tanúsítvánnyal, amely stabil a hosszú távú vibrációhoz és a hőciklushoz.

6. kérdés: Hogyan garantálja a tömítőszerkezet megbízható vízálló teljesítményt?

A6: A vízálló tömítések, a réz csatlakozók, a PA-ház és az egyvezetékes vízálló dugók szerkezetileg összességében illeszkednek. Az összehangolt összeszerelési kialakítás javítja a telepítés hatékonyságát és a hosszú távú tömítési stabilitást anélkül, hogy a teljes párosítás után vízbehatolás veszélye állna fenn.

K: Mi a különbség a panelre szerelhető és a nem panelre szerelhető vezeték-vezeték csatlakozók között, és hogyan válasszam ki a megfelelő típust a projektemhez?

V: Alapvető különbségek 3 pont alatt:

Telepítési mód és felépítés

A panelre szerelhető csatlakozók beépített rögzítőperemekkel és csavarfuratokkal vannak ellátva, amelyeket úgy terveztek, hogy szilárdan rögzítsék a berendezés szekrény falaihoz, a vezérlődoboz paneleihez vagy válaszfalaihoz. A nem panelre szerelhető (szabadon függő) változatok nem rendelkeznek rögzítőfülekkel; csak a kábelköteg feszültségére támaszkodnak, hogy a helyükön maradjanak a párosítás után, és nem rögzíthetők a készülékházhoz.

Mechanikai stabilitás és terhelési ellenállás

A panelre szerelhető modellek a belső kapcsok helyett a panelen keresztüli huzalozásból származó húzóerőt viselik, hatékonyan elkerülve a csatlakozók kilazulását vagy a csapok elhajlását a gyakori huzalrángatás miatt. A szabadon függő csatlakozók az összes vezeték húzófeszültségét közvetlenül az érintkezőkhöz vezetik, így alkalmatlanok a gyakori vezetékmozgások esetén.

Alkalmazási forgatókönyvek

A panelre szerelhető változatok ipari PLC-k, szervomeghajtók, energiatároló szekrények és töltőberendezések rögzített fali tápcsatlakozóiként szolgálnak. A nem panelre szerelhető csatlakozókat a berendezéseken belüli lebegő vezetékekhez használják, mint például a jármű belső kábelkötegei, a lámpák belső áramkörei és az elektromos kéziszerszám akkumulátor-csatlakozásai.

Kiválasztási útmutató

Válasszon panelre szerelhető csatlakozókat, ha rögzített tápcsatlakozóra van szüksége, amely áthatol a berendezés burkolatán, és a vezetékek rendszeres húzással, vibrációval vagy külső erővel szembesülnek.

Válasszon szabványos, nem panelre szerelhető vezeték-vezeték csatlakozókat a belső lebegő vezetékekhez, anélkül, hogy a csatlakozót szekrénypanelekhez kell rögzíteni, ahol a vezetékek csak kis statikus feszültséget viselnek.

2. rész: Vásárlási GYIK

1. kérdés: Hol tölthetem le az A-M4084 sorozatú csatlakozó hivatalos adatlapját?

V1: Kérjük, küldjön érdeklődést értékesítési csapatunkhoz, és mi a teljes adatlapot biztosítjuk, beleértve az alkatrészszám meghatározását, a méretrajzokat, az elektromos paramétereket és az összeszerelés robbantott nézeteit a projekt értékeléséhez.

2. kérdés: Milyen színopciók állnak rendelkezésre az M4084 házhoz?

A2: A ház standard színe fehér (a PN végén 'W' jelzéssel). Egyedi házszínek fejleszthetők tömegrendelési igény szerint.

3. kérdés: Kaphatok-e mintákat az apa és anya házakból, valamint a megfelelő csatlakozókból tesztelésre?

V3: Igen, támogatjuk az ellenőrzéshez szükséges mintaszolgáltatást. Ha az összes cikk elfogyott, megszervezzük a speciális gépgyártást, és egyszeri mintaköltséget adunk 2-3 hét minta átfutási idővel.

4. kérdés: Mi ennek a 4,0 mm-es vízálló vezeték-huzal tápcsatlakozónak a HS kódja?

A4: Az A-M4084 sorozat egységes HS-kódja a 8536909000, amely globálisan vonatkozik a kiviteli vámáru-nyilatkozatokra.

5. kérdés: Milyen iparágakban és alkalmazásokban használják széles körben ezt a csatlakozót?

A5: Ideális új energetikai járművekhez, kétkerekűekhez, lítium-energiatárolókhoz, kültéri LED-világításhoz, elektromos kéziszerszámokhoz, ipari vezérléshez, fotovoltaikus tárolókhoz és IP67-es tápcsatlakozási igényű közép- és csúcskategóriás intelligens háztartási készülékekhez.

6. kérdés: Mi a szabványos átfutási idő a tömeggyártási megrendeléseknél?

A6: A standard raktáron lévő termékek 5-7 munkanapon belül szállíthatók. A gyártási sorozatot igénylő, raktáron kívüli modellek esetében a tömeges átfutási időt a rendelési mennyiség kézhezvétele után külön visszaigazoljuk.
