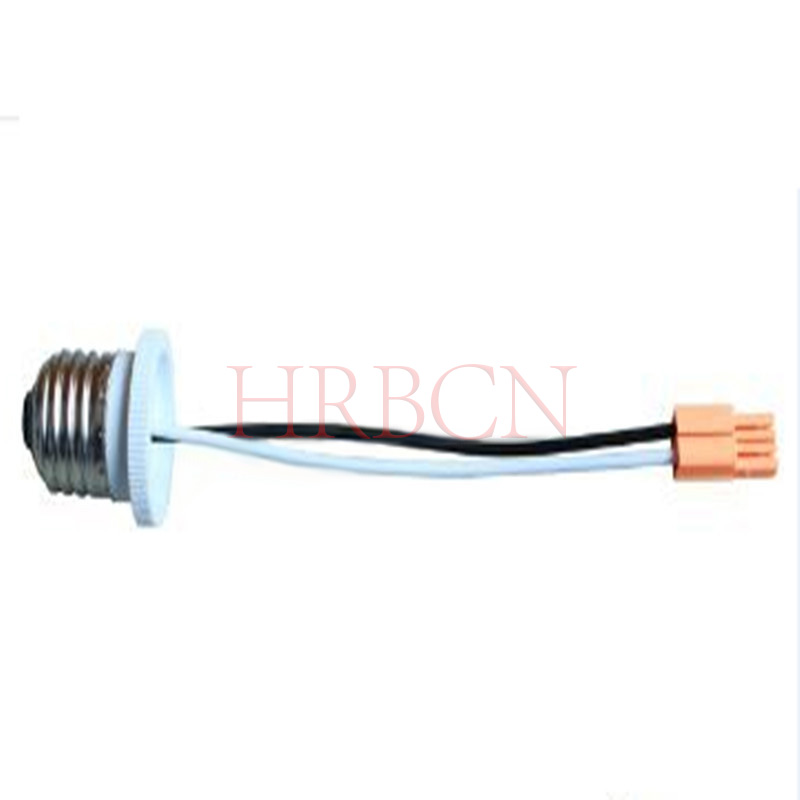

Hogyan válasszunk RAST csatlakozókat LED-es és kereskedelmi világítási rendszerekhez

A nagy volumenű kereskedelmi világítási összeszerelés abszolút pontosságot igényel. Egyetlen párosítási hiba vagy hőhiba egy csatlakozóban az egész telepítést veszélyezteti, ami hatalmas üzemzavarokhoz vezet. A szabványos tűfejek és a fogyasztói minőségű LED-szalag csatlakozók nem rendelkeznek a zord kereskedelmi környezetekhez szükséges tartóerővel, polarizációval és hőállósággal. Ha több ezer lámpatestet telepít egy raktárba vagy üzlethelyiségbe, nem támaszkodhat a súrlódásos illeszkedésű alkatrészekre, amelyek idővel lazán rezegnek. A mérnököknek egyensúlyban kell tartaniuk a gyors, automatizált összeszerelés szükségességét a szigorú biztonsági előírásokkal, például az izzítóhuzal tesztelésével és a hosszú távú mechanikai megbízhatósággal. A RAST (Raster Anschluss Steck Technik) csatlakozórendszer szabványosítása csökkenti az összeszerelési hibákat és drasztikusan csökkenti a kézi munka többletköltségét a gyártósoron. Ez az útmutató lebontja a műszaki értékelési kritériumokat a RAST csatlakozók kiválasztásához LED-ekhez és kereskedelmi világításhoz, amelyek az adott teljesítmény-, osztás-, út- és szerszámkövetelményekhez igazodnak.

Kulcs elvitelek

• A hangmagasság diktálja a teljesítményt: A 2,5 mm-es RAST csatlakozók optimálisak a jel- és az alacsony fogyasztású LED-tömbökhöz, míg a RAST 5,0 mm-es rendszerek kezelik az elsődleges tápellátást (16 A-ig).

• Lezárás módszertana: Az Insulation Displacement Contact (IDC) technológia a RAST rendszerekben drasztikusan lecsökkenti az összeszerelési időt a hagyományos krimpeléshez képest, bár pontos huzalmérő illesztést igényel.

• Hibamegelőzés: A beépített polarizációs és kulcsolási lehetőségek megakadályozzák a hibás illeszkedést a gyors összeszerelés során, ami kritikus tényező a hibaarány csökkentésében a kereskedelmi világításgyártásban.

• A megfelelőség nem vitatható: A kereskedelmi forgalomban lévő világítási csatlakozóknak meg kell felelniük bizonyos dielektromos és gyúlékonysági szabványoknak, beleértve az UL/CSA minősítéseket és az IEC izzítóhuzal követelményeit.

A RAST csatlakozók szerepe a kereskedelmi világítás összeszerelésében

A RAST csatlakozók megbízható elektromos csatlakozást biztosítanak a kereskedelmi világítási rendszerek számára, támogatva a biztonságos összeszerelést, rezgésállóságot és hatékony telepítést. Szabványos kialakításuk, reteszelő mechanizmusaik és hibabiztos tulajdonságaik alkalmassá teszik őket ipari és kereskedelmi világítási alkalmazásokhoz.

A kereskedelmi célú világítási csatlakozókra vonatkozó legfontosabb követelmények

Miért alkalmasak a RAST csatlakozók kereskedelmi világításra?

A RAST csatlakozók a tartós, hőre lágyuló műanyag házakat, a biztonságos illeszkedést és a szabványos osztású konfigurációkat egyesítik a megbízható világítási kapcsolatok támogatása érdekében. Segítenek csökkenteni az összeszerelési hibákat és fenntartani a stabil elektromos teljesítményt a raktárakban, a kiskereskedelmi létesítményekben és az ipari környezetekben, amelyek rezgésnek és hőmérsékletváltozásnak vannak kitéve.

RAST vs. szabványos fogyasztói LED csatlakozók

Alkalmazások a kereskedelmi világításban

A RAST-alapú kereskedelmi világítási csatlakozók támogatják a LED-meghajtókat, a világításvezérlő kártyákat, az ipari magasba épített lámpatesteket és a moduláris világítási egységeket. Kompakt szerkezetük és megbízható párosítási jellemzőik megkönnyítik a vezetékezést, a karbantartást és a nagyüzemi gyártást.

Kulcsszavak: A RAST csatlakozók praktikus megoldást kínálnak a kereskedelmi világítástechnikai gyártók számára, akik biztonságos csatlakozást, egyenletes összeszerelési minőséget és hatékony gyártást keresnek. A végső kiválasztásnál figyelembe kell venni az elektromos besorolásokat, a zárszerkezet kialakítását, a környezeti feltételeket és a szerelvények kompatibilitását.

RAST 2.5 vs. RAST 5.0: Hangmagasság- és teljesítménykövetelmények kategorizálása

A megfelelő hangmagasság kiválasztása a megadásának alapvető lépése RAST csatlakozó . Az iparág elsősorban két szabványos méretre támaszkodik, hogy megfeleljen a konkrét építészeti világítási igényeknek, egyensúlyba hozva a térbeli korlátokat az energiaellátási követelményekkel. A emelkedés az érintkezőcsapok közötti pontos középponti távolságra utal.

RAST 2,5 mm-es osztású rendszerek

A RAST 2,5 mm-es rendszereket nagy sűrűségű, alacsony fogyasztású alkalmazásokhoz tervezték, ahol a táblás ingatlanok prémium kategóriájúak. Ezek a csatlakozók az optimális választás jeltovábbításhoz, címezhető LED-es adatvezérléshez és kis teljesítményű másodlagos áramkörökhöz komplex lámpatest-konstrukciókban. A gyengécske 3 tűs fogyasztói csatlakozók RAST 2.5 fejlécre cserélésével a gyártók mechanikus reteszelést nyernek a belső tér feláldozása nélkül. Könnyen illeszkednek keskeny alumínium extrudálásokba és alacsony profilú trofferekbe.

A 2,5 mm-es osztásáramra vonatkozó áramkorlátozások általában 2A és 4A között mozognak, az adott vezetékhossztól és a környezeti hőmérséklettől függően. Általában 22 AWG és 24 AWG közötti vezetékméreteket alkalmaznak. Emiatt nem alkalmasak elsődleges áramellátásra nagy fényerejű lámpatestekben, de tökéletesek vezérlőjelekhez. A helyszűke a 2,5 mm-es szabvány használatát diktálja. Ideálisak alacsony profilú LED-es lámpatestekhez, kompakt belső meghajtókhoz és szűk építészeti extrudálásokhoz, ahol a hézag minden millimétere befolyásolja a lámpatest végső esztétikáját.

RAST 5,0 mm-es osztású rendszerek

Ha az alkalmazás robusztus erőátvitelt igényel, a RAST 5,0 mm-es osztású rendszerek a kötelező szabványok. Ezeket a nagyobb csatlakozókat kifejezetten a fő áramellátáshoz, a kritikus meghajtó és a kártya közötti kapcsolatokhoz, valamint a hosszú építészeti távokon keresztüli kereskedelmi lámpatestekhez tervezték. A megnövelt 5,0 mm-es érintkezők közötti távolság megakadályozza az elektromos ívképződést magasabb feszültségeknél, így biztonságos működést biztosít a nagy igénybevételű áramkörökben.

A szabványos RAST 5.0 rendszerek kényelmesen leadják akár 10,0 A-t, és jellemzően 14 AWG és 18 AWG közötti vezetékmérőket fogadnak el. A modern kereskedelmi világítás gyakran még nagyobb kapacitást igényel a kiterjedt raktárfolyosókhoz vagy a szupermarketek világítórácsaihoz. A speciális, nagy teljesítményű változatok tovább feszegetik ezeket a határokat, és akár 16,0 A-t is leadnak a gyártó specifikációitól és az alkalmazott vezetékhossztól függően. Ez a nagy teljesítményű képesség lehetővé teszi a mérnökök számára, hogy egyetlen tápegységről hosszabb, folyamatos világítást tervezzenek, csökkentve a mennyezeti térben szükséges meghajtók számát.

A tartósság az 5,0 mm-es lábnyomnak köszönhetően nő. A házak vastagabb hőre lágyuló falakkal rendelkeznek, a belső érintkezőket pedig úgy tervezték, hogy nagyobb mechanikai igénybevételt kezeljenek a párosítási ciklusok során. Ez a robusztus konstrukció eloszlatja a 16A-es áramok által generált hőterhelést, megakadályozva a plasztikus károsodást, amely a gyengébb minőségű csatlakozókat sújtja a folyamatos működés során.

A LED-es világítási csatlakozók műszaki értékelési méretei

A csatlakozó specifikációinak helyszíni megbízhatósággá alakítása szigorú műszaki értékelést igényel. A mérnököknek a fizikai jellemzőit LED-es világítási csatlakozók közvetlenül a kívánt működési eredményekhez kell leképezniük, különös tekintettel a lezárási módszerekre, a zárolási biztonságra, az útválasztási rugalmasságra és az anyagok megfelelőségére.

Lezárási típusok: IDC vs. Crimp

A vezeték csatlakozóérintkezőhöz való rögzítésének módja alapvetően befolyásolja az összeszerelés sebességét és a hosszú távú megbízhatóságot. Az ipar két elsődleges technológiát szabványosít: az Insulation Displacement Contact (IDC) és a hagyományos krimpelést.

Értékelje az IDC technológiát az automatizált, nagy sebességű végződtetéshez. Az IDC gépek a lecsupaszított vezetéket közvetlenül egy speciális V-alakú érintkezőlapátba nyomják. Ez a penge átvágja a szigetelést, és megragadja a belső rézvezetőt, így rendkívül megbízható, gáztömör hideghegesztést hoz létre, amely ellenáll az oxidációnak. Az IDC drasztikusan csökkenti a kézi munkát, szükségtelenné teszi a huzalcsupaszító állomásokat, és egyenletes minőséget biztosít több ezer egységben. A gép diktálja a pontos beillesztési mélységet, kiiktatva az emberi hibát az egyenletből.

Értékelje a krimpelési technológiát speciális, kisebb volumenű gyártási sorozatokhoz vagy extrém vibrációs környezetekhez. A krimpelés megköveteli a huzal lecsupaszítását és egy fémhenger mechanikus összenyomását a szabaddá tett szálak köré. Míg a lassabb és munkaigényesebb, a krimpelt csatlakozások nagyobb eltéréseket tesznek lehetővé a huzalvastagságban és a szigetelés vastagságában. Ez rugalmasságot biztosít a prototípus-készítés, az egyedi szerelvények összeszerelése során, vagy amikor szokatlanul vastag szilikonhuzal-köpenyekkel dolgozik.

Zárási mechanizmusok és visszatartó erő

A telepítés, rutinszerű karbantartás vagy az épület környezeti rezgései miatti véletlen lekapcsolások elfogadhatatlan üzemszüneteket okoznak. Elemezze az aktív reteszek szükségességét a súrlódó zárakkal szemben a telepítési környezet alapján. A súrlódó zárak kizárólag a műanyag ház és a csapok közötti szoros illeszkedésre támaszkodnak. Az éveken át tartó hőciklus során ez a műanyag kitágul és összehúzódik, végül meglazul a tapadás. Az aktív reteszeknél a csatlakozó szétválasztása előtt le kell nyomni egy fizikai mechanizmust. Ez garantálja, hogy a csatlakozás biztonságos marad, függetlenül a külső mechanikai igénybevételtől, a gravitációtól vagy a telepítés közbeni véletlen kábelhúzástól.

Fizikai útválasztás és térbeli konfigurációk

A kereskedelmi elrendezések gyakran bonyolult vezetékelvezetést igényelnek. A RAST rendszerek alkalmazkodnak ezekhez a térbeli konfigurációkhoz azáltal, hogy robusztus alternatíváiként szolgálnak a fogyasztói L-alakú és T-alakú csatlakozókhoz. A biztonságos fejléc-konfigurációk, a derékszögű csapok, a függőleges fejlécek és a rugalmas vezeték-lap vagy vezeték-huzal párosítási lehetőségek révén a mérnökök az alumínium extrudálások szűk sarkaiban irányítják az áramot az elektromos csatlakozás veszélyeztetése nélkül. A mozgó vezetékek lehetővé teszik a moduláris összeszerelést, ahol a különböző lámpatestrészeket a helyszínen pattintják össze ahelyett, hogy a gyárban huzaloznák.

Lakásanyagok és megfelelőség

Az anyagtudomány diktálja a kereskedelmi biztonságot. Mérje fel az UL 94V-0 tűzveszélyességi besorolások fontosságát, amelyek tanúsítják, hogy a műanyag ház gyorsan kialszik, ha nyílt lángnak van kitéve. Ezen túlmenően, az IEC 60335-1 izzítóhuzal-megfelelőség kötelező az ernyős mennyezetekbe, nyílászárókba vagy zárt építészeti terekbe szerelt kereskedelmi világítási csatlakozókhoz. Az izzítóhuzalteszt során egy felmelegített vezetéket (általában 750°C vagy 850°C) nyomnak a csatlakozó házához. A műanyag nem gyulladhat meg, vagy ha mégis, akkor pillanatokon belül ki kell aludnia anélkül, hogy lángoló részecskéket ejtene le. Ezek a szabványok biztosítják, hogy a helyi rövidzárlat ne gyújtsa meg a környező lámpatest anyagokat.

Teljesítményt és értéket befolyásoló tényezők

A kereskedelmi világításhoz megfelelő RAST csatlakozók kiválasztásához kiegyensúlyozni kell az alkatrészek költségeit, az összeszerelés hatékonyságát, az ellátási lánc rugalmasságát és a hosszú távú megbízhatóságot. A kezdeti árakon túl a gyártóknak figyelembe kell venniük a teljes gyártási és karbantartási költségeket.

Automatizált összeszerelési hatékonyság

Az IDC-végződéssel ellátott RAST csatlakozók támogatják az automatizált kábelköteg-gyártást, csökkentve a kézi munkát, az összeszerelési időt és a vezetékezési hibákat. A következetes lezárási folyamatok javítják a gyártási hatékonyságot és segítik a megbízható elektromos csatlakozások fenntartását a nagy volumenű kereskedelmi világítástechnika gyártása során.

Szabványosítás és az ellátási lánc rugalmassága

A szabványosított RAST csatlakozótervek leegyszerűsíthetik a beszerzést és támogathatják az alternatív beszerzést. A kulcsok, a zárszerkezetek és a ház méretei azonban gyártónként eltérőek lehetnek. A kompatibilitás ellenőrzése és a jóváhagyott beszállítók karbantartása segít csökkenteni az ellátási zavarokat és a gyártási késéseket.

Életciklus-megbízhatóság és karbantartási költségek

A megbízható RAST csatlakozók segítenek csökkenteni a csatlakozási hibákat, a karbantartási igényeket és a berendezések állásidejét. Ez különösen fontos a magasba épített világításnál és más nehezen elérhető berendezéseknél, ahol a javítás költséges. A megfelelő elektromos besorolás, a biztonságos reteszelés és a rezgésállóság hozzájárul a hosszú távú teljesítményhez.

Kulcsfontosságú szempont: A RAST-csatlakozók kiválasztásánál a teljes életciklus-értékre kell összpontosítani, kombinálva a hatékony automatizált összeszerelést, a megbízható beszerzést és a tartós elektromos csatlakozásokat, nem pedig az alkatrészek árát.

Következtetés

A RAST csatlakozók biztosítják a szükséges hidat a nagy sebességű automatizált gyártás és a kereskedelmi világítás hosszú távú terepi megbízhatósága között. Ezek a rendszerek a kézi forrasztás kiküszöbölésével, a fizikai kulcsozáson keresztüli illeszkedési hibák megelőzésével és a robusztus energiaellátás biztosításával megvédik a nagyméretű építészeti berendezések integritását. A végső kiválasztás alapja a szükséges áramerősség, a lezárási képességek és a környezeti megfelelőség.

1. Számítsa ki a maximális hő- és áramterhelést minden szerelvényfutásra, 80%-os leértékelési tényezőt alkalmazva a biztonságos alapvonal létrehozásához.

2. Kérjen fizikai alkatrészmintákat házon belüli párosítási, megtartási és térbeli útválasztási tesztek elvégzéséhez a tényleges lámpatest-extrudálásokon belül.

3. Az anyagjegyzék véglegesítése előtt konzultáljon közvetlenül a csatlakozók gyártóival, hogy ellenőrizze az automatizált szerszámok kompatibilitását és a huzalmérő tűréseit.

4. Ellenőrizze az összes kiválasztott alkatrészt az UL 94V-0 és az IEC izzítóhuzalnak való megfelelés szempontjából, hogy biztosítsa a kereskedelmi építési előírások szigorú betartását.

GYIK

K: Mit jelent a RAST az elektromos csatlakozókban?

V: A RAST a Raster Anschluss Steck Technik rövidítése, egy német kifejezés 'Pitch Connection Plug Technology' fordításban. Ipari szabványként jött létre a háztartási készülékek elektromos csatlakozásainak egységesítésére és hibabiztosságára, majd később a kereskedelmi világításra is alkalmazták kivételes mechanikai megbízhatósága és az automatizált összeszerelés támogatása miatt.

K: Mi a különbség a RAST 2.5 és a RAST 5.0 között?

V: A számok a tűosztásra vonatkoznak, vagy az egyes érintkezők közepe közötti távolságra, milliméterben. A RAST 2.5mm kompakt, kisebb áramerősséggel (2A-4A) kezeli a jeltovábbítást. A RAST 5.0mm nagyobb, fő tápellátásra tervezték, és lényegesen nagyobb áramerősséget is kezel (16A-ig).

K: A RAST csatlakozók használhatók szabványos RGB vagy címezhető LED szalagokhoz?

V: Bár technikailag lehetséges a 3 tűs adat- vagy 4 tűs RGB-kapcsolatok cseréje, a RAST-t általában olyan kereskedelmi lámpatestek és meghajtók számára tartják fenn, ahol mechanikus reteszelésre, nagy áramkapacitásra és rendkívüli megbízhatóságra van szükség. A szabványos, nem reteszelő tűs csatlakozók továbbra is gyakoribbak a könnyű fogyasztói LED-szalagoknál.

K: Miért válassza az IDC-t a krimpelés helyett a kereskedelmi világítási csatlakozókhoz?

V: Az Insulation Displacement Contact (IDC) technológia nagy sebességű, automatizált huzallezárást tesz lehetővé a szigetelés csupaszítása nélkül. Konzisztens, gáztömör csatlakozást hoz létre, amely megakadályozza az oxidációt, drasztikusan csökkenti a kézi munkaórákat és a hibaarányt a nagy volumenű kereskedelmi gyártási környezetekben.

K: Mi a maximális névleges áramerősség egy RAST 5.0 csatlakozónál?

V: A szabványos RAST 5.0 besorolások általában 10 A körül mozognak. A speciális, nagy teljesítményű változatok azonban továbbfejlesztett érintkezőkkel és házakkal rendelkeznek, amelyek biztonságosan támogatják a 16 A-t, az adott vezetékhossztól és a lámpatesten belüli környezeti üzemi hőmérséklettől függően.

K: A RAST csatlakozók megfelelnek az izzítóhuzal tesztelési szabványainak?

V: Igen, a legtöbb jó hírű RAST rendszer speciális, fejlett hőre lágyuló műanyagokból készült házbeállításokat kínál, amelyek megfelelnek az IEC 60335-1 izzítóhuzal követelményeinek. Ez a tanúsítvány biztosítja, hogy a csatlakozó nem gyullad meg a környező anyagokat egy helyi rövidzárlat során, fenntartva a kereskedelmi biztonsági előírásokat.
