P/N definíció
P5012 -X -Sz -XXX -XX
① ② ③ ④ ⑤
①: HRB cikksorozatszám
②: Tüskék száma: 2-8
③: Ház színe: fehér
④: Kulcskód: 000-999
⑤: Zárkód: A0, A1, A2, B0, B1, B2 stb.
T8800BS -X
① ②
①: HRB cikksorozatszám
②: Vezeték mérete

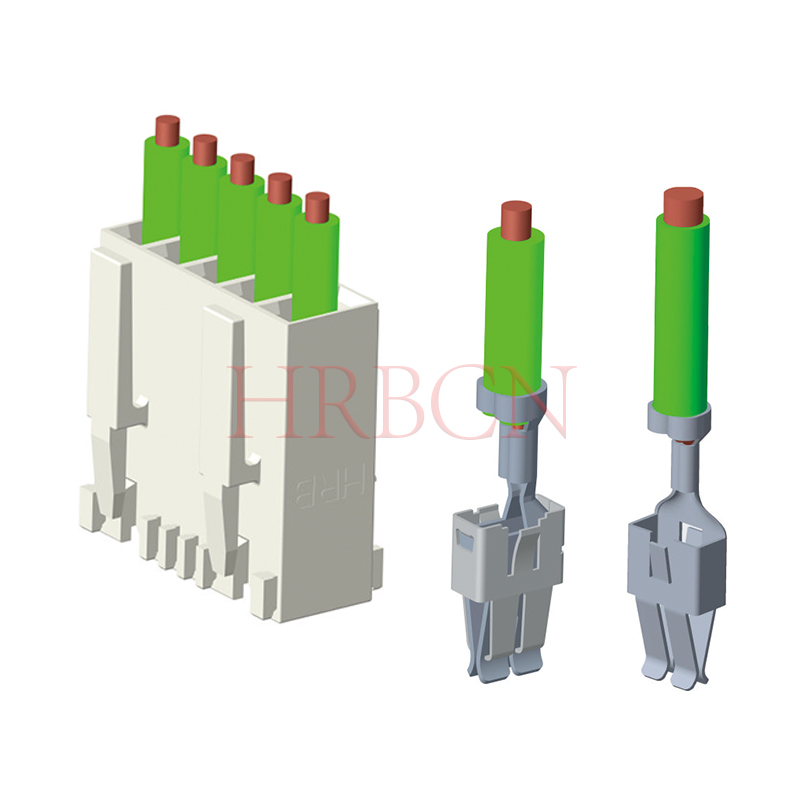

A P5012&T8800BS sorozatú krimpelőházat és kapcsokat illetően az alábbiakban felsorolunk példákat a kulcsolási konfigurációkra. Kérésre más szabványos kulcsozási lehetőségek is rendelkezésre állnak. További részletekért forduljon a HRB értékesítéséhez.
Csapok száma (2-8 tű) | HRB P/ N Példák kulcsszóra | Pitch (mm) |
2
| P5012-2-W-000-A0 P5012-2-W-022-A0 P5012-2-W-041-A0 stb. | 5.0 |
| 3 | P5012-3-W-001-A0 P5012-3-W-034-A0 P5012-3-W-042-A0 stb. | 5.0 |
HRB P/N | SPQ/Tekercs (db) | Vezeték mérete |
| T8800BS-2 | 2500 | 0,5-1,0 mm2 |
| T8800BS-2-K | 2500
| 1,0-2,5 mm2 |
T8800BS-2A-K
| 2500 | 2,5-4,0 mm2 |
Műszaki paraméterek
P5012 sorozat ház:
Üzemi hőmérséklet: -40 ℃ ~ + 120 ℃
Szigetelési ellenállás: 1000mΩ min.
Anyaga: Ház: Nylon66 UL94V-0
GWT: 750 ℃ IEC-60335-1
T8800 sorozatú terminál:
Áram: 7A AC/DC Max.
Névleges feszültség: 250V AC/DC Max.
Érintkezési ellenállás: 10mΩ max.
Anyaga: sárgaréz, ónozott.
Párosító alkatrészek

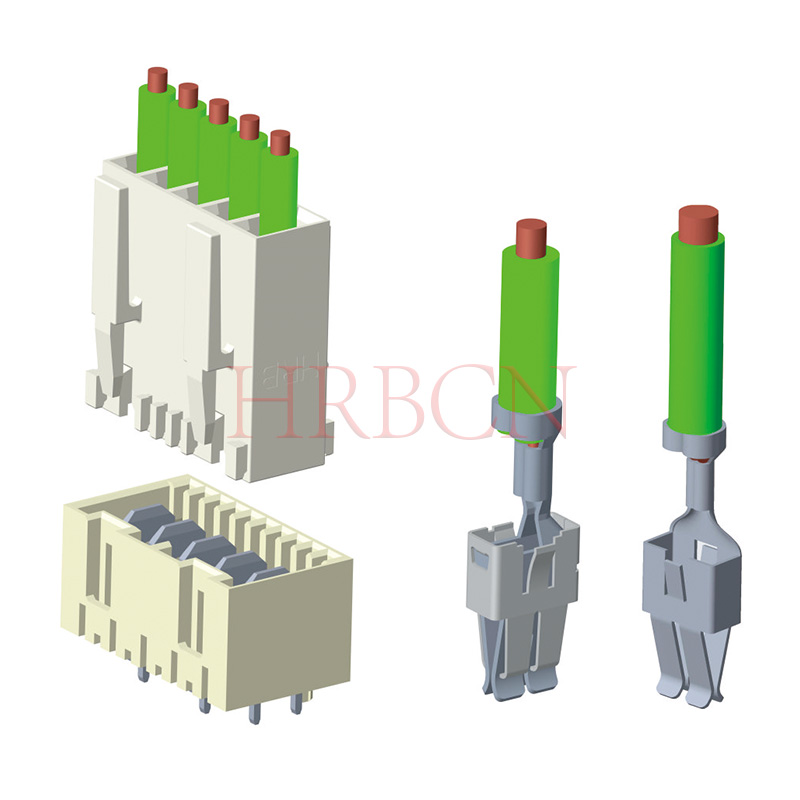

HRB RAST 5.0 M940X sorozatú tűfej
