Leírás:
A HRB 4.14 osztású vezeték-huzal, vezeték-kártya csatlakozórendszer csatlakozóházból, krimpelőkapocsból és tűfejből (ostya) áll, általában apa krimpelőházban, anya krimpelési házban, dugaszoló és dugaszolható csatlakozók, derékszögű és függőleges tűfej (ostya).
A P1020-2xN-NHK (Nylon UL94V-2, natúr szín)&P1020-2xN-WHK (Nylon UL94V-0, fehér színű) sorozat egy csatlakozódugós elektromos ház, háromsoros, 2 pólustól 6 pólusig terjedő áramkörökben kapható, T1020 sorozatú A-2 csatlakozóaljzattal. ónozott és aranyozott az ügyfél választása szerint), párosítás a P1010-2 × NNH (nylon UL94V-2, természetes szín) és a P1010-2 × NWH (nylon UL94V-0, fehér színű) sorozattal (vezeték-huzal csatlakozó).
Műszaki paraméterek :
1) Névleges áramerősség: 7A AC, DC
2) Névleges feszültség: 600 V AC, DC
3) Üzemi hőmérséklet: V2: -25ºC - +85ºC
V0: -40ºC - +105ºC
4) Érintkezési ellenállás: max. 10mΩ
5) Szigetelési ellenállás min. Ω10 0M.
6) Ellenállási feszültség: 1500 V AC/perc
7) Anyaga: NylonUL94V-2/NylonUL94V-0
8) Kapocs a házban tartóerő-igény: 4,0 kg (min.)
9) Vezeték mérete: AWG#18 - #26
10) cUL fájl száma: E30494
Rendelési információ:

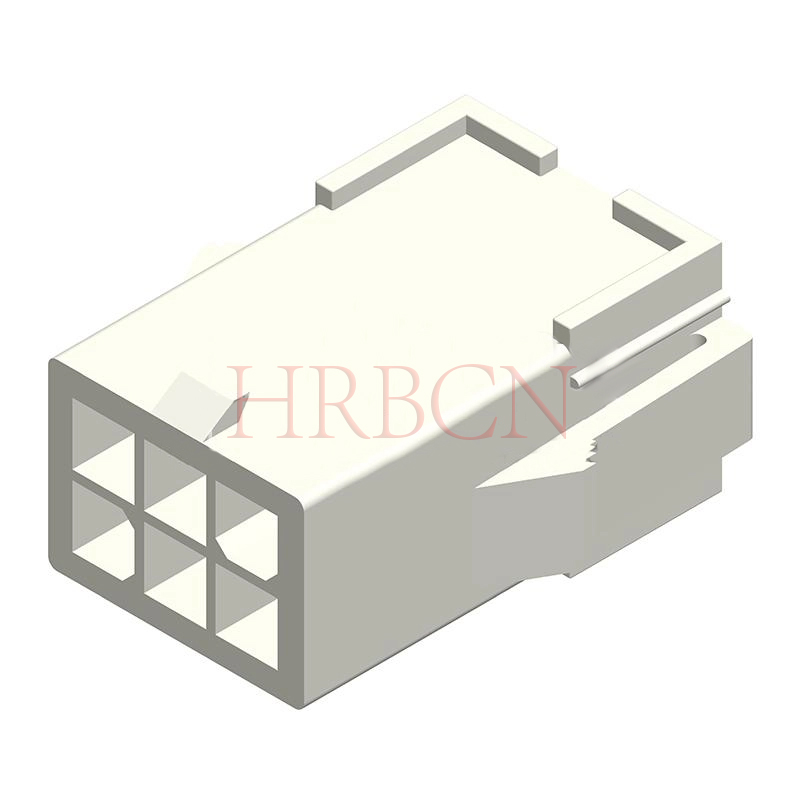

HRB 4,14 mm-es osztású kétsoros dugóház panelre szerelhető szárnyakkal, PA 66 UL94V-0, fehér színű, 4 és 6 pólusú.
1020 -2x é -sz--
① ② ③ ④⑤ ⑥
①: HRB termék sorozatszáma
②: tűfejléc sorszáma
③: áramkörök/pólusok száma sorban
④: krimpelt ház színe: natúr/fehér
⑤: Csatlakozó Faj: Ház
⑥: Házcsatlakozó panelre szerelhető fülekkel.
| rész sz. |
| Dimensions | SPQ (Csomagolás: Poly Bag) |
| TÍPUSÚ UL94V-2 | UL94V-0 TÍPUSÚ | Áramkörök | Halvány: A | Halvány: B |
|
| P1020-2×2-NHK | P1020-2×2-WHK | 4 | 4.14 | 10.33 | 500 |
| P1020-2×3-NHK | P1020-2×3-WHK | 6 | 8.28 | 14.47 | 300 |
P1020-2XN-NHK&P1020-1xN-NHK&P1020-2xN-WHK&P1020-1XN-WHK katalógus.pdf
