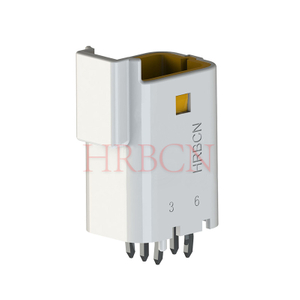

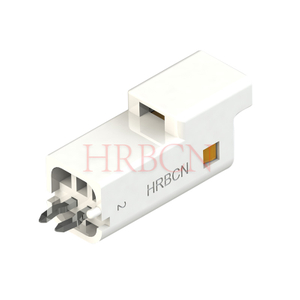

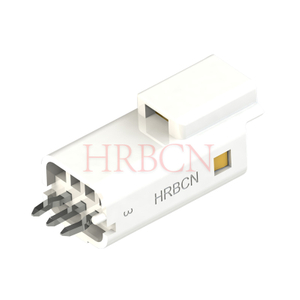

2,0 mm-es E-unlock vízálló csatlakozó, 6 pólus

Az E-unlock Water-proof Connector sorozat új verziója.

Könnyen be- és kihúzható, kényelmes a kábelrendszer cseréje és újracsatlakoztatása.

Összegzés:

1. A vezetéktől a vezetékig vízálló és a vezetéktől a kártyáig mindkét változat 2, 3, 4, 5, 6 és 8 pozícióban kapható.

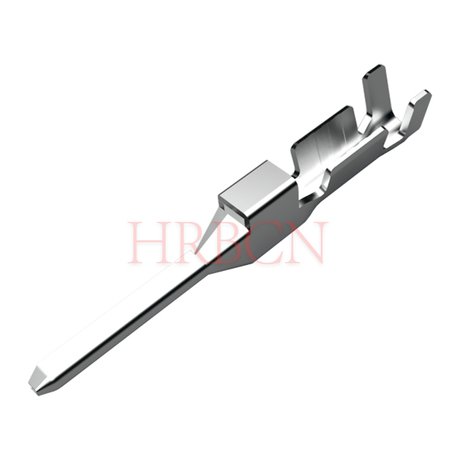

2. A vezeték-huzal vízálló csatlakozók költséghatékony megoldást kínálnak a sárgaréz ónozott füles érintkező és a rézötvözet ónozott csatlakozóérintkező használatával.

3. A vezeték és a lap közötti vízálló csatlakozók hasonló költséghatékony megoldást kínálnak a foszforbronz ón bevonatú csatlakozóérintkező használatával.

4. A vezetéktől a vezetékig és a vezetéktől a kártyáig terjedő verziójú érintkezőrendszer 3 amperes névleges teljesítményű, és 26-22 AWG vezetéket kezel.

A tervezési jellemzők:

A vízálló csatlakozók egyedi felépítésűek mind a huzal-huzal, mind a vezeték-lap sorozat esetében. Egy tömítőgyűrűt alkalmaznak a teljes tömítéshez a csatlakozó oldalon, amely a fejrészben vagy a fülházban található, attól függően, hogy melyik sorozatot használják. használt, amely megvédi a felületet a nedvességtől, szennyeződéstől, karcolásoktól és repedésektől.

Szilárd gumi tömítést használnak a huzaloldali tömítéshez, amely kompakt méretet tesz lehetővé.Az érintkezőrendszer kettős rugós szerkezettel rendelkezik, amely kiváló érintkezési erőt biztosít.A rugós működésű ház a kapocsreteszekhez a ház szerves részét képezi, és biztosítja az érintkezők zökkenőmentes behelyezését és szilárd érintkezésének megtartását, ugyanakkor alacsony behelyezési erővel.A ház belső zárja rögzíti a dugót az aljzathoz, és megakadályozza a véletlen leválasztást.A mindkét oldalon védőelemekkel ellátott zárat nem érintik a vezetékek elvezetéséből eredő külső erők.

Funkció:

Vízálló teljesítmény

Tartalmazott tömítőgyűrű

Tömör gumi tömítés

Duplarugós konstrukció

Ház-terminál zárak

Házbelső zár

Vezetéktartomány: AWG#22-24  Ø1,4- Ø 1,7mm Szigetelés külső átmérője

Alkalmazás:

Elektromos jármű

Elektromos motorkerékpár

Vízálló beépített autókamera

Beépített vízálló autóakkumulátor

Kültéri vízszigetelő alkalmazások

1) Névleges áram: 3A AC, DC max.
2)  Névleges feszültség: 100V AC, DC
3) Hőmérséklet tartomány: -55  ºC  +85-re  ºC
4)  Érintkezési ellenállás:  10mΩ max
5)  Szigetelési ellenállás: 1000MΩ min
6)  Ellenálló feszültség: 1000V AC/perc
8) Vízállósági fokozat: IPX7 az IEC 60529 szerint
9) Sorkapocs alkalmazhatósága: AWG#26-22 (szigetelés átmérője 1,4-1,7 mm)
10)  Anyaga: foszfor bronz
11) Kivitel: ónozott (Ni 30-50U'' Sn 80-12U'')
12) Vastagság: 0,25 mm
