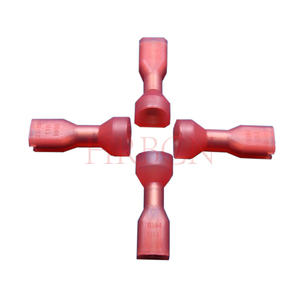

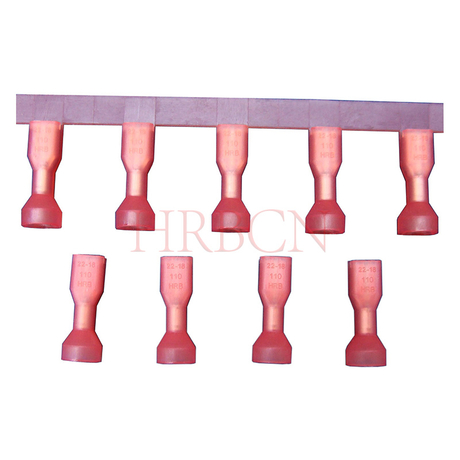

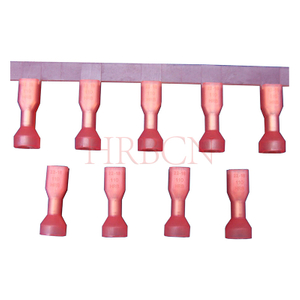

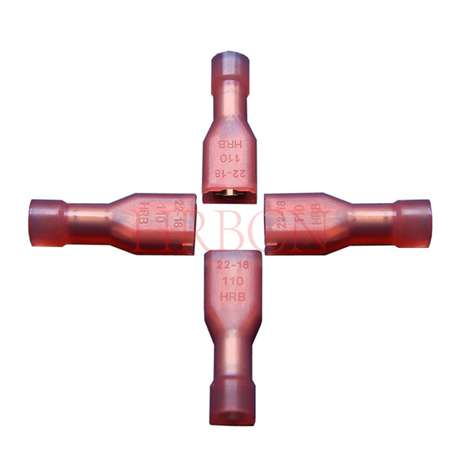

2,8 × 0,8 mm fül méret átmérő 3,05 mm anya gyorscsatlakozó

  • M6350FN(S)-1(8)-R HRB
  • HRB

termékleírás

  (110) terminálkatalógus.pdf



       rész sz.        A        B        C        D        E        F        G        H        I        Vezeték mérete        Ins.Dia.max
       M6350FN(S)-1(8)-R        4.00        6.30        4.70        4.05        0.25        18.80        4.70        18.90        27.30        AWG#22-#18        3,05 mm
       M6350FN(S)-1(8)-R1        4.00        6.30        7.60        4.05        0.25        20.80        7.60        18.90        25.30        AWG#22-#18        5,84 mm
       M6350FN(S)-1(8)-b        4.00        6.30        5.80        4.65        0.25        19.80        5.85        18.90        25.30        AWG#16-#14        4,06 mm
       M6350FN(S)-1(8)-b1        4.00        6.30        8.30        4.65        0.25        21.80        8.35        18.90        27.30        AWG#16-#14        6,60 mm
       M6350FN(S)-1(5)-R        4.00        6.30        4.70        4.05        0.25        18.80        4.70        18.90        27.30        AWG#22-#18        3,05 mm
       M6350FN(S)-1(5)-R1        4.00        6.30        7.60        4.05        0.25        20.80        7.60        18.90        25.30        AWG#22-#18        5,84 mm
       M6350FN(S)-1(5)-b        4.00        6.30        5.80        4.65        0.25        19.80        5.85        18.90        25.30        AWG#16-#14        4,06 mm
       M6350FN(S)-1(5)-b1        4.00        6.30        8.30        4.65        0.25        21.80        8.35        18.90        27.30        AWG#16-#14        6,60 mm
       M6350FN(S)-1(5)-p        4.00        6.20        3.60        4.00        0.25        18.80        3.80        18.90        25.30        AWG#26-#22        2,50 mm
       M6350FN(S)-1(8)-p        4.00        6.20        3.60        4.00        0.25        18.80        3.80        18.90        25.30        AWG#26-#22        2,50 mm




       M        6350        F        N        S        8        (5)        R1
       A        B        C        D        E        F        G        H


A. Típus: M=Kész
B. Terméktípus: 6350=Teljesen szigetelt, egyenes csatlakozóaljzat
                             7600=Teljesen szigetelt zászlós csatlakozó
C. F = All inclusive szigetelés
D. N = nejlon
E. Csomagolás módja: S=szalag L=laza darab
F. sorozat: 1 = 2,8 mm (0,110 hüvelyk) 2 = 5,2 mm (0,205 hüvelyk)
                  8 = 4,8 mm (0,187 hüvelyk)  5 = 6,3 mm (0,250 hüvelyk)
G. 5 = vastagság 0,50 mm (0,020 hüvelyk) 8 = vastagság 0,80 mm (0,032 hüvelyk)
H. R=Piros(22-18 AWG) R1=Vezetőszigetelés max.átmérője 3,80 mm
    b=kék(16-14 AWG) b1=Vezetőszigetelés max.átmérője 4,50 mm
    Y=sárga (12-10AWG)

Műszaki adatlap

1) Áramérték: AWG#22-#18: 10A AC, DC
                             AWG#16-#14: 15A AC, DC
2) Névleges feszültség: 300V AC, DC
3) Üzemi hőmérséklet: -25 ºC és +105 ºC között
4) Anyaga: Ház: Nylon66 UL 94V-2
                    Terminál: sárgaréz.Ónozott
5) Fülméret: 2,8 * 0,8 mm vagy 2,8 * 0,5 mm
6) A beillesztési erő és a csatlakozódugó: 7,8 kg (max.)
7) A kihúzóerő és a férfi terminál: 3,0 kg (perc)
8) Cripm szakítószilárdság: AWG#22-#18: 5,0kg (perc)
