IDC RAST 5.0 csatlakozók M5005

M5005 indirekt.pdf

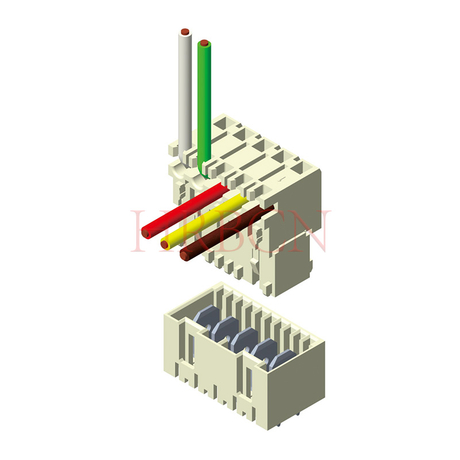

RAST 5 csatlakozó közvetett illesztéshez, szigetelés elmozdulási technológiával (IDT), belső reteszeléssel, egymás utáni elhelyezéssel emelkedési veszteség nélkül

Az IDC előnyei:

1).Az IDC krimpelése közben azonnal áttört, eltávolítva az oxidot a vezetékek és a kivezetések felületéről, hogy a vezetők között jó érintkezés alakuljon ki.

2).Egyszerűsítse a heveder kialakítását
    Csökkentse az összeszerelési hibákat

    Az IDC tömeggyártásánál választhatunk egy színt, hogy csökkentsük a készletet, és többféle színt vásároljunk a vezetékekhez, hogy megkönnyítsük az anyagkezelést.Feldolgozás vagy 1. krimpelés, 2. krimpelés teljes kábelköteg.Minden sor megfelel az összetévesztés elkerülése érdekében lyukak generált elektromos jel hiba adott.

3).Eddig az IDC-t használva az előre telepített, gyárilag közvetlenül kész kábelköteg-összeállításra lett optimalizálva, és különféle, a szakképzett munkások általi támaszkodás minimalizálására tervezett horgok szerelik össze a készterméket, a termék szerkezetének megfelelően össze lehet szerelni a késztermékeket és csökkenteni a költségeket.

4).Figyelembe vettük a későbbi globálisan széles körben elterjedt, azaz minden fém alkatrészt műanyag házba ágyazva, hogy elkerüljük a helyi és nemzetközi szállítási szorításban az ütközéseket, sérüléseket és tönkremeneteleket okozva az IDC csatlakozó, csökkentve a szállítási veszteségeket.

Az IDC Rast termékek alkalmazása:



1).Áramérték: AWG 20# 7A AC, DC AWG 18# 10A AC, DC
2).Névleges feszültség: 250V AC, DC
3).Üzemi hőmérséklet: -40˚C--+120˚C
4).Érintkezési ellenállás: 10mΩ max.
5).Szigetelési ellenállás: 1000MΩ min.
6).Ellenálló feszültség: 2800V AC/perc
7).Anyaga: Ház: Nylon66 UL94V-0
                  Kivezetés: foszforbronz, ónozott ezüstözött vagy szelektív aranyozott
8).Vezetéktartomány: AWG 20-18
9).Szigetelés átmérője: 2,5 mm Max.
10).GWT:750˚C IEC-60335-1
