Leírás:
A HRB 3.0 osztású vezeték-huzal csatlakozórendszer csatlakozóházból és krimpelési kapocsból áll, általában az apa- és anya krimpelési házban, valamint az apa és anya krimpelési kapcsok.

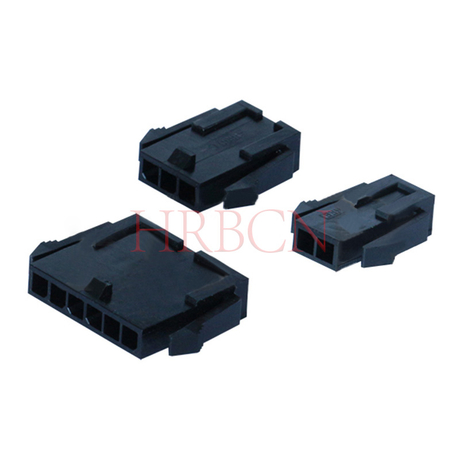

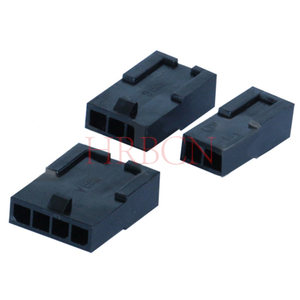

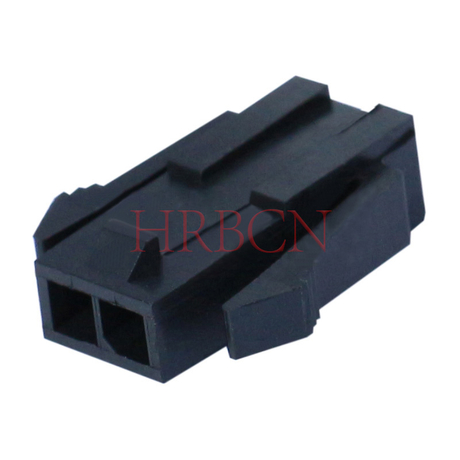

A P3020-1×NBK sorozat egy csatlakozóaljzatú elektromos ház, egysoros panelre szerelhető fülekkel, több áramkörben is elérhető 2 pólustól 12 pólusig, T3020 sorozatú apa csatlakozóval (AWG#20-24; AWG#26-30 mindkét ón) bevonattal és aranyozott az ügyfél választása szerint), párosítás a P3025-1 × NBH sorozattal (vezeték-vezeték csatlakozó).
technikai paraméterek
1) Névleges áram: 5A AC, DC
2) Névleges feszültség: 250 V AC, DC
3) Működési hőmérséklet: V2: -25 ºC és +85 ºC között
V0: -40 ºC és +130 ºC között
4) Érintkezési ellenállás: 10mΩ max
5) Szigetelési ellenállás: 1000MΩ min
6) Ellenálló feszültség: 1500V AC/perc
7) Anyaga: Nylon66-UL 94V-2/UL94V-0
8) cUL-fájlszám: E304945
9) A házban lévő kapocs rögzítési erőigénye: 2,5 kg (min.)
Rendelési információ:
HRB 3.0 dugós dugaszolható ház csatlakozó, egysoros, 2–12 áramkör, UL 94V-2/0, panelre szerelhető fülek, fekete.
P3020-1×N-B-K
① ② ③ ④ ⑤
①: HRB termék sorozatszáma
②: krimp ház sorszáma
③: áramkörök/pólusok száma
④: préselt ház színe: fekete
⑤: panelre szerelhető fülekkel
Rész Nem. | Dimensions | Rész Nem. | Dimensions | ||||||
| TYP UL94V-2 | TYP UL94V-0 | Áramkörök | Homályos: A | Homályos: B | TYP UL94V-2 | TYP UL94V-0 | Áramkörök | Homályos: A | Homályos: B |
| P3020-1×2-BK | P3020-1×2-BK(V0) | 2 | 300 | 6.85 | P3020-1×8-BK | P3020-1×8-BK(V0) | 8 | 21.00 | 24.85 |
| P3020-1×3-BK | P3020-1×3-BK(V0) | 3 | 6.00 | 9.85 | P3020-1×9-BK | P3020-1×9-BK(V0) | 9 | 24.00 | 27.85 |
| P3020-1×4-BK | P3020-1×4-BK(V0) | 4 | 9.00 | 12.85 | P3020-1×10-BK | P3020-1×10-BK(V0) | 10 | 27.00 | 30.85 |
| P3020-1×5-BK | P3020-1×5-BK(V0) | 5 | 12.00 | 15.85 | P3020-1×11-BK | P3020-1×11-BK(V0) | 11 | 30.00 | 33.85 |
| P3020-1×6-BK | P3020-1×6-BK(V0) | 6 | 15.00 | 18.85 | P3020-1×12-BK | P3020-1×12-BK(V0) | 12 | 33.00 | 36.85 |
| P3020-1×7-BK | P3020-1×7-BK(V0) | 7 | 18.00 | 21.85 | |||||
| rész sz. | lengyelek | SPQ (Csomagolás: Poly Bag) | CAD fájlok |
| P3020-1×2-BK | 2 | 1000 | |
| P3020-1×3-BK | 3 | 1000 | |
| P3020-1×4-BK | 4 | 1000 | |
| P3020-1×5-BK | 5 | 1000 | |
| P3020-1×6-BK | 6 | 1000 | |
| P3020-1×7-BK | 7 | 1000 | |
| P3020-1×8-BK | 8 | 1000 | |
| P3020-1×9-BK | 9 | 1000 | |
| P3020-1×10-BK | 10 | 1000 | |
| P3020-1×11-BK | 11 | 1000 | |
| P3020-1×12-BK | 12 | 1000 | |
Részletes információ:
| Kategória | Crimp Housings csatlakozó |
| Márka | HRB csatlakozó |
| Alkalmazás | Tápellátás, vezeték-vezeték csatlakozó |
| Áramkörök | 2-12 áramkör |
| Szín | Fekete (fehér testreszabott) |
| Gyúlékonyság | UL94V-2/UL94V-0 |
| Nem | Női |
| Glow-Wire kompatibilis | 'Igen' vagy 'Nem' egyaránt elérhető |
| Párosítási rész kulcsa | Egyik sem |
| Zár a párosító részhez | Igen |
| Anyaga - Gyanta | Nejlon |
| Sorok száma | Egyetlen |
| Csomagolás típusa | Poli táska |
| Paneltartó | Igen |
| Hangmagasság – párosítási felület | 3,0 mm-es osztás |
| Hangköz – Lezáró interfész | 3,0 mm-es osztás |
| Párosító részhez polarizálva | Igen |
| Egymásra rakható | Nem |
| Hőmérséklet tartomány - Működés | -25 ºC - +85 ºC és -40 ºC és +130 ºC között |
A termék alkalmazása:
Szárítógépek
Fagyasztók
Játékgépek
Nyomtatók
Hűtőszekrény
Scanner
Biztonsági rendszerek
Automaták
Mosógép
Fehér áruk
Napenergia
Hubok
Tápellátás és elosztás
Routerek
Szerverek
Alkatrészekkel való párosítás (huzal a vezetékhez):
P3025 3.0 aljzatházak csatlakozója
Használja:
T3020 3.0 apa krimp terminálok csatlakozója
1) Névleges áram: 5A AC, DC
2) Névleges feszültség: 250 V AC, DC
3) Működési hőmérséklet: V2: -25 ºC és +85 ºC között
V0: -40 ºC és +130 ºC között
4) Érintkezési ellenállás: 10mΩ max
5) Szigetelési ellenállás: 1000MΩ min
6) Ellenálló feszültség: 1500V AC/perc
7) Anyaga: Nylon66-UL 94V-2/UL94V-0
8) cUL-fájlszám: E304945
9) A házban lévő kapocs rögzítési erőigénye: 2,5 kg (min.)
