A kártya-lap és a vezeték-lap csatlakozók közötti különbségek

Nagy különbség látható a kártya-lap csatlakozók és a vezeték-lap csatlakozók között az elektronikus alkatrészek csatlakoztatásának módjában. A kártya-lap csatlakozók két nyomtatott áramköri lapot közvetlenül összekötnek. Vezeték-kártya csatlakozók kötik össze a vezetékeket egy áramköri kártyával. Az, hogy mit választ, megváltoztatja a tervezés megbízhatóságát és erősségét. A HRB&HRBCN csatlakozó mindkét típushoz jó választást kínál. Az alábbi táblázat bemutatja, hogy melyik csatlakozó a legmegfelelőbb a különböző munkákhoz:

Ha kicsi, belső csatlakozást szeretne, használjon kártya-lap csatlakozókat. Ha külső vezetékekre vagy több áramra van szüksége, használjon vezeték-kártya csatlakozókat.

Kulcs elvitelek

• A kártya-lap csatlakozók két nyomtatott áramköri lapot kötnek össze. Ez elősegíti az eszközök kisebb méretét és jobb működését.

• A vezeték és a kártya közötti csatlakozók a külső vezetékeket az áramköri laphoz rögzítik. Ez lehetővé teszi a tápellátás és a jelek különböző módon történő csatlakoztatását.

• Használjon kártya-lap csatlakozókat, ha kicsi kialakítást szeretne. Jók a gyors adatátvitelhez, például okostelefonokban és laptopokban.

• Ha külső csatlakozásokra van szüksége, válasszon vezeték-kártya csatlakozókat. Ezeket autók és otthoni gépek érzékelőihez és tápkábeleihez használják.

• Gondoljon olyan dolgokra, mint például a hangmagasság, az aktuális besorolás és a csatlakozó élettartama, amikor kiválaszt egyet a projektjéhez.

• Mindig ellenőrizze, hogy a csatlakozó képes-e kezelni az olyan dolgokat, mint a víz és a rázás. Ez biztosítja, hogy nehéz helyeken is működjön.

• Tervezze meg jól a NYÁK-elrendezést, hogy minden megfelelő legyen. Ez segít megállítani a csatlakozókkal kapcsolatos problémákat.

• A HRB&HRBCN csatlakozók számos választási lehetőséget kínálnak, amelyek betartják a biztonsági szabályokat. Ez biztonságossá és számos felhasználásra alkalmassá teszi őket.

A kártya-lap csatlakozók áttekintése

Mik azok a kártya-lap csatlakozók

Az alaplapok közötti csatlakozók két nyomtatott áramköri lapot kötnek össze. Ezek a csatlakozók segítenek az elektronikus rendszerek részleges kialakításában. Nincs szükség extra vezetékekre, így az eszközök kisebbek lehetnek. A kártyák közötti csatlakozók gyorsan mozgatják az adatokat, és egyszerűvé teszik a dolgokat. Segítenek a remegésben, a jelzési problémákban és a hőségben is.

Itt van egy táblázat, amely felsorolja a fő tervezési jellemzőket és azok funkcióit :

Ezeket a csatlakozókat sok új eszközön láthatja. Laptopokon, okostelefonokon és munkagépeken dolgoznak. A Shenzhen Haiyuncheng Electronic Co., Ltd. vízálló és különböző méretű kártyák közötti csatlakozókat gyárt. Ezek a tulajdonságok segítenek abban, hogy jól működjenek belül és kívül.

Típusok és konfigurációk

Van néhány általános btb-típus, amelyet kiválaszthat a rendszeréhez. Mindegyik típus más-más beállításhoz vagy feladathoz működik.

Félemelet

A mezzanine csatlakozók segítségével egyik táblát a másikra helyezheti. Ez helyet takarít meg, és lehetővé teszi az elrendezés megváltoztatását. Gyakran látni mezzanine csatlakozókat az alaplappal és egy kisebb kártyával rendelkező összeállításokban. Segítségükkel a táblákat egymás mellé vagy egymásra csatlakoztathatja.

Edge kártya

Az élkártya-csatlakozók a PCB szélét használják a csatlakozáshoz. Csúsztassa a táblát a csatlakozóba, hogy csatlakozzon hozzájuk. Ez a típus jó a gyors beállításhoz és az egyszerű cseréhez. Az élkártya csatlakozókat számítógépekben és telefonrendszerekben találja.

Halmozás

Az egymásra rakható csatlakozók segítségével sok táblát helyezhet egymásra. Ez magas halmot eredményez. Az egymásra halmozott csatlakozókat olyan eszközökben használja, amelyekhez sok csatlakozásra van szükség. Segítenek kisméretű, sokféle felhasználású termékek készítésében.

Itt van egy táblázat, amely bemutatja a kapcsolatok típusait és azok működését:

Alkalmazások

A kártya-lap csatlakozók sok mindenben megtalálhatók. Vezeték nélkül kötik össze a PCB-ket, így kevesebb a rendetlenség. Ezek a csatlakozók kiválóan alkalmasak kis helyekre. Sokat használod őket az alaplappal és egy kisebb táblával rendelkező beállításokban. Az elektronikában a laptopokban és az okostelefonokban vannak. A sok tű teszi őket alkalmassá apró eszközökhöz. A munkagépekben a Shenzhen Haiyuncheng Electronic Co., Ltd. vízálló csatlakozói megvédik a dolgokat a szennyeződéstől és a víztől. Számíthat ezekre a csatlakozókra olyan nehéz helyeken, mint a gyárak vagy a külső világítás.

Tipp: Válasszon csatlakozókat, magas IP-besorolású ha távol akarja tartani a vizet vagy a port. Ezáltal a berendezés hosszabb ideig tart és jobban működik.

Kulcsparaméterek

A kártya-lap csatlakozók kiválasztásakor figyelembe kell vennie néhány fontos paramétert. Ezek a tényezők segítenek eldönteni, hogy egy csatlakozó megfelel-e a projektnek. Íme a főbb dolgok, amelyeket érdemes ellenőrizni:

1. Pitch Options
   A emelkedés a csatlakozó érintkezői közötti távolságot jelenti. A kisebb osztásméretek lehetővé teszik, hogy több tűt helyezzen el kis helyen. Ez nagyszerű apró eszközökhöz, például okostelefonokhoz. A nagyobb osztások erősebb csatlakozást biztosítanak, és könnyebben kezelhetők. Az alábbi táblázat bemutatja, hogy a hangmagasság hogyan befolyásolja a többi jellemzőt:

   Haladás (mm)	Jelenlegi besorolás (A)	Csatlakozási sűrűség (csap/cm²)	Mechanikai robusztusság	Gyártási komplexitás
   0.4	0.3	625	*	*****
   0.5	0.5	400	**	****
   0.8	0.5	156	****	**
   1.27	0,5-1,0	62	*****	*

   Megjegyzés: A kisebb távolságok segítenek helyet takarítani , de kevésbé erősek és nehezebben szerelhetők össze.

2. Áram és feszültség
   Ellenőriznie kell, mekkora áramot és feszültséget képes kezelni a csatlakozó. Ha túl sok áramot használ, a csatlakozó felmelegedhet vagy meghibásodhat. Mindig igazítsa a csatlakozó besorolását az eszköz igényeihez. A jó kártya-lap csatlakozók tisztán és biztonságosan tartják a jeleket.

3. Tartósság
   A tartósság megmutatja, hogy hányszor csatlakoztathatja és leválaszthatja a kártyákat, mielőtt a csatlakozó elhasználódik. Egyes csatlakozók több ezer ciklust is kitartanak. Ha készülékét gyakran kell kinyitni és bezárni, válasszon egy nagy tartósságú csatlakozót. Keresse azokat a funkciókat is, amelyek védenek az ütéstől, a vibrációtól és a nedvességtől.

Tervezési szempontok

A projekt megtervezésekor gondolnia kell a btb tervezési szempontokra. Ezek a választási lehetőségek befolyásolják, hogy a kártya-lap csatlakozók milyen jól működnek a valóságban.

PCB elrendezés

• Gondosan meg kell terveznie a nyomtatott áramköri lapok elrendezését. Győződjön meg arról, hogy a csatlakozók egy vonalba esnek a két tábla párnáival.

• Gondoljon a köteg magasságára. Ez a tér a két tábla között. Válasszon egy csatlakozót, amely illeszkedik a tervezéshez.

• Ellenőrizze a helyet a csatlakozó körül. Hagyjon elegendő helyet az összeszereléshez és a teszteléshez.

Igazítás

• A jó beállítás segít elkerülni a csapok elhajlását és a rossz csatlakozásokat. Ha lehetséges, használjon vezetőoszlopokat vagy igazítási jellemzőket.

• Ügyeljen arra, hogy a párosítási erő ne legyen túl nagy. Ha igen, károsíthatja a csatlakozót vagy a kártyát.

• Tesztelje az illeszkedést, mielőtt befejezi a tervezést. Ez segít a problémák korai felismerésében.

Tipp: Mindig tekintse át a btb tervezési szempontjait, például az igazítást, a veremmagasságot és a jel integritását. Ezekkel a lépésekkel elkerülheti a költséges hibákat, és megbízhatóbbá teheti készülékét.

Ha követi ezeket a lépéseket, megbizonyosodhat arról, hogy az alaplapok közötti csatlakozók jól működnek és hosszú ideig tartanak.

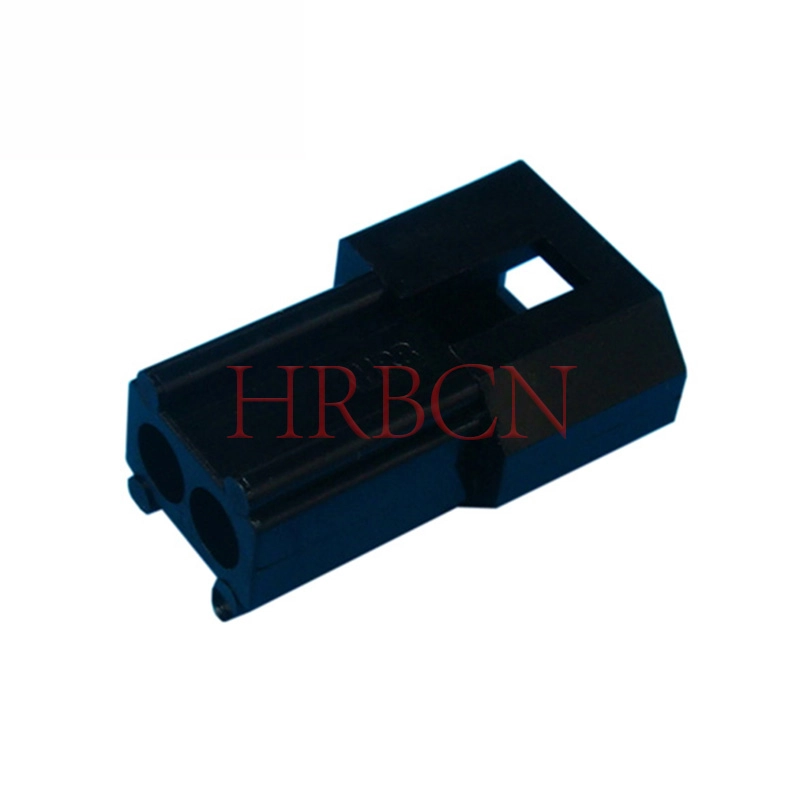

Vezeték-panel csatlakozók HRB&HRBCN csatlakozóval

Mik azok a vezetékes csatlakozók

A vezeték és a kártya közötti csatlakozók a vezetékeket közvetlenül a nyomtatott áramköri kártyához kötik. Ezek a csatlakozók segítenek erős és biztonságos elektromos kapcsolatok létrehozásában. Számos elektronikus eszközben megtalálhatóak. Lehetővé teszik, hogy a külső vezetékekről áramot vagy jeleket vigyen be az eszköz kártyájára. A csatlakozónak van egy fejrésze a kártyán és egy ház a vezeték számára. Sokféle formában és méretben kaphatók különböző felhasználási célokra.

Itt van egy táblázat, amely felsorolja a gyakori wtb-típusok főbb jellemzőit és részeit:

A megfelelő csatlakozót a hangmagasság, az áramerősség, a feszültség és egyéb részletek ellenőrzésével választhatja ki. Ezek a dolgok segítenek a csatlakozónak a projekthez való illeszkedésében.

Típusok és jellemzők

Néhány elterjedt wtb típus közül választhat. Mindegyik típus a legjobb bizonyos munkákhoz, és megkönnyíti az építkezést.

Crimp

A krimpelő csatlakozók fémdarabot használnak, amelyet a vezetékre préselnek. Speciális szerszám szükséges a szoros összenyomásához. Ez erős kapcsolatot teremt a vezeték és a csatlakozó között. A krimpelő csatlakozók gyorsan használhatók és nagyon megbízhatóak. Azokban az autókban és gépekben láthatja őket, ahol biztonságos kapcsolatra van szüksége.

IDC

Az IDC azt jelenti, hogy szigetelő-elmozduló csatlakozó. Nem kell először lecsupaszítani a vezetéket. A csatlakozó éles pengékkel rendelkezik, amelyek átvágják a vezeték fedelét, és hozzáérnek a fémhez. Az IDC csatlakozók időt takarítanak meg, és jól működnek a szalagkábelekkel. Számítógépeken és vezérlőpaneleken találja őket.

Csavaros csatlakozó

A csavaros csatlakozók csavarral tartják a vezetéket. Behelyezed a vezetéket, és elfordítod a csavart, hogy szoros legyen. Ez a típus egyszerű, és lehetővé teszi a vezetékek gyors cseréjét. A csavaros kapcsokat a gyári berendezésekben és tápegységekben használják.

Alkalmazások

A vezeték-lap csatlakozókat sok helyen használják. áramot és jeleket kötnek össze Az elektromos autókban . A vezetőt segítő rendszerekben is láthatja őket. Ezek a csatlakozók erős kapcsolatokat alkotnak az autó elektromos rendszereiben. A gyárakban gépekben és vezérlőrendszerekben dolgoznak.

Tipp: Válassza ki a feladatának megfelelő csatlakozót, hogy biztonságosabbá és erősebbé tegye eszközét.

A vezeték és az alaplap közötti csatlakozók erőt és rugalmasságot biztosítanak. Használhatja autókban, otthoni elektronikában és gyári gépekben. Segítenek tartós és jól működő eszközök létrehozásában.

Műszaki adatok

A vezeték és az alaplap közötti csatlakozók kiválasztásakor ellenőriznie kell néhány kulcsfontosságú specifikációt. Ezek a specifikációk segítenek kiválasztani a megfelelő csatlakozót a projekthez. Azt is biztosítják, hogy a csatlakozó minden helyzetben jól működjön.

Pitch méretek

A osztásköz a csatlakozó egyes érintkezői közötti távolság. Számos osztásméretet találhat, például 2,5 mm-es és 5,08 mm-es. A kis méretek lehetővé teszik, hogy több tűt helyezzen el egy kis területen. A nagy osztások könnyebben használhatók, és erősebb kapcsolatokat alkotnak. Mindig igazítsa a hangmagasságot a tervezéshez és a wtb tervezési szempontjaihoz.

• Kis osztás (például 2,5 mm): Jó kis eszközökhöz és szűk áramkörökhöz.

• Nagy osztás (például 5,08 mm): A legjobb az erős kapcsolatokhoz és az egyszerű beállításhoz.

Bevonatolási lehetőségek

A bevonat borítja a csatlakozótüskéket, hogy megakadályozza a rozsdát és segítse az elektromos áram mozgását. Választhat arany vagy ónozást. Az aranyozás a legjobb védelmet nyújtja, és kemény helyeken is működik. Az ónozás a legtöbb felhasználásra jó, és kevesebbe kerül.

• Aranyozás: Nagyszerű nehéz helyekre és magas vezetőképességre.

• Ónozás: Jó a mindennapi használatra és pénzt takarít meg.

Környezeti Ellenállás

Azt szeretné, hogy a csatlakozója még nehéz helyeken is kitartson. A jó vezeték-lap csatlakozók távol tartják a vizet, a port és a vegyszereket. Meleg vagy hideg időben is dolgoznak. Keressen olyan jellemzőket, mint az oxidációállóság és az erős anyagok. Ezek a dolgok meghosszabbítják a csatlakozót, és megőrzik az eszköz biztonságát.

Tipp: Mindig vegye figyelembe a wtb tervezési szempontjait, például a rezgést, ütést és a hőmérsékletet, amikor csatlakozót választ. Ez segít elkerülni az eszközzel kapcsolatos problémákat.

A HRB&HRBCN vezetékes kártyacsatlakozó előnyei

Sok jót érhet el, ha a HRB&HRBCN csatlakozó Ezek a csatlakozók nagy teljesítményre és biztonságra készültek számos munkában. vezeték-kártyához csatlakozóját használja.

Sokoldalúság

Ezeket a csatlakozókat sokféleképpen használhatja. Sokféle hangmagasságban és formában kaphatók. Választhat derékszögű vagy függőleges fejlécek, egy- vagy kétsoros kialakítások, valamint különböző borítási lehetőségek. Ez megkönnyíti a csatlakozó beillesztését a projektbe. Használhatja őket autókban, gyárakban és otthoni elektronikában. Olyan dolgokban is jól működnek, mint az intelligens készülékek és a gyári gépek.

Megbízhatóság

A HRB&HRBCN vezeték-lap csatlakozók tartósak. Erős zárakkal rendelkeznek, és bírják a remegést és az ütéseket. Használhatod olyan helyeken, ahol sok a mozgás vagy rossz az idő. Ezek a csatlakozók megfelelnek a legkiválóbb iparági szabványoknak, mint például az ISO 9001 , UL/cUL, TS16949, TUV és VDE. Bízhat bennük, hogy megőrizzék eszköze biztonságát és működését. Pénzt is takarítanak meg, mivel nem kell gyakran cserélni őket.

Megjegyzés: A csatlakozó kiválasztása előtt mindig ellenőrizze a tanúsítványokat és a wtb tervezési szempontokat. Ez segít betartani a biztonsági szabályokat, és megőrzi az eszköz megfelelő működését.

Összehasonlítás: Board-to-Board vs. Wire-to-Board

Funkcionális különbségek

Ha összehasonlítja ezeknek a csatlakozóknak a működését, láthatja, hogy különböznek egymástól. A kártya-lap csatlakozók két nyomtatott áramköri lapot kötnek össze. Akkor használja őket, ha azt szeretné, hogy készüléke kicsi és rendezett legyen. A vezeték és a kártya közötti csatlakozók segítségével vezetékeket csatlakoztathat egy nyomtatott áramköri laphoz. Ez segít az érzékelők vagy kapcsolók csatlakoztatásában az alaplaphoz.

Íme egy táblázat, amely bemutatja a főbb különbségeket :

A kártyák közötti csatlakozókat akkor használja , ha két kártyát szeretne összekapcsolni egy eszközön belül. Vezeték-panel csatlakozókat használ, ha áramot vagy jeleket kell bevinni kívülről.

Tipp: Gondolja át, mire van szüksége a csatlakozáshoz. Ha két lapot szeretne összekötni, használjon kártya-lap csatlakozókat. Ha vezetékeket kell csatlakoztatnia, használjon vezeték-kártya csatlakozókat.

Teljesítmény és használati esetek

Fontos tudni, hogy az egyes csatlakozók hogyan működnek a valóságban. A kártyák közötti csatlakozók gyorsan mozgatják az adatokat a kártyák között. A legjobbak olyan eszközökhöz, amelyeknek kis helyen sok jelre van szükségük, például okostelefonokhoz vagy szerverekhez. Ezek a csatlakozók nagyon gyorsan tudnak adatokat küldeni, néha 10 Gbps felett.

A Wire-to-board csatlakozók jóak tápellátáshoz és lassabb jelekhez. Akkor használja őket, ha vezetékeket kell csatlakoztatnia egy táblához, például háztartási készülékekben vagy autókban. Jól működnek rövid vagy közepes távolságokon, és megkönnyítik az alkatrészek hozzáadását vagy cseréjét.

Íme egy táblázat, amely segít összehasonlítani, hogyan működnek és hol használják őket:

• Board-toboard csatlakozók: Akkor használja ezeket, ha gyors adatforgalomra és sok kapcsolatra van szüksége, például számítógépeken vagy okoseszközökön.

• Vezetéktől alaplapig csatlakozók: Ezeket akkor használja, ha külső részeket, például érzékelőket vagy tápkábeleket kell csatlakoztatnia a kártyához.

Megjegyzés: Az alaplapok közötti csatlakozók segítségével kicsi, gyors eszközöket készíthet. A vezeték és az alaplap közötti csatlakozók segítségével külső alkatrészeket adhat hozzá, és megkönnyíti a javítást.

Mechanikai és környezeti tényezők

Át kell gondolnia, hol és hogyan fogja használni az egyes csatlakozókat. A használat helye megváltoztathatja a működésüket. A lapok közötti csatlakozók gyakran az eszközök belsejében találhatók, ezért szorosan illeszkedniük kell, és kezelniük kell a remegést vagy az ütéseket. Ellenőriznie kell például a hangmagasságot, a tűk számát, valamint azt, hogy hányszor tudja csatlakoztatni és leválasztani őket.

A vezeték-lap csatlakozók gyakran nagyobb igénybevételnek vannak kitéve. Lehetséges, hogy távol kell tartaniuk a vizet, port vagy vegyszereket. Meg kell nézni, milyen erős a zár, mennyire ellenáll a húzásnak, és képes-e kezelni a hőmérséklet- vagy nedvességváltozást.

Íme néhány fontos dolog, amire érdemes gondolni:

• Hol használod (belül vagy kívül)

• Mekkora erő szükséges a csatlakoztatáshoz vagy leválasztáshoz

• Milyen mélyen megy be a csatlakozó és a tűk beállítása

• Pitch és pin count

• Hányszor használhatod, mielőtt elhasználódik

• Ha bírja a remegést, az ütéseket, a nedvességet és a hőmérséklet-változásokat

• Ha ellenáll a rozsdát okozó dolgoknak

Tipp: Mindig olyan csatlakozót válasszon, amelyik megfelel annak, ahol használni fogja. Ha készüléke sokat mozog, vagy rossz időjárásnak van kitéve, válasszon olyan csatlakozót, amely képes kezelni.

Ezzel a mérnöki összehasonlítással segíthet kiválasztani a megfelelő csatlakozót a projekthez. Gondolja át, mire van szüksége a csatlakozáshoz, milyen gyorsan kell továbbítania a jeleket, és hol fogják használni az eszközt.

Mikor válasszuk ki az egyes típusokat

Tudnia kell, mikor kell használni a kártya-lap csatlakozókat, és mikor a vezetékek közötti csatlakozókat. Mindegyik típus különböző helyzetekben működik a legjobban. Ha azt szeretné, hogy projektje jól működjön, a csatlakozót az Ön igényeihez kell igazítania.

Válassza a kártya-lap csatlakozókat, ha:

• Két vagy több nyomtatott áramköri lapot szeretne csatlakoztatni egy eszközön belül.

• Moduláris elektronikát épít, amely egyszerű frissítést vagy javítást igényel.

• Ön bővítő- vagy leánylemezes termékeket tervez.

• A jeleket a PCB-k között külön vezetékek használata nélkül kell továbbítania.

• Kompakt és rendezett elrendezést szeretne egy szekrényen belül.

Ezekkel a csatlakozókkal helyet takaríthat meg, és rendszerezheti eszközét. Gyakran találkozhatunk velük laptopokban, okostelefonokban és más kis elektronikai cikkekben. Jól működnek olyan gépeken is, amelyekhez sok táblára van szükség.

Válasszon vezetéket a kártyához csatlakozókat, ha:

• A készüléken kívülről érkező vezetékeket nyomtatott áramköri lapra kell csatlakoztatnia.

• Érzékelőket, kapcsolókat vagy tápkábeleket szeretne hozzáadni a rendszeréhez.

• Olyan eszközöket épít, amelyek rugalmas vezetékezést vagy egyszerű összeszerelést igényelnek.

• Olyan berendezésekkel dolgozik, amelyek rezgéssel, mozgással vagy zord környezettel szembesülnek.

• A teljes eszköz kinyitása nélkül szeretne javításokat vagy változtatásokat végezni.

A vezeték és az alaplap közötti csatlakozók nagyobb rugalmasságot biztosítanak. Használhatja autókban, háztartási gépekben és gyári gépekben. Ezek megkönnyítik az alkatrészek hozzáadását vagy cseréjét.

Tipp: Mindig nézze meg projektje igényeit, mielőtt kiválasztja a csatlakozót. Gondolja át, hol fogja használni, mennyi hely áll rendelkezésére, és milyen gyakran kell csatlakoztatnia vagy leválasztania az alkatrészeket.

Mérnöki összehasonlítás segítségével dönthet. Tekintse meg az egyes csatlakozók szerkezetét, használati esetét és környezetét. Így kiválaszthatja a legmegfelelőbb típust a tervezéshez, és hosszabb ideig tarthatja készülékét.

A megfelelő csatlakozó kiválasztása

Alkalmazási követelmények

Ki kell választania egy olyan csatlakozót, amely megfelel a projektnek. Minden csatlakozótípusnak megvan a maga formája és a legjobb felhasználási módja. Az alábbi táblázat azt mutatja, hogy melyik csatlakozó működik a különböző munkákhoz:

Mindig ellenőrizze a méretet, a osztástávolságot és azt, hogy mekkora teljesítményre van szüksége a csatlakozónak. Gondolja át, hol fogja használni, és milyen gyakran fogja bedugni vagy kihúzni.

Gyakori kiválasztási hibák

Az emberek néha hibákat követnek el a csatlakozók kiválasztásakor. Ezek a hibák problémákat okozhatnak a készülékben. Íme néhány gyakori:

• Válassza ki a csatlakozót anélkül, hogy gondolna rázásra , hőre vagy használatára. Emiatt túl hamar eltörhet.

• Csak azért válasszon csatlakozót, mert olcsó. Emiatt az eszköz rosszul működhet, ha foglalt.

• Normál csatlakozó használata nehéz helyen. Emiatt leállhat kint vagy a gyárakban.

• A csapok nem illeszkednek megfelelően. Ez rossz épület vagy rossz méret miatt történik.

Megállíthatja ezeket a hibákat, ha időben tudja, mire van szüksége a készüléknek. Mindig gondoljon az alkatrészek, a bevonat és a ház minőségére. Dolgozzon együtt olyan cégekkel, amelyek törődnek a részletekkel, és kínálnak módokat az összehangolásban.

Tippek a hibák elkerüléséhez

Néhány egyszerű tipp követésével jobb döntéseket hozhat. Az alábbi táblázat hasznos tanácsokat ad :

Tipp: Mindig tesztelje a csatlakozót a való életben, mielőtt befejezi a tervezést. Ez segít a problémák korai felismerésében és az eszköz megfelelő működésében.

A csatlakozási lehetőségekről is beszélnie kell a csapatával. Ez segít megtalálni a hibákat, és kiválasztani a legjobb csatlakozót a projekthez.

HRB&HRBCN csatlakozómegoldások

Olyan csatlakozót szeretne, amely jól működik és sokáig tart. A HRB&HRBCN csatlakozó számos választási lehetőséget kínál projektjeihez. Megoldásokat találhat autókhoz, okosotthonokhoz, gyárakhoz és orvosi eszközökhöz. A cég gondoskodik arról, hogy minden csatlakozó megfeleljen a magas követelményeknek. Olyan termékeket kap, amelyek megfelelnek az ISO 9001, UL, TS16949, TUV és VDE teszteknek. Ezek a tanúsítványok azt mutatják, hogy a csatlakozók biztonságosak és megbízhatóak.

A csatlakozó típusok széles skálájából választhat. Egyesek a legjobban a vezetékek táblákhoz való csatlakoztatására szolgálnak. Mások segítenek két tábla összekapcsolásában. Kiválaszthatja az igényeinek megfelelő osztásméretet, formát és borítást. A HRB&HRBCN csatlakozó vízálló opciókat is kínál. Ezek védik készülékeit a víztől és a portól.

Íme egy táblázat, amely megmutatja, mit kap a HRB&HRBCN csatlakozóval:

Ha segítségre van szüksége, beszéljen a HRB&HRBCN Connector csapatával. Megválaszolják kérdéseit, és segítenek kiválasztani a legjobb csatlakozót. Kérhet egyedi tervezést is. A cég K+F csapata csak az Ön projektje számára készíthet csatlakozót.

Tipp: A csatlakozó kiválasztása előtt mindig ellenőrizze a tanúsítványokat és a funkciókat. Ez segít a biztonságos és okos választásban.

Az összes termék és megoldás megtekintéséhez Számos iparághoz és felhasználáshoz talál csatlakozókat. Bízhat a HRB&HRBCN csatlakozóban, amely segít erős és biztonságos eszközök létrehozásában. látogassa meg a HRB&HRBCN Connector webhelyet .

Megállapítható, hogy a kártya és a vezeték közötti csatlakozók nem ugyanazok. A kártyák közötti csatlakozók a nyomtatott áramköri lapokhoz kapcsolódnak, hogy kis eszközöket készítsenek. A vezeték-lap csatlakozók külső vezetékeket kötnek össze a rugalmasabb kialakítás érdekében. Ha a megfelelő csatlakozót szeretné kiválasztani, kövesse az alábbi lépéseket:

• Gondolja át, mire van szüksége projektjének , például térre, és hol fogja használni.

• Együtt dolgozzon csapatával, hogy ellenőrizze az elrendezést és a szükséges anyagokat.

• Győződjön meg arról, hogy a csatlakozó erős és hosszú ideig működik.

• A projekt befejezése előtt próbálja ki a csatlakozókat.

Olyan dolgokat is meg kell vizsgálnia, mint a csatlakozó mérete , mennyi áramot képes kezelni, és hogy megfelel-e a biztonsági szabályoknak. Ellenőrizze, hogy jól működik-e forró, nedves vagy remegő helyeken , hogy az eszköz biztonságban maradjon és minden alkalommal működjön.

GYIK

Mi a fő különbség a kártya-lap és a vezeték-lap csatlakozók között?

Két áramköri kártya összekapcsolásához A vezeték-lap csatlakozók segítségével vezetékeket csatlakoztathat az áramköri laphoz. Mindegyik típus más-más tervezési igényeknek felel meg. kártya-lap csatlakozókat használ .

Mikor érdemes kártya-lap csatlakozót használni?

Kompakt eszközökben érdemes kártya-lap csatlakozókat használni. Ezekkel a csatlakozókkal helyet takaríthat meg, és megőrizheti a formatervezést. A legjobban az elektronikában, például laptopokon és okostelefonokon belül működnek.

Mely iparágak használnak vezetékes csatlakozókat?

Vezetéktől alaplapig csatlakozókat találhat az autóiparban, az ipari automatizálásban, a fogyasztói elektronikában és az orvostechnikában. Ezek a csatlakozók segítenek erős és rugalmas rendszerek felépítésében.

Hogyan válasszuk ki a megfelelő csatlakozási távolságot?

Ellenőrizheti eszköze méretét és jeligényét. A kis távolság szűk helyekre is elfér. A nagy emelkedés erősebb kapcsolatokat biztosít. Mindig igazítsa a hangmagasságot a projekt követelményeihez.

A HRB&HRBCN csatlakozók biztonsági tanúsítvánnyal rendelkeznek?

Igen. A HRB&HRBCN csatlakozók megfelelnek az ISO 9001, UL, TS16949, TUV és VDE szabványoknak. Megbízhat ezekben a csatlakozókban a biztonságos és megbízható teljesítmény érdekében.

Használhat vezetékes csatlakozókat a szabadban?

Ha vízálló vagy korrózióálló típust választ, kültéren is használhatja a vezeték-lap csatlakozókat. Ezek a csatlakozók védik készülékét a víztől és a portól.

Milyen bevonatolási lehetőségek állnak rendelkezésre a csatlakozókhoz?

Választhat arany vagy ónozást. Az aranyozás jobb vezetőképességet és hosszabb élettartamot biztosít. Az ónozás a legtöbb felhasználásnál jól működik, és kevesebbe kerül.
