Fontos választás előtt áll az elektronika terén. A vezeték-huzal csatlakozó két vezetéket köt össze. A vezetéket a kártyához csatlakozó összeköti a vezetéket a nyomtatott áramköri kártyával. A HRB&HRBCN Connecto r megbízható cég mindkét típus esetében. Segítenek azoknak az iparágaknak, amelyeknek szükségük van a dolgok jó működésére. Az autókban a leggyakrabban a vezetékek közötti csatlakozókat használják . Még akkor is jól működnek, ha a dolgok kemények. A megfelelő csatlakozó kiválasztásával a dolgok jobban működnek és illeszkednek egymáshoz.
Kulcs elvitel | Hatás |
A mechanikai feszültségvédelem a káros erőket veszi fel, mielőtt azok elérik a csatlakozási pontokat | Csökkenti annak esélyét, hogy a mozgó alkatrészekben eltörjenek a dolgok |
A kiválasztott csatlakozó hatással van a projekt valós működésére.
Kulcs elvitelek
A vezeték-huzal csatlakozók két vezetéket kötnek össze. Számos felhasználási területen alkalmasak gyors javításokra és változtatásokra.
A vezetékek a kártya csatlakozóihoz a vezetékeket közvetlenül a nyomtatott áramköri kártyákhoz kötik. Lehetővé teszik a dolgok gyors és szerszám nélküli összekapcsolását az elektronikus rendszerekben.
A megfelelő csatlakozó kiválasztásával a rendszer jobban működik és tovább tart. Ez nagyon fontos nehéz helyeken, ahol a dolgoknak erősnek kell lenniük.
A HRB&HRBCN csatlakozók számos választási lehetőséget és segítséget nyújtanak. Ez biztosítja, hogy a legjobbat kapja projektjéhez.
Mindig gondoljon arra, hogy projektjének mire van szüksége, például térre, áramra és környezetre, amikor csatlakozót választ.

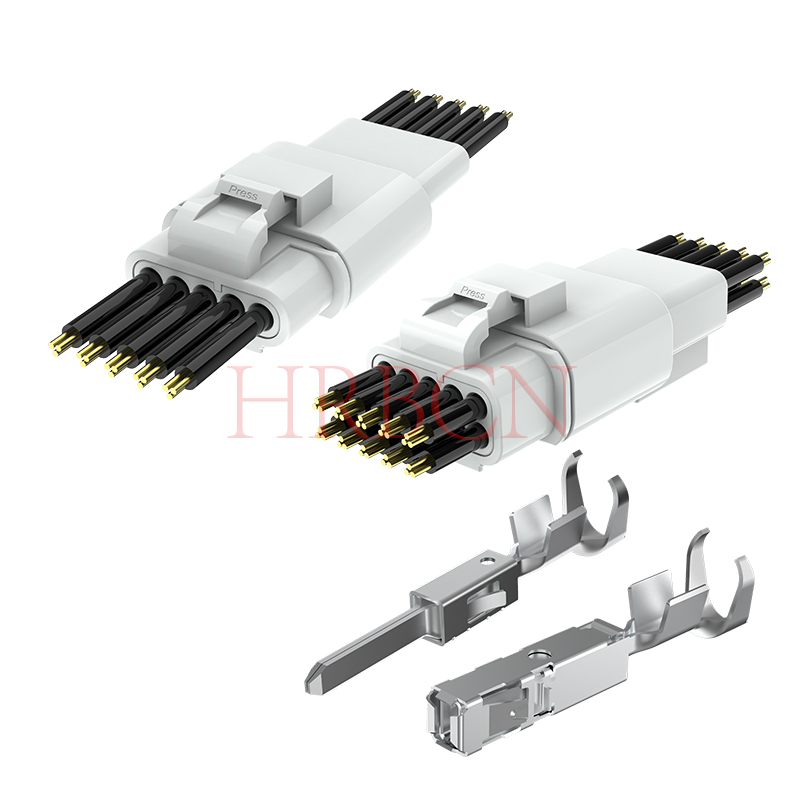

Mi az a vezeték-vezeték csatlakozó
Definíció és funkció
A vezetékek közötti csatlakozó segít két vagy több vezeték összekapcsolásában. Ehhez nem kell forrasztóanyagot használni. Biztonságos kapcsolatot teremt a rendszer vezetékei között. Ez a csatlakozó nem csatlakozik közvetlenül a nyomtatott áramköri laphoz. Összeköti a vezetékeket, így áramot vagy jeleket küldhet, ahol szükséges. Ezeket a csatlakozókat akkor használják, ha gyorsan változtatni kell a dolgokon. Könnyűvé teszik a rendszerek felépítését, javítását vagy frissítését.
HRB&HRBCN csatlakozó termékjellemzők
Ha HRB&HRBCN vezeték-huzal csatlakozót választ, valami erős és rugalmas terméket kap. Ezeknek a csatlakozóknak sok típusa létezik, például apa- és anyaház, krimpelő csatlakozók és tűfejek. Kemény anyagokat használnak a csatlakozások stabilan tartására, még hőség vagy remegés esetén is. Számos lehetőséget és egy teljes házon belüli gyártási folyamatot kap. Ez állandó minőséget és több választási lehetőséget biztosít a projekthez. A HRB&HRBCN csatlakozók globális tanúsítvánnyal rendelkeznek, például UL és VDE. Bízhat benne, hogy biztonságban vannak és jól működnek.
Funkció | HRB&HRBCN csatlakozók | Egyéb vezető márkák |
Széles specifikációs tartomány | Tartalmazza az apa- és anyaházat, a krimpelő csatlakozókat és a több tűfejes konfigurációt. | Korlátozottan elérhető konfigurációk. |
Sokoldalú komponens portfólió | Tartós anyagokból készült a stabil elektromos átvitel érdekében feszültség alatt. | Tartósságban jelentősen eltér. |
Megbízható teljesítmény | Egyenletes teljesítményt biztosít olyan igényes alkalmazásokban, mint az autóipar és az ipari. | A teljesítmény függően változhat az alkalmazástól . |
Átfogó támogatás | Értékesítés előtti, értékesítési és értékesítés utáni szolgáltatásokat kínál az ügyfelek elégedettsége érdekében. | A támogatási szolgáltatások korlátozottak lehetnek. |
Teljes házon belüli gyártás | A gyártási folyamat teljes ellenőrzése a minőség és a rugalmasság érdekében. | A kiszervezett gyártás befolyásolhatja a minőséget. |
Nemzetközi tanúsítványok | Megfelel a globális szabványoknak, beleértve az UL, VDE és USCAR tanúsítványokat. | A tanúsítás megfelelősége eltérő lehet. |
Tipikus alkalmazások
A vezeték-huzal csatlakozókat számos területen használják. A gyárakban csatlakoztatnak . PLC-rendszereket , vezérlőpaneleket és érzékelőket Az elektromos panelek és szekrények segítségével egyszerű és gyors a vezetékezés. A világítási rendszerek, például a LED-lámpák és a mennyezeti elrendezések ezeket a csatlakozókat használják a biztonságos és egyszerű munkavégzés érdekében. Az épületekben a tápdobozokban, csomópontokban és aljzatokban láthatók.
Alkalmazási terület | Leírás |
Gyári automatizálás és robotika | Elengedhetetlen a gépek és a vezérlőrendszerek összekapcsolásához. |
Folyamatirányító és -felügyeleti rendszerek | Biztosítja a megbízható adatátvitelt és vezérlést. |
Épületautomatizálás és HVAC vezérlés | Elősegíti az épületrendszerek hatékony kezelését. |
A vezetékek közötti csatlakozót is használhatja a vezetékek vezetékek közötti csatlakozóhoz való csatlakoztatásához. Ez segít a rendszer különböző részei egyszerű összekapcsolásában.

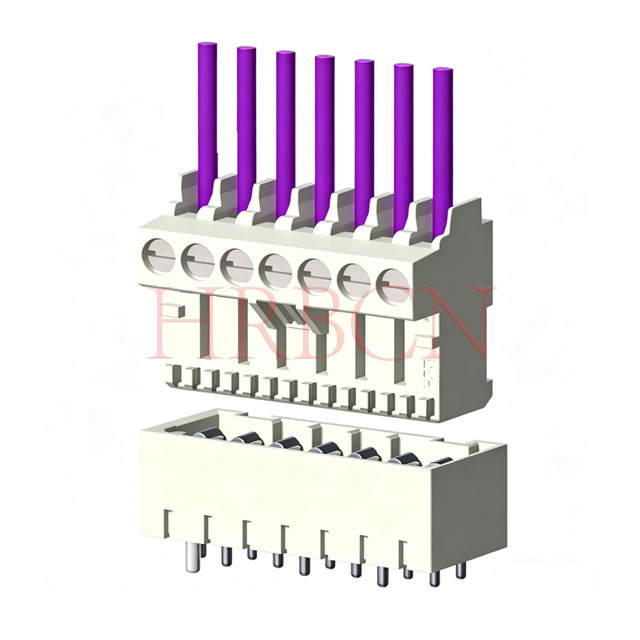

Mi az a vezeték-lap csatlakozó
Definíció és funkció
A vezeték-kártya csatlakozó lehetővé teszi, hogy egy vezetéket csatlakoztasson egy nyomtatott áramköri laphoz. Ehhez a munkához nem kell forrasztóanyagot használnia. Ez a csatlakozó segít erős és állandó kapcsolatok létrehozásában az elektronikában. Gyorsan hozzáadhat vagy eltávolíthat vezetékeket. Ezzel időt takarít meg, amikor épít vagy javít valamit. A vezeték-kártya csatlakozó jeleket és tápfeszültséget is küldhet. Sokféle projektnél működik.
HRB&HRBCN csatlakozó termékjellemzők
Ha egy HRB&HRBCN vezeték-kártya csatlakozót választ, intelligens funkciókat kap, amelyek segítenek jobban és biztonságosabban dolgozni . Ezekkel a csatlakozókkal szerszámok és forrasztás nélkül csatlakoztathatja a vezetékeket az alaplaphoz. Kialakításuk sok NYÁK vastagsághoz illeszkedik. A csatlakozók megakadályozzák, hogy rossz irányba helyezzék el őket. Különféle kódolási lehetőségek vannak az Ön igényei szerint. Rugós érintkezőik miatt több mint 50 alkalommal használhatja őket. A biztonság fontos, így munka közben megérintheti őket.
Funkció/előny | Leírás |
Közvetlen párosítás | Forrasztás nélkül közvetlenül csatlakoztatható a PCB-hez |
Nincs szükség fejlécekre | Lehetővé teszi az egymás melletti felszerelést a lyukak elvesztése nélkül |
Párzásvédelem | Megakadályozza a helytelen elhelyezést a telepítés során |
Változatos kódolás | Számos kódolási lehetőséget kínál az ügyfelek igényeinek kielégítésére |
Szerszámmentes párosítás | A csatlakoztatáshoz nincs szükség szerszámra vagy forrasztásra |
PCB vastagság | Kompatibilis a különböző vastagságú PCB-kkel (1,36 mm-től 1,64 mm-ig) |
Párzási ciklusok | Több mint 50 párosítási ciklust támogat a rugós érintkezőkön keresztül |
Biztonság | Üzem közbeni biztonságos érintésre tervezték |
Tipikus alkalmazások
A vezeték-kártya csatlakozókat számos iparágban használják. Sok helyen segítenek jó elektronikus rendszerek felépítésében.
Tipp: Ha gyors, biztonságos és megismételhető kapcsolatokat szeretne a vezetékek és a nyomtatott áramköri kártya között, használjon vezeték-kártya csatlakozót. Ez gyorsabbá és megbízhatóbbá teszi az építkezést.
Vezeték-vezeték-csatlakozó és vezeték-kártya-csatlakozó összehasonlítása
Csatlakozás típusa és szerkezete
Fontos tudni, hogy az egyes csatlakozók hogyan működnek, mielőtt kiválasztanánk egyet. A vezetékek közötti csatlakozó két vezetéket vagy kábelt köt össze. Ez sima utat biztosít az elektromos áram áramlásához. Ezekben a csatlakozókban krimpelő csatlakozókat, kerek többtűs csatlakozókat és beépített ásókapcsokat találhat. Az emberek használnak vezetékes csatlakozókat kábelkötegek, autók és csónakok készítéséhez. Katonai és űrprojektekben is használják őket.
A vezeték-kártya csatlakozó áramot vagy jeleket küld egy vezetékről a nyomtatott áramköri lapra. Ezek a csatlakozók gyakran préselt huzalérintkezőkkel rendelkeznek műanyag tokban, amely illeszkedik a PCB-fejekhez. A vezeték-kártya csatlakozók lehetnek csavaros sorkapcsok, IDC csatlakozók vagy préselhető csatlakozóaljzatok. A vezérlőpaneleken és az elektronikus eszközökön láthatók.
Csatlakozó típusa | Leírás | Alkalmazások |
Wire-to-Wire | Két különálló vezetéket vagy kábelt köt össze a megszakítás nélküli elektromos út érdekében. | Drótkötegek gyártása, autóipar, tengerészet, katonai, repülőgépipar |
| Tartalmazza a krimpelő csatlakozókat, a kör alakú többtűs csatlakozókat, a beépített ásókapcsokat. |
|
Wire-to-board | A tápfeszültséget vagy a jeleket a vezetékekről közvetlenül a PCB-re irányítja. | Ipari vezérlőpanelek, elektronikai eszközök |
| A NYÁK-fejlécekhez illeszkedő műanyag házban préselt huzalérintkezőket tartalmaz. | Csavaros sorkapcsok, IDC, crimp-to-wire aljzatok |
A HRB&HRBCN csatlakozó mindkét típust számos választási lehetőséget kínál. A csatlakozók erős anyagokat és gondos tervezést használnak a stabil csatlakozások érdekében.
Telepítés és integráció
Azt szeretné, ha a beállítás egyszerű és gyors lenne. A huzal-huzal csatlakozókkal gond nélkül összekapcsolhat két vezetéket. Nincs szükség speciális szerszámokra vagy forrasztásra. Ezekhez a csatlakozókhoz krimpelő vagy bepattintható házakat használhat. Így a dolgok összeállítása gyors és egyszerű.
A vezeték-kártya csatlakozók a vezetékeket egy nyomtatott áramköri kártyához kötik. Néha meg kell forrasztani vagy préselni az érintkezőket. Át kell gondolni, hogy a csatlakozó hogyan illeszkedik a NYÁK-ra, és hogyan működik az elektromossággal. Ezek a csatlakozók segítenek a vezetékek gondos csatlakoztatásában az elektronikus rendszerekben.
Vezeték-vezeték csatlakozó: Két vezetéket egyszerű mechanikus módon összeköt.
Vezeték-panel csatlakozó: A vezetékeket a PCB-hez csatlakoztatja, néha forrasztásra vagy krimpelésre van szüksége.
Vezetéktől alaplapig csatlakozó: Gondosan meg kell tervezni a NYÁK-szerelést és az elektromos áramellátást.
A HRB&HRBCN csatlakozó megkönnyíti mindkét típus telepítését. Olyan opciókat kap, amelyekhez nincs szükség szerszámokra és biztonságos reteszelő részekkel. Ez időt takarít meg, és megkönnyíti a csatlakozást.
Tipp: Válassza ki a projekt beállítási igényeinek megfelelő csatlakozót. A gyors mechanikus csatlakozások segítenek a gyors javításban. A nyomtatott áramköri lapok megfelelőek a fejlett elektronikához.
Megbízhatóság és tartósság
Olyan csatlakozókra van szüksége, amelyekben a nehéz helyeken is megbízhat. A HRB&HRBCN csatlakozó vezeték-huzal csatlakozói erős anyagokat használnak. Elbírják a rázást, a hőt és a kemény munkát. Állandó eredményeket ér el az autókban, a gyárakban és a hajókban.
A vezeték-kártya csatlakozók is nagyon megbízhatóak. A HRB&HRBCN csatlakozó jó anyagokat és intelligens tervezést használ. Biztonságos csatlakozásokat kap, amelyek nem rozsdásodnak és nem törnek el az időjárástól. Ezek a csatlakozók sokszor használhatók, és stabilan tartják az áramot és a jeleket.
Funkció | Wire-to-Wire csatlakozó | Wire-to-Board csatlakozó |
Mechanikai szilárdság | Magas rezgés- és stresszállóság | Erős PCB rögzítés és érintkező kialakítás |
Környezeti tartósság | Ellenáll a hőnek és a zord körülményeknek | Ellenáll a korróziónak és a nedvességnek |
Elektromos megbízhatóság | Stabil teljesítmény és jelátvitel | Konzisztens jeltovábbítás a PCB-re |
Integrációs rugalmasság | Alkalmazható különféle vezetékezési elrendezésekhez | Támogatja az összetett elektronikus elrendezéseket |
A HRB&HRBCN csatlakozó biztosítja, hogy minden csatlakozó megfeleljen a világszabványoknak. Biztonságban érezheti magát, mert UL, VDE és egyéb tanúsítványokkal rendelkeznek.
Megjegyzés: A jó csatlakozók segítik a gépek hosszabb működését, és kevesebb javítást igényelnek. Az erős kialakítás biztosítja, hogy rendszerei jól működjenek.
Az egyes csatlakozótípusok előnyei és hátrányai
Vezeték-vezeték csatlakozó előnyei
Ha egy választ, vezeték-vezeték csatlakozót , sok jó dolgot kaphat a projekthez.
Ezek a csatlakozók könnyen használhatók. Sok dolgozó szereti ezt, mert segít gyorsabban dolgozni és kevesebbet megállni.
Erősek és sokáig bírják. A jó csatlakozók tovább működnek, még kemény helyeken is. Egyes jelentések szerint legalább feleannyi ideig tartanak, mint a szokásosak.
Segítenek a dolgok biztonságában. A vezetékek megfelelő csatlakoztatási módja akár 30%-kal biztonságosabbá teheti a dolgokat . . Ez azt jelenti, hogy a vezetékek szorosak maradnak, és a rendszer biztonságosabb.
Sok munkában használhatod őket. Autókban és gyárakban is dolgoznak.
Állandóan tartják az áramot és a jeleket. Még ha a dolgok megremegnek vagy felforrósodnak is, a kapcsolat erős marad.
Tipp: Ha gyorsan meg kell javítani vagy ki kell cserélni a vezetékeket, használjon vezetékes csatlakozót.
Vezeték és kártya csatlakozó Előnyök
A vezeték-kártya csatlakozónak különleges jó pontjai vannak, főleg az elektronikához.
Helyet takarít meg. Kis méretének köszönhetően szűk helyeken is elfér.
Alacsony és lapos. elfér Mindössze 9,8 mm-es magasságával ott, ahol nincs sok hely.
Sokféleképpen használhatod. Olcsó elektronikában és egyebekben működik.
Erős és megismételhető linkeket hoz létre. Gyorsan hozzáadhat vagy kivehet vezetékeket, ami segít a dolgok építésénél vagy javításánál.
Segít az új dizájnokban. A vezetékeket közvetlenül a nyomtatott áramköri laphoz csatlakoztathatja, ami jobbá teszi a rendszer működését.
Megjegyzés: Mindig gondolja át, hol és hogyan fogja használni a csatlakozót. Ha a megfelelőt választja, a teljesítmény és a jelek jól működnek.
A megfelelő csatlakozó kiválasztása az alkalmazáshoz
Alkalmazási és környezetvédelmi szempontok
Gondolja át, hol fogja használni a csatlakozót. A kültéri és a gyári helyek nehézkesek lehetnek. Problémát okozhat az eső, a por, a vegyszerek, valamint a meleg vagy hideg időjárás. Ha külső csatlakozóra van szüksége, keressen tömítő alkatrészeket, például tömítéseket , o-gyűrűket vagy tömítéseket. Ezek az alkatrészek távol tartják a vizet, port és vegyszereket. Ez segít abban, hogy kapcsolata erős maradjon.
Környezeti tényező | Specifikáció |
Tömítési minősítés | IP67 vagy magasabb, kültéri vagy párás környezetben |
Vegyi ellenállás | Ellen kell állnia a motorolajnak és a fagyállónak |
Hőmérséklet tartomány | -40°C és 125°C között standard; 150°C-ig magas hőmérsékletű környezetekhez |
Az IP-besorolások azt mutatják, hogy a csatlakozók milyen jól blokkolják a port és a vizet.
Mosáshoz vagy víz alatti használatra válasszon IP68 vagy IP69K csatlakozókat.
A napfény és a hőmérséklet-változások fontosak a kültéri beállításoknál.
A gyárakban szükség lehet egy vezeték-vezetékre csatlakozóra, amely kezeli a rázást és a hőt. Az intelligens otthoni elektronikához a kis méretű és jó tömítésű vezeték-lap csatlakozó segíti a rendszer hosszabb élettartamát.
Tipp: Mindig igazítsa a csatlakozó tulajdonságait a munkájához. Ez megőrzi a rendszer biztonságát és megakadályozza a problémákat.
Műszaki és tervezési követelmények
A csatlakozó kiválasztása előtt a műszaki adatokat is ellenőriznie kell. Gondolja át, mekkora áramra és feszültségre van szüksége a rendszernek. A csatlakozó magassága és mérete határozza meg, hogy mekkora teljesítményt képes szállítani és mennyi helyet foglal el. A kis helyek jók az apró eszközök számára. A nagy dobások a nagyobb teljesítményért dolgoznak.
Tervezési tényező | Leírás |
Elektromos | Ellenőrizze a legmagasabb áramerősséget és feszültséget. Tartsa erősen a jeleket a gyors áramkörökben. |
Mechanikai | Nézze meg a csapok közötti távolságot, az élettartamot és a reteszelő alkatrészeket a szoros illeszkedés érdekében. |
Környezeti | Győződjön meg arról, hogy a csatlakozó elviseli a hőt, a nedvességet, a port és a remegést. |
Összeszerelés | Válasszon olyan csatlakozókat, amelyek könnyen telepíthetők és segítenek elkerülni a hibákat. Ezzel időt és pénzt takaríthatunk meg. |
Olyan anyagú csatlakozókat használjon, amelyek nem rozsdásodnak és jó bevonattal rendelkeznek.
Győződjön meg arról, hogy a tűk száma megfelel az energia- és jeligényének.
Nagy munkákhoz válasszon erős zárral és stabil érintkezőkkel ellátott csatlakozókat.
Tegye a csatlakozókat a tábla széléhez közel a könnyű eléréshez, különösen a vezeték-kártya rendszerekben.
Kisméretű készülékekben ne hajlítsa meg a vezetékeket a forrasztási kötések közelében. Használjon húzásmentesítőt a repedések megszüntetésére.
Ha szűk helyen kell kábelt csatlakoztatnia az alaplapi csatlakozóhoz, válasszon egy laposat és könnyen összeilleszthetőt. Az autókban vagy gépekben található kábelkötegeknél az erős zárakkal és nagy teljesítményű vezeték-huzal csatlakozó működik a legjobban.
HRB&HRBCN csatlakozó támogatás és megoldások
Nem kell egyedül választanod. A HRB&HRBCN csatlakozó szakértői segítséget nyújt minden lépésben. Vásárlás előtt tanácsot kaphat, így válassza ki a megfelelő csatlakozót. Amikor megrendeli, egy fiókkezelőt kap, aki folyamatosan tájékoztatja Önt és megválaszolja kérdéseit. Vásárlás után gyors műszaki segítséget és hibaelhárítást kap. A csapat azt ígéri, hogy minden problémát 24 órán belül megold.
Szolgáltatás típusa | Leírás |
Értékesítés előtti szolgáltatás | Szakértői tanácsokat és segítséget kaphat a munkájához legjobban megfelelő csatlakozó kiválasztásához. |
In-Sales szolgáltatás | Számlavezetés a gördülékeny gyártás és szállítás érdekében. |
Értékesítés utáni szolgáltatás | Hosszú távú műszaki segítség és gyors hibaelhárítás, 24 órán belüli válaszokkal. |
Kérhet egyedi megoldásokat is. A HRB&HRBCN Connector K+F csapata az Ön igényeinek megfelelő csatlakozókat készíthet. Ez a speciális vezeték-lap rendszerekhez vagy a kültéri elektromos berendezések masszív csatlakozóihoz működik.
Megjegyzés: A megfelelő csatlakozó biztonságosabbá, megbízhatóbbá és könnyebbé teszi a projektet. Forduljon a HRB&HRBCN csatlakozóhoz segítségért és a feladatához illeszkedő egyedi megoldásokért.
Most már ismeri a nagy különbségeket a vezetékek és a vezetékek közötti csatlakozók között. A megfelelő csatlakozó kiválasztásával a rendszer jobban működik és tovább tart. Segít megállítani a problémákat, és pénzt takarít meg a javításokon. A HRB&HRBCN csatlakozóról ismert, hogy megbízható , sok szempontból hasznos, és nagy segítséget nyújt:
Erősségek | Leírás |
Megbízhatóság | Nehéz helyeken is jól működik |
Sokoldalúság | Sokféle rendszerben használható |
Támogatás | Szakértők segítenek a vásárlás előtt és után |
GYIK
Mi a fő különbség a vezeték-vezeték és a vezeték-lap csatlakozók között?
A vezeték-huzal csatlakozó két vezetéket köt össze. A vezetéket a kártyához csatlakozó összeköti a vezetéket egy nyomtatott áramköri kártyával. Mindegyik más-más elektronikai feladatra készült.
Hogyan válasszam ki a megfelelő csatlakozót a projektemhez?
Gondolja át, mire van szüksége a projektnek. Nézze meg, hol fogja használni, és mit kell tennie. Ellenőrizze, hogy mennyi hely van, mennyi áramra van szüksége, és mennyire biztonságosnak kell lennie. Ha nem biztos benne, kérjen segítséget a HRB&HRBCN csatlakozótól.
Használhatom ezeket a csatlakozókat zord környezetben?
Mindkét típus nehéz helyeken működik. Válasszon tömítésekkel ellátott csatlakozókat, például tömítéseket vagy O-gyűrűket. Győződjön meg arról, hogy IP67-es besorolással rendelkeznek, hogy megakadályozzák a vizet és a port.
A HRB&HRBCN csatlakozók megfelelnek a nemzetközi szabványoknak?
A HRB&HRBCN Connector olyan csatlakozókat készít, amelyek megfelelnek a világ szabályainak. Olyan tanúsítvánnyal rendelkeznek, mint az UL, VDE és TUV. Ez azt jelenti, hogy biztonságosak és jól működnek a rendszerben.
Milyen gyakran tudom csatlakoztatni és leválasztani ezeket a csatlakozókat?
Több mint 50 alkalommal csatlakoztathatja és húzhatja ki a vezetéket a kártya csatlakozóihoz. A huzal-huzal csatlakozók is számos felhasználáson át kitartanak. Ez megkönnyíti a rendszerek felépítését és javítását.
Tipp: Mindig olvassa el a termék adatlapját, hogy megtudja a pontos részleteket és azt, hogy hányszor használhatja a csatlakozót.
