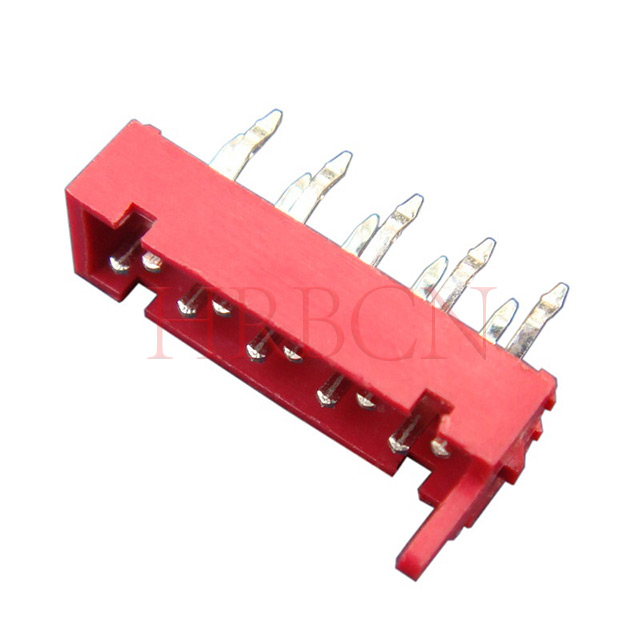

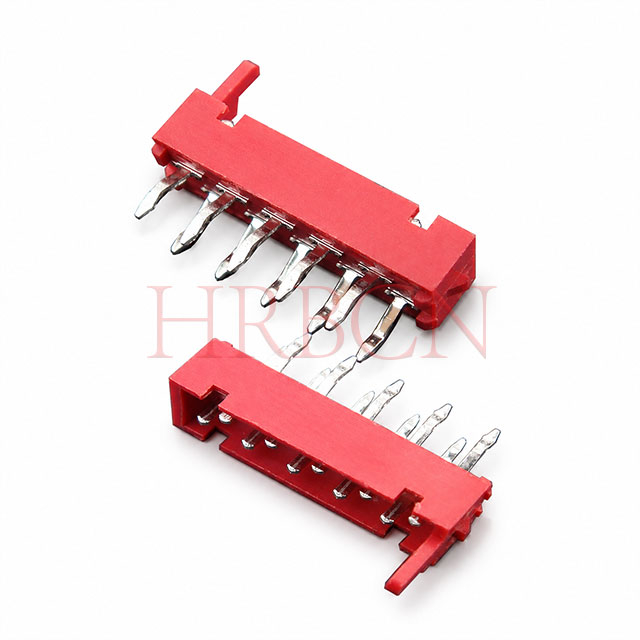

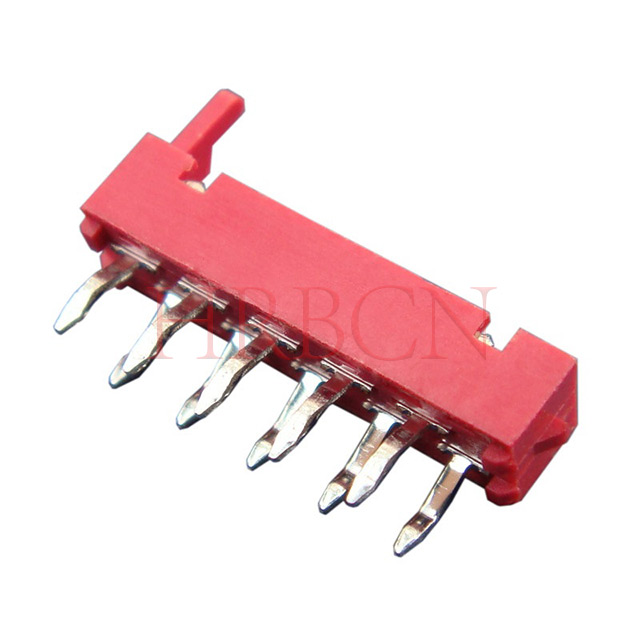

1,27 mm-es osztású, kétsoros dugaszolófej a fedélzeten M25483-2xN

M25483-2xN
Ez az 1,27 mm-es osztásközű, kétsoros DIP fejléc egy nagy pontosságú, megbízható kártya-lap összekötő, amelyet kompakt elektronikus rendszerekhez terveztek. Függőleges átmenőlyukú (DIP) rögzítéssel, piros PA46 UL94 V-0 házzal és ónozott foszforbronz érintkezőkkel rendelkezik, amelyek stabil elektromos teljesítményt biztosítanak az ipari és kereskedelmi alkalmazásokban.
Elérhetőség állapota:
Mennyiség:
Érdeklődik Kosárba helyez

  • M25483-2xN

  • HRB

  • 8536909000

Meghatározás

1,27 mm-es fejléc, dugaszos csatlakozó, függőleges, DIP, kétsoros, 4-24 áramkör

rész sz.
Dimensions
rész sz.
Dimensions
UL94V-0 TÍPUSÚÁramkörökHalvány: AHalvány: BUL94V-0 TÍPUSÚÁramkörökHalvány: AHalvány: B
M25483-2×247.202.54M25483-2×81622.4417.78
M25483-2×369.745.08M25483-2×91824.9823.32
M25483-2×4812.287.62M25483-2×102027.5222.86
M25483-2×51014.8210.16M25483-2×112230.0625.40
M25483-2×61217.3612.70M25483-2×122432.6027.94
M25483-2×71419.9015.24



Jellemzők

- 1,27 mm-es finom osztású kétsoros kialakítás, kompakt szerkezet, nagymértékben megtakarítva a PCB elrendezési helyet

- Függőleges DIP átmenő furat rögzítési módszer, amely kompatibilis a hullámforrasztási és kézi forrasztási eljárásokkal

- Testreszabható érintkezési tartomány 2 érintkezőtől 24 érintkezőig, hogy megfeleljen a különböző kártyák közötti csatlakozási követelményeknek

- Kiváló minőségű PA46 UL94 V-0 ház, kiemelkedő magas hőmérsékleti ellenállás és égésgátló teljesítmény

- Precíziós ónozott foszforbronz érintkezők, alacsony érintkezési ellenállás és stabil elektromos teljesítmény

- Beépített hibás behelyezés elleni polarizációs kulcs a fordított összeszerelés elkerülése és az összeszerelés hatékonyságának javítása érdekében

- Szabványos ipari párosítási méret, teljes mértékben kompatibilis a hagyományos 1,27 mm-es vezetéktől a kártyáig és az alaplapig tartó kiegészítőkkel

- RoHS-kompatibilis, ólommentes és környezetbarát

Alkalmazás

Ez az 1,27 mm-es kétsoros függőleges DIP-dugafej ideális nagy pontosságú és korlátozott helyű csatlakozási forgatókönyvekhez, széles körben alkalmazva

  • Ipari vezérlőberendezések

  • Automatizált rendszerek

  • Vizsgáló és mérőműszerek

  • Drón elektronika

  • Szórakoztató elektronikai eszközök

  • Beágyazott PCB modulok és miniatűr jelátviteli rendszerek



Jelenlegi értékelés
1A AC DC
Névleges feszültség
100V AC DC
Hőmérséklet tartomány
-40°C~+105°C
Érintkezési ellenállás
10mΩ max.
Szigetelési ellenállás
1000MΩ min.
Feszültségtűrő
500V AC/perc
Vezeték mérete
AWG28
Anyag
HSG: Nylon46 (piros) UL94V-0
Terminál: Phosphor bronze
Terminál befejezése
Nikkelezett ón

K: Milyen a táblák közötti fejléc magassága?

V: Ez a csatlakozó szabványos, 1,27 mm-es finom osztású, kétsoros kialakítást alkalmaz, amely alkalmas kompakt PCB-kártya-kártya-csatlakozásra.

K: Milyen rögzítési típust használ ez az 1,27 mm-es fejléc?

V: Ez egy függőleges DIP átmenő furatú csatlakozófej, amely támogatja a hullámforrasztást és a kézi forrasztást a stabil PCB rögzítéshez.

K: Milyen tűszám érhető el ehhez a csatlakozóhoz?

V: Az 1,27 mm-es kétsoros fejléc támogatja a testreszabható tűszámokat 2 tűtől 24 tűig, hogy megfeleljen a különböző projektszükségleteknek.

K: Milyen anyagból készült a ház?

V: A fejléc háza kiváló minőségű PA46 anyagból készült, UL94 V-0 égésgátló fokozattal, magas hőmérséklet-állósággal és szigetelési stabilitással.

K: Mire használják ezt az 1,27 mm-es fejlécet főleg?

V: Mag kártya-kártya csatlakozóként szolgál a jelátvitelhez, széles körben használják precíziós elektronikus berendezésekben, amelyek kompakt, 1,27 mm-es osztásközt igényelnek.

K: Ez a függőleges DIP-fejléc támogatja a testreszabott szolgáltatást?

V: Igen, professzionális testreszabást biztosítunk a tűk mennyiségéhez és a műszaki paraméterekhez, hogy megfeleljenek az egyedi PCB csatlakozási követelményeknek.

K: Ez az 1,27 mm-es kétsoros fejléc környezetbarát?

V: Minden specifikáció teljes mértékben megfelel a RoHS és a REACH környezetvédelmi szabványoknak, alkalmas a globális piaci értékesítésre.
