K: Milyen típusú csatlakozók ezek?

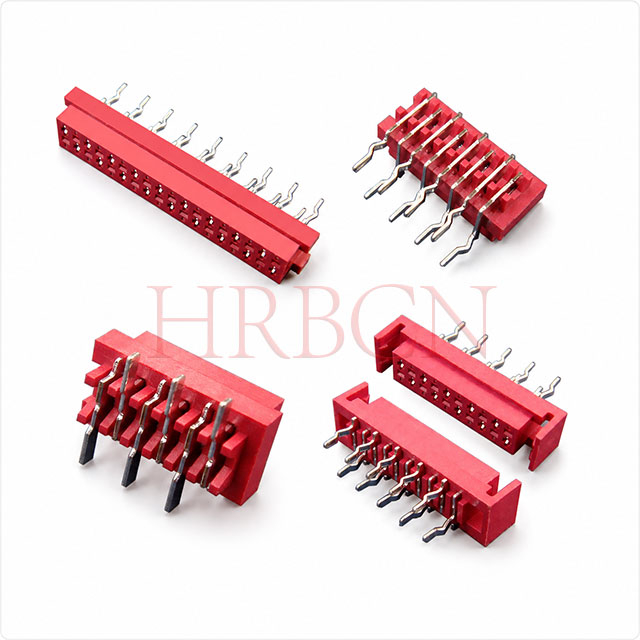

V: Mindegyik 1,27 mm-es osztásközű, kétsoros tábla-lap aljzatház, közvetlen PCB-párosításra tervezve.

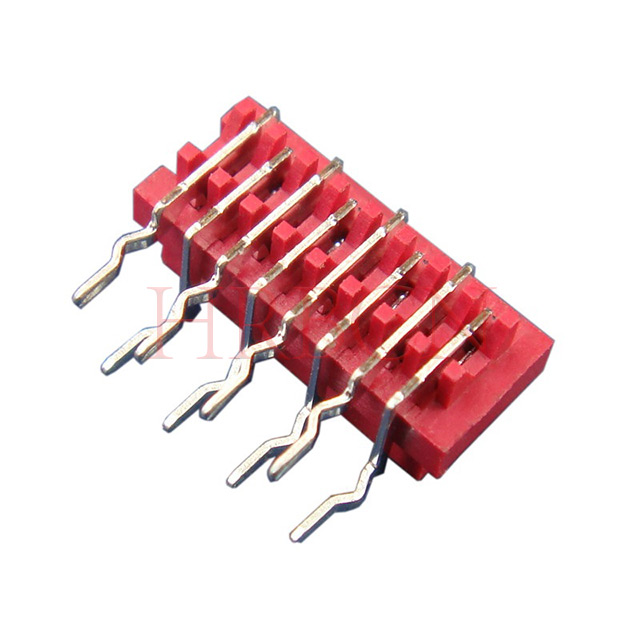

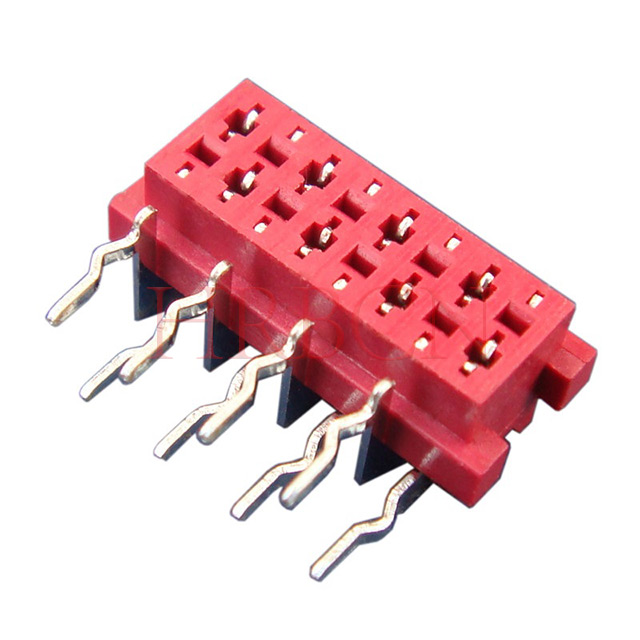

M25481R: Aljzat a fedélzeten | Oldalsó bejegyzés | DIP

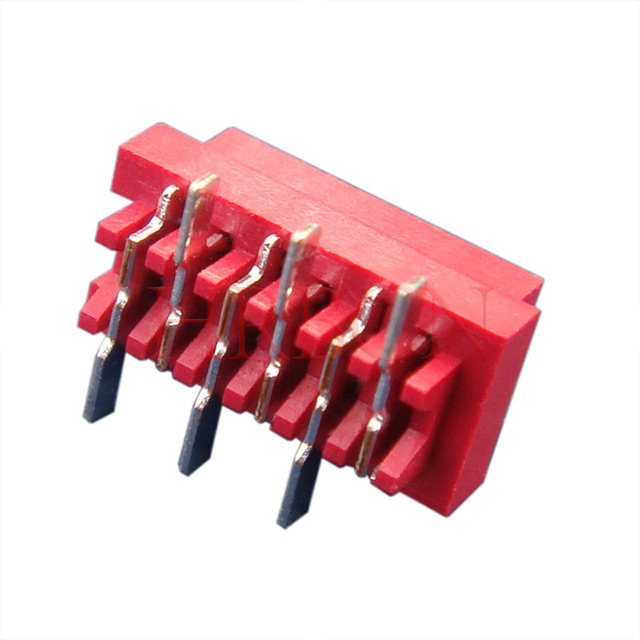

M25482: Nő a fedélzeti csatlakozó | SMD | Normál típus

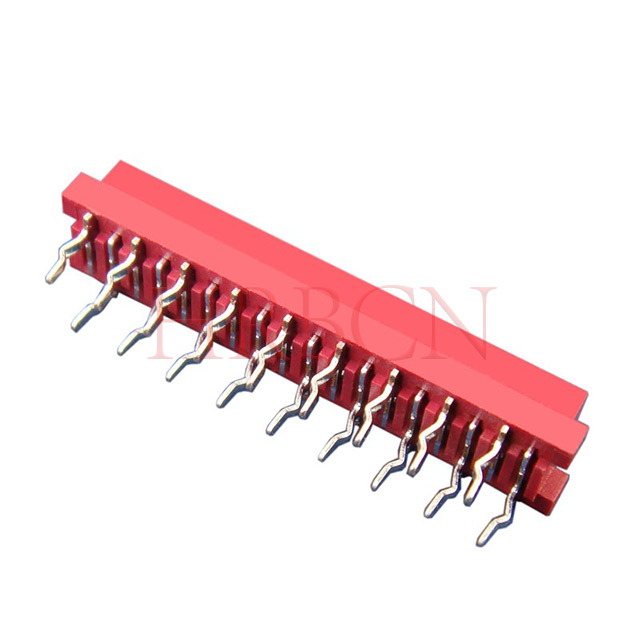

M25481 ：Nő a fedélzeti csatlakozó | Legfelső bejegyzés | DIP

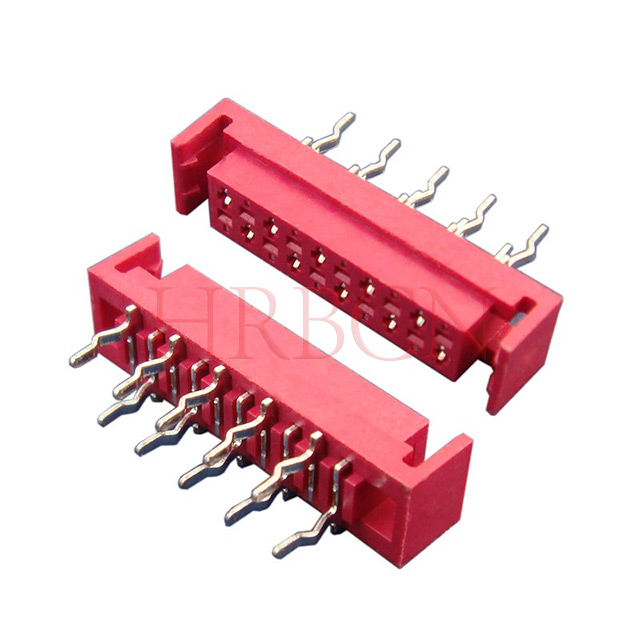

M25484R ：Aljzat a fedélzeten | Top Entry SMD reteszekkel
M25484 ：Nyitó a fedélzeten | Felső bejárat reteszekkel
K: Hogyan válasszunk ezek közül a női fedélzeti csatlakozók közül?V: Válassza ki a három kulcstényező szerint: illeszkedési irány (felső bemenet / oldalsó bemenet), NYÁK szerelési típusa (DIP / SMD) és hogy szükség van-e reteszelő reteszre.
K: Mikor válasszuk az oldalsó belépési típust?
V: Válassza az M25481R-t, ha a nyomtatott áramköri lapja csak oldalsó illesztést tesz lehetővé, vagy nincs elegendő hely a tetején.
K: Mi a különbség a DIP és az SMD verziók között? V: A DIP modellek megfelelnek a hullám- és a kézi forrasztásnak. Az SMD modellek illeszkednek az újrafolyós forrasztáshoz, helyet takarítanak meg a PCB-ben, és támogatják az automatikus szalag- és tekercsgyártást.
K: Szükségem van reteszekkel ellátott csatlakozóra? V: Válassza az M25484 vagy M25484R reteszekkel ellátott berendezést a vibráció vagy gyakori mozgás hatására működő berendezésekhez, hogy a csatlakozás stabil és laza legyen. Általános statikus használatra elegendőek a retesz nélküli normál típusok.
K: Mi ennek a női háznak a magassága?
V: Szabványos 1,27 mm-es kétsoros osztásközt alkalmaz, amely kiválóan kompatibilis a megfelelő tűfejekkel.
K: Milyen PIN-kódok állnak rendelkezésre?
V: Testreszabható tűszámok 2 érintkezőtől 24 érintkezőig, hogy megfeleljenek a különféle PCB-elrendezési követelményeknek.
K: Milyen anyagból készült a ház?
V: A ház piros PA46 műszaki műanyag, UL94 V-0 égésgátló minősítéssel, kiváló hőállósággal és szigeteléssel.
K: Mik az elektromos besorolások?
V: A névleges áram max. 1A és a névleges feszültség 100V AC/DC, ideális jelátvitelhez.
K: Mi az üzemi hőmérsékleti tartomány?
V: Stabilan működik -40 ℃ és +105 ℃ között, alkalmas a legtöbb ipari és kereskedelmi környezetre.
K: Szükségem van vezetékekre vagy kábelekre a csatlakozáshoz?
V: Nem. Pusztán az alaplapok közötti csatlakozásra szolgál. Két PCB közvetlenül kapcsolódik egymáshoz.
K: Az érintkezők tartósak?
V: A belső érintkezők foszforbronzból készülnek, ónozással, alacsony érintkezési ellenállással és jó antioxidációs teljesítménnyel a hosszú élettartam érdekében.
K: Van benne téves beillesztés elleni kialakítás?
V: Igen. A beépített polarizációs kulcs megakadályozza a fordított párosítási és összeszerelési hibákat.
K: Ez a termék környezetbarát?
V: Minden termék teljes mértékben megfelel a globális piaci alkalmazásra vonatkozó RoHS szabványoknak.
K: Milyen forrasztási folyamatot támogat a DIP fejléc?
V: Függőleges átmenő furatú DIP kialakítás (M25481, M25481R sorozat és M25484 sorozat), kompatibilis a hullámforrasztással és a kézi forrasztással.
K: Milyen forrasztási folyamatot támogat az SMD fejléc?
V: Felületre szerelhető kialakítást alkalmaz (M25482 sorozat és M25484R sorozat), amely alkalmas újrafolyó forrasztásra. Az automatizált gyártáshoz szalagos és tekercses csomagolás is elérhető.
