K: Milyen fejléc-tájolást alkalmaz ez a kétsoros, 2,0 mm-es vezetéktől a kártyáig terjedő vízálló csatlakozó?
V: Ez a sorozat 180°-os egyenes függőleges PCB-fejléccel rendelkezik, amely eltér a 90°-os derékszögű változattól. Függőleges áthaladásra tervezték
lyukforrasztás PCB lapokra.
K: Milyen vezetékmérő kompatibilis ezzel a kétsoros, vízálló vezeték-lapra csatlakozóval?
V: AWG 22-24 vezetékeket fogad. Kérjük, válassza ki a megfelelő szilikon huzaltömítéseket a huzal tényleges külső átmérője alapján.
K: Ez a kétsoros csatlakozó megőrzi az IP67-es teljesítményt a teljes párosítás után?
V: Igen. Teljesen párosítva és megfelelő huzaltömítésekkel szerelve eléri az IP67 besorolást az IEC 60529 szerint. Nem alkalmas
folyamatos mélyvízi merítés.
K: Milyen tűszám érhető el az M20036-2XN-W sorozathoz?
V: Kétsoros konfigurációk állnak rendelkezésre 3 tűvel vagy soronként 4 tűvel, nevezetesen 2 × 3 tűs és 2 × 4 tűs opciók.
K: Mekkora a behelyezési és kihúzási ereje ennek a 2,0 mm-es, vízálló vezeték-lapra csatlakozónak?
V: A tüskénkénti maximális behelyezési erő 8 N, a minimális tüskénkénti visszahúzó erő pedig 0,98 N. Vizsgálati feltételek: tesztelje a reteszelőket 5±2 mm/s sebességgel. A túlzott illeszkedési erő károsíthatja a házat vagy a csatlakozókat.
K: Mekkora kapocstartó erőt tud biztosítani a ház?

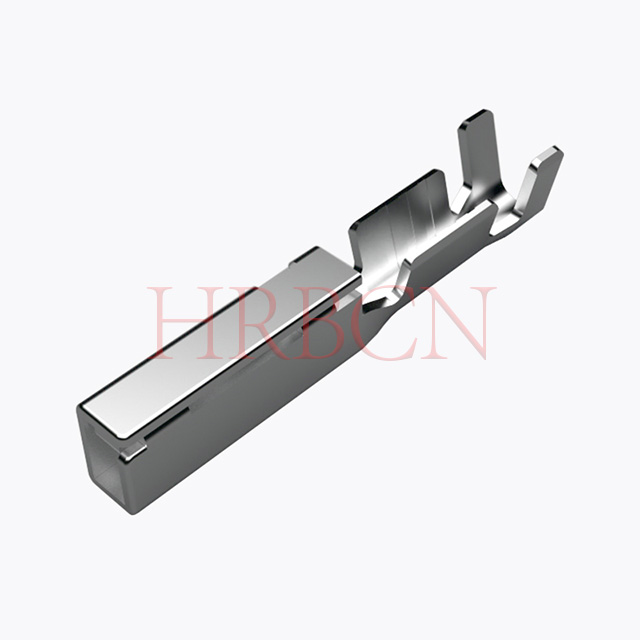

V: A préselt kapocs minimális tartóereje a házban 24,5 N. Megakadályozza a kapcsok kimozdulását vibráció, ütés és huzalhúzás hatására. A terminálok helytelen behelyezése csökkenti a rögzítési teljesítményt.
K: Mekkora a csatlakozóház zárszilárdsága?
V: A pozitív zárház zárszilárdsága ≥50 N, axiálisan húzható csatlakozókkal tesztelve 1–5 mm/sec sebességgel. A robusztus reteszelő szerkezet stabil párosítást biztosít kemény vibrációs környezetben.
K: Milyen rezgésállóságot kínál ez a 2,0 mm-es vízálló csatlakozó?
V: A párosított csatlakozó ellenáll a 10 Hz-től 500 Hz-ig terjedő vibrációs sweep-nek, ciklusonként 15 perc, 12 ciklus a három egymásra merőleges irányban (összesen 36 ciklus, kb. 9 óra). Tesztelés után: nincs külső sérülés, érintkezési ellenállás ≤20 mΩ, pillanatnyi folytonossági zavar ≤1 mikroszekundum.
K: Milyen mechanikai ütési szintet képes túlélni a csatlakozó?
V: Túléli az 50 g, 11 ms félszinuszos sokkot ±X, ±Y, ±Z tengelyeken (összesen 18 ütés). A tesztelés utáni érintkezési ellenállás ≤20 mΩ marad, ≤1 mikroszekundum megszakítással, ami megbízható jel-/erőátvitelt biztosít ütési körülmények között.
K: Hogyan működik a csatlakozó hősokk esetén?
V: A párosítatlan minták 48 cikluson esnek át -40 °C és +130 °C között, mindegyik szélsőségnél 30 perces várakozási idővel. Tesztelés után: érintkezési ellenállás ≤20 mΩ, nincs dielektromos törés 500 V AC feszültségnél és szigetelési ellenállás ≥500 MΩ, széles hőmérsékletű, zord környezetekhez alkalmas.
