P/N definíció
M20032 -2X É -NY
① ② ③ ④
①M20032: HRB sorozat, dugó
②2: kétsoros;
③N: A tűk száma soronként 3/4 tű
④W: A ház színe fehér
M20036 -2X É -NY
① ② ③ ④
①M20036: HRB sorozat, 180°-os PCB fejléc
② 2: kétsoros;
③ N: A tűk száma sorban 3/4 tű
④W: A ház színe fehér
Főbb jellemzők
IP67 vízálló és porálló besorolás az IEC 60529 szerint poros és nedves kültéri működési körülményekhez
Kétsoros, 180°-os egyenes, függőleges NYÁK-fejléc, kompakt, nagy sűrűségű elrendezés a NYÁK-ba szerelhető vezeték-lap összekötéshez
A TPA másodlagos reteszelő mechanizmus megakadályozza a terminálok visszahúzódását vibráció és ütés hatására a kábelköteg hosszú távú megbízhatósága érdekében
PBT UL94 V-0 égésgátló ház, ónozott rézötvözet érintkezők, széles üzemi hőmérséklet: -40 ℃ ~ +130 ℃
Névleges 3A / 100V AC/DC, támogatja az AWG 22-24 vezetékmérőket
Az integrált szilikon tömítőelemek teljes tömítést biztosítanak, ha teljesen illeszkednek
2×3 tűs, 2×4 tűs kétsoros konfigurációkban kapható
RoHS és REACH kompatibilis

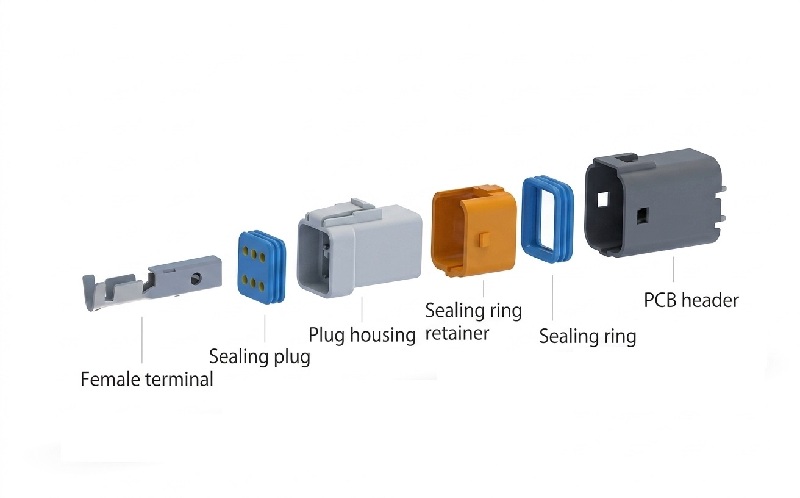

Robbantott nézet
A vízálló tömítések, tömítések és krimpelő csatlakozók a dugóval és a NYÁK-fejléccel együtt működnek, így víz-, porálló és stabil elektromos csatlakozásokat biztosítanak.
Alkalmazási mezők
A HRB vízálló csatlakozókat széles körben alkalmazzák számos zord körülmények között, stabil jelet és
erőátvitel kültéri és mobilitás-orientált eszközökhöz.
- Kültéri felszerelések : Fűnyírók és egyéb kerti gépek, ellenállnak a pornak, a nedvességnek és a külső hőmérséklet-ingadozásnak.
- Jármű 360°-os térhatású rendszer : autóipari panoráma képalkotó rendszerek, megbízható csatlakozás a járműbe szerelt kamera jeléhez
terjedés.
- Mezőgazdasági UAV : Mezőgazdasági permetező drónok, amelyek ellenállnak a nedvességnek, a pornak és a mezőgazdasági terület zord környezetének.
- Autóipari tolatókamera : Gépkocsi tolatókamera kábelköteg, stabil jelkimenet a jármű látóelemeihez.
- Kültéri kerékpárok : E-kerékpárok és kültéri kerékpárok, tartós csatlakozás a táp- és jeláramkörökhöz.
- Motoros kerekesszék : Elektromos mozgatható kerekesszékek, garantálják a mozgást segítő eszközök biztonságos és megbízható áramellátását.
