Gyakran Ismételt Kérdések
Műszaki GYIK
1. kérdés: Milyen huzalszelvény illeszkedik az M2051-N betápláláshoz az IDC-n keresztül?
V: AWG22~26 diszkrét egyvezetőhöz tervezve, szabványos 2,54 mm-es osztással.
2. kérdés: Mik a különbségek az Alkalmazásban: polarizáló fülekkel és polarizáció nélkül?
A válaszok alább találhatók:
①Polarizáló fülekkel
Beépített polarizációs fülekkel rendelkezik, amelyek biztosítják a megfelelő illeszkedést.
Megakadályozza a helytelen behelyezést, és csökkenti a rossz huzalozás vagy csatlakozási hibák kockázatát.
Olyan alkalmazásokhoz ajánlott, ahol a megbízható, hibamentes összeszerelés kritikus.
Kapható beépített polarizációs fülekkel, hogy megakadályozzák a hibás illeszkedést és biztosítsák a csatlakozó megfelelő tájolását az összeszerelés során
②Polarizáló fülek nélkül
Szabványos csatlakozó kialakítás polarizációs jellemzők nélkül.
Nagyobb illeszkedési rugalmasságot kínál, de megfelelő beállítást igényel a telepítés során.
Alkalmas olyan alkalmazásokhoz, ahol a csatlakozó tájolása egyértelműen azonosítható, és a hibás illeszkedés kockázata alacsony.
Nem polarizált változatok is elérhetők olyan alkalmazásokhoz, ahol nincs szükség kulcsra.
Megjegyzés: Az elektromos és IDC krimpelési teljesítmény mindkét változatnál azonos.
3. kérdés: Ez az IDC kapcsolódhat közvetlenül a PCB fejléchez?V: Csak közvetett PCB-csatlakozás, párosítsa az M2545 függőleges és az M2545R derékszögű PCB-fejléccel a vezeték-lap összeszereléshez.
4. kérdés: Rendelkezésre áll a megfelelő védőburkolat?V: Kompatibilis az M2053 sorozatú burkolattal, amely megvédi a csapokat a portól, nedvességtől és törmeléktől.
5. kérdés: A szigetelőház anyaga és gyúlékonysági foka?V: UL94V-2 égésgátló nylon; ónozott rézötvözet érintkezők, RoHS-kompatibilis.
6. kérdés: Megvalósítható-e a kábel középső átvezetése?V: Igen, az átvezető szerkezet lehetővé teszi a folyamatos vezetékes vezetékezést a kész kábelköteg elvágása nélkül.
7. kérdés: Milyen előnyei vannak a 180°-os IDC-bemeneti csatlakozónak?
V: A legfontosabb előnyök a következők:
Támogatja a láncos vezetékezést, lehetővé téve több csatlakozó telepítését egyetlen kábelszerelvényre.
Csökkenti a kábel- és összeszerelési költségeket a szükséges különálló kábelkötegek számának minimalizálásával.
Ideális buszarchitektúrákhoz és elosztott I/O-rendszerekhez.
Leegyszerűsíti a helyszíni karbantartást, mivel az egyes eszközök gyakran a teljes kábelszerelvény cseréje nélkül is leválaszthatók.
Tipikus alkalmazások: Ipari I/O modulok, LED kijelző rendszerek, vezérlőhálózatok és több kártyás szerelvények.
8. kérdés: Melyik csatlakozótípust válasszam, a zárt végű IDC-t vagy az IDC-n keresztül történő betáplálást?
V: A kiválasztás az alkalmazás követelményeitől függ:
| Alkalmazás | által javasolt csatlakozó |
|---|
| Pont-pont kapcsolatok | 90° IDC zárt vég |
| Helyszűke kialakítások | 90° IDC zárt vég |
| Magas vibrációjú környezet | 90° IDC zárt vég |
| Daisy-lánc vezetékezés | 180° IDC átvezetés |
| Többtáblás rendszerek | 180° IDC átvezetés |
| Busz vagy elosztott I/O architektúrák | 180° IDC átvezetés |
| Költségérzékeny kábelszerelvények | 180° IDC átvezetés |

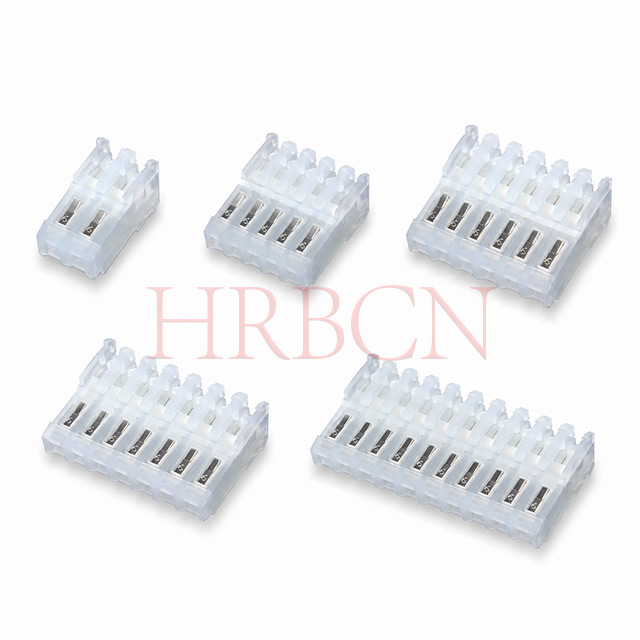

1. kérdés: Rendelkezésre álló tűk száma az M2051-N sorozathoz?
V: A standard tartomány 2P és 24P között, a testreszabott tű pozíciók tömeges megrendelés esetén alkudhatók.
2. kérdés: Mi az Ön MOQ-ja a szokásos raktárkészletekre?V: Kis MOQ a raktáron lévő specifikációkhoz; a testreszabott szín/specifikáció magasabb minimális rendelési mennyiséget igényel.
Q3: Átfutási idő a minta- és tömeggyártáshoz?V: A mintákat 1-3 munkanapon belül szállítják; tömeges rendelések 7-15 munkanap körül a mennyiségtől függően.
4. kérdés: Testreszabhatjuk a ház színét vagy az érintkező bevonatát?V: Egyedi fekete/egyéb házszínű, aranyozott érintkezők kaphatók nagy volumenű megrendelésekhez.
5. kérdés: Rendelkezésre állnak-e ingyenes minták az ügyfélteszthez?V: Ingyenes kis mennyiségű mintát kínálnak, a vevő fedezi a nemzetközi futárfuvarozást.
