M2545-NK 2,54 mm-es függőleges huzal a táblafejhez | HRB

Megosztani:

M2545-NK 2,54 mm-es függőleges huzal a táblafejhez | HRB

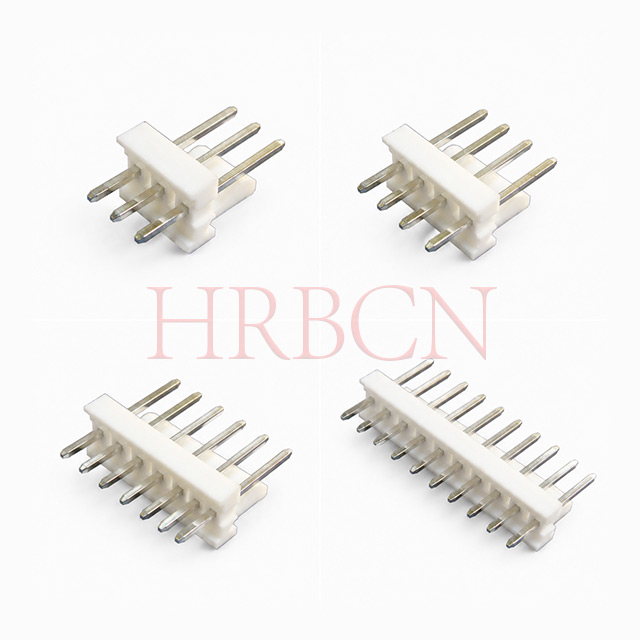

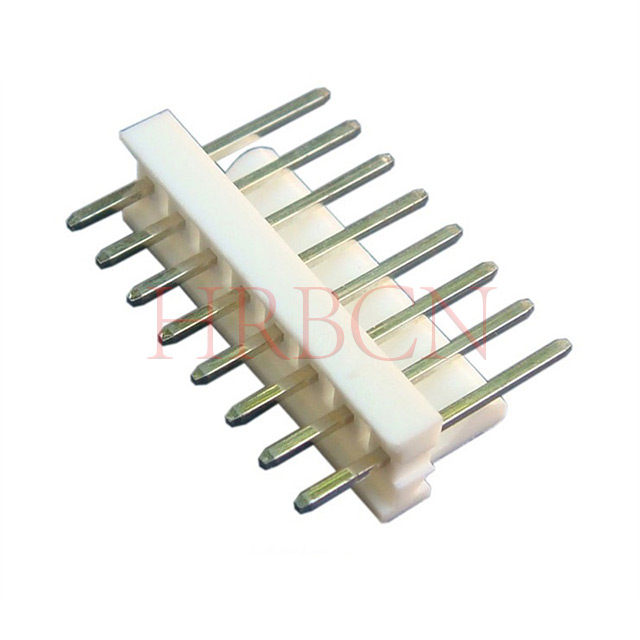

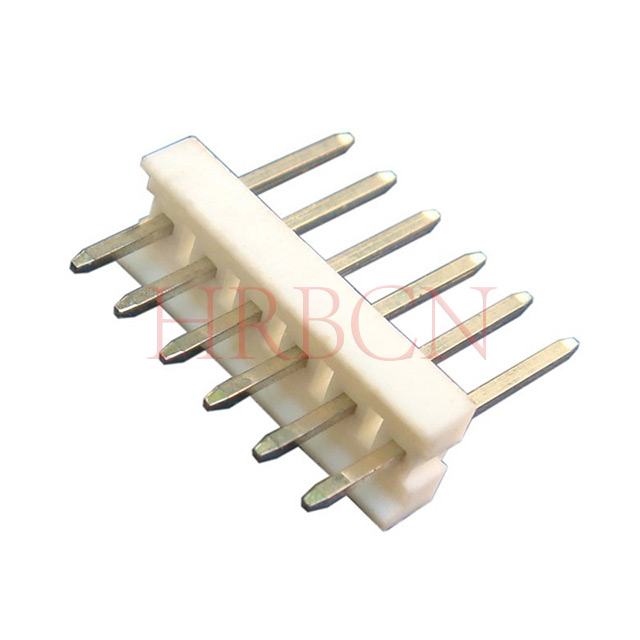

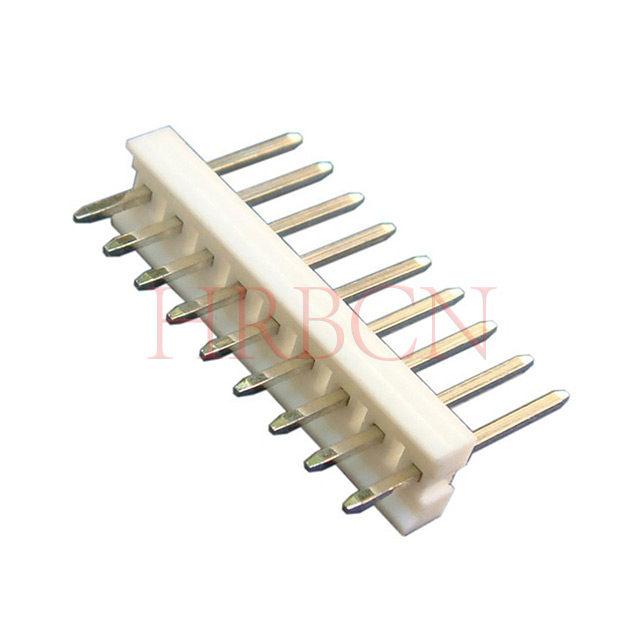

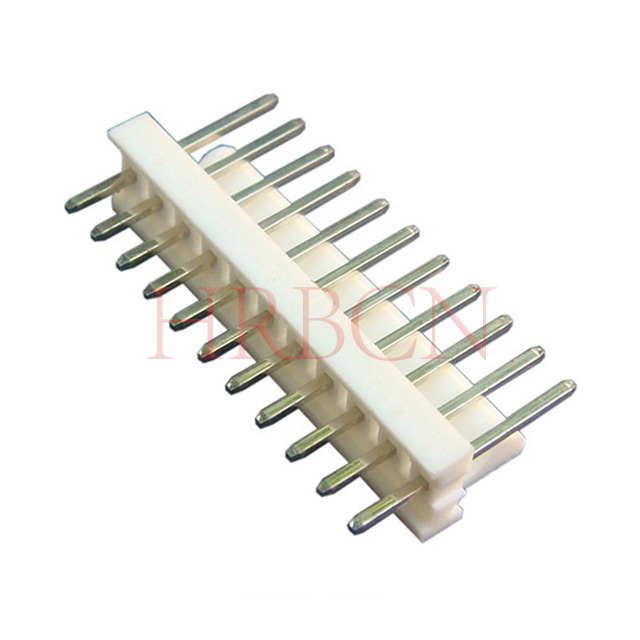

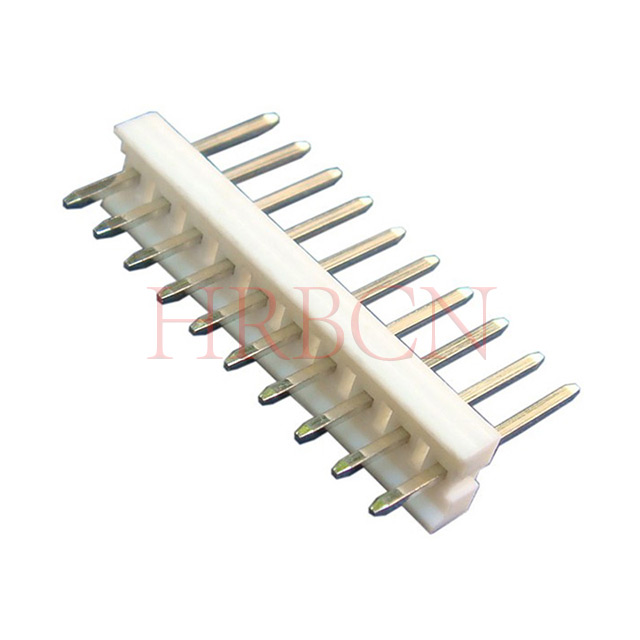

Az M2545-NK függőleges vezeték-lapfejléc szabványos 2,54 mm-es középvonali osztással és egysoros kialakítással, átmenő furatú rögzítési szerkezettel rendelkezik. Négyszögletes ónozott érintkezőkkel és égésgátló házzal felszerelt, polarizált szerkezettel és súrlódó zárral rendelkezik a stabil illeszkedés érdekében. Több szabványos tűszámmal elérhető, ez a sorozat teljes mértékben kompatibilis a főbb IDC kábelszerelvényekkel és a megfelelő csatlakozóaljzatokkal. Megbízható elektromos és mechanikai teljesítményt nyújt, széles körben alkalmazva elektronikus eszközök jel- és kis teljesítményű csatlakozási forgatókönyveiben. Minden termék megfelel a globális környezetvédelmi szabványoknak.

Elérhetőség állapota:

Mennyiség:



Érdeklődik Kosárba helyez

Modell:
M2545-NK
Márka:
HRB
Kód:
8536909000

2,54 mm-es (0,100') függőleges vezeték és tábla fejléc, egysoros, átmenő furattal

HRB P/N definíció

M2545-NK

① ②③④

①M2545: HRB sorozat

②Üres: Függőleges

③N: csapok száma: 2-16

④K: Burkolt

M2545-NK méret

HRB cikkszám		Dimensions		rész sz.		Dimensions
UL94V-0 TÍPUSÚ	Áramkörök	Halvány: A	Halvány: B	UL94V-0 TÍPUSÚ	Áramkörök	Halvány: A	Halvány: B
M2545-2-K	2	5.08	2.54	M2545-10-K	10	25.40	22.86
M2545-3-K	3	7.62	5.08	M2545-11-K	11	27.94	25.40
M2545-4-K	4	10.16	7.62	M2545-12-K	12	30.48	27.94
M2545-5-K	5	12.70	10.16	M2545-13-K	13	33.02	30.48
M2545-6-K	6	15.24	12.70	M2545-14-K	14	35.56	33.02
M2545-7-K	7	17.78	15.24	M2545-15-K	15	38.10	35.56
M2545-8-K	8	20.32	17.78	M2545-16-K	16	40.645	38.10
M2545-9-K	9	22.86	20.32

Legfontosabb specifikációk

Mechanikai és fizikai tulajdonságok

Haladás: 2,54 mm / .100' középvonal
Konfiguráció: Egysoros, függőleges 180°-os egyenes tájolás
Szerelési mód: átmenő furatú DIP forrasztás
Elérhető pozíciók: 2-16 tűk, egyéni tűk száma elfogadható
Ház anyaga: UL94 V-0 égésgátló poliészter
Érintkezőanyag: sárgaréz, tiszta ónozással
Üzemi hőmérséklet: -40°C és +130°C között

Elektromos minősítések

Névleges áram: 4A (max. érintkezőnként)
Névleges feszültség: 250 V AC
Érintkezési ellenállás: 3mΩ max.
Szigetelési ellenállás: 5000 MΩ min.
Ellenálló feszültség: 2200V/AC (1 perc)

Forrasztási teljesítmény

Ajánlott forrasztási hőmérséklet: 245°C ±0,5°C
Forrasztási idő: 4±0,5 másodperc
Szerkezeti teherbírás a ház és a csap között: ≥ 2,0 kg

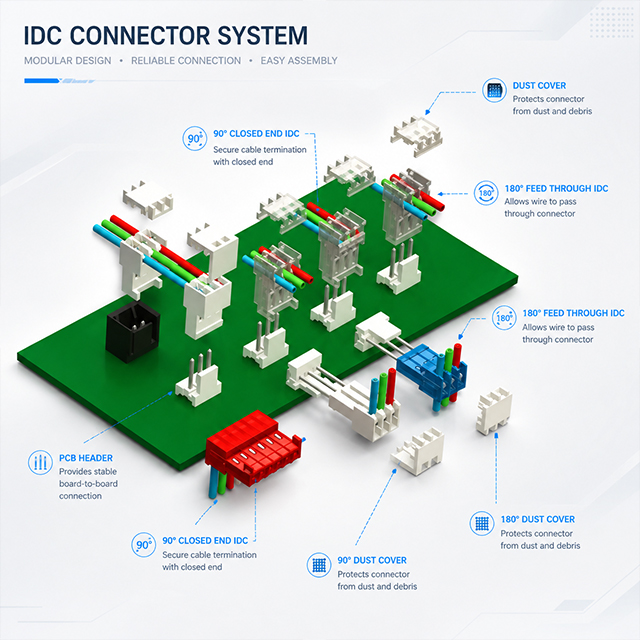

Párosítási diagram

Párosítás 90°-os zárt végű IDC-vel

Párosítás 180°-os betáplálással IDC-n keresztül

2,54 mm-es csatlakozó NYÁK rögzítése

Gyakran Ismételt Kérdések (GYIK)

Műszaki GYIK

K: Milyen csatlakozó csatlakozók működnek ezzel a függőleges fejléccel?

V: Megfelel a szabványos 2,54 mm-es IDC-csatlakozóknak, beleértve a 90°-os zárt végű és 180°-os átvezető IDC-kábel-szerelvényeket az univerzális vezeték-kártya párosításhoz.

K: Testreszabhatom a tűk számát vagy speciális specifikációkat?

V: A standard opciók 2 tűtől 16 tűig terjednek. Egyedi tűhossz, speciális bevonat és nem szabványos pozíciók kérésre elérhetők.

K: Milyen forrasztási módszer alkalmas ehhez a fejléchez?

V: Támogatja a hullámforrasztást és a kézi forrasztást. Kérjük, kövesse a szabványos ólommentes forrasztási hőmérsékleti paramétereket a stabil hegesztési hatás érdekében.

K: Mi ennek a csatlakozónak az állása és a rögzítési típusa?

V: Szabványos 2,54 mm-es (0,100') osztású, egysoros, 180°-os függőleges kialakítású, átmenő furatú DIP rögzítéssel a nyomtatott áramköri lapok telepítéséhez.

Közbeszerzési GYIK

K: Van készleten ez a függőleges vezeték-lapfejléc?

V: A legtöbb normál tűméret raktáron van. Nagy rendelések vagy speciális egyedi specifikációk esetén kérjük, előzetesen egyeztesse a szállítási időt értékesítési csapatunkkal.

K: Mi ennek a sorozatnak a MOQ-ja?

V: Támogatjuk az alacsony minimális rendelési mennyiséget, mind a minta próbarendeléseket, mind a tömeges nagykereskedelmi rendeléseket szívesen fogadjuk.

K: Keverhetek különböző tűs modelleket egy rendelésben?

V: Igen, a különböző tűkonfigurációk vegyes szállítása elfogadható a projekt beszerzési igényeinek kielégítésére.

K: Mennyi a tömeges megrendelések gyártási átfutási ideje?

V: A raktáron lévő áruk 3-5 munkanapon belül szállíthatók. A kifogyott és egyedi megrendelések mennyiségtől függően 4-6 hétig tartanak.

K: Biztosíthat exportdokumentumokat és tesztjelentéseket?

V: Kereskedelmi számlát, csomagolási listát, származási bizonyítványt, RoHS-tanúsítványt és mechanikai teljesítményvizsgálati jelentéseket tudunk biztosítani.

K: Kaphatok ingyenes mintákat a teszteléshez?

V: Ingyenes értékelési mintákat biztosítunk, az ügyfeleknek csak a futár fuvarköltségét kell viselniük. A mintavétel 1-3 munkanapon belül megoldható.
