P/N definíció

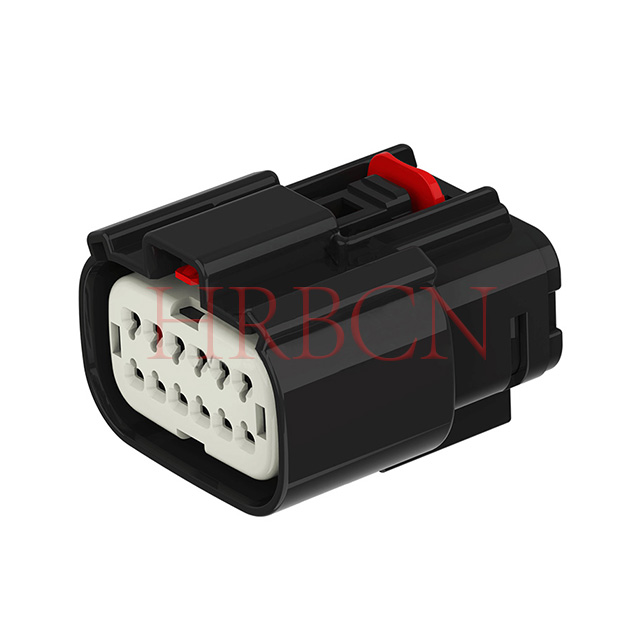

A-M35004-2xN-XCXX
① ②③ ④⑤⑥
①: HRB cikksorozatszám
②: A tűk száma sorban: 2/3/4/6/8/10
③: Kulcskód: A/B/C/D-típus
④: HSG Szín: B: fekete, Y: sárga, LG: világosszürke, DG: sötétszürke, SG: kőszürke, N: természetes
⑤: Gyűrűs tömítés színe: GN: zöld, R: piros
⑥: C: CPA-val, Üres: CPA nélkül

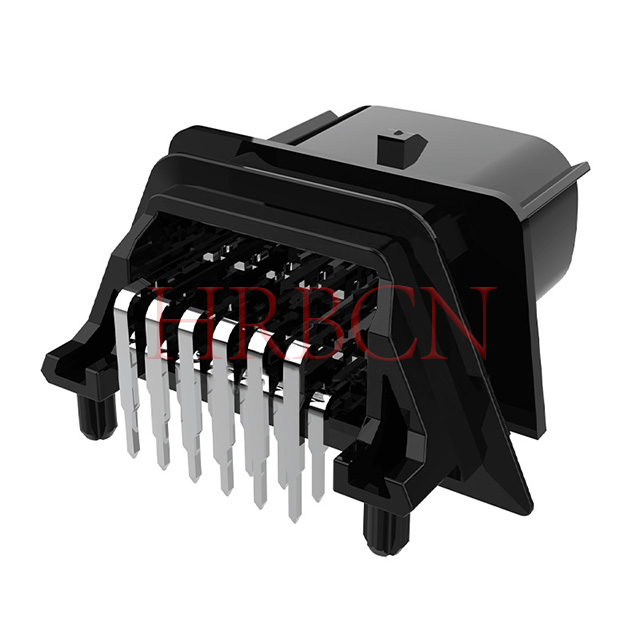

A-M35009-2xN-XC
① ② ③④
①: HRB cikksorozatszám
②: A tűk száma sorban: 2/3/4/6/8/10
③: Kulcskód: A/B/C/D-típus
④: Szín: fekete, világosszürke, sötétszürke, kőszürke;
PCB elrendezési specifikáció
Csatlakozó típusa: Forrasztó farok kábelköteg PCB fejléc
Ajánlott nyomtatott áramköri vastagság: 1,60 mm
Rögzítési irány: 90°-os derékszögű vízszintes PCB beszerelés
Megfelelőségi szabvány
Megfelel az LV214 autóipari specifikációnak
Teljesen RoHS- és REACH-kompatibilis
TUV tanúsítvánnyal rendelkezik
Főbb termékelőnyök
Kettős IP67 és IP69K tömítés, ellenáll az ipari nagynyomású mosásnak és a kültéri esőnek/pornak
90°-os derékszögű forrasztási farok kialakítása, tökéletesen illeszkedik az 1,6 mm-es szabványos PCB-lapokhoz
Az opcionális CPA másodlagos zár megakadályozza a terminálok visszahúzódását a hosszan tartó vibráció hatására
A több típusú kulcskódok (A/B/C) elkerülik a keresztáramköri hibás csatlakoztatást
A széles hőmérséklet-tartomány alkalmazkodik az autómotorokhoz, a mezőgazdasági gépekhez és a kültéri felügyelethez
Teljes tanúsítványok: LV214 autóipari szabvány, TUV, RoHS, REACH-kompatibilis
Többféle házszín opció az áramkör azonosításához
