A-M3500 sorozatú IP67 és IP69K vízálló vezeték-to-vezeték csatlakozó panelrögzítéssel | HRB

P/N definíció

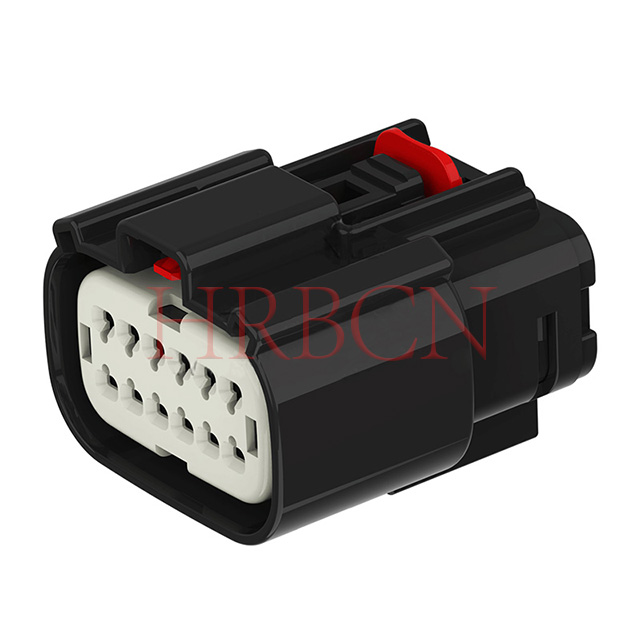

A-M35004-2xN-XCXX

        ①            ②③ ④⑤⑥

①: HRB cikksorozatszám

②: A tűk száma sorban: 2/3/4/6/8/10

③: Kulcskód: A/B/C/D-típus

④: HSG  Szín: B: fekete, Y: sárga, LG: világosszürke, DG: sötétszürke, SG: kőszürke, N: természetes

⑤: Gyűrűs tömítés színe: GN: zöld, R: piros

⑥: C: CPA-val, Üres: CPA nélkül

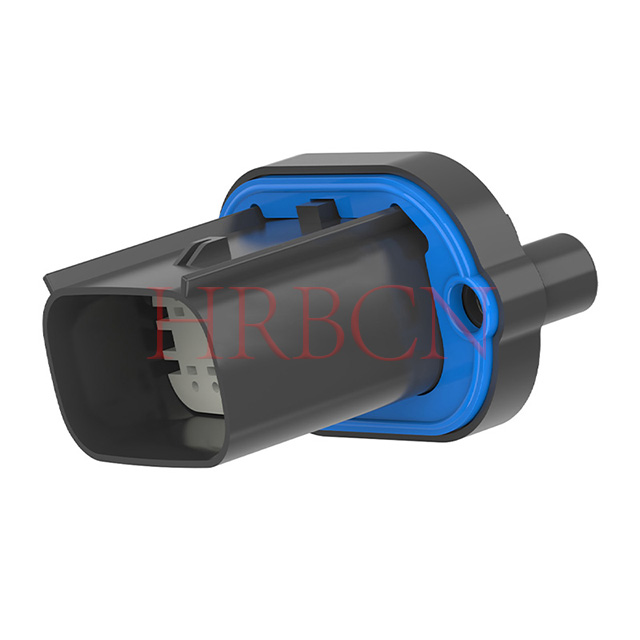

A-M35008-2xN-XX

        ①            ② ③④

①: HRB cikksorozatszám

②: A tűk száma sorban: 2/3/4/6/8/10

③: Kulcskód: A/B/C/D-típus

④: Dió nélkül: B: fekete, LG: világosszürke, DG: sötétszürke, SG: kőszürke;

      Dió színnel: C: fekete, D:  világosszürke, E: sötétszürke, F: kőszürke;

Nyomatékspecifikáció a panelcsavarokhoz

Normál kézi meghúzási nyomaték:

M3 csavar: 0,6–0,8 N·m

M4 csavar: 1,0–1,2 N·m

Az ügyfeleknek tesztelniük kell a tényleges csavarméretet és -típust, hogy igazolják az adott alkalmazási területre való alkalmasságot.

Főbb előnyök

1. Kettős IP67 és IP69K védelem, ellenáll a nagynyomású ipari mosásnak

2. Kétféle beépítési mód: inline vezeték-huzal és karimás panel rögzítés a szekrény összeszereléséhez

3. Az A/B/C/D színkódolás megakadályozza a különböző áramkörök közötti rossz párosítást

4. Az opcionális CPA-zár fokozza a terminál kifutásgátló teljesítményét vibráció alatt

5. A széles hőmérséklet-tartomány alkalmazkodik a motorhoz, a kültéri és a mezőgazdasági zord környezethez

6. Többféle ház és tömítés színválasztéka az áramkörök megkülönböztetéséhez

7. Szabványos M3/M4 rögzítőcsavar forgatónyomaték a stabil panelbeépítéshez
