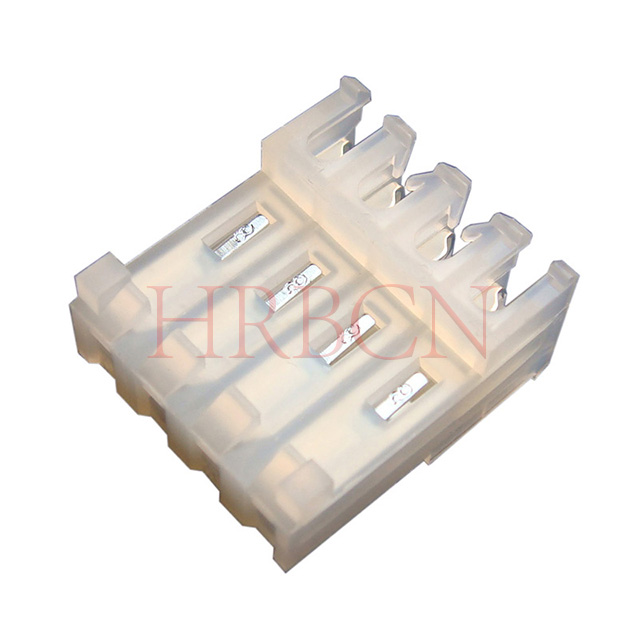

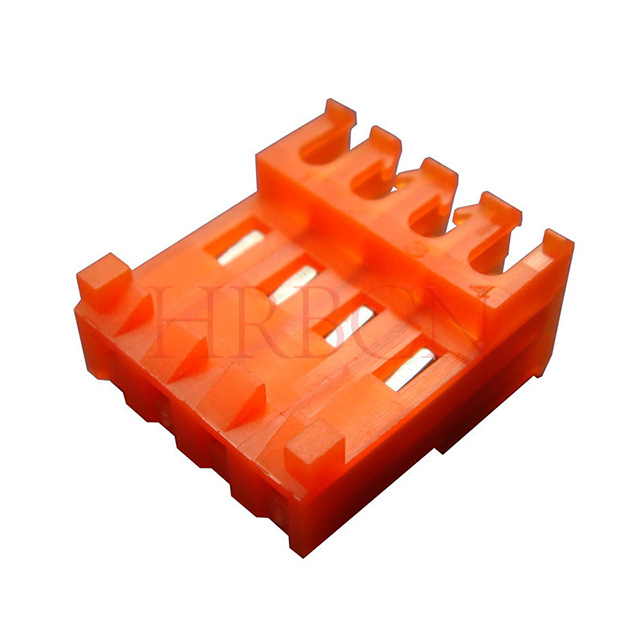

1. 3,96 mm-es osztás, 180°-os átvezető IDC szerkezet

Ipari szabványnak számító 3,96 mm-es osztástávolságú és 180°-os, egyenes irányú kialakítást alkalmaz a közvetett párosításhoz. Tökéletesen illeszkedik az M3965 és M3965R sorozatú NYÁK-fejlécekhez, hogy megbízható vezeték-kártya összekapcsolást valósítson meg.

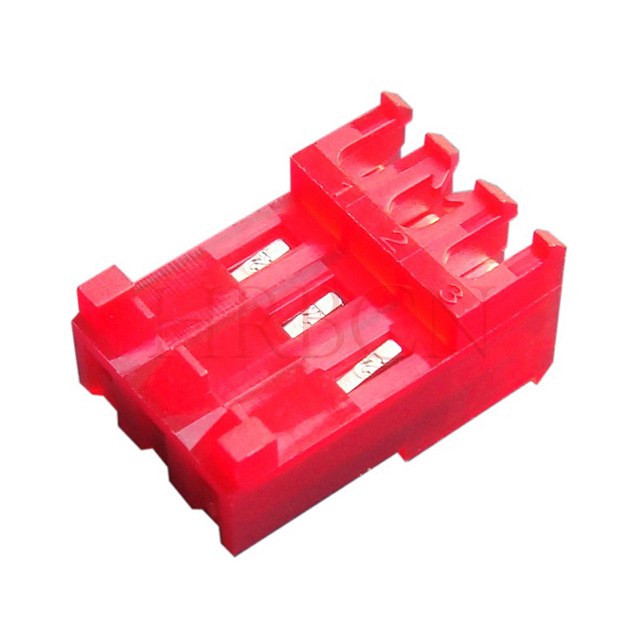

2. Beépített polarizáló fülek és reteszelő rámpa

A beépített polarizáló fülek hatékonyan megakadályozzák a fordított behelyezési és vezetékezési hibákat; a reteszelő rámpa szoros rögzítési teljesítményt nyújt, hogy elkerülje a vibráció okozta laza csatlakozást, így biztosítva a csatlakozás hosszú távú stabilitását.

3. Fejlett IDT (Insulation Displacement Technology)

Támogatja az egylépcsős vezetékvégződést a vezetékek csupaszítása vagy extra krimpelő szerszámok nélkül, nagymértékben javítva az összeszerelés hatékonyságát, és alkalmas mind a kézi működtetésre, mind az automatizált gyártósorokra.

4. Wide Pin & Wire Gauge kompatibilitás

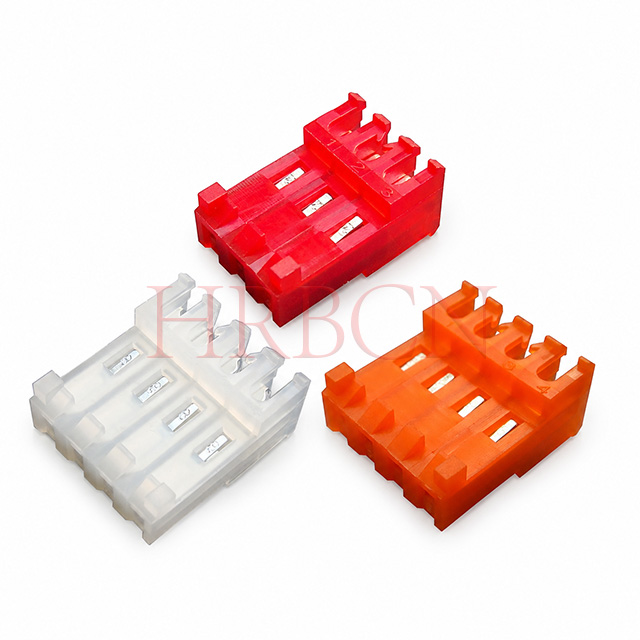

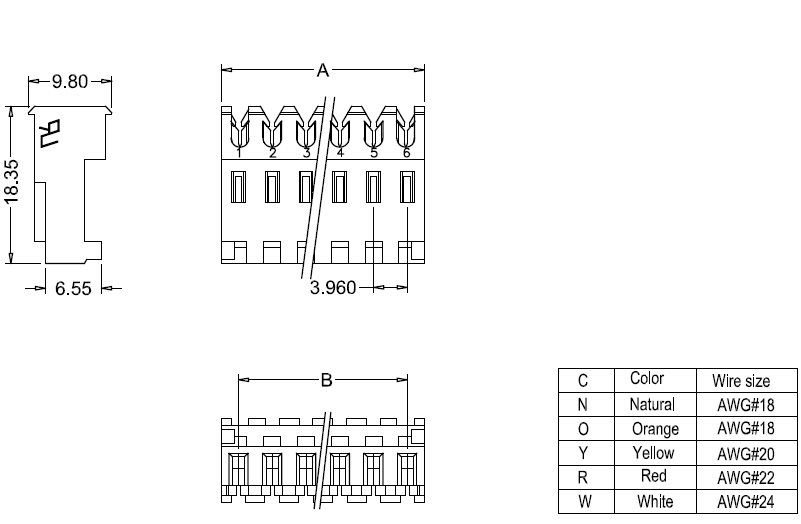

2-24 tűszámot takar a rugalmas választás érdekében. Kompatibilis az AWG18, AWG20, AWG22 és AWG24 vezetékekkel; a különböző házszínek különböző huzalméreteknek felelnek meg az egyszerű azonosítás érdekében.

5. Kiváló elektromos teljesítmény

Névleges 5A AC/DC áram és 600V AC/DC feszültség. Maximum 3.0mΩ érintkezési ellenállással, minimum 5000MΩ szigetelési ellenállással és 2200V AC ellenállási feszültséggel rendelkezik, megfelelve a szigorú elektromos biztonsági követelményeknek.

6. Tartós anyag és égésgátló fokozat

Nylon 66 ház UL94V-2 égésgátló minősítéssel. A terminálok kiváló minőségű foszforbronzból készülnek, ónozással vagy aranyozott bevonattal a fokozott vezetőképesség és korróziógátló képesség érdekében.

7. Teljes megfelelőség és hivatalos tanúsítványok

Teljesen megfelel az RoHS és a REACH előírásoknak. UL és cUL tanúsítvánnyal rendelkezik (tanúsítványszám: E304945), amely támogatja az európai és észak-amerikai régiók piacra jutását.

8. Széles hőmérséklet és alkalmazási tartomány

-25°C és +85°C között stabilan működik. Ideális ipari vezérlőberendezések, háztartási készülékek és különféle általános elektronikai termékek vezetékeinek lezárására. Illik az M7061 sorozatú porvédő burkolatokhoz az extra por- és nedvességvédelem érdekében.

Általános GYIK

1. kérdés: Mi az M7060 sorozatú IDC csatlakozó osztástávolsága és érintkezési tartománya?

V: Ez egy 3,96 mm-es átmeneti IDC-csatlakozó, amely 2-24 érintkezőt támogat a kiválasztáshoz.

2. kérdés: Milyen vezetékmérők kompatibilisek ezzel a csatlakozóval?

V: Az AWG18, AWG20, AWG22 és AWG24 vezetékekhez illeszkedik, a ház különböző színkódjainak megfelelően.

3. kérdés: Melyek az elektromos névleges értékek és az üzemi hőmérséklet?

A: Névleges áram: 5A AC/DC; Névleges feszültség: 600V AC/DC; Üzemi hőmérséklet: -25°C és +85°C között.

Q4: Mik az anyagok és az égésgátló fokozat?

V: Ház: Nylon66, UL94V-2; Csatlakozó: foszforbronz ónozással vagy aranyozással.

K5: Milyen funkciói vannak a polarizáló füleknek és a reteszelő rámpának?

V: A polarizáló fülek megakadályozzák a fordított behelyezést; reteszelő rámpa biztosítja a szilárd illeszkedést és elkerüli a laza csatlakozást.

6. kérdés: Ez egy egyenes csatlakozó? Mi az orientáció?

V: Igen, ez egy 180°-os átmenő IDC csatlakozó a közvetett párosításhoz.

7. kérdés: Milyen alkalmazásokhoz alkalmas az M7060-NCR?

V: Főleg ipari vezérlőberendezések, háztartási készülékek és általános elektronikai termékek vezetékeinek lezárására használják.

8. kérdés: Tud-e testreszabott tűszámot vagy színt biztosítani?

V: A szabványos tűk 2 és 24 között vannak, és több szabványos szín is elérhető. Vegye fel velünk a kapcsolatot a nem szabványos testreszabás érdekében.

Műszaki GYIK

1. kérdés: Miért létezik két változata az IDC csatlakozóknak: reteszelőrámpával és reteszelőrámpa nélkül?

V: Úgy tervezték, hogy megfeleljenek a különböző mechanikai megbízhatósági, költség- és összeszerelési forgatókönyveknek:

Reteszelő rámpával: Adjon hozzá integrált reteszelő bordákat a házhoz, hogy a párosítás után fizikai rögzítést biztosítson. Nagymértékben növeli a tartóerőt, ellenáll a vibrációnak, a kábelhúzásnak és a hőtágulási elmozdulásnak, elkerülve a véletlen leválasztást. Nagy megbízhatóságú munkakörülményeket céloz meg.

Reteszelő rámpa nélkül: Egyszerűsített házszerkezet zárpattanás nélkül. A párosítás csak a terminál és a fejrész közötti súrlódáson alapul. Alacsonyabb anyagköltség, kisebb külső méret és egyszerűbb teljes automatizálási összeszerelés, statikus, alacsony feszültségű beltéri fogyasztói eszközökhöz tervezve.

2. kérdés: Milyen gyakorlati különbségek vannak a két típus között?

IDC reteszelő rámpával

Fő előnye: Erős vibráció- és lazulásgátló teljesítmény, nyilvánvalóan hallható 'kattanás' a teljes párosítás megerősítéséhez

Jellemző alkalmazások: Ipari vezérlőberendezések, motoros hajtásmodulok, HVAC készülékek, teljesítményvezérlő dobozok, hordozható vizsgálóműszerek, gyakori szállítással vagy mechanikai ütésekkel járó berendezések.

Munkakörnyezet: Folyamatos vibrációval, hőmérséklet-ciklussal, külső kábelfeszítéssel rendelkező berendezések; olyan termékek, amelyeknél a laza csatlakozás biztonsági kockázatot vagy a berendezés leállását okozhatja.

IDC reteszelő rámpa nélkül

Fő előnye: Kompakt méret, alacsonyabb egységköltség, sima behelyezés extra zárellenállás nélkül

Jellemző alkalmazások: Statikus beltéri szórakoztató elektronika, LED világítási modulok, háztartási kisgépek, áramköri lapok belső fix vezetékezése, olcsó digitális kiegészítők.

Munkakörnyezet: Statikus telepítés, nincs nyilvánvaló vibráció/rázkódás, a kábelek húzóerő nélkül huzalkötegelőkkel vannak rögzítve, alacsony jelátviteli igény.

3. kérdés: Hogyan válasszunk a reteszelő rámpa és a nem reteszelő rámpa IDC csatlakozói között?

Kövesse az alábbi 4 ítéleti szabványt:

Ellenőrizze a vibráció és ütés állapotát

Ha a készülék folyamatos vibrációval, ütéssel vagy gyakori mozgással üzemel → Válasszon reteszelő rámpával

Ha a terméket beltérben rezgés nélkül rögzítik → Válasszon reteszelő rámpa nélkül

Mérje fel a laza kapcsolat kockázatát

A laza illeszkedés áramkimaradást, jelkiesést vagy biztonsági veszélyt okozhat → Reteszelő rámpa verzió szükséges

Ideiglenes belső huzalozás, elhanyagolható ütés még szétkapcsolt állapotban is → Nem zárható kivitel is elfogadható

Költség és mennyiségi korlát

Szigorú BOM költségszabályozás, kompakt ház szükséges → Reteszelő rámpa nélkül

Hosszú élettartam, magas termékminőség, költségtűrés → Reteszelőrámpával

Összeszerelési és gyártási igény

Tömeges automatizált összeszerelősor alacsony behelyezési ellenállást igényel → Reteszelő rámpa nélkül

Kézi összeszerelés, egyértelmű kattintási visszajelzés szükséges a teljes behelyezés megítéléséhez → Reteszelőrámpával

4. kérdés: A reteszelő rámpa kialakítása befolyásolja a kompatibilitást a megfelelő PCB-fejlécekkel?

V: No. M7060 sorozatú IDC reteszelő rámpával/anélkül, azonos osztással, tűkiosztással és belső kapocsmérettel, teljes mértékben kompatibilis a megfelelő M3965 sorozatú PCB fejlécekkel. Csak a ház külső zárszerkezete különbözik, nincs hatással az elektromos csatlakozásra vagy az illeszkedő méretek illeszkedésére.

5. kérdés: Könnyen leesik a nem reteszelő IDC rámpa használat közben?

V: Ez a munkakörülményektől függ. Teljesen statikus telepítésnél húzásmentesítővel vagy kábelkötegelővel rögzített kábellel a súrlódás visszatartása stabil csatlakozást garantálhat. Rezgés, húzóerő vagy hőmérséklet-ciklus hatására azonban fokozatosan meglazul, és időszakos jelmegszakítást okoz, ezért nem ajánlott nagy megbízhatóságú ipari forgatókönyvekhez.
