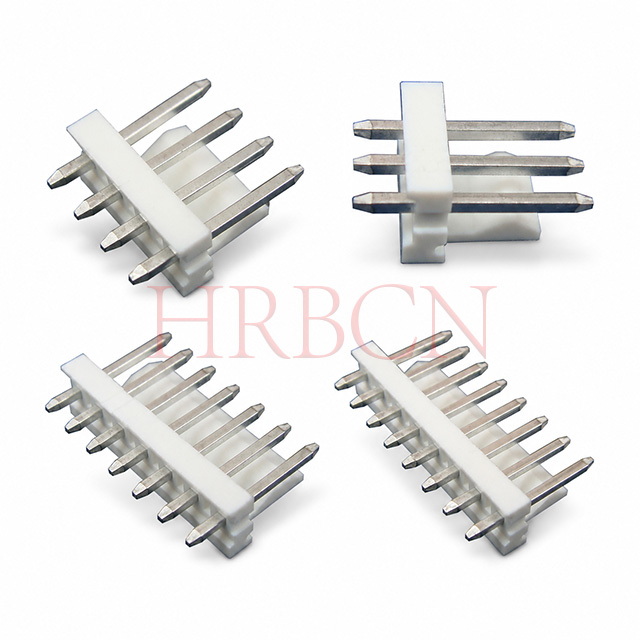

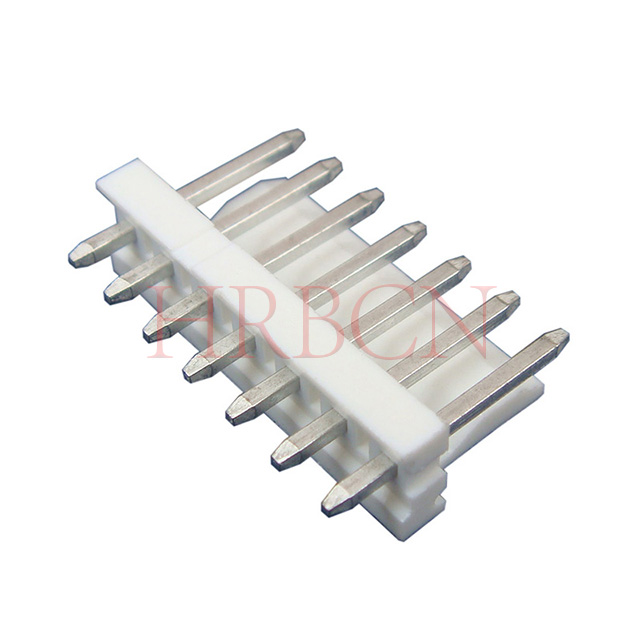

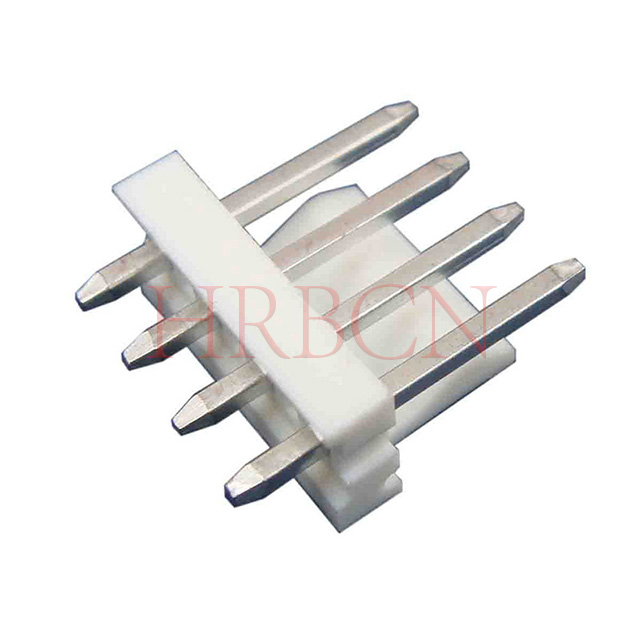

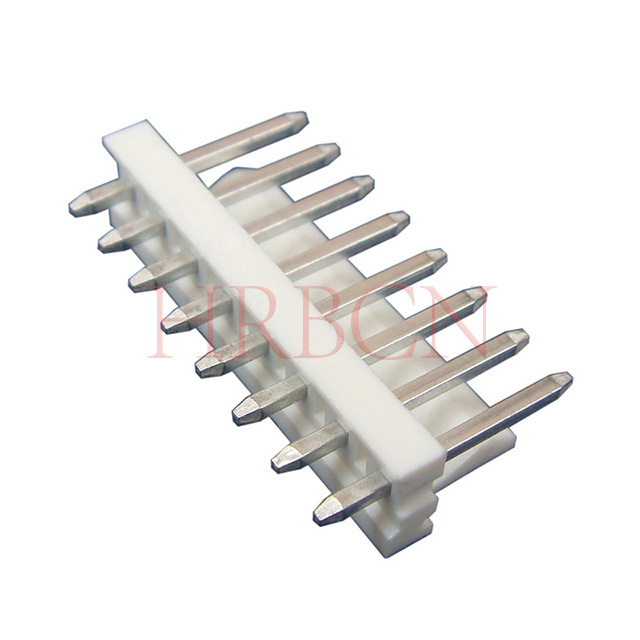

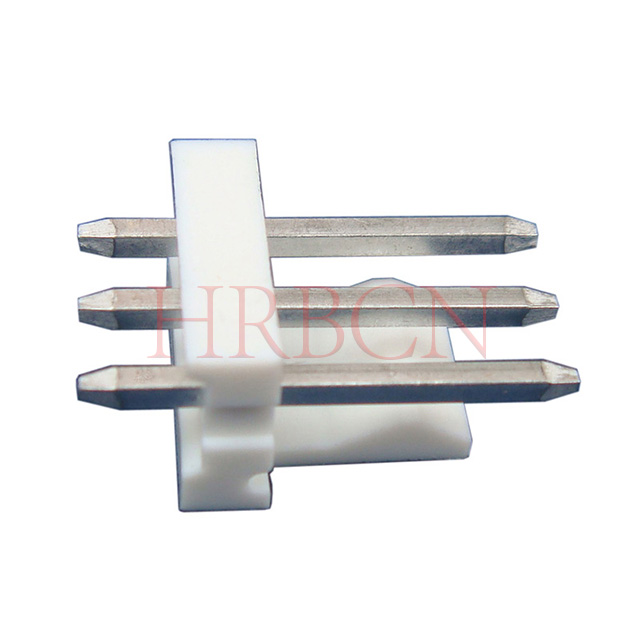

A HRB 3,96 osztású függőleges tűfeje

A HRB 3,96 mm-es osztású függőleges tűfej (M3965 sorozat) egy egysoros, átmenő furatú vezeték-kártya csatlakozó. 2-20 tűs változatban kapható, 3,96 mm-es IDC csatlakozókkal párosul. UL94 V-0 égésgátló házzal és sárgaréz ónozott érintkezőkkel építve stabil elektromos teljesítményt (7A, 600V) és széles hőmérsékleti ellenállást (-40°C ~ +120°C) biztosít. Szabványos raktáron lévő termékek, egyedi specifikációk és ingyenes minták állnak rendelkezésre.

Teljesen RoHS- és REACH-kompatibilis
UL&cUL tanúsítvánnyal rendelkezik
UL 94V-0 égésgátló ház

Elérhetőség állapota:

Mennyiség:



Érdeklődik Kosárba helyez

Modell:
M3965-NK(S)
Márka:
HRB
Kód:
8536909000

3,96 mm-es (0,156') függőleges vezeték- és táblafejléc, egysoros, átmenő furatú rögzítés

HRB P/N definíció

M3965-NK(S)

① ②③④

①M3965: HRB sorozat

②R nélkül (Üres): Függőleges

③N: Tüskék száma: 2-20

④K(S): Burkolt

M3695-NK(S) méretek

rész sz.		Dimensions		rész sz.		Dimensions		rész sz.		Dimensions
UL94V-0	Áramkörök	Halvány: A	Halvány: B	UL94V-0	Áramkörök	Halvány: A	Halvány: B	UL94V-0	Áramkörök	Halvány: A	Halvány: B
M3965-2-K(S)	2	7.92	3.96	M3965-9-K(S)	9	35.64	31.68	M3965-16-K(S)	16	63.36	59.40
M3965-3-K(S)	3	11.88	7.92	M3965-10-K(S)	10	39.60	35.64	M3965-17-K(S)	17	67.32	63.36
M3965-4-K(S)	4	15.84	11.88	M3965-11-K(S)	11	43.56	39.60	M3965-18-K(S)	18	71.28	67.32
M3965-5-K(S)	5	19.80	15.84	M3965-12-K(S)	12	47.52	43.56	M3965-19-K(S)	19	75.24	71.28
M3965-6-K(S)	6	23.76	19.80	M3965-13-K(S)	13	51.48	47.52	M3965-20-K(S)	20	79.20	75.24
M3965-7-K(S)	7	27.72	23.76	M3965-14-K(S)	14	55.44	51.48
M3965-8-K(S)	8	31.68	27.72	M3965-15-K(S)	15	59.40	55.44

Legfontosabb specifikációk

Mechanikai és fizikai tulajdonságok

Haladás: 3,96 mm / .156' középvonal
Konfiguráció: Egysoros, függőleges 180°-os egyenes tájolás
Szerelési mód: átmenő furatú DIP forrasztás
Elérhető pozíciók: 2-20 tűk, egyéni tűk száma elfogadható
Ház anyaga: UL94 V-0 égésgátló poliészter
Érintkező anyaga: sárgaréz ónozással
Üzemi hőmérséklet: -40°C és +120°C között

Elektromos minősítések

Névleges áram: 7A (max. érintkezőnként)
Névleges feszültség: 600 V AC
Érintkezési ellenállás: 3mΩ max.
Szigetelési ellenállás: 5000 MΩ min.
Ellenálló feszültség: 2200V/AC (1 perc)

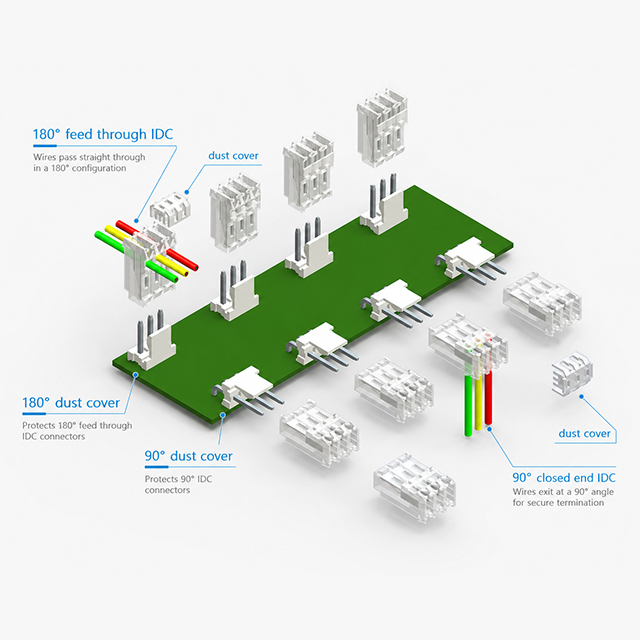

Párosítási diagram

Párosítás 90°-os zárt végű IDC-vel

Párosítás 180°-os betáplálással IDC-n keresztül

3,96 mm-IDC-AMP

3,96 mm-IDC-ITW

Gyakran Ismételt Kérdések (GYIK)

Műszaki GYIK

K: Milyen csatlakozó csatlakozók működnek ezzel a függőleges fejléccel?

V: Megfelel a szabványos 3,96 mm-es IDC-csatlakozóknak, beleértve a 90°-os zárt végű és 180°-os átvezető IDC-kábel-szerelvényeket az univerzális vezeték-kártya párosításhoz.

K: Testreszabhatom a tűk számát vagy speciális specifikációkat?

V: A standard opciók 2 tűtől 20 tűig terjednek. Egyedi tűhossz, speciális bevonat és nem szabványos pozíciók kérésre elérhetők.

K: Milyen forrasztási módszer alkalmas ehhez a fejléchez?

V: Támogatja a hullámforrasztást és a kézi forrasztást. Kérjük, kövesse a szabványos ólommentes forrasztási hőmérsékleti paramétereket a stabil hegesztési hatás érdekében.

K: Mi ennek a csatlakozónak az állása és a rögzítési típusa?

V: Szabványos 3,96 mm-es (0,156') osztású, egysoros, 180°-os függőleges kialakítású, átmenő furatú DIP rögzítéssel a nyomtatott áramköri lapok telepítéséhez.

Közbeszerzési GYIK

K: Van készleten ez a függőleges vezeték-lapfejléc?

V: A legtöbb normál tűméret raktáron van. Nagy rendelések vagy speciális egyedi specifikációk esetén kérjük, előzetesen egyeztesse a szállítási időt értékesítési csapatunkkal.

K: Mi ennek a sorozatnak a MOQ-ja?

V: Támogatjuk az alacsony minimális rendelési mennyiséget, mind a minta próbarendeléseket, mind a tömeges nagykereskedelmi rendeléseket szívesen fogadjuk.

K: Keverhetek különböző tűs modelleket egy rendelésben?

V: Igen, a különböző tűkonfigurációk vegyes szállítása elfogadható a projekt beszerzési igényeinek kielégítésére.

K: Mennyi a tömeges megrendelések gyártási átfutási ideje?

V: A raktáron lévő áruk 3-5 munkanapon belül szállíthatók. A kifogyott és egyedi megrendelések mennyiségtől függően 4-6 hétig tartanak.

K: Biztosíthat exportdokumentumokat és tesztjelentéseket?

V: Kereskedelmi számlát, csomagolási listát, származási bizonyítványt, RoHS-tanúsítványt és mechanikai teljesítményvizsgálati jelentéseket tudunk biztosítani.

K: Kaphatok ingyenes mintákat a teszteléshez?

V: Ingyenes értékelési mintákat biztosítunk, az ügyfeleknek csak a futár fuvarköltségét kell viselniük. A mintavétel 1-3 munkanapon belül megoldható.
