3,96 mm-es IDC csatlakozó reteszelő rámpa nélkül

Megosztani:

3,96 mm-es IDC csatlakozó reteszelő rámpa nélkül

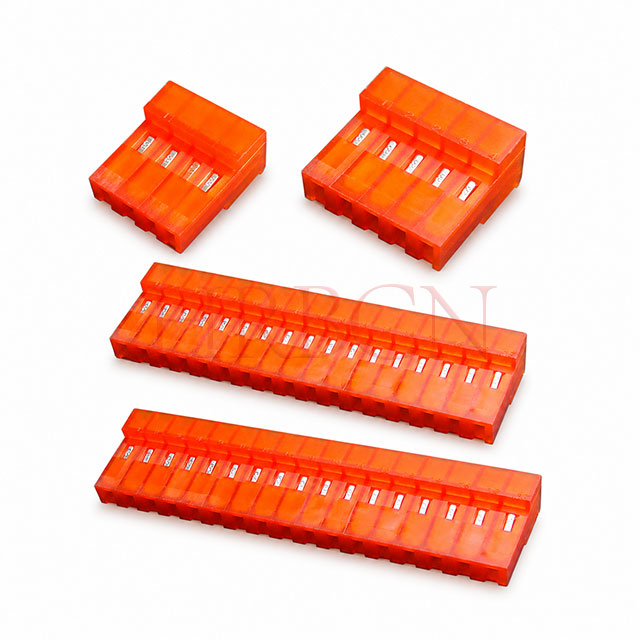

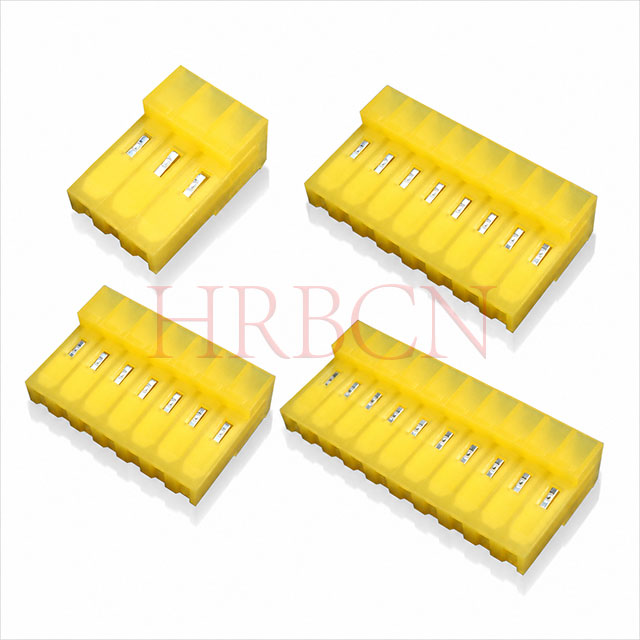

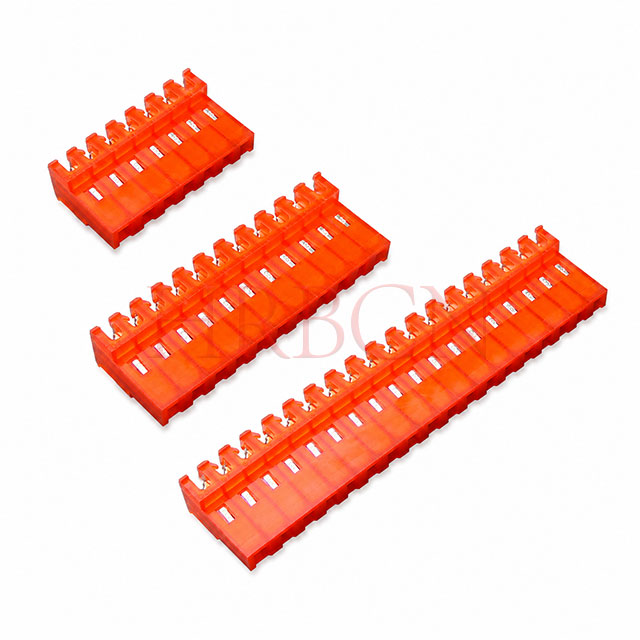

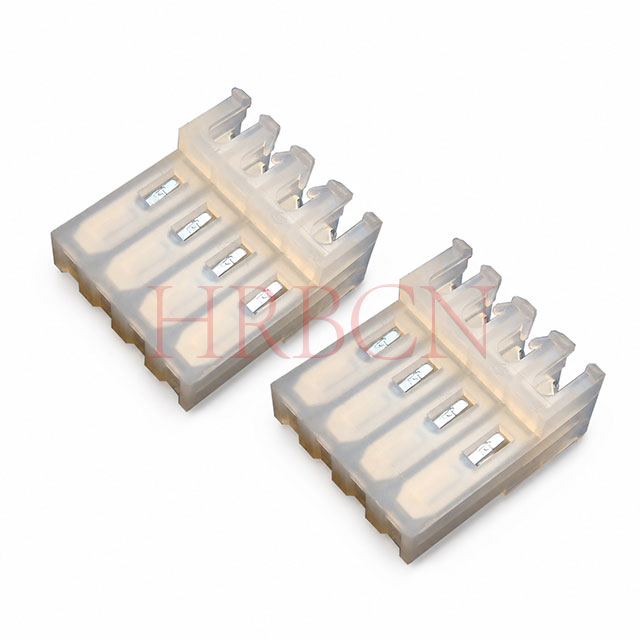

M7060 sorozat 3,96 mm-es osztású IDC csatlakozó reteszelő rámpa nélkül, 90°-os zárt vég és 180°-os átvezetés, 2-24 érintkező. UL94V-2 Nylon 66 ház, foszforbronz csatlakozók ón/arany bevonattal. A színkódolt ház illeszkedik az AWG18~AWG24 vezetékekhez. Ideális vezetékek és vezetékek közötti csatlakozásokhoz háztartási készülékekben és LED világításban.

Teljesen RoHS- és REACH-kompatibilis
UL&cUL tanúsítvánnyal rendelkezik
UL 94V-2 égésgátló ház

Elérhetőség állapota:

Mennyiség:



Érdeklődik Kosárba helyez

Modell:
M7060-NCPR, M7060-NCP, M7060R-NCPR, M7060R-NCP
Márka:
HRB
Kód:
8536909000

3,96 hangmagasságú IDC reteszelő rámpa polarizáló fülek nélkül

3,96 mm-es osztású csatlakozó közvetett illesztéshez, szigeteléseltolódási technológiához (IDT), egyedi vezetékekhez, reteszelő rámpa nélkül, polarizáló fülekkel vagy anélkül.

HRB P/N definíció

M7060-NCPR

①②③④⑤⑥

①M7060: HRB sorozat

②R nélkül (üres): 180°-os előtolás

③N: csapok száma: 2-24

④C: A ház színe, lásd az alábbi táblázat magyarázatát

⑤P: Reteszelő rámpa nélkül

⑥R: Polarizáló fülekkel

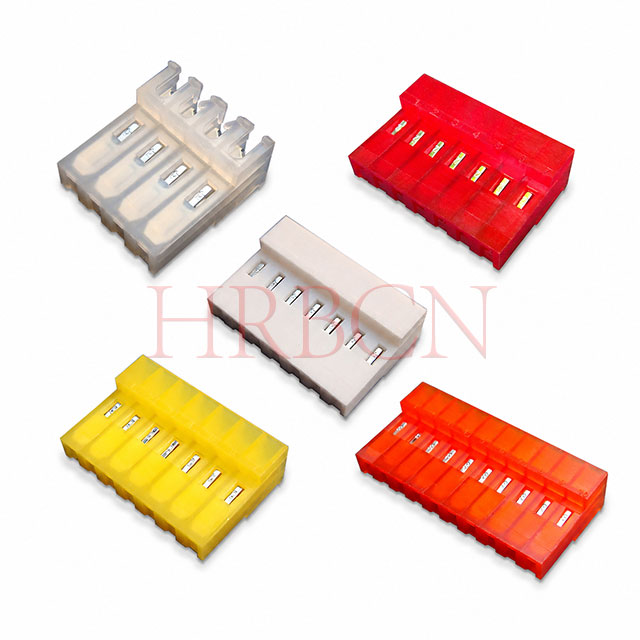

C	Szín	Vezeték mérete
N	Természetes	AWG18
O	Narancs	AWG18
Y	Sárga	AWG20
R	Red	AWG22
W	Fehér	AWG24

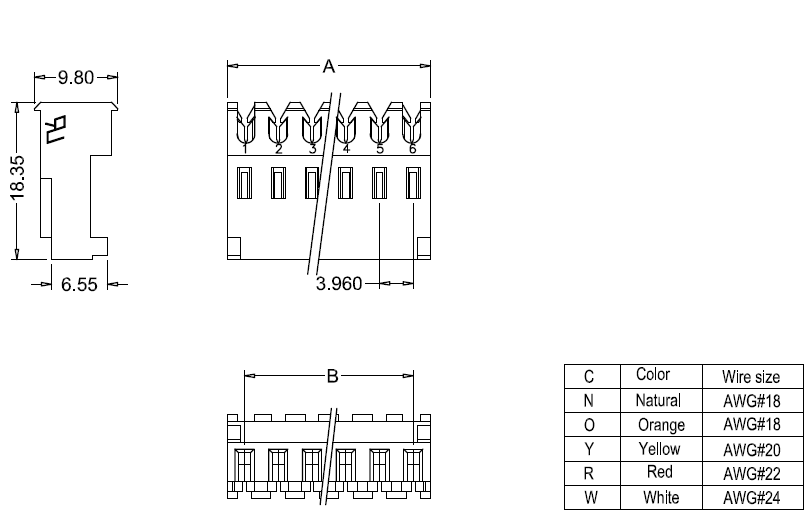

M7060-NCPR méretek

rész sz.		Dimensions		rész sz.		Dimensions		rész sz.		Dimensions
UL94V-2	Áramkörök	Halvány: A	Halvány: B	UL94V-2	Áramkörök	Halvány: A	Halvány: B	UL94V-2	Áramkörök	Halvány: A	Halvány: B
M7060-2-CPR	2	7.92	3.96	M7060-10-CPR	10	39.60	35.64	M7060-18-CPR	18	71.08	67.32
M7060-3-CPR	3	11.88	7.92	M7060-11-CP--R	11	43.41	39.60	M7060-19-CPR	19	75.04	71.28
M7060-4-CPR-	4	15.84	11.88	M7060-12-CPR	12	47.37	43.56	M7060-20-CPR	20	78.90	75.24
M7060-5-CPR	5	19.80	15.84	M7060-13-CPR	13	51.33	47.52	M7060-21-CPR	21	82.26	79.20
M7060-6-CPR	6	23.76	19.80	M7060-14-CPR	14	55.29	51.48	M7060-22-CPR	22	86.82	83.16
M7060-7-CPR	7	27.72	23.76	M7060-15-CPR	15	59.35	55.44	M7060-23-CPR	23	90.78	87.12
M7060-8-CPR	8	31.68	27.72	M7060-16-CPR	16	63.31	59.40	M7060-24-CPR	24	94.74	91.08
M7060-9-CPR	9	35.64	31.68	M7060-17-CPR	17	67.12	63.36

HRB P/N definíció

M7060-NCP

①②③④⑤⑥

①M7060: HRB sorozat

②R nélkül (üres): 180°-os előtolás

③N: csapok száma: 2-24

④C: A ház színe, lásd az alábbi táblázat magyarázatát

⑤P: Reteszelő rámpa nélkül

⑥R(üres) nélkül: Polarizáló fülek nélkül

C	Szín	Vezeték mérete
N	Természetes	AWG18
O	Narancs	AWG18
Y	Sárga	AWG20
R	Red	AWG22
W	Fehér	AWG24

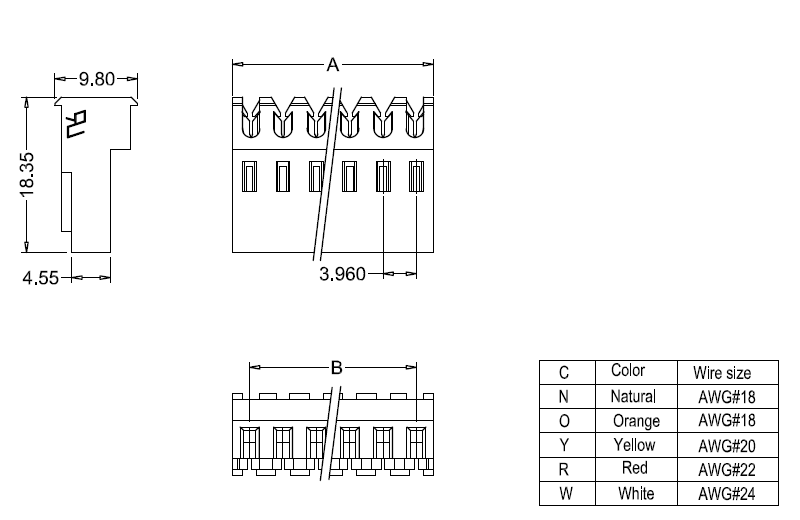

M7060-NCP méretek

rész sz.		Dimensions		rész sz.		Dimensions		rész sz.		Dimensions
UL94V-2 TÍPUSÚ	Áramkörök	Halvány: A	Halvány: B	UL94V-2 TÍPUSÚ	Áramkörök	Halvány: A	Halvány: B	UL94V-2 TÍPUSÚ	Áramkörök	Halvány: A	Halvány: B
M7060-2-CP	2	7.92	3.96	M7060-10-CP	10	39.60	35.64	M7060-18-CP	18	71.08	67.32
M7060-3-CP	3	11.88	7.92	M7060-11-CP	11	43.41	39.60	M7060-19-CP	19	75.04	71.28
M7060-4-CP	4	15.84	11.88	M7060-12-CP	12	47.37	43.56	M7060-20-CP	20	78.90	75.24
M7060-5-CP	5	19.80	15.84	M7060-13-CP	13	51.33	47.52	M7060-21-CP	21	82.26	79.20
M7060-6-CP	6	23.76	19.80	M7060-14-CP	14	55.29	51.48	M7060-22-CP	22	86.82	83.16
M7060-7-CP	7	27.72	23.76	M7060-15-CP	15	59.35	55.44	M7060-23-CP	23	90.78	87.12
M7060-8-CP	8	31.68	27.72	M7060-16-CP	16	63.31	59.40	M7060-24-CP	24	94.74	91.08
M7060-9-CP	9	35.64	31.68	M7060-17-CP	17	67.12	63.36

HRB P/N definíció

M7060R-NCPR

① ② ③④ ⑤⑥

①M7060: HRB sorozat

②R: Zárt vége 90°

③N: csapok száma: 2-24

④C: A ház színe, lásd az alábbi táblázat magyarázatát

⑤P: Reteszelő rámpa nélkül

⑥R: Polarizáló fülekkel

C	Szín	Vezeték mérete
N	Természetes	AWG18
O	Narancs	AWG18
Y	Sárga	AWG20
R	Red	AWG22
W	Fehér	AWG24

M7060R-NCPR méretek

M7060R-NCPR IDC méretek

rész sz.		Dimensions		rész sz.		Dimensions		rész sz.		Dimensions
UL94V-2	Áramkörök	Halvány: A	Halvány: B	UL94V-2	Áramkörök	Halvány: A	Halvány: B	UL94V-2	Áramkörök	Halvány: A	Halvány: B
M7060R-2-CPR	2	7.92	3.96	M7060R-10-CPR	10	39.60	35.64	M7060R-18-CPR	18	71.08	67.32
M7060R-3-CPR	3	11.88	7.92	M7060R-11-CPR	11	43.41	39.60	M7060R-19-CPR	19	75.04	71.28
M7060R-4-CPR-	4	15.84	11.88	M7060R-12-CPR	12	47.37	43.56	M7060R-20-CPR	20	78.90	75.24
M7060R-5-CPR	5	19.80	15.84	M7060R-13-CPR	13	51.33	47.52	M7060R-21-CPR	21	82.26	79.20
M7060R-6-CPR	6	23.76	19.80	M7060R-14-CPR	14	55.29	51.48	M7060R-22-CPR	22	86.82	83.16
M7060R-7-CPR	7	27.72	23.76	M7060R-15-CPR	15	59.35	55.44	M7060R-23-CPR	23	90.78	87.12
M7060R-8-CPR	8	31.68	27.72	M7060R-16-CPR	16	63.31	59.40	M7060R-24-CPR	24	94.74	91.08
M7060R-9-CPR	9	35.64	31.68	M7060R-17-CPR	17	67.12	63.36

HRB P/N definíció

M7060R-NCP

① ② ③④⑤⑥

①M7060: HRB sorozat

②R: Zárt vége 90°

③N: csapok száma: 2-24

④C: A ház színe, lásd az alábbi táblázat magyarázatát

⑤P: Reteszelő rámpa nélkül

⑥R(üres) nélkül: Polarizáló fülek nélkül

C	Szín	Vezeték mérete
N	Természetes	AWG18
O	Narancs	AWG18
Y	Sárga	AWG20
R	Red	AWG22
W	Fehér	AWG24

M7060R-NCP méretek

M7060R-NCP IDC méretei

rész sz.		Dimensions		rész sz.		Dimensions		rész sz.		Dimensions
UL94V-2 TÍPUSÚ	Áramkörök	Halvány: A	Halvány: B	UL94V-2 TÍPUSÚ	Áramkörök	Halvány: A	Halvány: B	UL94V-2 TÍPUSÚ	Áramkörök	Halvány: A	Halvány: B
M7060R-2-CP	2	7.92	3.96	M7060R-10-CP	10	39.60	35.64	M7060R-18-CP	18	71.08	67.32
M7060R-3-CP	3	11.88	7.92	M7060R-11-CP	11	43.41	39.60	M7060R-19-CP	19	75.04	71.28
M7060R-4-CP	4	15.84	11.88	M7060R-12-CP	12	47.37	43.56	M7060R-20-CP	20	78.90	75.24
M7060R-5-CP	5	19.80	15.84	M7060R-13-CP	13	51.33	47.52	M7060R-21-CP	21	82.26	79.20
M7060R-6-CP	6	23.76	19.80	M7060R-14-CP	14	55.29	51.48	M7060R-22-CP	22	86.82	83.16
M7060R-7-CP	7	27.72	23.76	M7060R-15-CP	15	59.35	55.44	M7060R-23-CP	23	90.78	87.12
M7060R-8-CP	8	31.68	27.72	M7060R-16-CP	16	63.31	59.40	M7060R-24-CP	24	94.74	91.08
M7060R-9-CP	9	35.64	31.68	M7060R-17-CP	17	67.12	63.36

1. kérdés: Mekkora az M7060 IDC csatlakozó magassága?

V: A menetemelkedés 3,96 mm, szabványos méret közepes teljesítményű vezetékes csatlakozáshoz.

2. kérdés: Van ennek a csatlakozónak zárórámpája?

V: Nem. Ezt a modellt reteszelő rámpa nélkül tervezték. Reteszelőrámpával ellátott modelljeink is megtalálhatók az Ön számára.

3. kérdés: Milyen tájolások és kitűzési lehetőségek állnak rendelkezésre?

V: 90°-os zárt véggel és 180°-os átvezetéssel érkezik. A tűk száma 2 tűtől 24 tűig terjed. A polarizáló fülek nem kötelezőek a helytelen behelyezés elkerülése érdekében.

4. kérdés: Mit jelentenek a ház különböző színei?

V: Minden szín egy adott huzalmérőnek felel meg: Természetes/narancssárga az AWG18-hoz, sárga az AWG20-hoz, piros az AWG22-hez, fehér az AWG24-hez.

Q5: Mi az anyag és az égésgátló fokozat?

V: Ház: Nylon 66, UL94V-2 égésgátló fokozat; Üzemi hőmérséklet: -25℃ ~ +85℃. Csatlakozó anyaga: foszforbronz.

6. kérdés: Melyek a terminálfelületek?

V: Két lehetőség: ónozás általános használatra és aranyozás a nagy megbízhatóságú jelátvitelhez.

7. kérdés: Melyek a teljes elektromos előírások?

V: Névleges áram: 5A AC/DC; Névleges feszültség: 600V AC/DC; Maximális érintkezési ellenállás: 3,0 mΩ; Minimális szigetelési ellenállás: 5000MΩ; Ellenállási feszültség: 2200V AC percenként.

Q8: Milyen tartozékokat és illeszkedő alkatrészeket támogat?

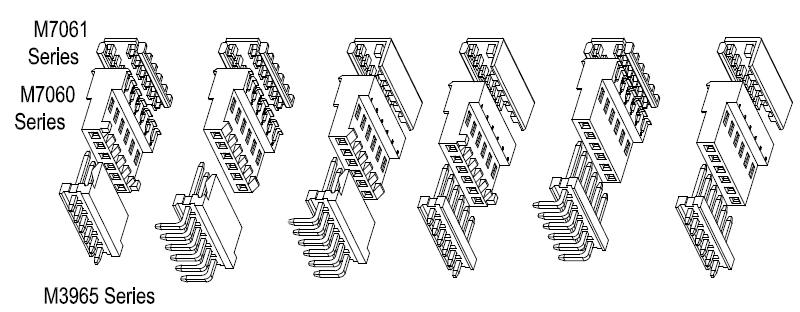

V: Az M3965 és M3965R sorozatú NYÁK-fejlécekhez illeszkedik a vezetékek közötti csatlakozáshoz. Az M7061 és M7061R sorozatú házfedelek kaphatók a por és a nedvesség megakadályozására.

9. kérdés: Mi az IDT technológia fő előnye?

V: Az Insulation Displacement Technology lehetővé teszi a vezetékezést a vezeték szigetelésének csupaszítása nélkül, ami nagymértékben javítja az összeszerelés hatékonyságát a tömeggyártáshoz.

10. kérdés: Melyek a fő alkalmazási forgatókönyvek?

V: Széles körben használják vezetékek és vezetékek közötti kapcsolatokhoz háztartási készülékekben, LED-es világítótestekben, ipari vezérlőberendezésekben és általános elektronikus eszközökben.
