Általános GYIK
1. kérdés: Mi az M7060 sorozatú IDC csatlakozó osztástávolsága és érintkezési tartománya?

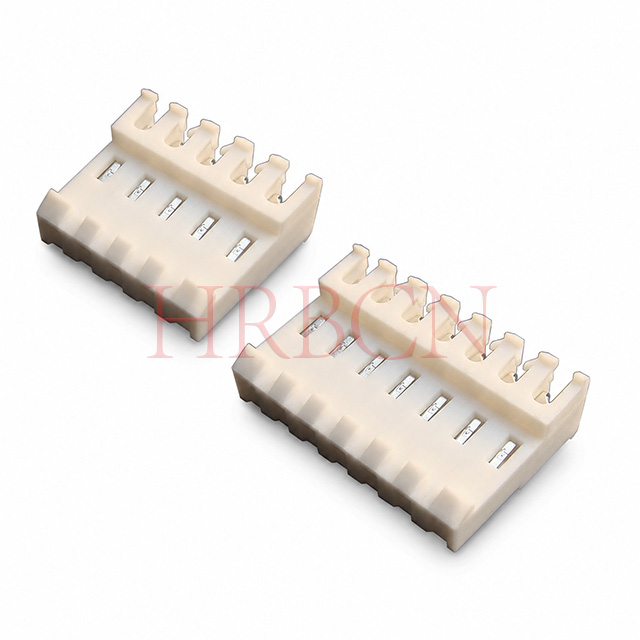

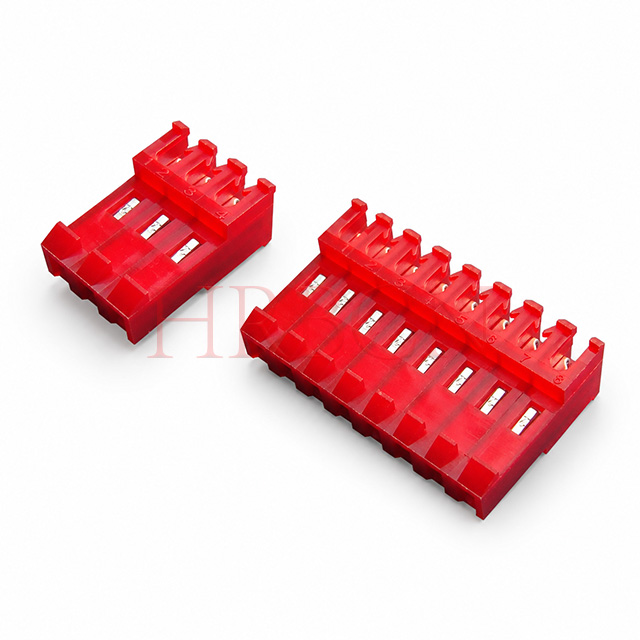

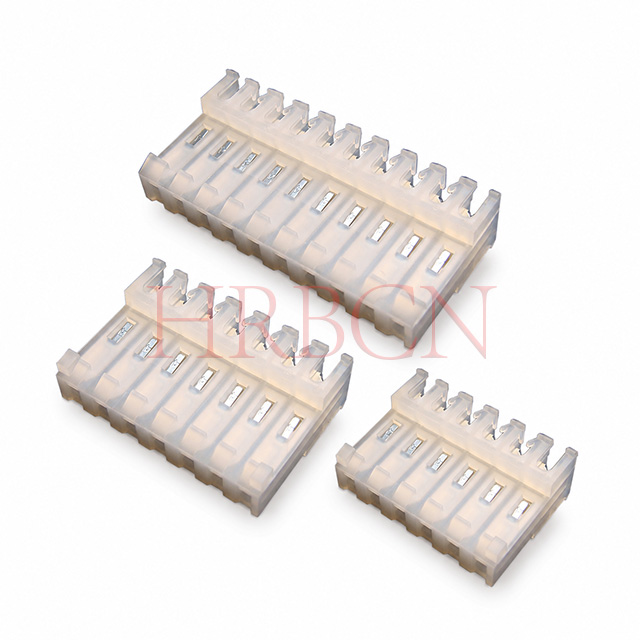

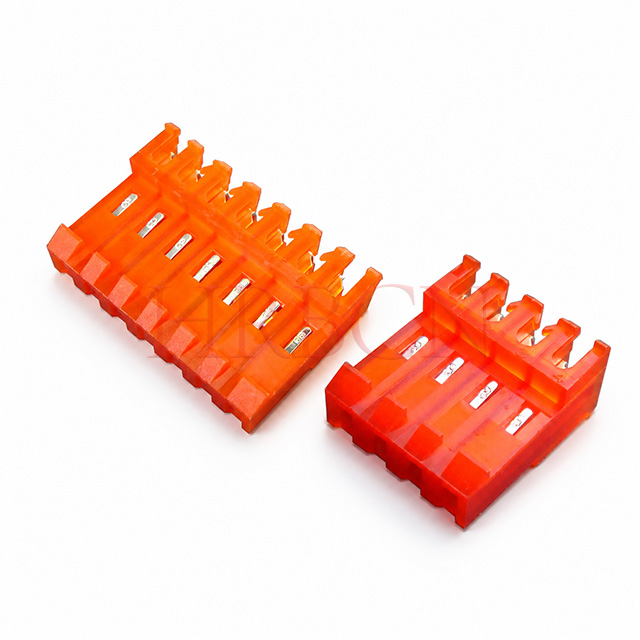

V: Ez egy 3,96 mm-es átmeneti IDC-csatlakozó, amely 2-24 érintkezőt támogat a kiválasztáshoz.
2. kérdés: Milyen vezetékmérők kompatibilisek ezzel a csatlakozóval?

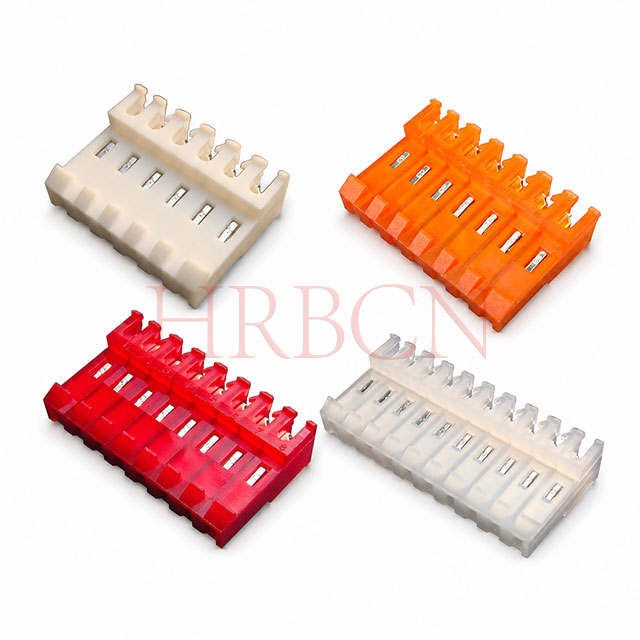

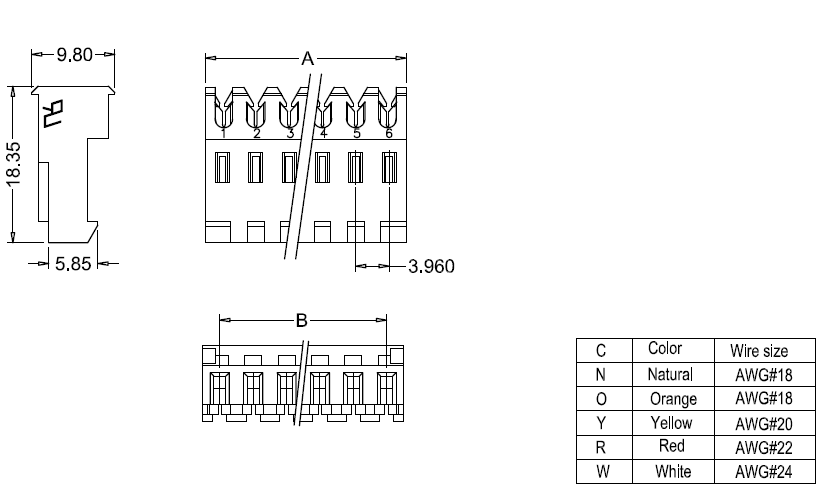

V: Az AWG18, AWG20, AWG22 és AWG24 vezetékekhez illeszkedik, a ház különböző színkódjainak megfelelően.
3. kérdés: Melyek az elektromos névleges értékek és az üzemi hőmérséklet?
A: Névleges áram: 5A AC/DC; Névleges feszültség: 600V AC/DC; Üzemi hőmérséklet: -25°C és +85°C között.
Q4: Mik az anyagok és az égésgátló fokozat?
V: Ház: Nylon66, UL94V-2; Csatlakozó: foszforbronz ónozással vagy aranyozással.
K5: Milyen funkciói vannak a polarizáló füleknek és a reteszelő rámpának?
V: A polarizáló fülek megakadályozzák a fordított behelyezést; reteszelő rámpa biztosítja a szilárd illeszkedést és elkerüli a laza csatlakozást.
6. kérdés: Ez egy egyenes csatlakozó? Mi az orientáció?
V: Igen, ez egy 180°-os átmenő IDC csatlakozó a közvetett párosításhoz.
7. kérdés: Milyen alkalmazásokhoz alkalmas az M7060-NCR?
V: Főleg ipari vezérlőberendezések, háztartási készülékek és általános elektronikai termékek vezetékeinek lezárására használják.
8. kérdés: Tud-e testreszabott tűszámot vagy színt biztosítani?
V: A szabványos tűk 2 és 24 között vannak, és több szabványos szín is elérhető. Vegye fel velünk a kapcsolatot a nem szabványos testreszabás érdekében.
Műszaki GYIK
1. kérdés: Miért tervezték az IDC csatlakozókat két változatban: polarizáló fülekkel és polarizáló fülek nélkül?
V: A két szerkezetet úgy fejlesztették ki, hogy megfeleljenek a különböző összeillesztés-gátló követelményeknek, az összeszerelés hatékonyságának, a költségeknek és a termékelrendezési korlátoknak:
1. Polarizáló fülekkel : A házba integrált aszimmetrikus műanyag kiemelkedések mechanikai interferenciát okoznak. A csatlakozó csak egy helyes irányban tud illeszteni, fizikailag blokkolva a fordított behelyezést vagy a 180°-ban elfordított párosítást, kiküszöbölve az emberi összeszerelési hibákat és a hibás vezetékezés által okozott jel/táp rövidzárlat kockázatát.
2. Polarizáló fülek nélkül : Egyszerűsített ház fordított kiemelkedések nélkül. Kisebb teljes szélessége, alacsonyabb műanyagköltsége és simább behelyezési ellenállása. Az alacsony kockázatú statikus alkalmazási forgatókönyvek esetében a hibás illeszkedés elkerülése érdekében a kézi jelölésre vagy a gyártási SOP-ra támaszkodik.
2. kérdés: Milyen alkalmazási különbségek vannak a polarizáló fülekkel rendelkező és a polarizáló fülekkel nem rendelkező IDC között?
IDC polarizáló fülekkel (ellentétes)
Alapvető előny: Fizikai hibás behelyezés elleni védelem, nulla a fordított párosítás kockázata, nem függ a kezelő megítélésétől; vakszereléshez, automatizált gyártósorokhoz, többcsatlakozós vegyes huzalozáshoz alkalmas.
Jellemző alkalmazások: Ipari vezérlő alaplapok, teljesítménymeghajtó modulok, orvosi berendezések, új energiavezérlők, hordozható tesztműszerek, többjeles integrált áramköri lapok több azonos csatlakozóval.
Kockázati forgatókönyv: A fordított behelyezés rövidzárlatot, megégett PCB-t, jelhibát vagy a berendezés biztonságát veszélyezteti.
IDC polarizáló fülek nélkül
Fő előnye: keskenyebb test a kompakt belső elrendezésért, alacsonyabb egységköltség, kisebb behelyezési erő, könnyebb, nagy sebességű automatizált krimpelés.
Tipikus alkalmazások: Egykörös háztartási gépek, LED-es világítópanelek, kisméretű digitális tartozékok, egyszerű fix belső huzalozás, kártyánként csak egy csatlakozóval.
Kockázati forgatókönyv: Csak akkor alkalmazható, ha a rossz párosítás nem okoz súlyos károkat; a kezelők egyértelműen azonosíthatják a tűsort a vezeték színe vagy a szitanyomás segítségével.
4 alapméret alapján ítélje meg:
A fordított behelyezés meghibásodásának veszélye
A fordított párosítás rövidzárlathoz, égett alkatrészekhez, berendezés meghibásodásához vezet → Válasszon polarizációs fülekkel
Csatlakozók száma egy PCB-n
Több egyforma IDC csatlakozó sűrűn elhelyezve egy kártyán → Polarizáló füleket kell használni az áramkörök megkülönböztetéséhez
Áramköri laponként csak egy csatlakozót szerelnek fel → Polarizációs fülek nélkül elfogadható
Összeszerelési gyártási mód
Tömeges automatikus összeszerelés, vakpárosítás, nagy sebességű kábelköteg gyártósor → Polarizáló fülekkel (elkerüli a tömeghibás termékeket)
Kézi kis tételes összeszerelés átlátszó vezetékes színkóddal/szitacímkékkel → Polarizáló fülek nélkül
Termékterület- és költségkorlátok
Szigorú szélességi korlát a belső burkolaton, szűkös BOM költségkeret → Polarizáló fülek nélkül
Ipari nagy megbízhatóságú termékek, hosszú élettartam követelmény, költségtűrés → Polarizációs fülekkel
4. kérdés: A polarizációs fül kialakítása befolyásolja a kompatibilitást a megfelelő PCB-fejlécekkel?
V: Nem. Az M7060 sorozatú IDC polarizáló fülekkel vagy anélkül, azonos osztásközzel, érintkezési elrendezéssel és belső csatlakozóméretekkel, teljesen kompatibilis az M3965 sorozathoz illő PCB-fejlécekkel. Csak a külső ház fordított kiemelkedés elleni szerkezete különbözik; Az elektromos teljesítmény és a párosítási méretkonzisztencia változatlan marad.
5. kérdés: A kezelők továbbra is csatlakozhatnak fordítva a polarizációs fülekkel rendelkező IDC-hez?V: Lehetetlen. Az aszimmetrikus polarizációs fül 180°-ban elfordítva ütközik a burkolt NYÁK-fejlécek szélével, fizikai zárat képezve és megakadályozva a teljes behelyezést, ami alapvetően kiküszöböli a fordított vezetékezési hibákat.
6. kérdés: Szükséges-e polarizáló füleket választani, ha csak egy csatlakozóm van a kártyán?V: A termék biztonsági szabványától függ. Ha a termék tápáramkört vagy nagy értékű vezérlőkártyát tartalmaz, a polarizációs fülek továbbra is ajánlottak, hogy elkerüljék az emberi működési hibákat az értékesítés utáni karbantartás során; kisfeszültségű egyszerű jeláramköröknél, amelyek nem tartalmaznak biztonsági kockázatokat, a költségmegtakarítás érdekében a nem polarizáló változat is elfogadható.
