M7060R-NC
HRB
8536909000

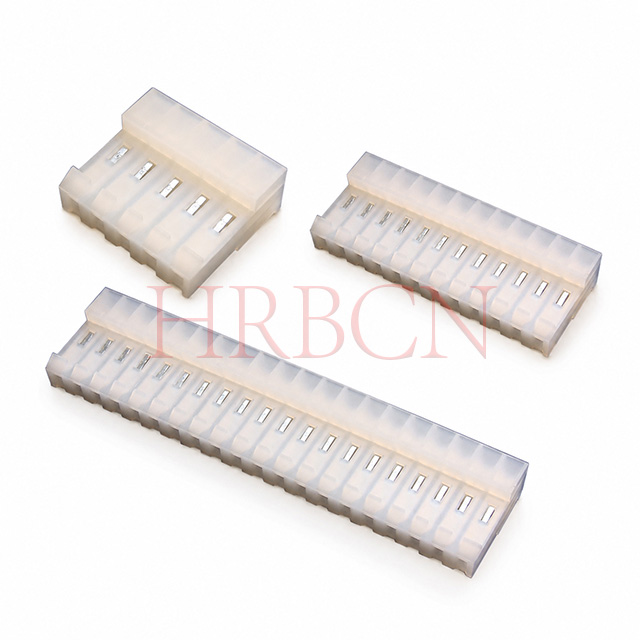

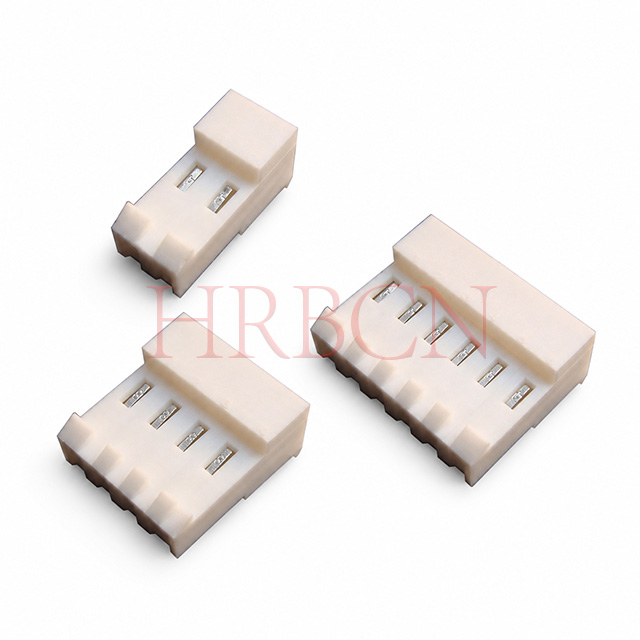

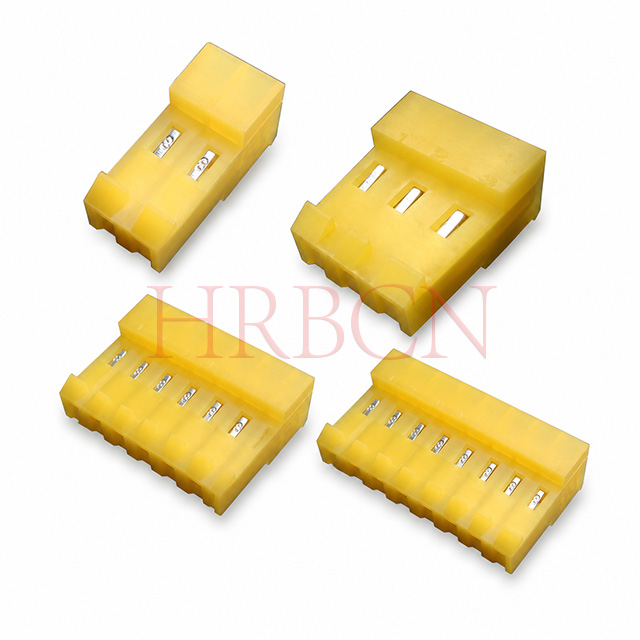

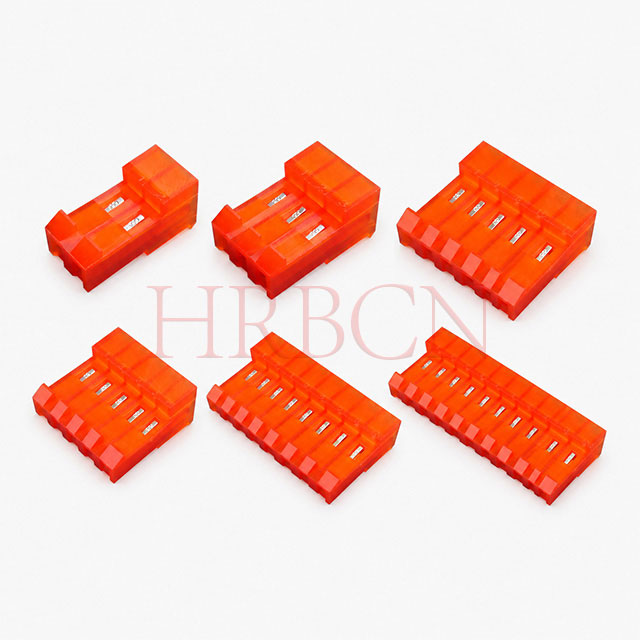

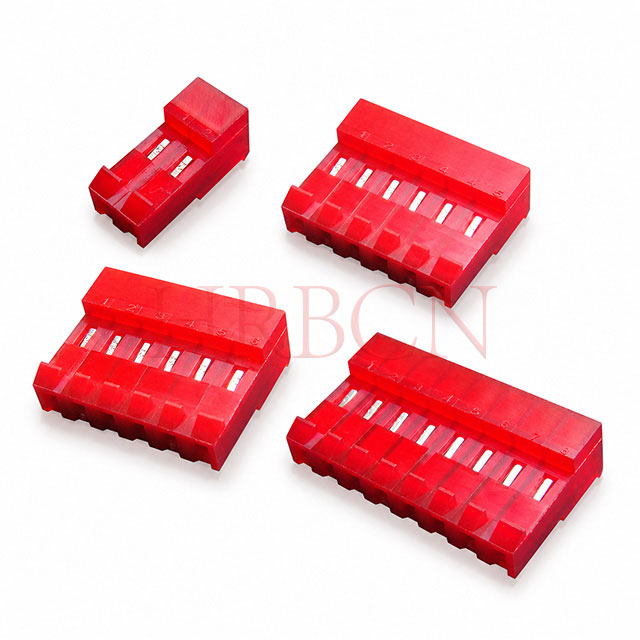

3,96 mm-es osztású csatlakozó közvetett illesztéshez, szigetelés elmozdulási technológiához (IDT), egyedi vezetékekhez, reteszelő rámpával, polarizáló fülekkel.
M7060R-NC
① ② ③④⑤⑥
①M7060: HRB sorozat
②R: Zárt vége 90°
③N: csapok száma: 2-24

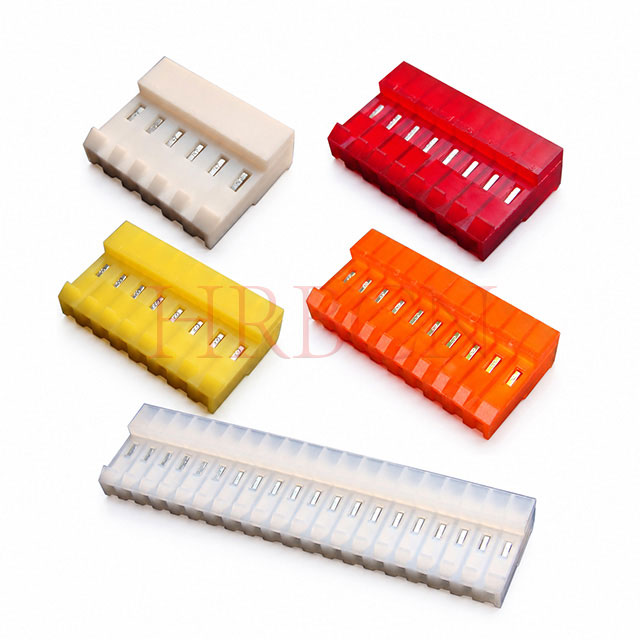

④C: A ház színe, lásd az alábbi táblázat magyarázatát
⑤P nélkül (üres): Reteszelő rámpával
⑥R nélkül (Üres): Polarizáló fülek nélkül
| C | Szín | Vezeték mérete |
| N | Természetes | AWG18 |
| O | Narancs | AWG18 |
| Y | Sárga | AWG20 |
| R | Red | AWG22 |
| W | Fehér | AWG24 |

| rész sz. | Dimensions | rész sz. | Dimensions | rész sz. | Dimensions | ||||||
| UL94V-2 | Áramkörök | Halvány: A | Halvány: B | UL94V-2 | Áramkörök | Halvány: A | Halvány: B | UL94V-2 | Áramkörök | Halvány: A | Halvány: B |
| M7060R-2-C | 2 | 7.92 | 3.96 | M7060R-10-C | 10 | 39.60 | 35.64 | M7060R-18-C | 18 | 71.08 | 67.32 |
| M7060R-3-C | 3 | 11.88 | 7.92 | M7060R-11-C | 11 | 43.41 | 39.60 | M7060R-19-C | 19 | 75.04 | 71.28 |
| M7060R-4-C | 4 | 15.84 | 11.88 | M7060R-12-C | 12 | 47.37 | 43.56 | M7060R-20-C | 20 | 78.90 | 75.24 |
| M7060R-5-C | 5 | 19.80 | 15.84 | M7060R-13-C | 13 | 51.33 | 47.52 | M7060R-21-C | 21 | 82.26 | 79.20 |
| M7060R-6-C | 6 | 23.76 | 19.80 | M7060R-14-C | 14 | 55.29 | 51.48 | M7060R-22-C | 22 | 86.82 | 83.16 |
| M7060R-7-C | 7 | 27.72 | 23.76 | M7060R-15-C | 15 | 59.35 | 55.44 | M7060R-23-C | 23 | 90.78 | 87.12 |
| M7060R-8-C | 8 | 31.68 | 27.72 | M7060R-16-C | 16 | 63.31 | 59.40 | M7060R-24-C | 24 | 94.74 | 91.08 |
| M7060R-9-C | 9 | 35.64 | 31.68 | M7060R-17-C | 17 | 67.12 | 63.36 | ||||
Úgy tervezték, hogy párosuljon , hatékonyan megakadályozva, hogy a por, nedvesség és idegen szennyeződés az M7061R és a sorozat házfedeleivel károsítsa a szabad érintkezőkapcsokat.
Közvetett PCB párosítás; párosul Az M3965 és M3965R sorozatú NYÁK-fejlécekkel a megbízható vezeték és kártya közötti kapcsolat elérése érdekében.


1. kérdés: Mi az M7060 sorozatú IDC csatlakozó osztástávolsága és érintkezési tartománya?
V: Ez egy 3,96 mm-es átmeneti IDC-csatlakozó, amely 2-24 érintkezőt támogat a kiválasztáshoz.
2. kérdés: Milyen vezetékmérők kompatibilisek ezzel a csatlakozóval?
V: Az AWG18, AWG20, AWG22 és AWG24 vezetékekhez illeszkedik, a ház különböző színkódjainak megfelelően.
3. kérdés: Melyek az elektromos névleges értékek és az üzemi hőmérséklet?
A: Névleges áram: 5A AC/DC; Névleges feszültség: 600V AC/DC; Üzemi hőmérséklet: -25°C és +85°C között.
Q4: Mik az anyagok és az égésgátló fokozat?
V: Ház: Nylon66, UL94V-2; Csatlakozó: foszforbronz ónozással vagy aranyozással.
K5: Milyen funkciói vannak a polarizáló füleknek és a reteszelő rámpának?
V: A polarizáló fülek megakadályozzák a fordított behelyezést; reteszelő rámpa biztosítja a szilárd illeszkedést és elkerüli a laza csatlakozást.
6. kérdés: Ez egy egyenes csatlakozó? Mi az orientáció?
V: Igen, ez egy 90°-os zárt végű IDC-csatlakozó közvetett párosításhoz.
7. kérdés: Tud-e testreszabott tűszámot vagy színt biztosítani?
V: A szabványos tűk 2 és 24 között vannak, és több szabványos szín is elérhető. Vegye fel velünk a kapcsolatot a nem szabványos testreszabás érdekében.
1. kérdés: Miért van az IDC csatlakozóknak két szerkezeti változata a zárt végű és az átvezetéses kivitelben?
V: A két kialakítást teljesen eltérő vezetékelrendezési igényekhez, vezeték-elvezetési módokhoz és láncos áramköri követelményekhez fejlesztették ki:
Zárt végű IDC (90° zárt végű M7060R sorozat)
A ház egyik vége teljesen tömített, átmenő huzalcsatorna nélkül. A vezetékeket csak a kábel végén lehet lezárni és rögzíteni; a vezeték nem tud áthaladni a csatlakozó teljes házán. Egyetlen nyomtatott áramköri lap független, vezetékek és kártyák közötti sorkapcsok huzalozására tervezték.
Átvezető IDC (180°-os átvezetés az M7060 sorozaton keresztül)
Nyitott csatornán keresztül fut az egész házon. A vezetékek áthatolhatnak egyik oldalról a másikra, megtámasztva a csatlakozótesten áthaladó vezetéket. Lehetővé teszi több NYÁK között a láncos soros összeköttetést, a teljesítmény/jelátvitel lépcsőzetes kártyánkénti megvalósításával.
2. kérdés: Milyen gyakorlati különbségek vannak a zárt végű és az átmenő IDC csatlakozók között?
Zárt végű IDC (M7060R 90°)
⒈Alapvető jellemzők
Teljesen zárt hátsó ház, a vezeték csak a terminál végén csatlakozik, jobb húzásmentesség és porállóság;
A derékszögű kábelkimenet megtakarítja a függőleges NYÁK belső terét, a vezetékek elrendezése a keskeny berendezésházban;
Nincs vezeték túlnyúlás a hátsó oldalon, így elkerülhető a szabadon meglazult vezetékek által okozott rövidzárlat.
⒉Tipikus alkalmazások
Egyetlen független vezérlő NYÁK kaszkád vezetékezés nélkül: háztartási készülékek, kis meghajtó modulok, LED egylámpás táblák, hordozható vizsgálóműszerek, orvosi vezérlőpanelek független vezetékezéssel.
Megfelelő környezet: Az eszköz belső tere szűk, a kábelt vízszintesen 90°-kal el kell fordítani a PCB csatlakoztatása után; minden PCB csak a bejövő vezetékeket fogadja anélkül, hogy egy másik áramköri kártyára továbbítaná.
Átvezető IDC (M7060 180°-os egyenes átvezetés)
⒈Alapvető jellemzők
A vezeték teljes áthaladása, az egyik vezeték áthalad a csatlakozón a 'bemenet-kimenet' kaszkád megvalósításához;
Támogatja a láncos vezetékezést, a vezetékek egy csoportja egymás után több PCB-t köt össze, csökkenti a kábelköteg mennyiségét és az összeszerelési költségeket;
Egyenes 180°-os kábelkimenet, a vezetékek egyenesen haladnak előre a PCB fejléccel való párosítás után.
⒉Tipikus alkalmazások
Több kártyás sorozatú berendezések: HVAC vezérlőrendszerek, többrétegű ipari vezérlőszekrények, többcsoportos LED fényfüzér modulok, biztonsági riasztó központok, több tábla között lépcsőzetes tápellátást igénylő áramelosztó berendezések.
Megfelelő környezet: Több PCB-nek megosztott tápellátásra vagy jelhurokra van szüksége; a vezetékeknek át kell menniük az egyik csatlakozón a következő áramköri kártya csatlakoztatásához, ami egyszerűsített kábelköteg-elrendezést igényel.
3. kérdés: Hogyan válasszunk a zárt végű és az átmenő IDC csatlakozók között a projekthez?
Bíráljon a 4 fő tervezési méret alapján:
⒈NYÁK kaszkád kábelezési igény
Csak egyetlen nyomtatott áramkör, vezetéket nem kell másik kártyához csatlakoztatni → Válassza ki a zárt végű IDC-t
Több NYÁK-hoz láncolt sorozatú teljesítmény/jelátvitel szükséges → Válassza az átvezető IDC-t
⒉Belső tér és vezetékvezetési szög
Korlátozott függőleges magasság a nyomtatott áramkör felett, a vezetékekhez vízszintes oldalsó kivezetés szükséges (90°-os fordulat) → Zárt végű derékszögű változat
Elegendő egyenes hely a PCB mögött, a vezetékek egyenesen haladnak előre a tábla síkja mentén → Átvezető egyenes változat
⒊A vezetékek rendezettsége és a por elleni védelem követelménye
Zárt ház szükséges a por elzárásához, kerülje a rövidzárlatot okozó szabad huzalvégeket → Zárt végű IDC
Előnyben részesítse az egyszerűsített kábelköteget, csökkentse a vezetékek teljes mennyiségét többkártyás kaszkád esetén → Átvezetéses IDC
⒋ Értékesítés utáni karbantartás és csere kényelme
Mindegyik NYÁK-kábelezés független, könnyen cserélhető egyetlen kártya anélkül, hogy ez más áramkörökre hatással lenne → Zárt végű IDC
⒌Egységes tápbemenet az első kártyán, az összes következő kártya táplálása átvezető láncon keresztül → Feed-through IDC
4. kérdés: A zárt végű és az átmenő IDC megosztja a kompatibilis PCB-fejléceket?
V: Igen. Az M7060 átvezető és M7060R zárt végű IDC csatlakozók azonos osztású/tűszámmal megegyeznek az azonos M3965 sorozatú burkolt PCB-fejlécekkel. Csak a hátsó vezetékcsatorna és a kábelkimeneti szög különbözik; a osztás, a csapok elrendezése és a párosítási méret teljesen konzisztens.
5. kérdés: Használható-e az IDC átvezetése zárt végű sorkapocs huzalozásként?
V: Technikailag megvalósítható, de nem ajánlott. A nyitott átmenő csatorna feltárja a vezeték végét a csatlakozó hátulján, ami növeli a por felhalmozódását és a vibráció lehúzásának kockázatát. A zárt végű teljesen zárt ház jobb mechanikai védelmet biztosít a sorkapcsok bekötése esetén.
6. kérdés: Megvalósítható-e a zárt végű IDC többkártyás lánccsatlakozás?
V: Nem. A hátsó rész teljesen le van zárva átmenő vezeték nélkül. Ha több PCB-t kell csatlakoztatnia, akkor minden egyes kártyához külön bejövő vezetékeket kell elhelyezni, ami növeli a kábelköteg költségeit és az összeszerelési munkaterhelést.
