K: Melyek a 6,35 mm-es teljesen szigetelt apa leválasztó terminál (AWG16-14) alapvető paraméterei?
V: Gyors leválasztás Terminál típusa: Tabs/Egyenes típus
Vezeték mérete: AWG16-14 (1,31-2,08 mm²)
Párosító fül szélessége: 6,35 (0,250')
Párosító fül vastagsága: 0,8 mm
Kompatibilis szigetelés átmérő tartomány: 4,06 mm/6,60 mm

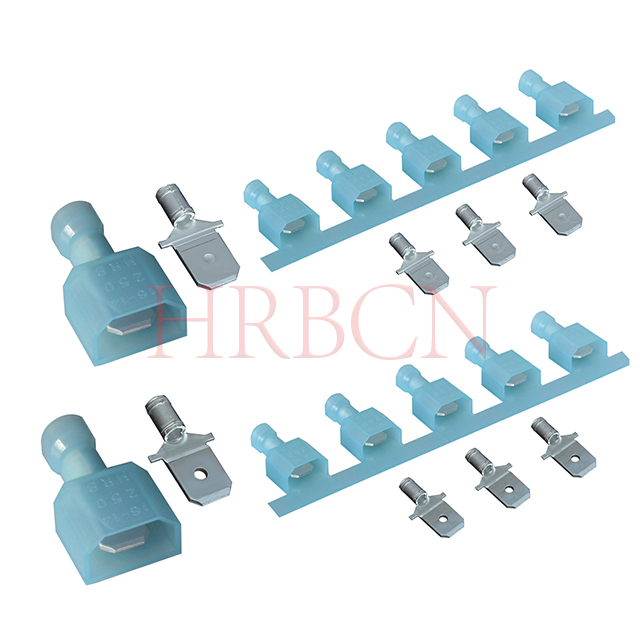

K: Mi a különbség az M6351FNS-5(8)-b között; M6351FNS-5(8)-b1; M6351FNS-5(8)-b(A); M6351FNS-5(8)-b1(A) csatlakozók? Hogyan válasszuk ki a megfelelőt?
V: Mindegyik az M6351FNS 6,35 mm-es teljesen szigetelt apa egyenes sorkapocs sorozathoz tartozik.
A kódolási szabályok a következők:
①: 5(8) a kapocsfül vastagsága: 0,8 mm.
②: a b / b1 különböző szigetelési belső átmérőt és huzalméret-tartományt jelöl, mindkettő AWG16-14 huzalozáshoz. b=Ins. Átm., Max: 4,06 mm; b1=Ins. Átmérő, Max: 6,60 mm.
③: Utótag nélkül (A) Hole Detent szerkezetet alkalmaz, erős reteszeléssel és rezgéscsillapító teljesítménnyel; az (A) utótaggal Dimple Detent szerkezetet alkalmaz a simább be- és kihúzás érdekében a szabványos reteszelőerővel.
Kiválasztási útmutató:
①: Válassza a b / b1-et utótag nélkül (A), ha szilárd reteszelést és rezgésállóságot igényel;
②: Válassza a b(A) / b1(A) opciót azokhoz az alkalmazásokhoz, amelyeknél egyszerű be- és kihúzás szükséges a hagyományos zárolási igény mellett;
③: Válassza ki a b vagy a b1 értéket a tényleges vezeték külső átmérőjének megfelelően, hogy biztosítsa a tökéletes krimpelést és szigetelést.
K: Mi a MOQ a 6,35 mm-es 0,250' szigetelt terminálhoz?
V: MOQ: 5000 db/cikk.
K: Mennyi az átfutási idő a 6,35 mm-es 0,250' szigetelt terminálhoz?
V: L/T: 3-4 hét.
K: Mi a maximális hőmérséklet ennek a 6,35 mm-es terminálnak?
V: A maximális hőmérséklet 105°C
K: Mi a különbség a 4,75 mm-es és a 6,35 mm-es csatlakozók között?
V: A különbség a terminálfül szélessége. A 4,75 mm-es csatlakozók kisebbek, és könnyebb alkalmazásokhoz használhatók, míg a 6,35 mm-es csatlakozók
csatlakozók nagyobb áramerősséget kezelnek.
K: Hogyan válasszam ki a megfelelő AWG méretet?
V: Válassza ki a csatlakozót a vezetékmérő alapján. Ezt a terméket AWG16-14 vezetékekhez tervezték, biztosítva a megfelelő krimpelést.
K: Ezek a csatlakozók szigeteltek?
V: Igen, teljesen szigetelt karmantyúval rendelkeznek a rövidzárlatok megelőzése és a biztonság javítása érdekében.
K: Milyen vezetékméretet támogat az AWG16-14?
V: Ez a terminál AWG16-14 vezetékekhez illeszkedik, amelyek keresztmetszete közepes áramú elektromos és általános autóipari huzalozási alkalmazásokhoz alkalmas.
K: Mi a különbség az (A) utótaggal és anélküli modellek között?
① (A) utótag nélkül:

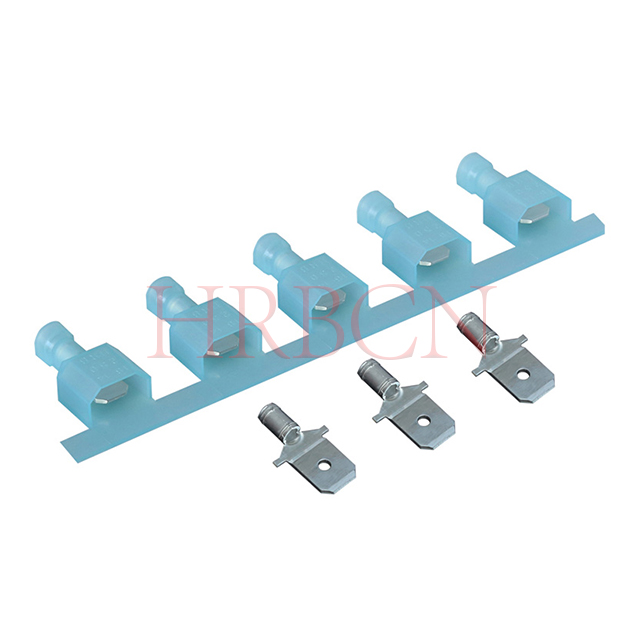

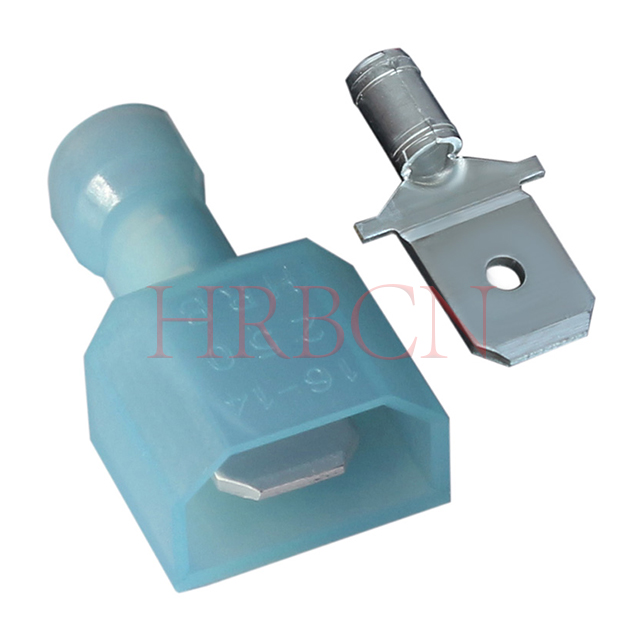

Hole Detent szerkezetet fogad el. Kör alakú furattal záródik, erős rögzítéssel, kioldódás- és rezgésállósággal.
② (A) utótaggal:

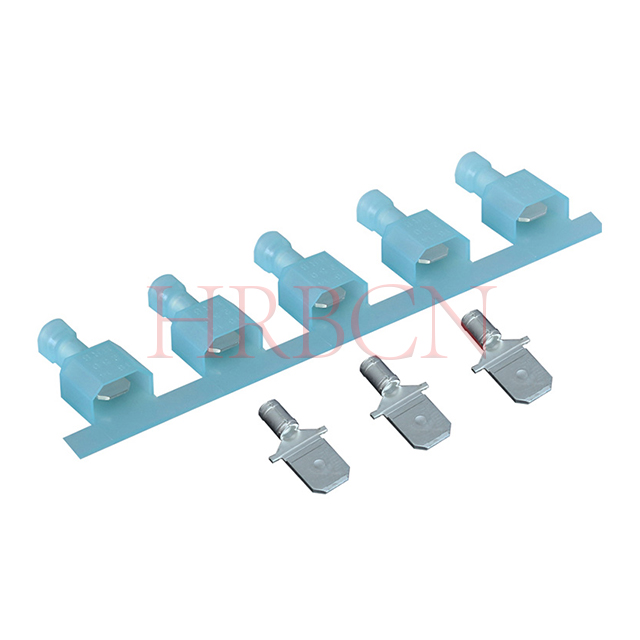

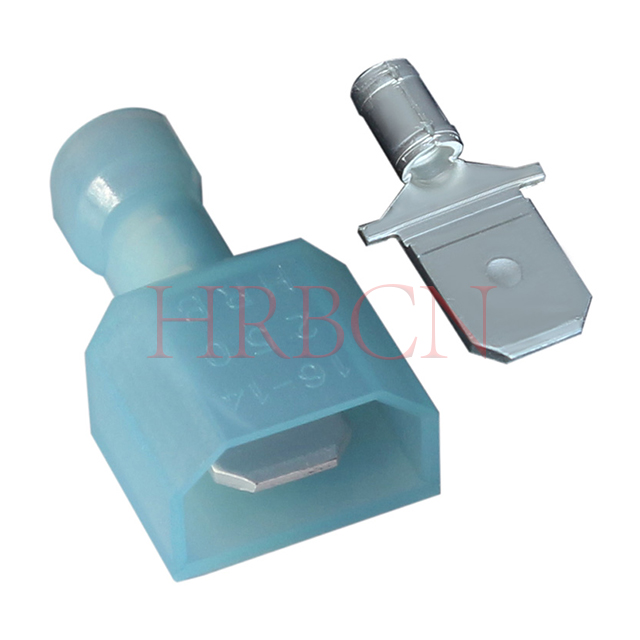

Dimple Detent szerkezetet fogad el. Rugós hornyos összenyomással pozícionál, simább be- és kihúzást biztosítva szabványos reteszelőerővel.
K: Mi az a 6,35 mm-es csatlakozódugó?
V: A 6,35 mm-es csatlakozókapocs egy 0,250 hüvelykes ásókapocs, 6,35 mm-es fülszélességgel.
Ez egy ónozott sárgarézből és égésgátló nejlonból készült, teljesen szigetelt vezetékkel összekötő alkatrész, amely széles körben párosul 6,35 mm-es csatlakozókapcsokkal a gyors csatlakoztatás és leválasztás érdekében.
Általánosan használatos autóipari kábelkötegekben, háztartási készülékekben és ipari berendezésekben az áramkörök csatlakoztatására, különböző AWG12-10, AWG16-14 és AWG22-18 vezetékszélesség-tartományokban kapható.
K: Mi a különbség az egyenes anya csatlakozókkal és a zászlós anya csatlakozókkal való párosítás között? Hogyan válasszuk ki a megfelelő típust?
V: Mind az egyenes anya csatlakozók, mind a zászlós anya csatlakozók azonos specifikációjú apa leválasztó kapcsokhoz kapcsolódhatnak.
A fő különbségek a telepítés iránya, a vezetékek elrendezése és az alkalmazási forgatókönyv:
①: Az egyenes anyakapocs soros egyenes szerkezetet vesz fel, a vezetékekkel és a csatlakozással egyenes vízszintes irányban.
②: A zászlós anya terminál derékszögű zászlós kialakítással rendelkezik, amely 90 fokkal elfordítja a bekötési irányt az oldalirányú elvezetés és a helytakarékos telepítés érdekében.
③: Az elektromos teljesítmény, a névleges áramerősség és a reteszelő szerkezet mindkét típusnál azonos, azonos fülméret és vezetékhossz mellett.
Kiválasztási útmutató:
①: Válasszon egyenes anyakapcsokat a lineáris huzalozáshoz, egyenes kábelköteg-elrendezéshez és elegendő beépítési helyhez.
②: Válassza ki a jelzőhüvelyes csatlakozókat a korlátozott beépítési helyhez, a 90°-os szögben történő elvezetéshez és a kompakt berendezés belső huzalozásához.
③: Tartsa meg ugyanazt a fül szélességét és AWG huzalátmérőjét, hogy biztosítsa a tökéletes illeszkedést a megfelelő csatlakozókapcsokkal.
K: Mi a különbség a 0.110', 0.187', 0.205' és 0.250' terminálok között? Hogyan válasszuk ki a megfelelő méretet?
V: Ezek a számok a gyorsleválasztó kapcsok fülszélességére vonatkoznak hüvelykben:
0,110' a legkisebb méret gyengeáramú jel- és segédáramkörökhöz;
0,187' a leggyakoribb általános célú méret közepes fényáramú vezetékekhez;
A 0.205' nagyobb érintkezési felületet kínál a nagyobb áramerősség és a stabilabb kapcsolat érdekében;
A 0,250' a legnagyobb méret, nagy teljesítményű és nagy teljesítményű főáramkörökhöz készült.
A kiválasztáshoz igazítsa a kapocsfül szélességét a csatlakozó csatlakozóhoz, az AWG vezetékhez, a munkaáramhoz és a telepítési helyhez. Használjon kisebb méreteket jelvezetékekhez, nagyobb méreteket fő tápellátáshoz és nagyáramú alkalmazásokhoz.
