Általános GYIK

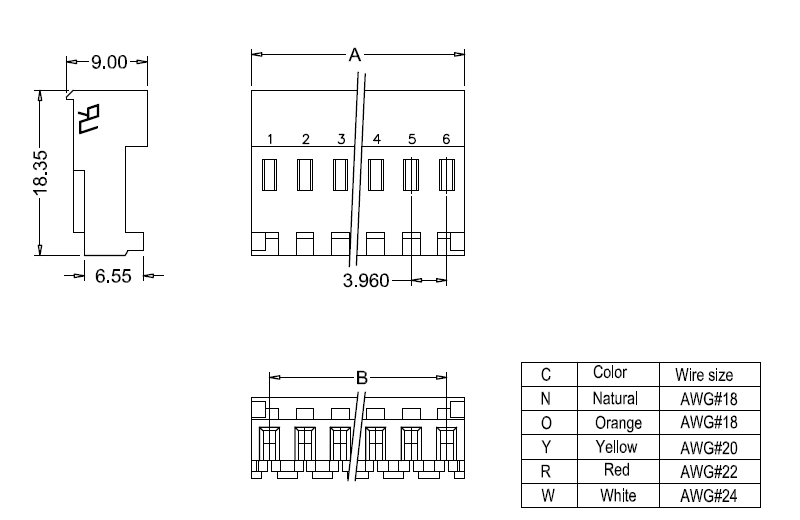

1. kérdés: Mi az M7060 sorozatú IDC csatlakozó osztástávolsága és érintkezési tartománya?
V: Ez egy 3,96 mm-es átmeneti IDC-csatlakozó, amely 2-24 érintkezőt támogat a kiválasztáshoz.
2. kérdés: Milyen vezetékmérők kompatibilisek ezzel a csatlakozóval?

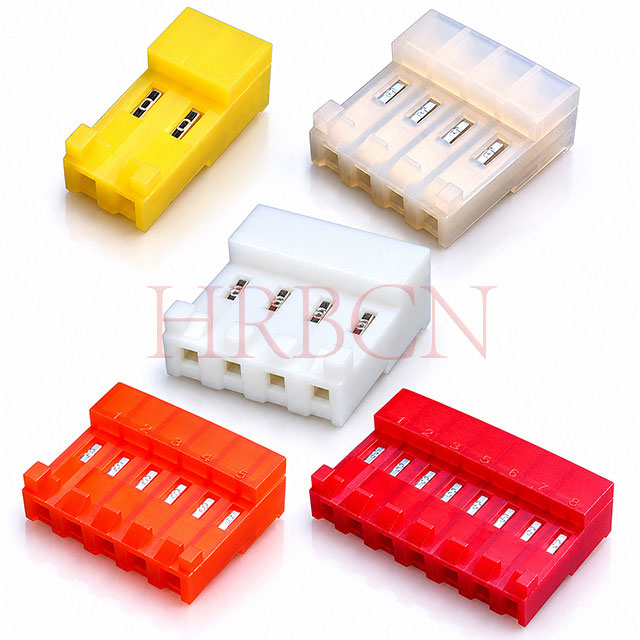

V: Az AWG18, AWG20, AWG22 és AWG24 vezetékekhez illeszkedik, a ház különböző színkódjainak megfelelően.
3. kérdés: Melyek az elektromos névleges értékek és az üzemi hőmérséklet?
A: Névleges áram: 5A AC/DC; Névleges feszültség: 600V AC/DC; Üzemi hőmérséklet: -25°C és +85°C között.
Q4: Mik az anyagok és az égésgátló fokozat?
V: Ház: Nylon66, UL94V-2; Csatlakozó: foszforbronz ónozással vagy aranyozással.
K5: Milyen funkciói vannak a polarizáló füleknek és a reteszelő rámpának?
V: A polarizáló fülek megakadályozzák a fordított behelyezést; reteszelő rámpa biztosítja a szilárd illeszkedést és elkerüli a laza csatlakozást.

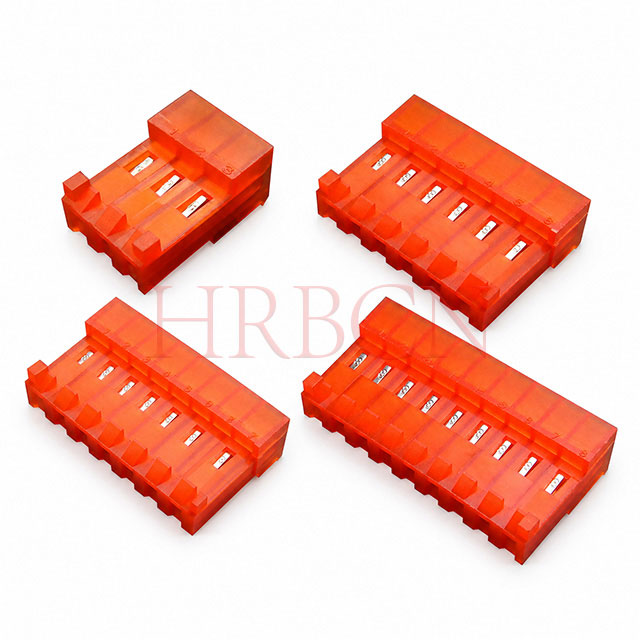

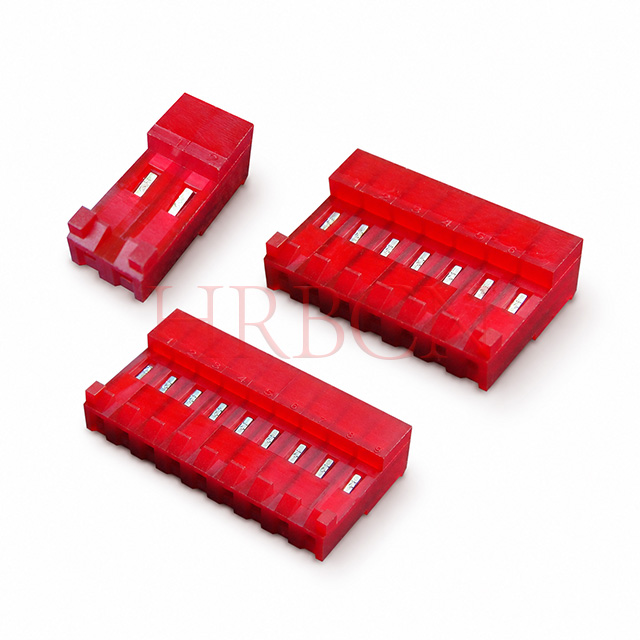

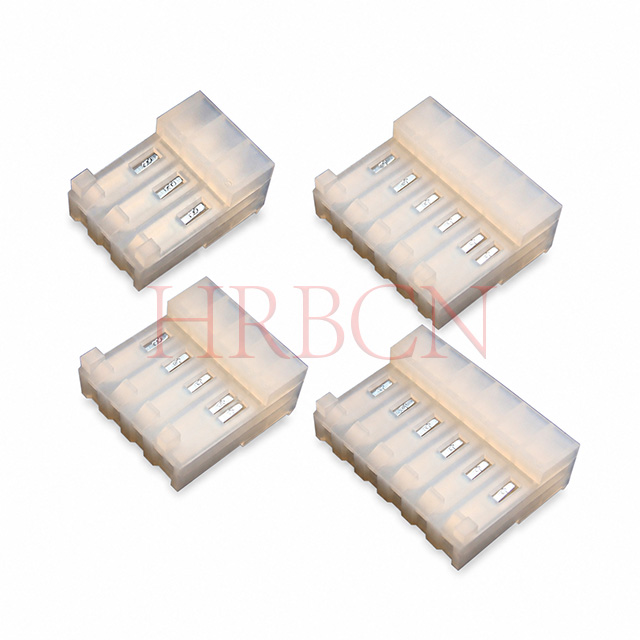

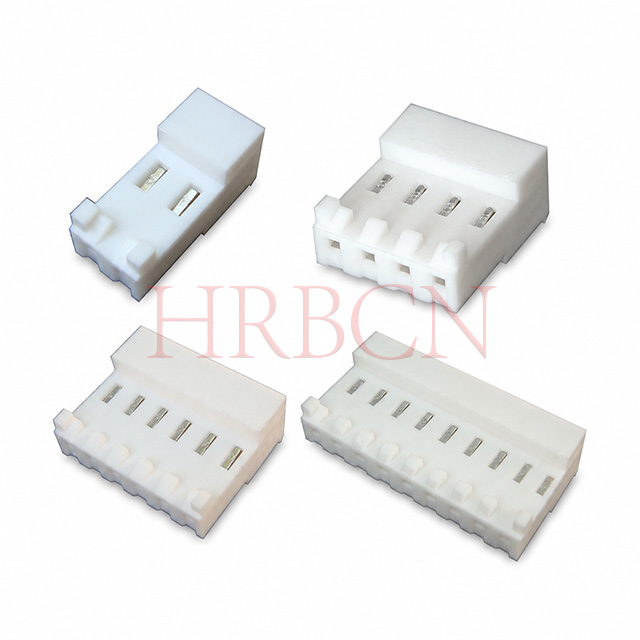

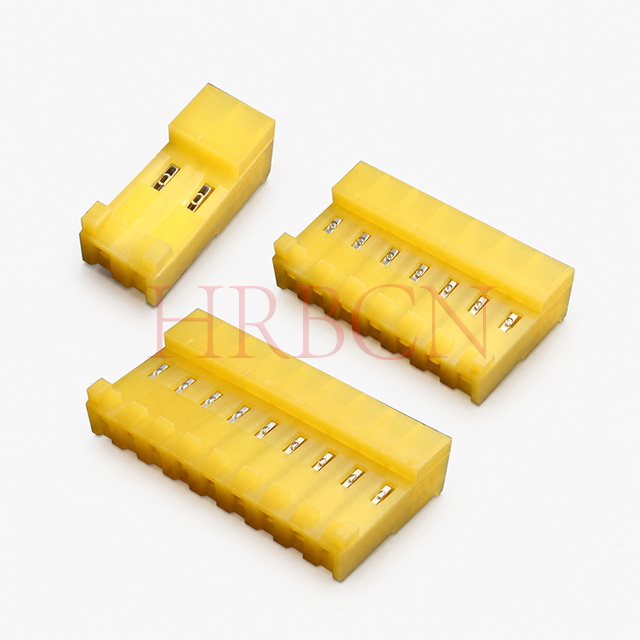

6. kérdés: Ez egy zárt végű IDC csatlakozó? Mi az orientáció?
V: Igen, ez egy 90°-os zárt végű IDC-csatlakozó közvetett párosításhoz.
7. kérdés: Milyen alkalmazásokhoz alkalmas az M7060R-NCR?
V: Főleg ipari vezérlőberendezések, háztartási készülékek és általános elektronikai termékek vezetékeinek lezárására használják.
8. kérdés: Tud-e testreszabott tűszámot vagy színt biztosítani?
V: A szabványos tűk 2 és 24 között vannak, és több szabványos szín is elérhető. Vegye fel velünk a kapcsolatot a nem szabványos testreszabás érdekében.
Műszaki GYIK
1. kérdés: Miért létezik két változata az IDC csatlakozóknak: reteszelőrámpával és reteszelőrámpa nélkül?
V: Úgy tervezték, hogy megfeleljenek a különböző mechanikai megbízhatósági, költség- és összeszerelési forgatókönyveknek:
Reteszelő rámpával: Adjon hozzá integrált reteszelő bordákat a házhoz, hogy a párosítás után fizikai rögzítést biztosítson. Nagymértékben növeli a tartóerőt, ellenáll a vibrációnak, a kábelhúzásnak és a hőtágulási elmozdulásnak, elkerülve a véletlen leválasztást. Nagy megbízhatóságú munkakörülményeket céloz meg.
Reteszelő rámpa nélkül: Egyszerűsített házszerkezet zárpattanás nélkül. A párosítás csak a terminál és a fejrész közötti súrlódáson alapul. Alacsonyabb anyagköltség, kisebb külső méret és egyszerűbb teljes automatizálási összeszerelés, statikus, alacsony feszültségű beltéri fogyasztói eszközökhöz tervezve.
2. kérdés: Milyen gyakorlati különbségek vannak a két típus között?
IDC reteszelő rámpával
Fő előnye: Erős vibráció- és lazulásgátló teljesítmény, nyilvánvalóan hallható 'kattanás' a teljes párosítás megerősítéséhez
Jellemző alkalmazások: Ipari vezérlőberendezések, motoros hajtásmodulok, HVAC készülékek, teljesítményvezérlő dobozok, hordozható vizsgálóműszerek, gyakori szállítással vagy mechanikai ütésekkel járó berendezések.
Munkakörnyezet: Folyamatos vibrációval, hőmérséklet-ciklussal, külső kábelfeszítéssel rendelkező berendezések; olyan termékek, amelyeknél a laza csatlakozás biztonsági kockázatot vagy a berendezés leállását okozhatja.
IDC reteszelő rámpa nélkül
Fő előnye: Kompakt méret, alacsonyabb egységköltség, sima behelyezés extra zárellenállás nélkül
Jellemző alkalmazások: Statikus beltéri szórakoztató elektronika, LED világítási modulok, háztartási kisgépek, áramköri lapok belső fix vezetékezése, olcsó digitális kiegészítők.
Munkakörnyezet: Statikus telepítés, nincs nyilvánvaló vibráció/rázkódás, a kábelek húzóerő nélkül huzalkötegelőkkel vannak rögzítve, alacsony jelátviteli igény.
3. kérdés: Hogyan válasszunk a reteszelő rámpa és a nem reteszelő rámpa IDC csatlakozói között?
Kövesse az alábbi 4 ítéleti szabványt:
Ellenőrizze a vibráció és ütés állapotát
Ha a készülék folyamatos vibrációval, ütéssel vagy gyakori mozgással üzemel → Válasszon reteszelő rámpával
Ha a terméket beltérben rezgés nélkül rögzítik → Válasszon reteszelő rámpa nélkül
Mérje fel a laza kapcsolat kockázatát
A laza illeszkedés áramkimaradást, jelkiesést vagy biztonsági veszélyt okozhat → Reteszelő rámpa verzió szükséges
Ideiglenes belső huzalozás, elhanyagolható ütés még szétkapcsolt állapotban is → Nem zárható kivitel is elfogadható
Költség és mennyiségi korlát
Szigorú BOM költségszabályozás, kompakt ház szükséges → Reteszelő rámpa nélkül
Hosszú élettartam, magas termékminőség, költségtűrés → Reteszelőrámpával
Összeszerelési és gyártási igény
Tömeges automatizált összeszerelősor alacsony behelyezési ellenállást igényel → Reteszelő rámpa nélkül
Kézi összeszerelés, egyértelmű kattintási visszajelzés szükséges a teljes behelyezés megítéléséhez → Reteszelőrámpával
4. kérdés: A reteszelő rámpa kialakítása befolyásolja a kompatibilitást a megfelelő PCB-fejlécekkel?
V: No. M7060 sorozatú IDC reteszelő rámpával/anélkül, azonos osztással, tűkiosztással és belső kapocsmérettel, teljes mértékben kompatibilis a megfelelő M3965 sorozatú PCB fejlécekkel. Csak a ház külső zárszerkezete különbözik, nincs hatással az elektromos csatlakozásra vagy az illeszkedő méretek illeszkedésére.
5. kérdés: Könnyen leesik a nem reteszelő IDC rámpa használat közben?
V: Ez a munkakörülményektől függ. Teljesen statikus telepítésnél húzásmentesítővel vagy kábelkötegelővel rögzített kábellel a súrlódás visszatartása stabil csatlakozást garantálhat. Rezgés, húzóerő vagy hőmérséklet-ciklus hatására azonban fokozatosan meglazul, és időszakos jelmegszakítást okoz, ezért nem ajánlott nagy megbízhatóságú ipari forgatókönyvekhez.
