Műszaki GYIK
K: Mi az ajánlott huzalcsík hossza?
V: A huzalcsík hosszának referenciaértéke 3,00±0,20 mm.
A huzalcsík hossza a huzal típusától és a krimpelési módszertől függ, és a tényleges feldolgozási körülményeket kell használni az optimális szalaghossz meghatározásához.
A huzalcsupaszítási művelet során ne vágja be vagy vágja el a vezetékeket.

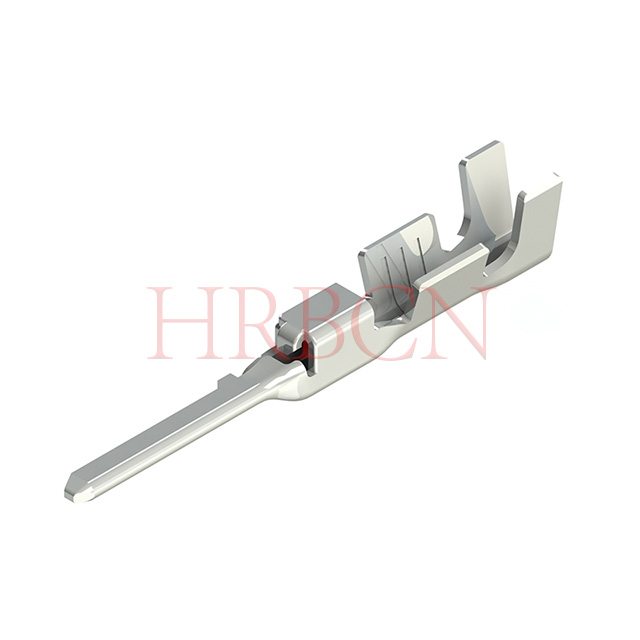

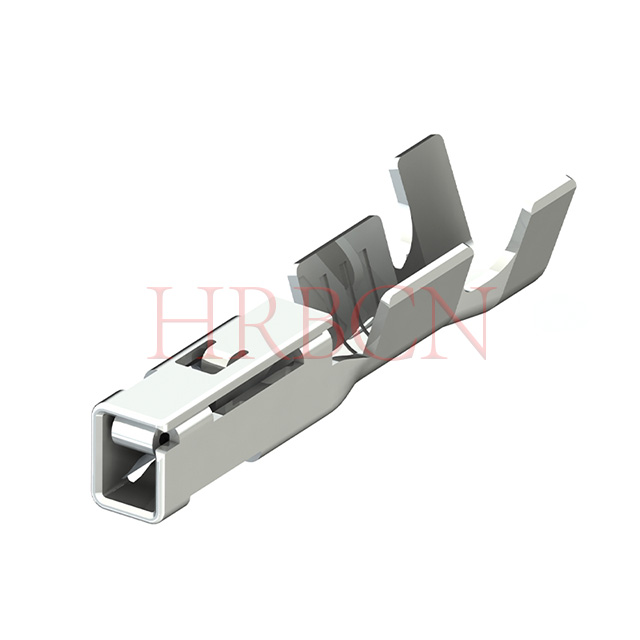

K: Hogyan lehet megfelelően behelyezni a préselt terminált a házba?
V: A préselt kivezetés behelyezése előtt igazítsa egymáshoz a ház és a kivezetés tájolását a megfelelő illeszkedés érdekében.
Amikor a ház zárnyílása felfelé néz, a préselt kapocs hengervarrás oldalának is felfelé kell néznie.
Ne forgassa el a terminált behelyezés közben vagy után. Az elforgatás károsíthatja a gumitömítéseket és a házat.
Megjegyzés: A terminál beillesztéséhez: tartsa a sima felületet felfelé, a kulcstartó funkciót lefelé, és a terminál hengerének varrását felfelé. A helytelen tájolás a ház károsodását okozhatja.
K: Mi a kábelezési ajánlás a csatlakozóból kilépő kábelköteghez?
A: Kerülje el az éles 90 fokos hajlításokat közvetlenül a csatlakozó vezeték kilépésénél. Az éles derékszögű hajlítás lerövidíti a kábelköteg élettartamát, és működési hibákhoz vezethet. Fokozatos, enyhe kábelhajlítás javasolt az útvonaltervezés során.
K: Mit kell figyelembe venni a kábelköteg-szerelvények késztermék-ellenőrzése során?
A:
1. Használjon precíziós rögzítőelemeket a vezetékek ellenőrzése és az elektromos folytonosság vizsgálata során, hogy elkerülje a csatlakozó kifeszítését.
2. Végezzen folytonossági vizsgálatokat a megfelelő csatlakozó csatlakozóval (pl. a fülérintkező aljzata). Ne használjon nem megfelelő tesztet
csapok. Időnként cserélje ki a tesztillesztő csatlakozókat.
3. Cserélje ki a deformált vagy sérült csatlakozókat, érintkezőket, tömítőgyűrűket vagy huzaltömítéseket közvetlenül új alkatrészekre, függetlenül a sérüléstől.
súlyossága. Ne kísérelje meg a javítást.

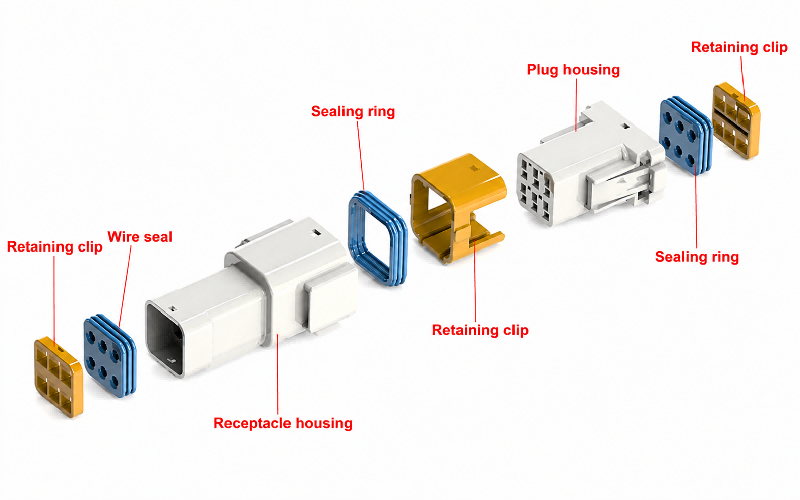

4. Ellenőrizze, hogy a huzaltömítések megfelelően illeszkednek-e a ház belsejébe.
5. Ne végezzen légfúvás-tesztet, mert ez elmozdíthatja a tömítő alkatrészeket.
K: Milyen tárolási és szállítási óvintézkedések vonatkoznak a csatlakozókra és kábelkötegekre?
A:
1. A házakat és a préselt érintkezőket a következő körülmények között tárolja: hőmérséklet 25 °C ± 5 °C, relatív páratartalom ≤70% relatív páratartalom. Tartsa távol tőle
közvetlen napfény, nedvesség és por. A tömítőgyűrűk és a huzaltömítések gumi alapú alkatrészek. Az UV-sugárzás a gumi öregedését okozza,
és a porszennyeződés rontja a vízállóságot.
2. Tárolás és szállítás közben rendkívül óvatosan kezelje az egymásra rakott házakat és kábelkötegeket.
K: Milyen funkciói vannak a reteszelő anyaháznak és a panelre szerelhető anyaháznak?

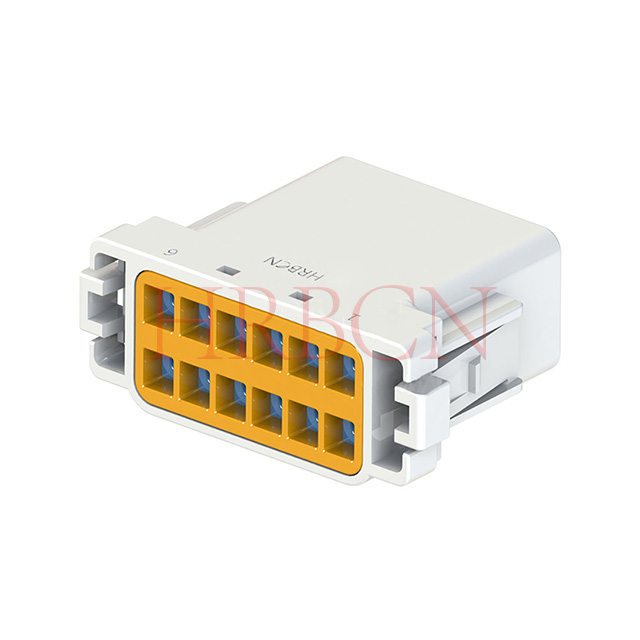

⒈ Reteszelő anyaház (kábelvég)
Szabadon függő kábelrögzítő ház panel rögzítőfülek nélkül. A beépített retesz segítségével az illeszkedő apa házhoz rögzíthető.
Funkció: A kábelvégekre préselve a vezetékek közötti csatlakozáshoz. A kábelköteggel együtt mozog, nincs a berendezéshez rögzítve
alváz. Ideális belső vezetékekhez, kábelszerelvényekhez és perifériás hosszabbítókábelekhez.

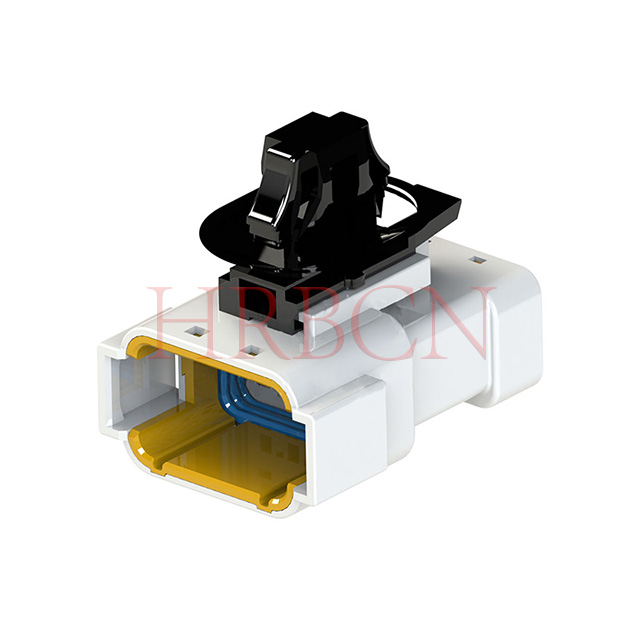

⒉ Panelre szerelhető anyaház (berendezés vége)
Rögzítőfülekkel szállítjuk, amelyek M4-es csavarokkal vannak rögzítve a berendezés burkolatához.
Funkció: Rögzített külső interfészként működik az eszközpanelen. Szilárdan rögzítve marad a házon, és elfogadja a csatlakozó kábeloldali csatlakozót.
Tömítő elválasztást biztosít a berendezés belső és külső része között. Széles körben használják szekrényhez, motorházhoz és dróntesthez
portok.
