Műszaki GYIK
K: Hogyan lehet préselt érintkezőket behelyezni a csatlakozóházba?
V: A préselt érintkezők behelyezése előtt tájékoztassa mind a csatlakozóház szerelvényét, mind az érintkezőket a megfelelő illeszkedés érdekében. Helyezze el a házat úgy, hogy a reteszelő elem felfelé nézzen, és igazítsa az érintkezőt úgy, hogy a hengervarrat oldala is felfelé nézzen.
NE forgassa el az érintkezőt a behelyezés közben vagy után; forgása károsíthatja a gumitömítést vagy megrepedhet a ház.

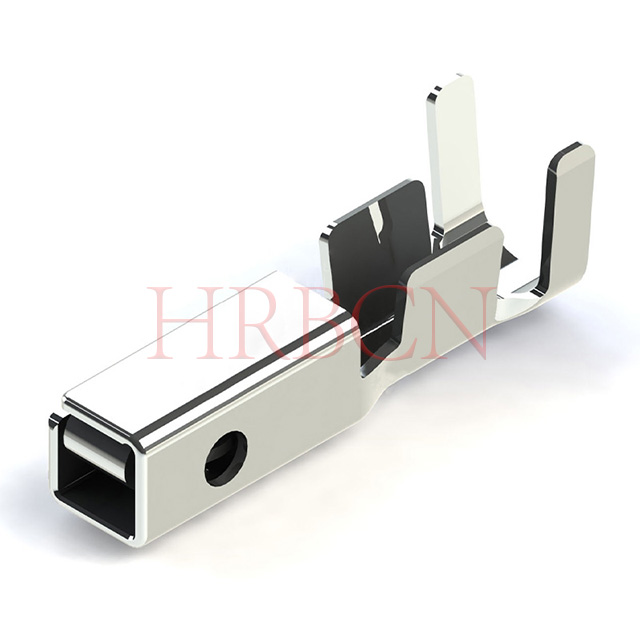

⒈ Aljzatérintkezés esetén
① lépés: Döntse meg a préselt érintkezőt. Helyezze a hegyét a tömítéssel ellátott illeszkedő üregre. Óvatosan húzza ki a tömítőnyílást, hogy elkerülje az üreg felső felületének sérülését. Nyomja az érintkező hegyét a gumi tömítőlemezre az érintkező dobozrészének beillesztéséhez.
② lépés: Egyenesítse ki a préselt érintkezőt, majd helyezze be a dobozrész hegyét. Nyomja be teljesen az érintkezőt – ne feszítse ki, és ne alkalmazzon túlzott erőt –, amíg kattanást nem hall.
③ lépés: Miután hallható kattanást hall az érintkező teljes behelyezésekor, óvatosan húzza meg a vezetéket, hogy megbizonyosodjon arról, hogy az érintkező biztonságosan reteszelődik a ház lándzsájával.

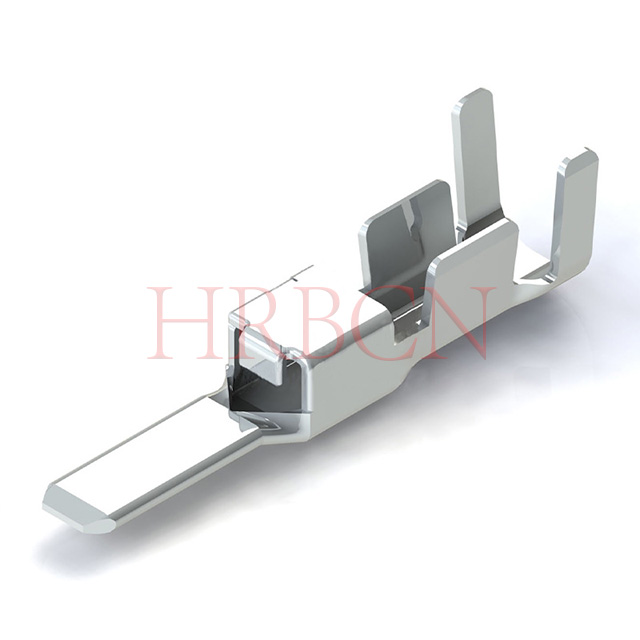

⒉Tabulátoros érintkezés esetén
① lépés: Helyezze be a préselt érintkezőt egyenesen a házba. Ne sértse meg a tömítéssel ellátott üreg kerületét az érintkező hegyével. Ha az érintkezőt a ház reteszelő oldala felé dönti a behelyezés során, az elvághatja a gumi tömítőlemezt, és az érintkező hegye a szomszédos üregbe kerülhet. Lásd az alábbi ábrát; fokozottan ügyeljen a beillesztés irányára.
② lépés: Tolja be teljesen a préselt érintkezőt. Ne feszítse ki, és ne alkalmazzon túlzott erőt, álljon meg, ha kattanást hall.
③ lépés: Miután hallható kattanást hall a teljes behelyezéskor, óvatosan húzza meg a vezetéket, hogy megbizonyosodjon arról, hogy a préselt érintkező biztonságosan reteszeli a ház lándzsáját.
K: Hogyan távolítsuk el a préselt érintkezőket a házból helytelen behelyezés után
V: Ha egy préselt érintkezőt nem a megfelelő üregbe helyeznek be, az eltávolítást csak szakképzett személyzet végezheti el. Használat után ne használja újra a házat vagy a gumi tömítőlemezt.
Helyezze be az elszívó szerszámot a préselt érintkező és a ház közé az illesztési oldalról. Tolja a szerszámot a ① irányba, hogy kioldja a ház lándzsáját az érintkezőrögzítő kampóról. Ezután húzza a vezetéket a ② irányba, hogy eltávolítsa az érintkezőt a házból.
K: Mi a helyes eljárás ennek a vízálló csatlakozónak az apa és anya házának párosítására?
① lépés : Igazítsa egy vonalba a dugattyús ház reteszelő fülét a foglalat házának reteszelő karjával, az alábbi ábra szerint. Végezze el a párosítást a párosítási tengely mentén; ne feszítsd.
② lépés: Párosítsa össze a két házat, amíg a zár teljesen be nem kattan. Ellenőrizze a ház biztonságos reteszelését a ház finom meghúzásával. (Amikor a reteszelő kar és a reteszelőfül megfelelően be van kapcsolva, kattanás hallható.)
