K: Melyek a 6,35 mm-es teljesen szigetelt anya leválasztó terminál (AWG12-10) alapvető paraméterei?
V: Gyors leválasztás Terminál típusa : Aljzat/jelző típus
Vezeték mérete: AWG12-10 (3,31-5,26 mm²)
Párosító fül szélessége: 6,35 (0,250')
Párosító fül vastagsága: 0,8 mm
Kompatibilis szigetelés átmérő tartomány: 8,13 mm
K: Mi a MOQ a 6,35 mm-es 0,250' szigetelt terminálhoz?
V: MOQ: 5000 db/cikk.
K: Mennyi az átfutási idő a 6,35 mm-es 0,250' szigetelt terminálhoz?
V: L/T: 3-4 hét.
K: Használható ez az AWG12-10 aljzat autóipari vibrációs környezetben?
V: Igen, ez az AWG12-10 teljesen szigetelt csatlakozóaljzat alkalmas autóipari vibrációs környezetben való használatra.
A következőket kínálja:
①Biztonságos illeszkedési felület és belső reteszelő kialakítás, amely ellenáll a folyamatos vibráció hatására bekövetkező kilazulásnak.
②Nagy szilárdságú nylon 66 szigetelés (UL 94V-2 besorolású) és ónozott sárgaréz érintkezők, amelyek stabil elektromos teljesítményt biztosítanak még ütés és vibráció esetén is.
③ Megfelel a tipikus autóipari kábelköteg-követelményeknek, így ideális a fedélzeti áramkörökhöz és a vibrációnak kitett alkalmazásokhoz.
K: Mi a különbség a 4,75 mm-es és a 6,35 mm-es csatlakozók között?
V: A különbség a terminálfül szélessége. A 4,75 mm-es csatlakozók kisebbek, és könnyebb alkalmazásokhoz használhatók, míg a 6,35 mm-es csatlakozók
csatlakozók nagyobb áramerősséget kezelnek.
K: Hogyan válasszam ki a megfelelő AWG méretet?
V: Válassza ki a csatlakozót a vezetékmérő alapján. Ezt a terméket AWG12-10 (3,31-5,26 mm²) vezetékekhez tervezték , biztosítva a megfelelő krimpelést.
K: Ezek a csatlakozók szigeteltek?
V: Igen, teljesen szigetelt karmantyúval rendelkeznek a rövidzárlatok megelőzése és a biztonság javítása érdekében.
K: Milyen vezetékméretet támogat az AWG12-10?
V: Ezt a terminált úgy tervezték, hogy támogassa az AWG12–AWG10 vezetékmérőket, amelyek 3,31 mm² és 5,26 mm² közötti vezeték-keresztmetszetnek felelnek meg. Olyan nagyáramú alkalmazásokhoz tervezték, amelyek vastagabb vezetékeket igényelnek.

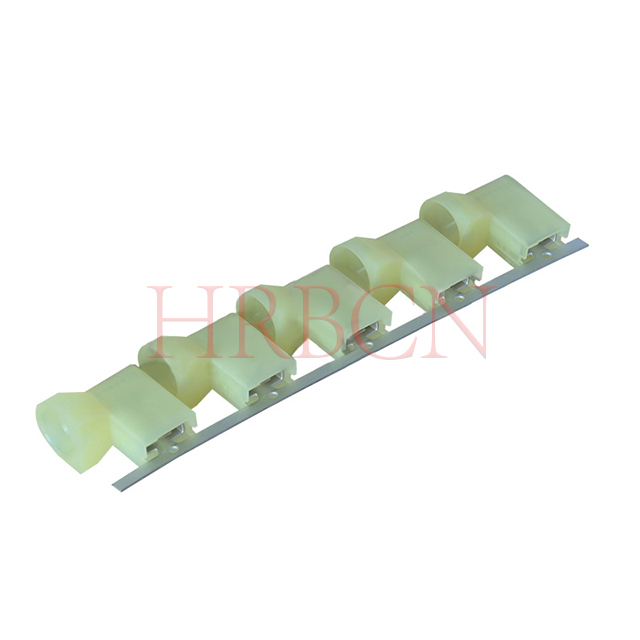

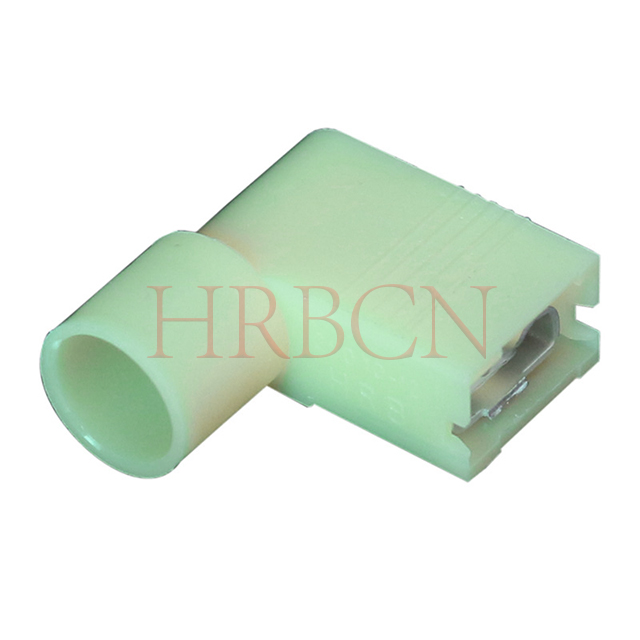

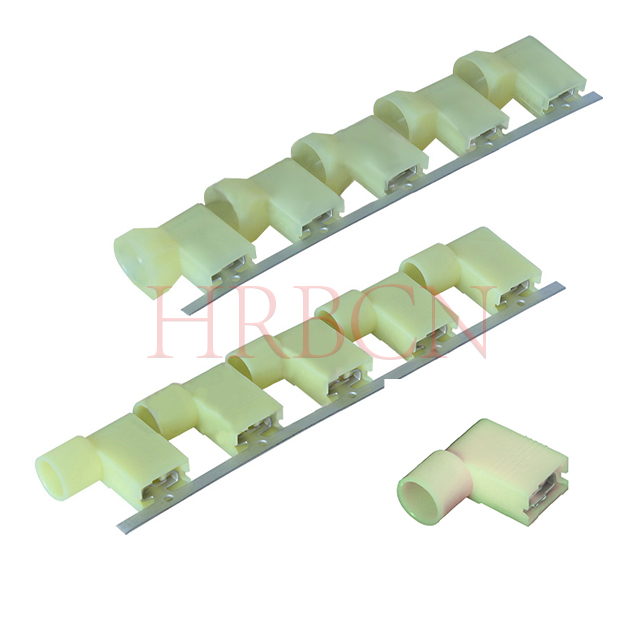

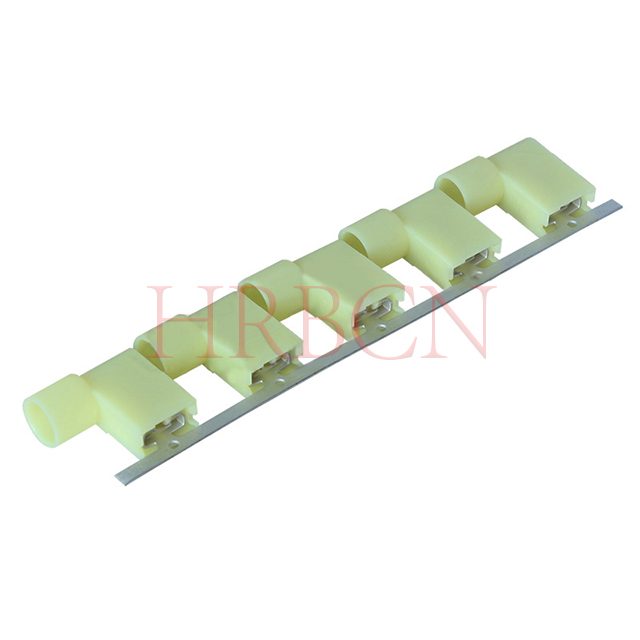

K: Mi az a 6,35 mm-es zászlós anya leválasztó terminál az AWG12-10-hez?
V: Ez egy 6,35 mm-es (0,250 hüvelykes) zászló stílusú, teljesen szigetelt anya gyorscsatlakozó, amelyet kifejezetten az AWG12–10 vastagságú vezetékekhez terveztek.
90°-ban hajlított zászlószerkezettel rendelkezik az oldalsó belépéshez és a helytakarékos telepítéshez. Ónozott sárgarézből készült, nagy áramterhelésű, nagy teljesítményű áramkörökhöz illeszkedik. A teljes nylon szigetelés biztonságos szigetelést biztosít, széles körben használatos autóipari kábelkötegekben, nagyáramú háztartási készülékekben és elektromos modulok csatlakozásaiban.
K: Mi a különbség az egyenes anya csatlakozók és a zászlós anya csatlakozók között? Hogyan válasszuk ki a megfelelő típust?
V: Az egyenes csatlakozóaljzatok beépített egyenes szerkezettel rendelkeznek az egyenes vezetékezéshez, amely alkalmas szűk helyekre és kábelköteg-elvezetésre.
A zászló típusú kapcsok derékszögű zászlós kialakításúak, lehetővé téve az oldalsó vezetékezést és az egyszerű forrasztást vagy krimpelést. Ideálisak zsúfolt vezetékezési helyekhez és függőleges PCB-szereléshez.
Válasszon egyenes típust a lineáris inline huzalozáshoz; válasszon zászlótípust a derékszögű útválasztáshoz, korlátozott telepítési helyhez és PCB oldali csatlakozáshoz.
K: Mi a különbség az AWG12-10, AWG16-14 és AWG22-18 terminálok között? Hogyan válasszuk ki a megfelelő huzalmérőt?
V: A három huzalmérő tartomány különbözik a huzalvastagságban, a keresztmetszeti területben és az áramterhelhetőségben.
①AWG22-18: Vékony huzal, kis keresztmetszet, gyengeáramú általános elektronikához és kis háztartási gépekhez.
②AWG16-14: Közepes vezetékméret, mérsékelt áramterhelés, szabványos háztartási készülékekhez és normál autós áramkörökhöz alkalmas.
③AWG12-10: Vastag vezeték, nagy keresztmetszet, nagy áramkapacitás, nagy teljesítményű berendezésekhez és nagy teherbírású gépjárművek kábelkötegekhez használják.
Kiválasztási útmutató
①Válassza az AWG22-18-at kisáramú hagyományos áramkörökhöz;
② Válassza az AWG16-14-et normál háztartási és általános autóipari használatra;
③ Válassza az AWG12-10-et nagyáramú, nagy teljesítményű alkalmazásokhoz.
K: Mi a különbség a 0.110', 0.187', 0.205' és 0.250' terminálok között? Hogyan válasszuk ki a megfelelő méretet?
V: Ezek a számok a gyorsleválasztó kapcsok fülszélességére vonatkoznak hüvelykben:
0,110' a legkisebb méret gyengeáramú jel- és segédáramkörökhöz;
0,187' a leggyakoribb általános célú méret közepes fényáramú vezetékekhez;
A 0.205' nagyobb érintkezési felületet kínál a nagyobb áramerősség és a stabilabb kapcsolat érdekében;
A 0,250' a legnagyobb méret, nagy teljesítményű és nagy teljesítményű főáramkörökhöz készült.
A kiválasztáshoz igazítsa a kapocsfül szélességét a csatlakozó csatlakozóhoz, az AWG vezetékhez, a munkaáramhoz és a telepítési helyhez. Használjon kisebb méreteket jelvezetékekhez, nagyobb méreteket fő tápellátáshoz és nagyáramú alkalmazásokhoz.
