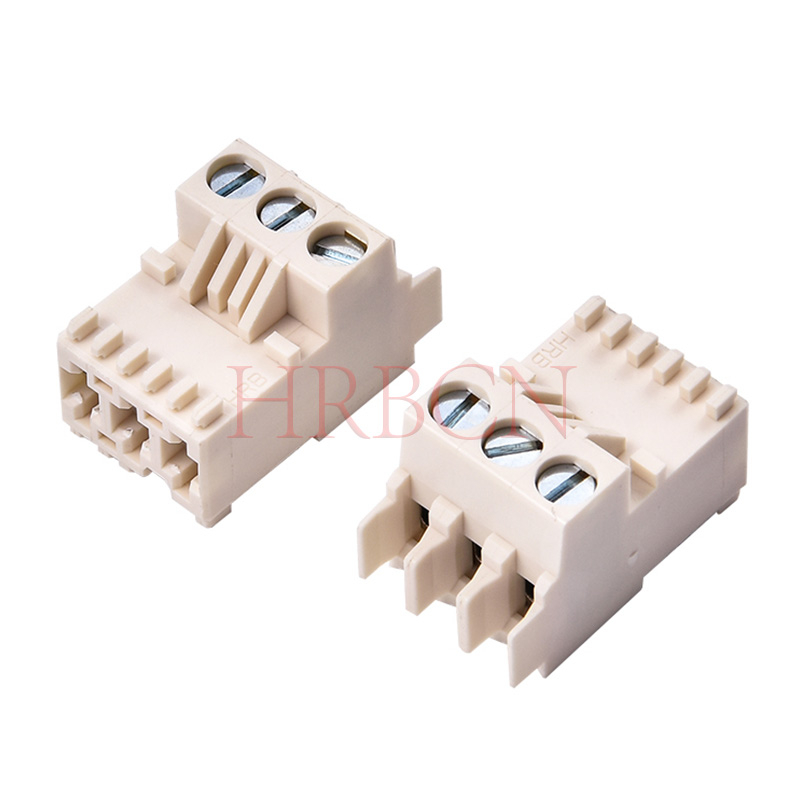

M5038 sorozat RAST 5 IDC és csavaros közvetett csatlakozó PCB csatlakozó 5,0 mm

M5038-XX-XXX-X
RAST 5 csatlakozó közvetett illesztéshez, csavaros kivezetéssel, emelőbilincssel tévedés elleni védelemmel, belső reteszeléssel, egymás utáni elhelyezés emelkedési veszteség nélkül
Elérhetőség állapota:
Mennyiség:
Érdeklődik Kosárba helyez

  • M5038-XX-XXX-X

  • HRB&HRBCN

  • 8536909000

P/N definíció

M5038 -X -X -X XX -X

   ①       ② ③   ④   ⑤

① :  HRB cikksorozatszám

② : Tüskék száma: 2-7

③ : Szín

④: Kulcskód

⑤ : Lezárási kód

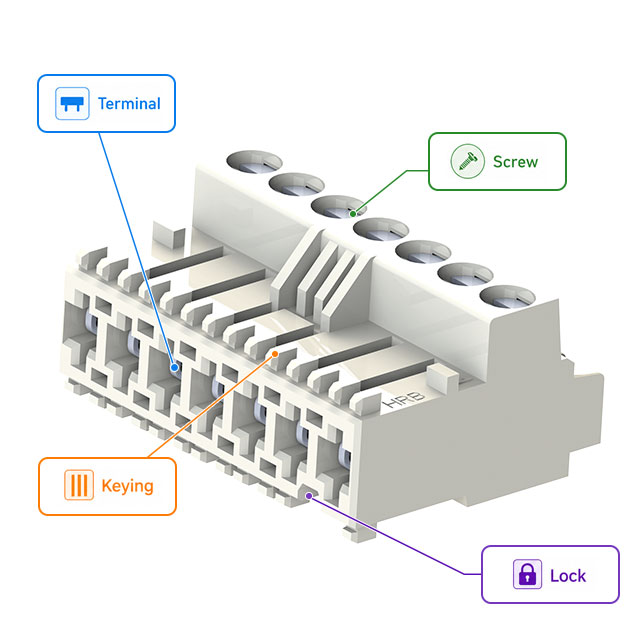

M5038 RAST 5 IDC csatlakozó



Az kapcsolatban M5038 sorozatú IDC közvetett párosító PCB csatlakozóval  az alábbiakban felsorolunk példákat a kulcsolási konfigurációkra. Kérésre más szabványos kulcsozási lehetőségek is rendelkezésre állnak. További részletekért forduljon a HRB értékesítéséhez.



Csapok száma

(2-7 tű)

HRB P/ N

Példák kulcsszóra

SPQ (db)

Karton mérete (cm)

Érintkezési távolság (mm)

2

M5038-2-W-042-A0

M5038-2-W-001-A0

M5038-2-W-002-A1

stb.

2160

33×30×27

5.0

3

M5038-3-W-000-A0

M5038-3-W-064-A0

M5038-3-W-083-A0

stb.

1560

33×30×27

5.0

4

M5038-4-W-019-A0

M5038-4-W-029-A1

M5038-4-W-018-A1

stb.

1200

33×30×27

5.0

5

M5038-5-W-003-A0

M5038-5-W-007-B0

M5038-5-W-011-B0

stb.

960

33×30×27

5.0

6

 M5038-6-W-000-B0

M5038-6-W-006-A0

M5038-6-W-007-B0

stb.

720

33×30×27

5.0
7 M5038-7-W-000-A4

M5038-7-W-000-B2

M5038-7-W-005-B3

stb.

 600
 33×30×27 5.0

Műszaki paraméterek

  • Áramérték: 10A AC, DC MAX.

  • Névleges feszültség: 250V AC, DC

  • Hőmérséklet tartomány: -40 ℃ és +120 ℃ között

  • Érintkezési ellenállás: 10mV Max.

  • Szigetelési ellenállás: 1000mV min.

  • Ellenálló feszültség: 1500V AC/perc

  • Anyaga: Ház: Nylon66 UL94V-0

  • Kivezetés: foszforbronz, ónozott

  • Szorító: sárgaréz, nikkelezett

  • Csavar: acél, horganyzott

  • Vezeték mérete: Sodrott huzal szakasz: 0,14-2,5 mm² (AWG#26-14)

  • Metszet tömör vezeték: 0,14-4,0 mm² (AWG#26-12)

  • Csupaszítási hossz: 8±1mm

  • GWT: 750 ℃ ​​IEC-60335-1


Közvetett PCB illesztési diagram


Vezeték-panel csatlakozás (HRB M940X sorozattal)

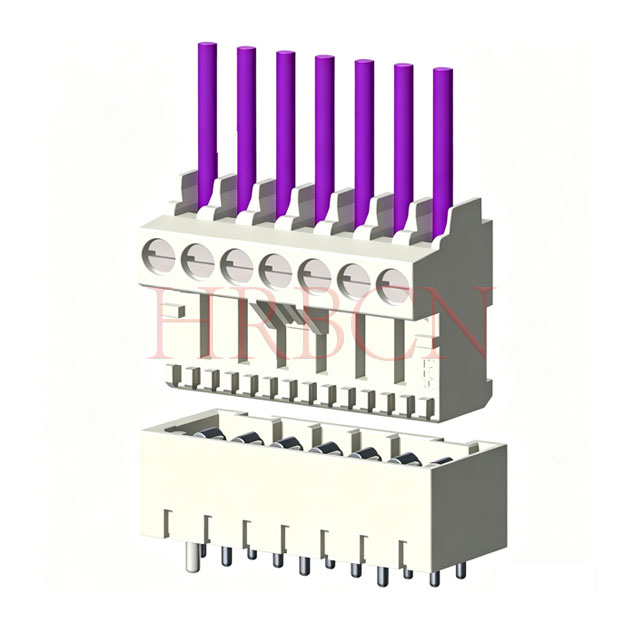

M5038 vezeték a kártyához 180 fokban


Vezeték-vezeték csatlakozás (HRB M5041 és M5042 sorozattal)

M5038&M5042huzal a vezetékhez


⒈K: Mi a különbség az M5038, M5039 és M5040 között?

V:  Mind a 3 sorozat a HRB RAST 5 IDC közvetetten illeszkedő PCB-csatlakozóihoz tartozik, ugyanazon a hangmagasságon, áramerősségen és magteljesítményen osztoznak. A fő különbségek a mechanikai konfigurációban rejlenek, különösen a belső reteszelésben, a kulcstartó bordákban és a zárt oldalas kialakításokban, hogy megfeleljenek a különböző PCB-elrendezési és alkalmazási követelményeknek:

HRB P/N sorozat
kábel kimenetbillentyűzésTesztfuratBelső zárFogantyú retesz
M5038
Egyenes (soron belüli)IGEN (dugasz elakadása)Nem
IGENNem
M5039Szögletes (90°), szemben a zárralIGEN (dugasz elakadása)IGENIGENIGEN
M5040Szögletes (90°), szemben a zárralIGEN (dugasz elakadása)IGENIGENNem


⒉K: Hogyan tudok választani az M5038, M5039 és M5040 sorozat között?

V:  A kiválasztási javaslatok a következők:

① Válassza az M5038-at

Ha a vezetékezési tér lineáris és vízszintes telepítés szükséges

Nincs szükség helyszíni áramköri tesztelésre vagy ellenőrzésre

Költségérzékeny, alapvető csatlakozási követelmények

Korlátozott oldalsó szerelési hely, egyenes útválasztás előnyben

② Válassza az M5040-et

A berendezés 90°-os oldalsó huzalozást igényel a kompakt elrendezéshez

Fenntartott tesztfurat szükséges a karbantartáshoz, a hibaelhárításhoz és az áramkör észleléséhez

Szabványos zárszerkezet, gyakori össze- és szétszerelés nem szükséges

③ Válassza az M5039-et

Ugyanaz a 90°-os vezetékezés és próbafurat igény, mint az M5040

Nehezen húzható ki a szűk beépítés vagy szűk hely miatt

A gyors csatlakoztatáshoz és kioldáshoz segédfogantyúra van szükség

Vibrációs környezet, könnyebb kézi működtetés a szervizeléshez


⒊K: Mennyi az átfutási ideje ezeknek a RAST 5 IDC közvetetten illeszkedő PCB csatlakozóknak?

V:  Minden átfutási idő a szabványos gyártáson alapul, és nem tartalmazza a szállítási időt.

①Minták  (nem raktáron / egyedi): 2-3 hét.

②Tömeges rendelések (nem raktáron / egyedi): 4-6 hét (a rendelési mennyiségtől és a gyártási ütemtervtől függően).


⒋K: Mi a MOQ ezeknek a RAST 5 IDC közvetett illesztésű PCB csatlakozóknak?

V:  Tömeges / nem raktáron lévő rendelések: 5000 darab (a mennyiség és a testreszabás alapján alkuképes).




A stabil és költséghatékony vezeték-lap és vezeték-huzal  csatlakozási megoldásokra tervezett HRB M5038 RAST 5 sorozat nagy teljesítményű, közvetetten illeszkedő PCB-csatlakozók prémium csavaros emelőbilincs-végződéssel, integrált belső reteszelő szerkezettel és össze nem illő kulcsozási kialakítással. A kiváló minőségű szigetelő háznak és az ónozott érintkezőknek köszönhetően ez a csatlakozósorozat kiemelkedő szerkezeti stabilitást, kiváló ütés- és rezgésállóságot, valamint teljes nemzetközi biztonsági tanúsítványt biztosít, így biztosítva a tartós és stabil kapcsolatot zord munkakörülmények között.

A mechanikus összeszerelési és rutinszerű vezetékezési igényekre szabott M5038 RAST 5 csatlakozósorozat kompakt, egyenes kimeneti házat és szabványos, 5,0 mm-es osztásközű kialakítást tartalmaz, kombinálva a rugalmas elrendezési képességet és a megbízható elektromos teljesítményt. Kiváló hőállóságával és tartós mechanikai tulajdonságaival széles körben alkalmazható háztartási gépekben, kerti elektromos berendezésekben, ipari vezérlőegységekben, HVAC-rendszerekben, intelligens elektromos eszközökben és általános ipari gépekben.

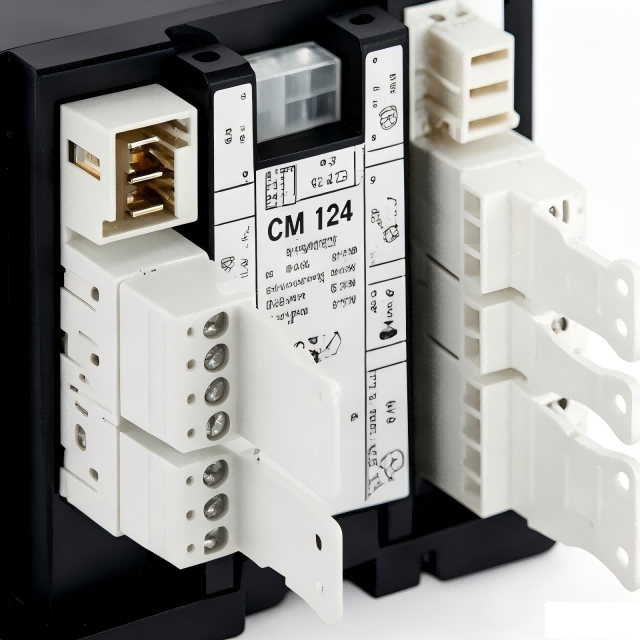

HRB  RAST 5 IDC közvetett csatlakozású PCB csatlakozók  Sorozat | Alkalmazás leírása

  • Háztartási gépek és okosotthonok
Mosógépek, hűtőszekrények, fűtőberendezések, konyhai készülékek, vízmelegítők és intelligens háztartási vezérlőelemek, biztonságos és stabil huzalozást biztosítva a napi elektromos berendezésekhez.
  • Ipari automatizálási és vezérlőrendszerek
 Ipari vezérlőpanelek, érzékelő berendezések, aktuátorok, teljesítményszabályozó egységek és automatizált gyártóberendezések, amelyek stabil jel- és tápcsatlakozást biztosítanak bonyolult munkakörülmények között.
  • HVAC és épületautomatizálás
Légkondicionáló rendszerek, fűtési szellőztető berendezések, intelligens épületvezérlő egységek és környezetszabályozó berendezések, alkalmazkodva a hosszú távú, folyamatos működési követelményekhez.
  • Teljesítmény és energia berendezések
Kisfeszültségű áramelosztó egységek, tápegységek, energiatároló segédelemek és ipari áramszolgáltató létesítmények, biztonságos és szilárd huzalozást megvalósítva.
  • Kereskedelmi és speciális berendezések

Intelligens műszerek, elektromechanikus berendezések, környezetvédelmi létesítmények és kültéri elektromos egységek, amelyek jól alkalmazkodnak a hőmérséklet-változásokhoz és a mechanikai vibrációhoz.


Az optimalizált szerkezeti tervezéssel, szabványosított gyártással és megbízható minőségi szabványokkal a HRB  RAST 5 IDC közvetlen párosítású PCB csatlakozósorozat  költséghatékony és kiváló minőségű csatlakozási megoldásokat kínál a globális ipari és elektromos ipar számára.


Miért válassza a HRB  RAST 5 IDC közvetett illesztésű NYÁK-csatlakozókat  Screw-Lock sorozat

  1. Drop-in kompatibilis a RAST 5 ipari szabvánnyal, méretben, összeszerelésben és elektromos teljesítményben teljesen megegyezik a zökkenőmentes közvetlen csere érdekében.

  2. Integrált belső zárszerkezet: Hatékonyan ellenáll a rázkódásnak és a csúszásnak, tökéletes kültéri és háztartási berendezések hosszú távú működéséhez.

  3. Csavaros és emelőbilincs végződés: Megvalósítja a szilárd huzalpremelést és az egyszerű terepi vezetékezést, állandó csatlakozási megbízhatóságot biztosítva.

  4. Nem illeszkedés elleni kulcsos és zárt ház: Kerülje el a rossz behelyezést és a rövidzárlat kockázatát, így kiváló szerkezeti védelmet kínál.

  5. Globálisan elismert tanúsítvány: Megfelel a főbb elektromos biztonsági szabványoknak a globális piaci bevezetés támogatása érdekében.

  6. Széles vezetéktartományú adaptáció: Alkalmas 0,14–2,5 mm²-es (AWG#26-14) vezetékekhez, lefedi mind a tápfeszültség, mind a jeláramkör csatlakozását.

  7. Kompakt, egyenes házkialakítás: Támogatja a rendezett lineáris vezetékezést és a kompakt elrendezést, megtakarítva a teljes felszerelési helyet.





Megfelelés

  • Az EU RoHS-irányelve (EU) 2015/863 a 2011/65/EU irányelv II. mellékletének módosításáról

  • Az elhasználódott járművekről szóló irányelv (2000/53/EK)

  • AfPS GS 2019: 01 PAK-policiklusos aromás szénhidrogének (PAH)

  • A POP (EU) 2019/1021 európai rendelete

  • A POP (EU) 2024/2570 európai rendelete

  • A POP (EU) 2025/718 európai rendelete

  • A POP (EU) 2023/1608 európai rendelete

  • A POP (EU) 2019/1021 európai rendelete

  • A POP (EU) 2025/843 európai rendelete

  • A POP (EU) 2025/1930 európai rendelete

  • A REACH-re vonatkozó 1907/2006/EK rendelet

  • Amerikai Egyesült Államok Kalifornia 65. javaslata

Terméktanúsítványok

Biztonsági jóváhagyások és tanúsítványok:  VDE

UL tűzveszélyességi besorolás: UL 94V-0
