A háztartási cikkek, HVAC-rendszerek és ipari vezérlések nagy volumenű gyártása során a csatlakozás megbízhatósága határozza meg a rendszer életciklus-teljesítményét. A vezeték-kártya vagy vezeték-huzal kapcsolat integritása a legfontosabb. A vezetékek helytelen rögzítési módjának kiválasztása súlyos gyártási problémákhoz vezet. Előfordulhat, hogy a gyári padlón összeszerelési szűk keresztmetszetek és túlzott szerszámozási költségek merülnek fel. Alternatív megoldásként vibráció okozta meghibásodásokat és költséges helyszíni karbantartást tapasztalhat a telepítés után. Ez az útmutató a szigetelés-eltolódásos csatlakozók és csavaros kapcsok műszaki értékelését tartalmazza. Összehasonlítjuk mechanikai tulajdonságaikat, összeszerelési méretezhetőségüket és hosszú távú megbízhatóságukat. A mérnöki csapatok ezeket az adatokat felhasználhatják arra, hogy meghatározzák az optimális csatlakozólezárási módszert a pontos alkalmazási követelményeikhez.
Automatizálás a kézi összeszereléssel szemben: A RAST IDC csatlakozók nagy sebességű, automatizált kábelköteg-gyártást tesznek lehetővé azáltal, hogy kiküszöbölik a huzal lecsupaszítását és krimpelését, míg a RAST csavaros kapcsok kézi vezeték-előkészítést és precíz nyomaték alkalmazást igényelnek.
Rezgés- és környezetállóság: Az IDC-végződések gáztömör, hidegen hegesztett kötést hoznak létre, amely rendkívül ellenáll a vibrációnak, míg a csavaros kapcsok megfelelő csillapítás nélkül hajlamosak meglazulni hőciklus és mechanikai ütés hatására.
Huzalozási konfigurációk és kábeltípusok: Az IDC kiemelkedik a lapos kábelek, szalagkábelek és az összetett levezető/csap konfigurációk terén, míg a csavaros kapcsok kiemelkedő rugalmasságot kínálnak a különálló vezetékekhez és a különböző keresztmetszetekhez.
Helyszíni szervizelhetőség: A csavaros terminálok gyors helyszíni javításokat tesznek lehetővé, és a huzalmérők szélesebb variációját fogadják, így ideálisak kis volumenű, nagymértékben testreszabott vagy karbantartást igénylő alkalmazásokhoz.
Mit jelent a RAST szabvány a vezetékes csatlakozásoknál
A RAST (Raster Anschluss Steck Technik) egy csatlakozó szabvány, amelyet széles körben használnak a háztartási készülékekben a csatlakozás megbízhatóságának javítására, a hibás illeszkedés megelőzésére és az automatizált összeszerelés egyszerűsítésére. A RAST 2.5 2,5 mm-es osztással rendelkezik a kompakt jel- és kisáramú áramkörökhöz, míg a RAST 5.0 5,0 mm-es osztással nagyobb áramerősségű alkalmazásokhoz, például motorokhoz és fűtőelemekhez. A megfelelő csatlakozó kiválasztásához ki kell értékelni a névleges áramerősségeket, a huzalmérő kompatibilitást, a mechanikai tartást és a környezeti feltételeket.
Főbb tényezők a RAST vezetékes csatlakozás kiválasztásában
Tényező | Kiválasztás mérlegelése |
Jelenlegi értékelés | Igazítsa a csatlakozó kapacitását az elektromos terhelésekhez |
Vezetékmérő | Ellenőrizze a támogatott vezetékméreteket |
Mechanikai szilárdság | Biztosítsa a vezetékek megbízható rögzítését |
Környezeti ellenállás | Vegye figyelembe a hőmérsékletet, a nedvességet és a rezgést |
Felmondási mód | Egyensúlyozza az összeszerelés hatékonyságát és a karbantartási igényeket |

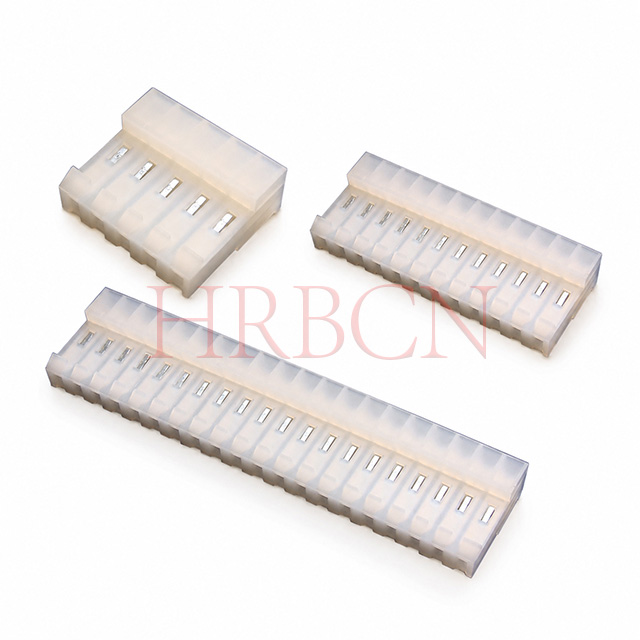

RAST IDC csatlakozók: Mechanika és alkalmazási valóság
A RAST IDC csatlakozók szigeteléselhelyezési technológiát alkalmaznak a vezetékek csatlakoztatására anélkül, hogy eltávolítanák a szigetelésüket. Ez a módszer támogatja a gyors, következetes lezárást, és különösen alkalmas az automatizált kábelköteg-gyártáshoz.
Hogyan működnek a RAST IDC csatlakozók
Az IDC terminálokon speciálisan kialakított fém nyílások találhatók, amelyek kiszorítják a vezeték szigetelését és elektromos kapcsolatot létesítenek a vezetővel. A megfelelő behelyezési erő és a kompatibilis huzalspecifikációk segítenek stabil, alacsony ellenállású csatlakozások létrehozásában külön csupaszítási vagy krimpelési műveletek nélkül.
A RAST IDC csatlakozók legfontosabb előnyei
Előny | Haszon |
Nincs vezeték csupaszítás | Csökkenti az előkészítési lépéseket |
Automatizált felmondás | Javítja a termelés hatékonyságát |
Következetes kapcsolatok | Csökkenti a kézi összeszerelés eltéréseit |
Kompakt kialakítás | Támogatja a helytakarékos kábelköteg-elrendezést |
Daisy-Chaining | Lehetővé teszi a kompatibilis hurkos vezetékezési konfigurációkat |
Korlátozások és tervezési szempontok
A RAST IDC csatlakozók pontos kompatibilitást igényelnek a kapocs geometriája, a vezeték vastagsága, a szigetelés vastagsága és a vezeték felépítése között. A helytelen vezetékválasztás vagy a behelyezési mélység veszélyeztetheti az elektromos megbízhatóságot. Az IDC lezárásához speciális berendezésekre is szükség lehet, és a sérült kapcsolatokat gyakran cserélni kell, nem pedig újrafelhasználni.
Tipikus alkalmazások
A RAST IDC csatlakozókat általában mosógépekben, hűtőszekrényekben, HVAC-rendszerekben, világítóberendezésekben és készülékvezérlő kártyákban használják. Különösen hasznosak a nagy volumenű gyártásnál, ahol a hatékony vezetékvégződés, a kompakt huzalozás és az egyenletes összeszerelési minőség a prioritás.
Kulcsszavak: A RAST IDC csatlakozók jól használhatók az automatizált gyártáshoz, hatékony lezárást és megbízható csatlakozást kínálva, ha a vezetékek specifikációi és a telepítési folyamatok megfelelően ellenőrzöttek.
RAST csavaros csatlakozók: mechanika és alkalmazási valóság
A RAST csavaros kapcsok mechanikus rögzítést használnak az elektromos vezetékek rögzítésére, rugalmas telepítést és megbízható tápcsatlakozásokat kínálva. Teljesítményük a huzal megfelelő előkészítésétől, a meghúzási nyomatéktól és az üzemi feltételektől függ.
Hogyan működnek a RAST csavaros csatlakozók
A csavaros kivezetések menetes csavarral vagy ketrec-bilincs mechanizmussal rögzítik a csupaszított vezetékeket. A megfelelő meghúzás stabil elektromos érintkezést hoz létre, miközben megakadályozza a laza csatlakozásokat és a túlzott ellenállást. A gyártó által megadott nyomatékértékek betartása segít elkerülni a vezeték sérülését és túlmelegedését.
A RAST csavaros csatlakozók fő előnyei
Előny | Haszon |
Vezeték kompatibilitás | Támogatja a különböző típusú és méretű vezetékeket a névleges határokon belül |
Könnyű telepítés | Általános telepítőeszközöket használ |
Területi karbantartás | Lehetővé teszi a vezetékek kényelmes cseréjét és ellenőrzését |
Biztonságos kapcsolat | Megbízható mechanikai tartást biztosít |
Erőkezelés | Megfelelő besorolás esetén támogatja a nagyobb áramerősségű alkalmazásokat |
Korlátozások és tervezési szempontok
A RAST csavaros kapcsok több kézi összeszerelést igényelnek, mint az IDC csatlakozók, mivel a vezetékeket külön-külön kell csupaszítani, behelyezni és meghúzni. A nem megfelelő nyomaték, vibráció és hőciklus idővel csökkentheti a csatlakozás megbízhatóságát. A kalibrált szerszámok és a telepítési irányelvek betartása segít minimalizálni ezeket a kockázatokat.
Tipikus alkalmazások
A RAST csavaros sorkapcsok vagy a kompatibilis csavarkapcsos kivezetések ipari vezérlőpanelekben, HVAC-berendezésekben, világítási rendszerekben és áramelosztó egységekben használhatók, ahol fontos a rugalmas vezetékezés és a helyszíni karbantartás.
Kulcsszavak: A csavaros kivezetések rugalmas telepítést és egyszerű karbantartást kínálnak, míg az IDC csatlakozók általában jobban megfelelnek az automatizált, nagy volumenű kábelköteg-gyártáshoz.
IDC vs csavaros csatlakozó: egymás melletti összehasonlítás
1. Az összeállítás méretezhetősége és áteresztőképessége
A RAST IDC csatlakozók támogatják a gyors, automatizált vezetékvégződést a szigetelés csupaszítása nélkül, így ideálisak nagy volumenű gyártáshoz. A csavaros kapcsok egyedi huzal-előkészítést, behelyezést és meghúzást igényelnek, ami növeli az összeszerelési időt. Bár az IDC-rendszerek nagyobb kezdeti szerszámbefektetést igényelnek, jelentősen csökkenthetik a munkaerőköltségeket és javíthatják a gyártási konzisztenciát.
2. Mechanikai megbízhatóság és környezeti tolerancia
Az IDC csatlakozások állandó érintkezési nyomást tartanak fenn, és megfelelő lezárás esetén megbízható teljesítményt nyújtanak vibráció és hőciklus esetén. A csavarkapcsok a mechanikai szorítóerőtől függenek, amely a nem megfelelő meghúzás, rezgés vagy hőmérsékletváltozás miatt csökkenhet. Mindkét technológia megbízható kapcsolatokat tud biztosítani, ha helyesen vannak meghatározva, telepítve és karbantartva.
3. A huzalmérő rugalmassága és szabványosítása
Az IDC csatlakozókhoz kompatibilis vezetékmérőkre, vezetéktípusokra és szigetelőanyagokra van szükség a megfelelő lezárás biztosításához. A csavaros kapcsok általában szélesebb vezetékméret-tartományt fogadnak el a megadott névleges értékükön belül, így nagyobb rugalmasságot biztosítanak a telepítéshez. A megfelelő vezetékméretek kiválasztása és a gyártói előírások betartása segít megelőzni a laza csatlakozásokat, a túlmelegedést és az idő előtti meghibásodást.
4. Területi karbantartás és életciklus-támogatás
A csavaros kapcsok kényelmesek a helyszíni karbantartáshoz, mivel a technikusok szabványos szerszámok segítségével leválaszthatják, ellenőrizhetik és újra csatlakoztathatják a vezetékeket. Az IDC csatlakozók jobban megfelelnek a gyárilag összeszerelt kábelkötegekhez, de a javítás során speciális szerszámokra vagy cserekapcsokra lehet szükség. A legjobb választás a karbantartás gyakoriságától, a hozzáférhetőségtől és a hosszú távú szolgáltatási követelményektől függ.
| Teljesítménymetrikus | RAST IDC csatlakozók | RAST csavaros kivezetések |
| Összeszerelési teljesítmény | Rendkívül magas; támogatja a teljesen automatizált feldolgozást. | Alacsony vagy közepes; kézi csupaszítást és meghúzást igényel. |
| Rezgéstűrés | Superior; gáztömör hideghegesztés megakadályozza a kilazulást. | Sebezhető; a csavarok menetrögzítők nélkül visszahúzhatók. |
| A vezeték előkészítése szükséges | Egyik sem; a penge közvetlenül átszúrja a szigetelést. | Kiterjedt; csupaszítást, csavarást és érvéghüvely krimpelést igényel. |
| Terepi szervizelhetőség | Összetett; speciális behelyezőszerszámokat vagy kábelköteg-cserét igényel. | Egyszerű; csak szabványos laposfejű vagy Phillips csavarhúzót igényel. |
| Vezeték típusának rugalmassága | Merev; szigorú tűréshatárok a szigetelés keménységére és sodródására vonatkozóan. | Magas; elfogadja a különféle mérőeszközöket, tömör/sodort és bármilyen szigetelést. |
| Termikus kerékpározási ellenállás | Kiváló; rugószerű penge állandó érintkezési nyomást tart fenn. | Mérsékelt; hajlamos a huzalkúszásra és az idő múlásával a feszültségvesztésre. |
Gyorsreferencia: Csatlakozó lezárási döntési mátrix
Nagy hangerő / nagy vibráció / automatizált: RAST IDC csatlakozók.
Alacsony hangerő/nagy keverés/Helyszíni kiszolgálás: RAST csavaros csatlakozók.
Komplex Run/Tap vagy szalagkábel-elvezetés: RAST IDC csatlakozók.
Változó huzalmérők / nehéz keresztmetszetek: RAST csavaros csatlakozók.
Következtetés
Vizsgálja át jelenlegi vezetékköteg gyártósorait, hogy azonosítsa a szűk keresztmetszeteket a csupaszító és krimpelő állomásokon.
Kérjen fizikai lezárási mintákat a csatlakozók gyártóitól az illeszkedési erők és a ház tartósságának értékeléséhez.
Végezzen gyorsított hőciklus- és mechanikai rezgésvizsgálatot a prototípus kábelkötegeken mindkét lezárási módszerrel.
Szereljen be kalibrált nyomatékkorlátozó meghajtókat minden kézi összeszerelő állomáson, hogy megelőzze a szálkárosodást.
Hozzon létre szigorú huzalbeszerzési irányelveket annak biztosítására, hogy a szigetelés keménysége megfeleljen az automata behelyező szerszámok specifikációinak.
GYIK
K: Mi az elsődleges különbség a RAST IDC csatlakozó és a RAST csavaros terminál között?
V: Az elsődleges különbség a csatlakozási mechanizmusban rejlik. Az IDC éles fémpengét használ a vezeték szigetelésének átszúrására és elmozdítására, így egyetlen lépésben hideg hegesztést hoz létre a vezetővel. A csavaros kapocs megköveteli a vezeték csupaszítását, és menetes csavart használ a csupasz réz mechanikus rögzítéséhez, ami többlépéses kézi összeszerelési folyamatot igényel.
K: A RAST IDC csatlakozók újrafelhasználhatók vagy újra lezárhatók?
V: Bár technikailag igen korlátozott forgatókönyvek esetén lehetséges, erősen nem ajánlott. A belső fémlapátok az első behelyezéskor enyhén deformálódnak, így létrejön a gáztömör tömítés. A nyílás újrafelhasználása veszélyezteti ezt a pontos geometriát, ami a gáztömör megbízhatóság elvesztéséhez és megnövekedett elektromos ellenálláshoz vezet.
K: Szükségem van speciális szerszámokra a RAST IDC csatlakozók telepítéséhez?
V: Igen. A tömeggyártáshoz automatizált pneumatikus vagy elektromos présekre van szükség több vezeték egyidejű lezárásához. Helyszíni javításokhoz vagy kis volumenű prototípuskészítéshez speciális IDC kéziszerszámokat kell használnia. Ezek az eszközök biztosítják, hogy a huzal pontosan a kívánt mélységbe kerüljön a műanyag ház károsodása nélkül.
K: A csavaros kivezetések jobbak a nagyáramú alkalmazásokhoz?
V: A csavaros sorkapcsok gyakran nagyobb maximális vezeték-keresztmetszetet is képesek fogadni. Ez lehetővé teszi számukra, hogy támogassák a nagyobb nyomtávú vezetékeket, amelyek nagyobb áramerősséghez szükségesek. Azonban az a képességük, hogy biztonságosan kezeljék a nagy áramerősséget, teljes mértékben attól függ, hogy pontosan a megadott nyomatékot alkalmazzák az érintkezési ellenállás minimalizálása érdekében.
K: Hogyan befolyásolja a rezgés a csatlakozóvégződés kiválasztását?
V: Az IDC nagymértékben jobb a nagy vibrációjú környezetekben. A hidegen hegesztett, gáztömör csatlakozás állandó mechanikai ütés esetén is biztonságos marad. A csavaros kapcsok érzékenyek a vibrációra; a csavarok idővel lassan visszahúzódhatnak, hacsak nincsenek rögzítve vegyi menetrögzítőkkel vagy speciális feszítőszerkezetekkel.
K: Milyen kábel- és vezetéktípusok kompatibilisek az IDC vs. csavaros végződésekkel?
V: Az IDC szigorúan be kell tartania az adott szigetelési keménységet, és ideális lapos, szalagos és moduláris kábelekhez. A csavaros csatlakozók sokkal elnézőbbek. Különböző különálló vezetéktípusokat, szigetelőanyagokat és mérőeszközöket fogadnak el, feltéve, hogy megfelelnek a kapocsléc minimális és maximális keresztmetszetének.
