A nem megfelelő kapocsválasztás súlyos működési kockázatokat jelent az elektromos rendszerek számára. A nem megfelelő csatlakozás növeli az elektromos ellenállást, ami közvetlenül a hőkieséshez vezet. Erős vibrációjú környezetben ez a felügyelet gyakran katasztrofális rendszerhibát eredményez. A mérnökök és a beszerzési csapatok folyamatosan navigálnak a huzalmérők, fülméretek, alaktényezők és szigetelőanyagok széttöredezett környezetben. Ez az összetettség megnehezíti a biztonság, a mechanikai megbízhatóság és a térbeli hatékonyság egyensúlyát biztosító alkatrészek meghatározását.
A megfelelő alkatrészek kiválasztása megköveteli a mechanikai és elektromos igények szigorú értékelését. A speciális alkalmazások általános csatlakozóira támaszkodva veszélyezteti a rendszer integritását. Ez az útmutató technikai keretként szolgál a terminál specifikációinak értékeléséhez. Használható módszereket kínál a szigeteléstípusok környezeti igényekhez való igazításához. Megtanulja, hogyan lehet szabványosítani az elektromos szerelvények beszerzését, biztosítva, hogy minden csatlakozás megfeleljen a szigorú teljesítményküszöböknek.
Kulcs elvitelek
A precíziós méretezés nem alku tárgya: Az American Wire Gauge (AWG) és a pontos fülszélesség/vastagság (pl. 0,250 x 0,032 ') egyeztetése kritikus fontosságú a mikroíves és mechanikus kihúzás elkerülése érdekében.
A szigetelés diktálja az alkalmazást: Sűrű burkolatokhoz vagy nagyfeszültségű alkalmazásokhoz teljesen szigetelt csatlakozóra van szükség a véletlen rövidzárlatok elkerülése érdekében, míg a részben szigetelt vagy nem szigetelt változatok ellenőrzött, alacsony kockázatú környezetekhez illeszkednek.
Az alaktényező megoldja a térbeli korlátokat: Az egyenes, zászlós és hátoldali tájolás közötti választás ugyanolyan kritikus, mint a méretezés a szűk burkolatok tervezésénél.
Anyagtudományi meghajtók teljesítménye: A nem nemesfémeket (sárgaréz vs. réz) és a bevonatot (ón vs. ezüst) értékelni kell a specifikus vezetőképességi követelmények és a telepítési környezet korrozív expozíciója alapján.
A szerszámok konzisztenciája kötelező: A kapocs megbízhatósága egyenesen arányos a krimpelőszerszám kalibrálásával és a megfelelő, a gyártó által megadott szerszámprofil használatával.
Hogyan működnek a lapterminálok

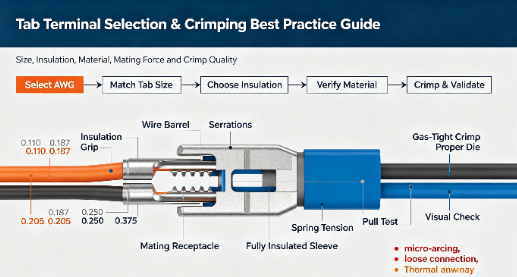

A szabványos füles terminál egy csatlakozó részt, huzalhordót és szigetelő hüvelyt tartalmaz. A dugós fülek a csatlakozóaljzatokhoz csatlakoznak, míg az egyenes, zászlós és hátas kivitelek különböző vezetékelrendezésekhez és helyigényekhez állnak rendelkezésre. A megbízható csatlakozás alacsony elektromos ellenállást, biztonságos vezetékrögzítést, megfelelő szigetelést és jó érintkezést igényel a csatlakozóaljzatok között. A megfelelő kapocsméret és rugófeszítés segít megelőzni a laza csatlakozásokat, a túlmelegedést és a csatlakozási hibákat.

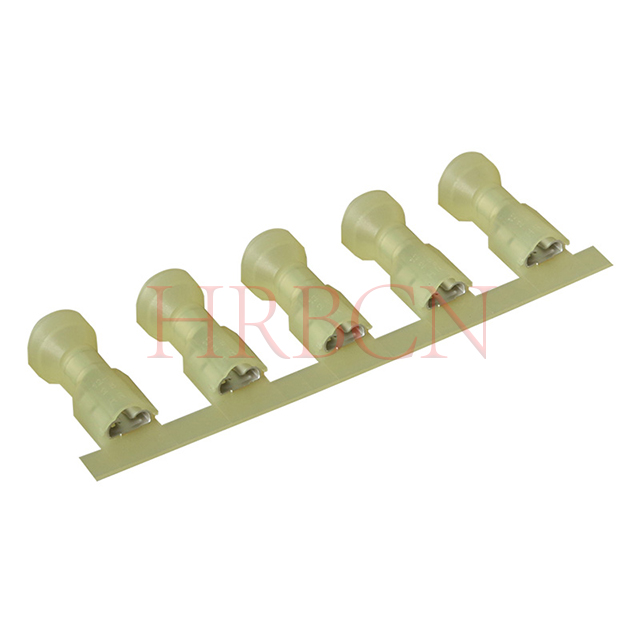

Miért használjunk teljesen szigetelt terminálokat?
A sűrűn megrakott vezérlőpanelek jelentős elektromos veszélyt jelentenek. Az autóipari kábelkötegek és a HVAC-rendszerek hihetetlenül szűk helyeken működnek, ahol az alkatrészek folyamatosan elmozdulnak a hőtágulás és a mechanikai vibráció miatt. A szabadon álló vezető felületek ezekben a környezetekben katasztrófához vezethetnek. Egy leejtett szerszám, egy váltóhuzal vagy egy laza alkatrész könnyen áthidalhatja a szabaddá vált fémrészek közötti rést. Ez az áthidalás azonnali rövidzárlatot okoz. Az ebből eredő károk a kiolvadt biztosítékoktól és a sérült logikai kártyáktól a súlyos elektromos tüzekig terjednek, amelyek az egész berendezési állványt elpusztítják.
A teljesen szigetelt kapocs kiküszöböli ezt a specifikus veszélyt azáltal, hogy teljesen bezárja mind a vezeték krimpelési zónáját, mind a csatlakozó interfészt. A dielektromos anyag túlnyúlik a tartály fém szélein. Amikor teljesen párosul egy szigetelt füllel, nulla csupasz fém marad szabadon. Ez a teljes dielektromos gát megakadályozza a véletlen érintkezést a szomszédos vezetékekkel, földelt házelemekkel vagy karbantartó szerszámokkal. A nylon vagy PVC ház fizikai lökhárítóként működik, elnyeli az ütéseket, és megakadályozza, hogy a belső fém deformálódjon vagy rövidre zárjon a közeli vezető felületekkel szemben.
A teljesen szigetelt opciók megadása közvetlen biztonsági és megfelelőségi eredményeket eredményez. Drasztikusan csökkenti a rövidzárlat kockázatát a vibráló gépekben, ahol a kábelköteg gyakran súrlódik a fémkerethez. A feszültség alatti karbantartási eljárások jelentősen biztonságosabbá válnak az aktív panelek hibaelhárítását végző technikusok számára. Ezenkívül ezek az alkatrészek leegyszerűsítik a szigorú elektromos előírások betartását. A rendszereket NEC vagy OSHA szabványok szerint értékelő ellenőrök aktívan keresik a szabad vezetékeket. A teljesen tokozott csatlakozások alkalmazása bizonyítja a modern biztonsági protokollok betartását, gyorsabban megy át az ellenőrzéseken, és csökkenti a gyártó hosszú távú felelősségét.
Hogyan válasszuk ki a megfelelő fül-terminálméretet
Vezetékmérő (AWG) kompatibilitás
A megbízható krimpelés érdekében fontos, hogy a vezetékmérőnek (AWG) megfelelő csatlakozót válasszuk. Az általános színkódok közé tartozik a piros a 22–18 AWG, a kék a 16–14 AWG és a sárga a 12–10 AWG vezetékeknél. A kivezetésnek is meg kell egyeznie a vezeték típusával, mivel a sodrott és tömör vezetékek eltérő kivezetést vagy krimpelést igényelhetnek. A préselés előtt mindig ellenőrizze a kapocs specifikációit, hogy megbizonyosodjon arról, hogy a megfelelő vezetékméretet és -típust használja.
A fül szélességére és vastagságára vonatkozó szabványok
A Tab-terminálok szabványos szélességben kaphatók, például 0,110', 0,187', 0,205', 0,250' és 0,375'. A 0,250'-es méretet általában az ipari és autóipari alkalmazásokban használják, míg a kisebb méreteket gyakran az elektronikában és a készülékekben. Mind a fül szélességének, mind vastagságának meg kell egyeznie az anya csatlakozóval. A nem megfelelő méret laza vagy túl szoros csatlakozást eredményezhet, ami rossz érintkezéshez, túlmelegedéshez vagy terminálkárosodáshoz vezethet.
| Szabványos szélesség (hüvelyk) | Szabványos vastagság (hüvelyk) | Általános alkalmazási környezetek |
| 0,110' | 0,020' / 0,032' | Mikrokapcsolók, relék, kis elektronika |
| 0,187' | 0,020' / 0,032' | Készülékmotorok, hangszórók, alacsony erősségű áramkörök |
| 0,205' | 0,020' / 0,032' | Speciális autóipari, speciális reléblokkok |
| 0,250' | 0,032' | Ipari kezelőszervek, autók kábelkötegei, HVAC |
| 0,375' | 0,040' | Erősáramú tápegységek, nehézgépek |
Áramerősség és áramszállító kapacitás
A kapocsnak meg kell felelnie vagy meg kell haladnia az áramkör maximális áramterhelését. A csatlakozás az elektromos áramlás fizikai szűk keresztmetszeteként működik. Ha a kapocs ampaitási határa alacsonyabb, mint az áramkör csúcsáram, a fém túlmelegszik. Ez a hőterhelés rontja a szigetelést, gyengíti a tartály rugófeszültségét, és felgyorsítja az oxidációt. Idővel az ellenállás egészen addig keveredik, amíg a csatlakozás teljesen meghibásodik, gyakran magával viszi a környező huzalköpenyt.
A terminál fizikai mérete és nem nemesfémje határozza meg a kapacitás határát. Ez a határ teljesen független a mellékelt huzalmérőtől. Egy 10 AWG vezetéket, amely 30 ampert képes szállítani, egy adott terminálba préselhet. Ha azonban a terminál párosítási interfésze csak 15 amperre van névleges, a kapcsolat kritikus hibaponttá válik. Mindig ellenőrizze az adott sorkapocs-sorozat maximális névleges áramát, ügyelve arra, hogy az egybeessen az áramkör felső megszakítójával vagy biztosítékával.
Párosítási erő és megtartási követelmények
A be- és kihúzó erők határozzák meg a csatlakozás mechanikai érzetét és biztonságát. A behelyezési erőnek elég alacsonynak kell lennie ahhoz, hogy lehetővé tegye a kézi összeszerelést anélkül, hogy ismétlődő megerőltetési sérüléseket okozna a gyártósoron dolgozó munkavállalóknak. Az elszívó erőnek elég nagynak kell lennie ahhoz, hogy megakadályozza a véletlen lekapcsolást működés közben. Az ismételt csatlakozások idővel rontják a rugó feszültségét. A legtöbb szabványos kapocs meghatározott számú párosítási ciklusra van besorolva, mielőtt a visszatartó erő az elfogadható határok alá csökkenne, és a csatlakozóaljzatot ki kell cserélni.
A reteszelő mechanizmusok biztosítják a szükséges mechanikus reteszelést. A férfi füleken gyakran van egy kis lyuk vagy egy nyomott gödröcske a hegy közelében. A csatlakozóaljzatok megfelelő megemelkedett dudorral rendelkeznek a hengerelt él belsejében. Párosodáskor a dudor bepattan a lyukba vagy a gödörbe. Ez a mechanikus retesz megakadályozza, hogy a csatlakozás meglazuljon mechanikai igénybevétel hatására. Az erős vibrációnak kitett alkalmazások teljes mértékben ezekre a rögzítőmechanizmusokra támaszkodnak a hosszú távú stabilitás érdekében.
Sorkapocs anyagok és szigeteléstípusok
Nem nemesfém és bevonat kiválasztása
A sárgaréz általában a sorkapcsokhoz használatos, mivel tartós, költséghatékony és kopásálló, míg a rézötvözetek jobb elektromos vezetőképességet biztosítanak, és gyakran használják nagyobb áramerősségű alkalmazásokhoz. A bevonat segít megvédeni a kapcsokat az oxidációtól és a korróziótól. Az ónozás általános az ipari és autóipari alkalmazásokban, míg az ezüst- vagy aranyozás akkor használható, ha nagyobb vezetőképességre vagy megbízható jelátvitelre van szükség.
Szigetelőanyag-összehasonlítás
A PVC egy elterjedt és költséghatékony szigetelőanyag a szokásos alkalmazásokhoz, de hidegben törékennyé válhat, vagy mechanikai igénybevétel hatására megrepedhet. A nylon jobb rugalmasságot, hőállóságot, valamint olaj- és vegyszerállóságot kínál, így alkalmas ipari és autóipari alkalmazásokra. A hőre zsugorodó szigetelés további nedvességvédelmet és feszültségmentességet biztosít, így jó választás tengeri, kültéri és egyéb, víznek vagy sópermetnek kitett környezetekhez.
| Szigetelőanyag | Max. hőmérséklet | Fő jellemzők |
| Vinil (PVC) | 105°C (221°F) | Költséghatékony, szabványos rugalmasság, hidegrepedésre hajlamos. |
| Nejlon | 125°C (257°F) | Oldószerálló, rendkívül tartós, ellenáll a préselés közbeni hasadásnak. |
| Hőre zsugorodó | 105-135 °C | Vízálló tömítés, belső ragasztó, maximális feszültségmentesítő. |
| Nem szigetelt | 150°C+ (302°F+) | Extrém meleg környezetben használják, külső hőzsugorodást igényel, ha tömítésre van szükség. |
Tárolási és eltarthatósági szempontok
A megfelelő tárolás segít megőrizni a terminálok szigetelésének minőségét. Az UV-sugárzás, a magas páratartalom és a nagyon száraz körülmények károsíthatják a PVC vagy nejlon szigetelést, és a fém alkatrészek oxidációját is okozhatják. A terminálokat tiszta, ellenőrzött környezetben kell tárolni, védve a közvetlen napfénytől, túlzott nedvességtől és extrém szárazságtól a szigetelés rugalmasságának és egyenletes krimpelési minőségének megőrzése érdekében.
Környezetvédelmi és biztonsági követelmények
Hőmérséklet- és feszültségértékek
A hőmérséklet- és feszültségértékek fontosak a kapocsszigetelés kiválasztásakor. A PVC-t általában 105 °C-ig minősítik, míg a nylon általában 125 °C-ig képes ellenállni. A szabványos szigetelt kapcsok a terméktől függően gyakran 300 V és 600 V között vannak névlegesen. A magasabb hőmérsékletű vagy nagyobb feszültségű alkalmazásokhoz speciális szigetelésre vagy teljesen szigetelt kapcsokra lehet szükség.
Rezgés és mechanikai stressz
A vibráció idővel gyengítheti a vezetékcsatlakozásokat, különösen ott, ahol a vezeték kilép a krimpelő hengerből. A dupla krimpeléses kapcsok segítenek csökkenteni ezt a kockázatot azáltal, hogy rögzítik mind a huzalszálakat, mind a külső szigetelést. Ez jobb feszültségmentességet biztosít, és megbízhatóbbá teszi a csatlakozást a gépekben, járművekben és más nagy vibrációjú alkalmazásokban.
Iparági tanúsítványok
A termináltanúsítványok segítenek megerősíteni, hogy az alkatrészek megfelelnek a vonatkozó biztonsági és környezetvédelmi követelményeknek. Az UL- és CSA-tanúsítványokat általában Észak-Amerikában használják, míg az RoHS a korlátozott veszélyes anyagokkal foglalkozik. Az autóipari és nemzetközi alkalmazásokhoz is szükség lehet a vonatkozó SAE, IEC vagy DIN szabványokra. A szükséges tanúsítványok vásárlás előtti ellenőrzése segít csökkenteni a megfelelőségi problémákat és az alkatrészek kiválasztásával kapcsolatos problémákat.
Következtetés
Vizsgálja át a jelenlegi vezetékköteg-specifikációkat, hogy azonosítsa a nem illeszkedő fülvastagságokat és a helytelen AWG-párosításokat.
Kérjen részletes gyártói adatlapokat a kiválasztott csatlakozók amperképességi határértékeinek és hőmérsékleti besorolásának ellenőrzéséhez.
Szabványosítsa létesítménye krimpelőszerszámait, hogy biztosítsa, hogy a szerszámprofilok megfeleljenek a készletében lévő adott terminálmárkáknak.
A tömeges beszerzés vagy összeszerelés engedélyezése előtt hajtson végre kötelező húzási teszteket a minta krimpeléseken.
Átállás teljesen tokozott nylon csatlakozókra minden nagy sűrűségű panelnél a véletlen rövidzárlat kockázatának kiküszöbölése érdekében.
GYIK
K: Mi a különbség a teljesen szigetelt és a részben szigetelt terminál között?
V: Egy teljesen tokozott kapocs dielektromos anyaggal borítja mind a huzaltömlőt, mind a teljes illesztőfelületet. Csatlakozáskor nem szabad a csupasz fém. A részben szigetelt kapocs csak a huzalhordót takarja, így a fémpenge vagy a foglalat az illesztés után szabadon marad.
K: Honnan tudhatom, hogy milyen méretű füles terminálra van szükségem?
V: Két különálló elemet kell mérnie. Először határozza meg a vezeték AWG-jét a megfelelő hordóméret kiválasztásához (piros, kék vagy sárga). Másodszor, mérje meg az illeszkedő fül pontos szélességét és vastagságát (pl. 0,250' széles és 0,032' vastag) a megfelelő foglalat kiválasztásához.
K: Mikor használjam a flag tab terminált az egyenes terminál helyett?
V: Használjon zászlós kapcsot olyan szűk burkolatokban, ahol az egyenes vezetékkimenet nekiütődne a panelnek vagy a burkolatnak. A 90 fokos szög párhuzamosan vezeti a vezetéket az illeszkedő felülettel, megakadályozva az erős hajlítást, mechanikai igénybevételt vagy a huzal kifáradását.
K: Mi az a hátsó lapos terminál?
V: A hátoldali terminál egy kombinált komponens. Rendelkezik egy szabványos anya aljzattal az oszlophoz való illesztéshez, valamint egy integrált férfi füllel a hátán. Ez lehetővé teszi több csatlakozás egymásra helyezését egyetlen sorkapocs-oszlopra.
K: Használhatok szabványos krimpelőszerszámot teljesen szigetelt kapcsokon?
V: Nem. A szabványos szerszámok gyakran összetörik vagy átszúrják a kiterjesztett szigetelést. Használjon racsnis krimpelőt aszimmetrikus szerszámmal, amelyet kifejezetten a teljesen tokozott kapcsokhoz terveztek, hogy biztosítsák a gáztömör krimpelést a dielektromos gát tönkretétele nélkül.
K: Miért vannak színkódolva a tabulátorterminálok?
V: A színek az ipari szabványos huzalmérő (AWG) kompatibilitást jelzik. A piros 22-18 AWG-t jelöl. A kék 16-14 AWG-t jelöl. A sárga 12-10 AWG-t jelöl. Ez a rendszer lehetővé teszi a technikusok számára, hogy gyorsan azonosítsák az általuk használt vezeték megfelelő alkatrészét.
K: Mi történik, ha 0,250'-es női terminált használok egy 0,187'-es férfi lapon?
V: A csatlakozás fizikailag laza lesz, mert a rugógörgők nem érintkeznek megfelelően a keskenyebb pengével. Ez a feszültséghiány nagy elektromos ellenállást, mikroívet, hőtermelést és végül elektromos tüzet okoz.
