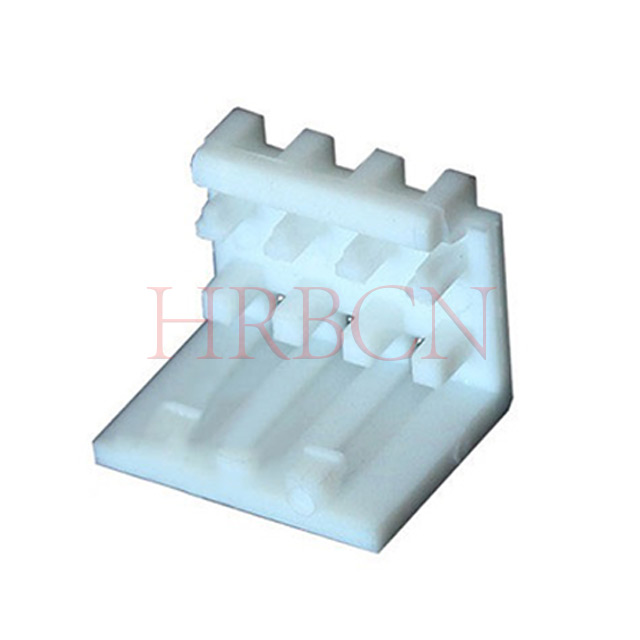

2,54 mm-es osztású porálló burkolatok M2052 sorozat

A HRB M2052 sorozat tartalmazza 90° és 180°-ban porálló burkolatok, kifejezetten szabványos 2,54 mm-es IDC csatlakozókhoz fejlesztették ki. Az UL94V-0 szabványoknak megfelelő, kiváló minőségű égésgátló nylon 66-ból készült burkolatok kiváló szigetelést, öregedés- és kopásállóságot biztosítanak a hosszú távú megbízható használat érdekében.
A precíziós bepattintható szerkezetnek köszönhetően könnyen fel- és eltávolíthatók extra szerszámok nélkül, és szorosan rögzíthetők, hogy elkerüljék a vibrációtól való leesést. Hatékony védőtartozékként megakadályozzák a por, a nedvesség és a törmelék bejutását az érintkezési területre, megakadályozva a kapocs oxidációját, a korróziót és a rossz elektromos csatlakozást.
A fehér színben és a 2P-től 24P-ig terjedő teljes tűtartományban kapható sorozat széles körben alkalmazható ipari vezérlőrendszerekben, háztartási készülékekben, kommunikációs berendezésekben és más elektronikus eszközökben.
Elérhetőség állapota:
Mennyiség:
  • M2052R-NW, M2052-NW

  • HRB

  • 8536909000

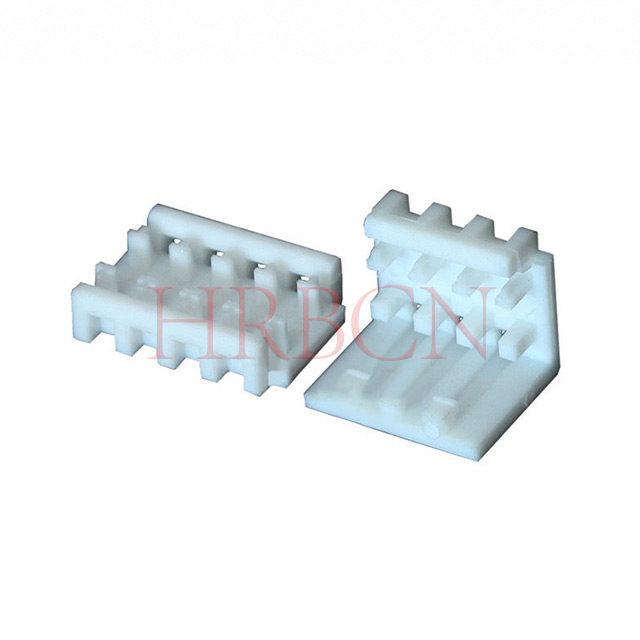

2,54 szögű IDC porálló burkolat


HRB P/N definíció

M2052R-NW

    ①     ②③

①M2052: HRB sorozat

②R-vel: zárt vég (90°), R nélkül (üres):   áthúzás (180°)

N: Körök száma: 2-24

④W: a szín fehér

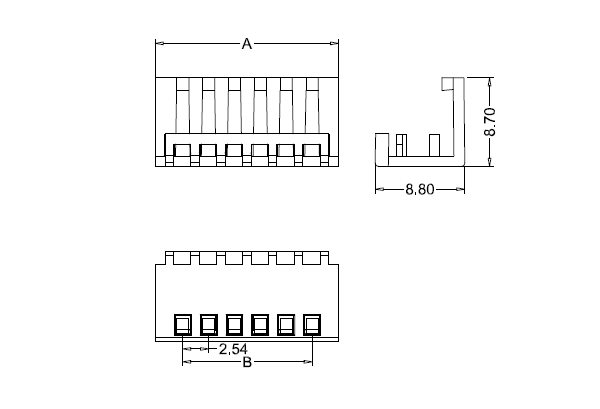

M2052R-NW méret

M2052R-NW porálló burkolat mérete


rész  sz.
Dimensions rész  sz.
Dimensions
UL94V-0  TÍPUSÚ Áramkörök Halvány:  A Halvány:  B UL94V-0  TÍPUSÚ Áramkörök Halvány:  A Halvány:  B
M2052R-2-W 2 5.05 2.54 M2052R-10-W 10 25.37 22.86
M2052R-3-W 3 7.60 5.08 M2052R-11-W 11 27.91 25.40
M2052R-4-W 4 10.14 7.62 M2052R-12-W 12 30.45 27.94
M2052R-5-W 5 12.67 10.16 M2052R-13-W 13 32.99 30.48
M2052R-6-W 6 15.21 12.70 M2052R-14-W 14 35.53 33.02
M2052R-7-W 7 17.75 15.24 M2052R-15-W 15 38.07 35.56
M2052R-8-W 8 20.29 17.78 M2052R-16-W 16 40.61 38.10
M2052R-9-W 9 22.83 20.32 M2052R-17-W 17 43.15 38.10











M2052-ÉNy méret

M2052-NW átvezetési porvédő méretei

rész  sz.
Dimensions rész  sz.
Dimensions
UL94V-0  TÍPUSÚ Áramkörök Halvány:  A Halvány:  B UL94V-0  TÍPUSÚ Áramkörök Halvány:  A Halvány:  B
M2052-2-W 2 5.05 2.54 M2052-10-W 10 25.37 22.86
M2052-3-W 3 7.60 5.08 M2052-11-W 11 27.91 25.40
M2052-4-W 4 10.14 7.62 M2052-12-W 12 30.45 27.94
M2052-5-W 5 12.67 10.16 M2052-13-W 13 32.99 30.48
M2052-6-W 6 15.21 12.70 M2052-14-W 14 35.53 33.02
M2052-7-W 7 17.75 15.24 M2052-15-W 15 38.07 35.56
M2052-8-W 8 20.29 17.78 M2052-16-W 16 40.61 38.10
M2052-9-W 9 22.83 20.32 M2052-17-W 17 43.15 38.10


Főbb jellemzők

M2052R-NW

  • Szabványos 2,54 mm-es osztás, teljesen illeszkedik az M2050R sorozatú IDC csatlakozókhoz

  • Zárt végű szerkezet a véglezáró vezetékekhez

  • Szerszám nélküli rápattintható szerelvény beépített húzásmentesítővel

  • UL94V-0 égésgátló PET, robusztus és hosszú élettartamú

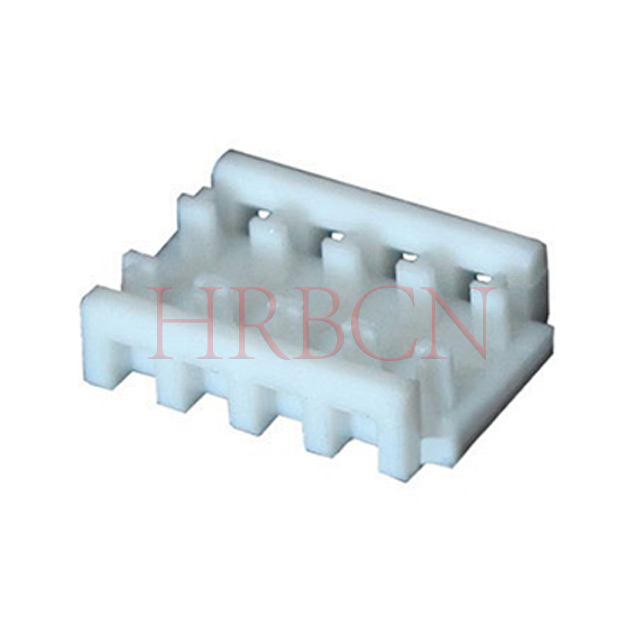

M2052-NW

  • Szabványos 2,54 mm-es osztás, kompatibilis az M2050 IDC sorozattal

  • Átvezetéses kialakítás a folyamatos vezetékezéshez

  • Könnyű pattintható szerelés segédszerszámok nélkül

  • UL94V-0 tűzálló PET, stabil mechanikai teljesítmény


Zárt véggel használható, és az IDC-n keresztül táplálja

Az M2052R sorozatot a zárt végű M2050R sorozattal használják

Az M2052 sorozatot keresztüli betáplálással használják  az M2050 sorozaton

2.54 IDC párosítás



GYIK a 2,54 mm-es osztással IDC csatlakozó porvédővel kapcsolatban


Műszaki GYIK

K: Milyen szögben illeszkedik ez a porvédő?

V: Szabványos 2,54 mm-es IDC csatlakozókhoz tervezték, pontos méretekkel a tökéletes illeszkedés érdekében.

K: Milyen anyagból készült a porvédő?

V: Kiváló minőségű égésgátló műszaki műanyagot használ, amely szigetelő, tartós és megfelel az UL94V-0 szabványnak.

K: Mi ennek a terméknek a fő funkciója?

V: Hatékonyan blokkolja a port és a nedvességet, megakadályozza a terminálok oxidációját, a rossz érintkezést és a rövidzárlatot, hogy megvédje az IDC csatlakozókat.

K: Könnyen telepíthető és eltávolítható?

V: Igen. Pattintható szerkezettel rendelkezik, nincs szükség szerszámra a gyors telepítéshez és szétszereléshez.

K: Működhet vibráló környezetben?

V: A beépített zárócsat biztosítja a szoros rögzítést. Normál rezgés hatására nem esik le véletlenül.


Közbeszerzési GYIK

K: Biztosít porvédőt a különböző tűszámokhoz?

V: Igen. Teljes választékot kínálunk 2P-től 24P-ig. Kérjük, adja meg a pontos pozíciót, amire szüksége van az árajánlathoz.

K: Mi a minimális rendelési mennyiség?

V: Támogatjuk a tömeges és a kis tételes megrendeléseket egyaránt. A MOQ alkuképes az Ön igényei alapján.

K: Ez a burkolat helyettesítheti más márkák alkatrészeit?

V: Teljesen kompatibilis a mainstream 2,54 mm-es IDC sorozattal.

K: Mik a szállítási határidők?

V: A szabványos termékek raktáron vannak, és a megrendelés visszaigazolásától számított 3-7 munkanapon belül szállíthatók.

K: Elfogadja a testreszabott szolgáltatásokat?

V: Egyedi színek és speciális specifikációk állnak rendelkezésre. Nyugodtan küldje el nekünk részletes igényeit.


Jelenlegi értékelés
3A AC DC
Névleges feszültség
250V AC DC
Üzemi hőmérséklet
-40 ºC és +105 ºC között
Érintkezési ellenállás
10 mΩ max
Szigetelési ellenállás
5000 mΩ min
Feszültségtűrő
750V AC/perc
Anyag
Nylon66 UL94V-0
