K: Melyek a 4,75 mm-es teljesen szigetelt anya leválasztó terminál (AWG 16-14) alapvető paraméterei?
V: Gyors leválasztás Terminál típusa : Aljzat/jelző típus
Vezeték mérete: AWG16-14 (1,31-2,08 mm²)
Párosító lap szélessége: 4,75 (0,187')
Párosítófül vastagsága: 0,5mm/0,8mm
Kompatibilis szigetelés átmérő tartomány: 4,06 mm/6,60 mm
K: Mi a MOQ a 4,75 mm-es 0,187' szigetelt terminálhoz?
V: MOQ: 5000 db/cikk.
K: Mennyi az átfutási idő a 4,75 mm-es 0,187' szigetelt terminálhoz?
V: L/T: 3-4 hét.
K: Használható ez az AWG16-14 aljzat autóipari vibrációs környezetben?
V: Igen, ez az AWG16-14 aljzat biztonságos érintkezésrögzítéssel rendelkezik, amely ellenáll a tipikus autóipari rezgésszinteknek. Alkalmas közepes áramú áramkörökhöz, ha az előírásoknak megfelelően telepítik.
K: Mi a különbség a 4,75 mm-es és a 6,35 mm-es csatlakozók között?
V: A különbség a terminálfül szélessége. A 4,75 mm-es csatlakozók kisebbek, és könnyebb alkalmazásokhoz használhatók, míg a 6,35 mm-es csatlakozók
csatlakozók nagyobb áramerősséget kezelnek.
K: Hogyan válasszam ki a megfelelő AWG méretet?
V: Válassza ki a csatlakozót a vezetékmérő alapján. Ezt a terméket AWG16-14 (1,31-2,08 mm²) vezetékekhez tervezték , biztosítva a megfelelő krimpelést.
K: Ezek a csatlakozók szigeteltek?
V: Igen, teljesen szigetelt karmantyúval rendelkeznek a rövidzárlatok megelőzése és a biztonság javítása érdekében.
K: Milyen vezetékméretet támogat az AWG16-14?
V: Az AWG16-14 sorkapcsokat közepes és nagy áramerősségű elektromos alkalmazásokhoz megfelelő keresztmetszetű vezetékekhez tervezték.
K: Mi az a 4,75 mm-es anya leválasztó terminál?
A 4,75 mm-es anya leválasztó terminál egyfajta elektromos csatlakozó, amelyet úgy terveztek, hogy illeszkedjen egy 4,75 mm-es apa fülhöz, így gyors és biztonságos
vezetékes csatlakozások.
K: Mi a különbség az egyenes anya csatlakozók és a zászlós anya csatlakozók között? Hogyan válasszuk ki a megfelelő típust?
V: Az egyenes csatlakozóaljzatok beépített egyenes szerkezettel rendelkeznek az egyenes vezetékezéshez, amely alkalmas szűk helyekre és kábelköteg-elvezetésre.
A zászló típusú kapcsok derékszögű zászlós kialakításúak, lehetővé téve az oldalsó vezetékezést és az egyszerű forrasztást vagy krimpelést. Ideálisak zsúfolt vezetékezési helyekhez és függőleges PCB-szereléshez.
Válasszon egyenes típust a lineáris inline huzalozáshoz; válasszon zászlótípust a derékszögű útválasztáshoz, korlátozott telepítési helyhez és PCB oldali csatlakozáshoz.
K: Mi a különbség az AWG16-14 és az AWG22-18 között? Hogyan válasszuk ki a megfelelő vezetékméretet?
V: Az AWG16-14 vezetékek nagyobb keresztmetszetűek és nagyobb áramterhelést is támogatnak, ideális fő- és középáramú áramkörökhöz. Ezzel szemben az AWG22-18 vezetékek vékonyabbak, gyengeáramú és segédvezetékekhez tervezték.
Válassza az AWG16-14-et nagy teljesítményű alkatrészekhez és nagy igénybevételt jelentő alkalmazásokhoz, míg az AWG22-18-at jelvezetékekhez és kiegészítő elektromos rendszerekhez ajánljuk.
K: Mi a különbség a 0.110', 0.187', 0.205' és 0.250' terminálok között? Hogyan válasszuk ki a megfelelő méretet?
V: Ezek a számok a gyorsleválasztó kapcsok fülszélességére vonatkoznak hüvelykben:
0,110' a legkisebb méret gyengeáramú jel- és segédáramkörökhöz;
0,187' a leggyakoribb általános célú méret közepes fényáramú vezetékekhez;
A 0.205' nagyobb érintkezési felületet kínál a nagyobb áramerősség és a stabilabb kapcsolat érdekében;
A 0,250' a legnagyobb méret, nagy teljesítményű és nagy teljesítményű főáramkörökhöz készült.
A kiválasztáshoz igazítsa a kapocsfül szélességét a csatlakozó csatlakozóhoz, az AWG vezetékhez, a munkaáramhoz és a telepítési helyhez. Használjon kisebb méreteket jelvezetékekhez, nagyobb méreteket fő tápellátáshoz és nagyáramú alkalmazásokhoz.

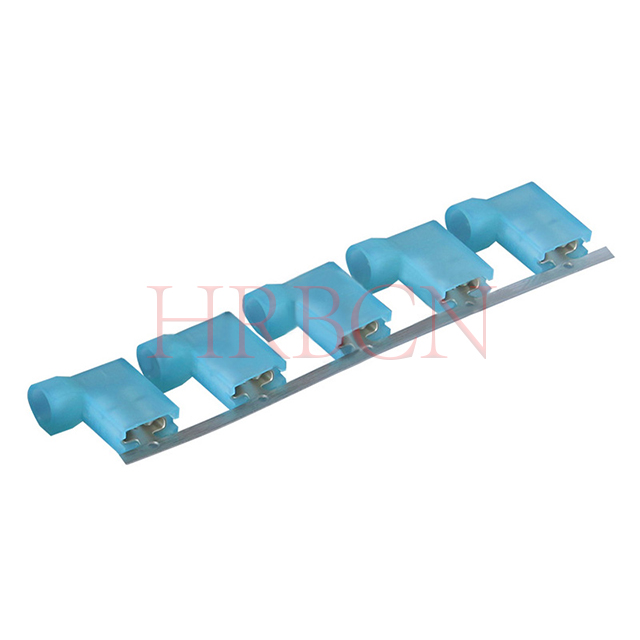

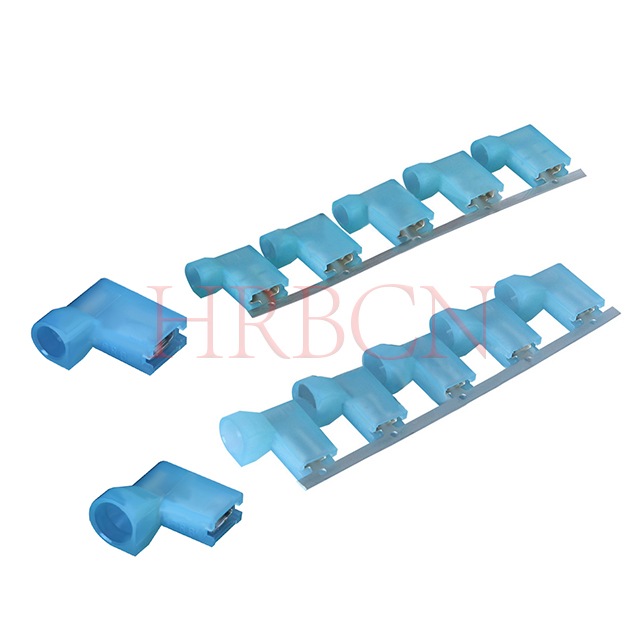

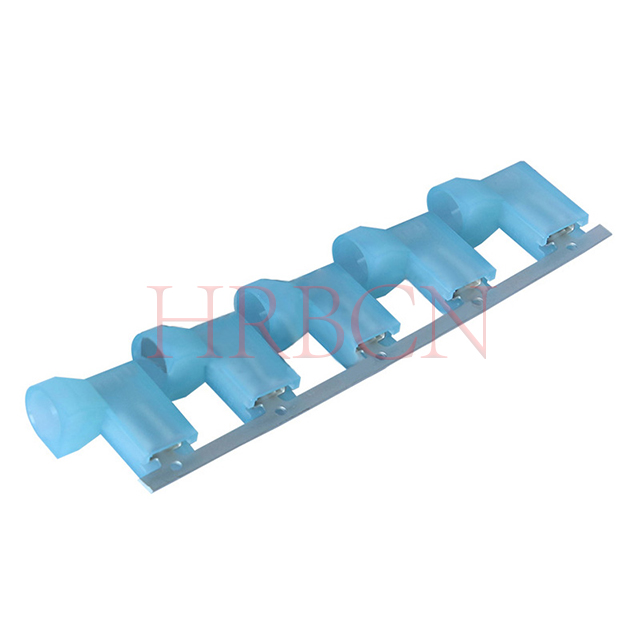

K: Mi a különbség az M7600FNS-8(5)-b között; M7600FNS-8(8)-b; M7600FNS-8(5)-b1; M7600FNS-8(8)-b1 csatlakozók? Hogyan válasszuk ki a megfelelőt?

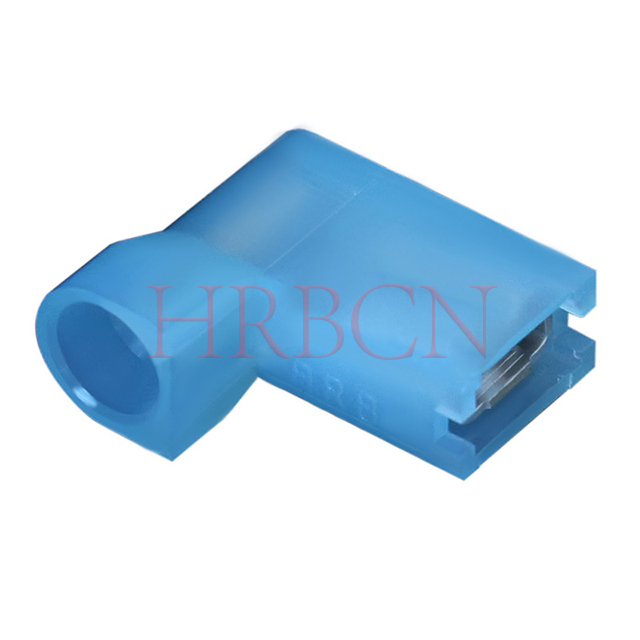

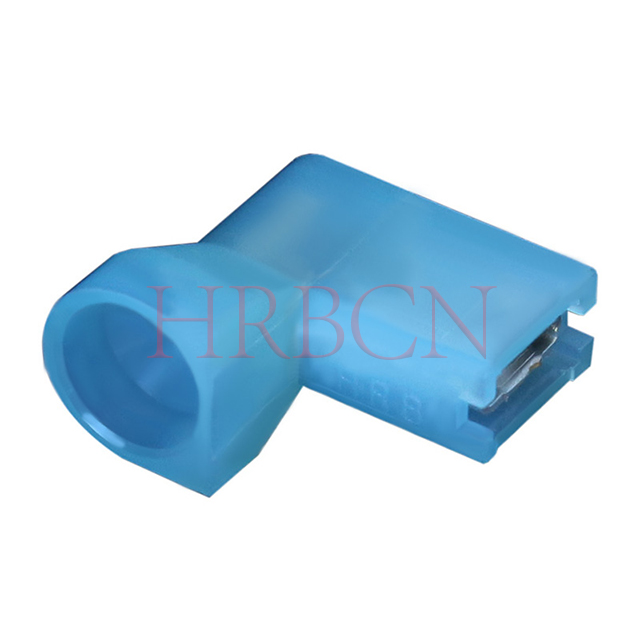

V: Mindegyik az M7600FNS 4,75 mm-es, teljesen szigetelt anya zászlós csatlakozó sorozatához tartozik.
A kódolási szabályok a következők:
①: (5) / (8) a kapocsfül vastagsága: 0,5 mm, illetve 0,8 mm.
②: a b / b1 különböző szigetelési belső átmérőt és vezetékhossz-tartományt jelöl, mindkettő AWG 16-14 vezetékekhez. b=Ins. Átm.: 4,06 mm; b1=Ins. Átm.: 6,60 mm.
③: A 0,8 mm-es fül vastagsága jobb vezetőképességet, erősebb rezgésállóságot és nagyobb teherbírást biztosít, mint a 0,5 mm-es típus.
Kiválasztási útmutató:
①: Válasszon 0,5 mm-t (5) a hagyományos alacsony és közepes áramerősségű általános vezetékekhez;
②: Válassza a 0,8 mm-t (8) nagy áramerősségű, vibrációintenzív és nagy igénybevételű alkalmazásokhoz;
③: Válassza ki a b vagy a b1 értéket a tényleges vezeték külső átmérőjének megfelelően, hogy biztosítsa a tökéletes krimpelést és szigetelést.
