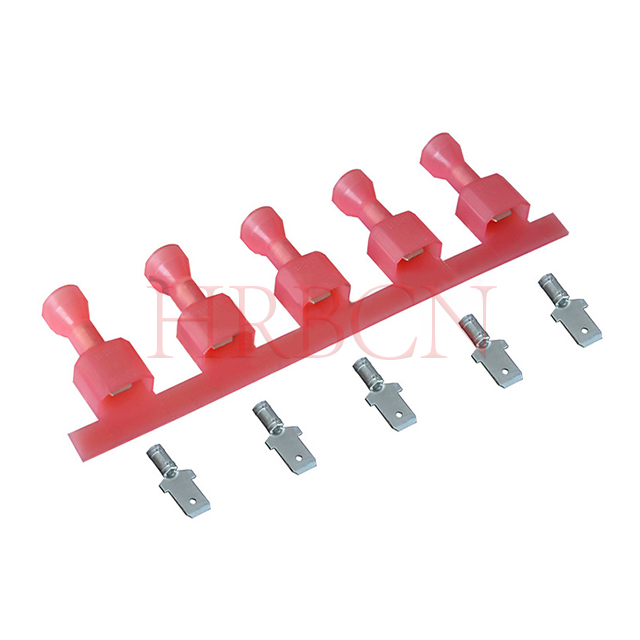

K: Melyek a 4,75 mm-es teljesen szigetelt apa leválasztó kapocs (AWG 22-18) alapvető paraméterei?
V: Gyors leválasztás Terminál típusa: Tabs/Egyenes típus
Vezeték mérete: AWG22-18 (0,32-0,82 mm²)
Párosító lap szélessége: 4,75 (0,187')
Párosítófül vastagsága: 0,5mm/0,8mm
Kompatibilis szigetelés átmérő tartomány: 3,05 mm/5,84 mm

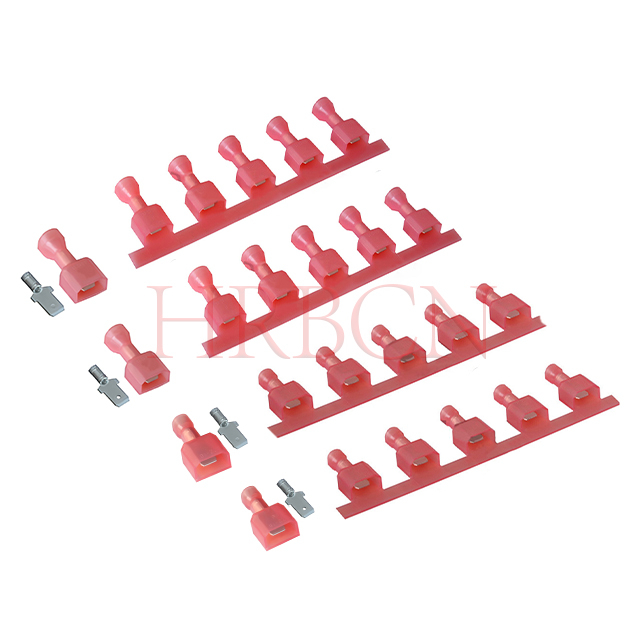

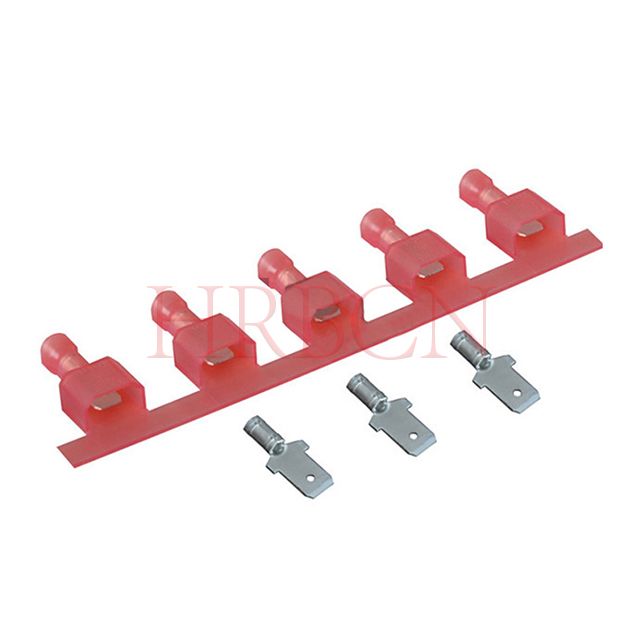

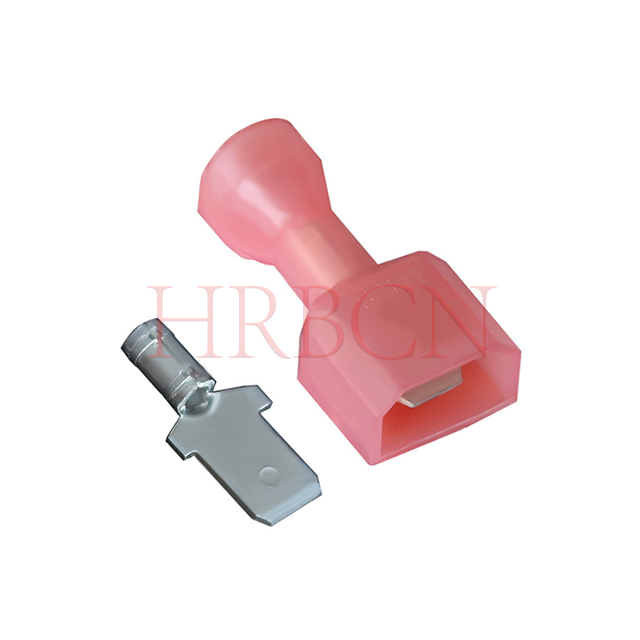

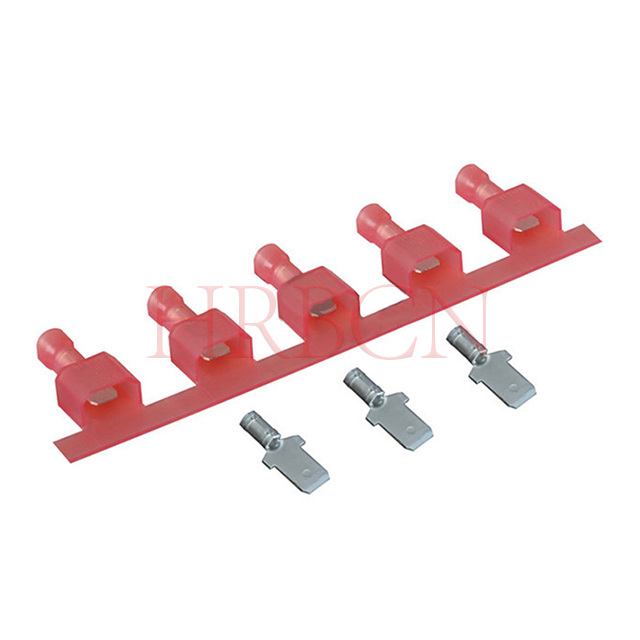

K: Mi a különbség az M6351FNS-8(8)-R között; M6351FNS-8(8)-R1; M6351FNS-8(8)-R(A); M6351FNS-8(8)-R1(A) csatlakozók? Hogyan válasszuk ki a megfelelőt?
V: Mindegyik az M6351FNS 4,75 mm-es teljesen szigetelt apa egyenes sorkapocs sorozathoz tartozik.
A kódolási szabályok a következők:
①: 8(8) a kapocsfül vastagsága: 0,8 mm; A 8(5) a kapocsfül vastagságát jelenti: 0,5 mm.
②: R / R1 különböző szigetelési belső átmérőt és vezetékhossz-tartományt jelöl, mindkettő AWG 22-18 vezetékekhez. R=Ins. Átm.: 3,05 mm; R1=Ins. Átmérő, max: 5,84 mm.
③: Utótag nélkül (A) Hole Detent szerkezetet alkalmaz, erős reteszeléssel és rezgéscsillapító teljesítménnyel; az (A) utótaggal Dimple Detent szerkezetet alkalmaz a simább be- és kihúzás érdekében a szabványos reteszelőerővel.
Kiválasztási útmutató:
①: A szilárd reteszelést és rezgésállóságot igénylő forgatókönyvekhez válassza a szabványos R / R1-et utótag nélkül (A);
②: Válassza az R(A) / R1(A) lehetőséget azokhoz az alkalmazásokhoz, amelyek egyszerű be- és kihúzást igényelnek hagyományos zárolási igény mellett;
③: Válasszon R vagy R1-et a tényleges vezeték külső átmérőjének megfelelően, hogy biztosítsa a tökéletes krimpelést és szigetelési illeszkedést.
K: Mi a MOQ a 4,75 mm-es 0,187' szigetelt terminálhoz?
V: MOQ: 5000 db/cikk.
K: Mennyi az átfutási idő a 4,75 mm-es 0,187' szigetelt terminálhoz?
V: L/T: 3-4 hét.
K: Mi a maximális hőmérséklet ennek a 4,75 mm-es terminálnak?
V: A maximális hőmérséklet 105°C
K: Használható ez az AWG 22-18 aljzat autóipari vibrációs környezetben?
V: Igen, ez az AWG22-18 aljzat biztonságos érintkezésrögzítéssel rendelkezik, amely ellenáll a tipikus autóipari rezgésszinteknek. Alkalmas általános könnyű és közepes áramerősségű autókábelekhez, ha az előírásoknak megfelelően telepítik.
K: Mi a különbség a 4,75 mm-es és a 6,35 mm-es csatlakozók között?
V: A különbség a terminálfül szélessége. A 4,75 mm-es csatlakozók kisebbek, és könnyebb alkalmazásokhoz használhatók, míg a 6,35 mm-es csatlakozók
csatlakozók nagyobb áramerősséget kezelnek.
K: Hogyan válasszam ki a megfelelő AWG méretet?
V: Válassza ki a csatlakozót a vezetékmérő alapján. Ezt a terméket AWG 22-18 vezetékekhez tervezték, biztosítva a megfelelő krimpelést.
K: Ezek a csatlakozók szigeteltek?
V: Igen, teljesen szigetelt karmantyúval rendelkeznek a rövidzárlatok megelőzése és a biztonság javítása érdekében.
K: Milyen vezetékméretet támogat az AWG 22-18?
V: Az AWG 22-18 sorkapcsokat olyan vezetékekhez tervezték, amelyek keresztmetszete alkalmas alacsony és közepes áramerősségű elektromos alkalmazásokhoz.
K: Mi a különbség az (A) utótaggal és anélküli modellek között?
① (A) utótag nélkül:
Hole Detent szerkezetet fogad el. Kör alakú furattal záródik, erős rögzítéssel, kioldódás- és rezgésállósággal.
② (A) utótaggal:
Dimple Detent szerkezetet fogad el. Rugós hornyos összenyomással pozícionál, simább be- és kihúzást biztosítva szabványos reteszelőerővel.
K: Mi az a 4,75 mm-es csatlakozódugó?
V: A 4,75 mm-es csatlakozókapocs egy 0,187 hüvelykes ásókapocs 4,75 mm-es fülszélességgel.
Ónozott sárgarézből és égésgátló nejlonból készült, teljesen szigetelt vezetékkel összekötő alkatrész, amely széles körben párosul 4,75 mm-es csatlakozókapcsokkal a gyors csatlakoztatás és leválasztás érdekében.
Általánosan használatos autóipari kábelkötegekben, háztartási készülékekben és ipari berendezésekben az áramkörök csatlakoztatásához, különböző AWG16-14 és AWG22-18 vezetékhossz-tartományokban kapható.
K: Ez a terminál alkalmas autóipari használatra?
V: Igen, ezt a teljesen szigetelt anya leválasztó terminált széles körben használják autóipari vezetékrendszerekben biztonságos csatlakozása és
rezgésállóság.
K: Mi a különbség az egyenes anya csatlakozókkal és a zászlós anya csatlakozókkal való párosítás között? Hogyan válasszuk ki a megfelelő típust?
V: Mind az egyenes anya csatlakozók, mind a zászlós anya csatlakozók azonos specifikációjú apa leválasztó kapcsokhoz kapcsolódhatnak.
A fő különbségek a telepítés iránya, a vezetékek elrendezése és az alkalmazási forgatókönyv:
①: Az egyenes anyakapocs soros egyenes szerkezetet vesz fel, a vezetékekkel és a csatlakozással egyenes vízszintes irányban.
②: A zászlós anya terminál derékszögű zászlós kialakítással rendelkezik, amely 90 fokkal elfordítja a bekötési irányt az oldalirányú elvezetés és a helytakarékos telepítés érdekében.
③: Az elektromos teljesítmény, a névleges áramerősség és a reteszelő szerkezet mindkét típusnál azonos, azonos fülméret és vezetékhossz mellett.
Kiválasztási útmutató:
①: Válasszon egyenes anyakapcsokat a lineáris huzalozáshoz, egyenes kábelköteg-elrendezéshez és elegendő beépítési helyhez.
②: Válassza ki a jelzőhüvelyes csatlakozókat a korlátozott beépítési helyhez, a 90°-os szögben történő elvezetéshez és a kompakt berendezés belső huzalozásához.
③: Tartsa meg ugyanazt a fül szélességét és AWG huzalátmérőjét, hogy biztosítsa a tökéletes illeszkedést a megfelelő csatlakozókapcsokkal.
