Műszaki GYIK

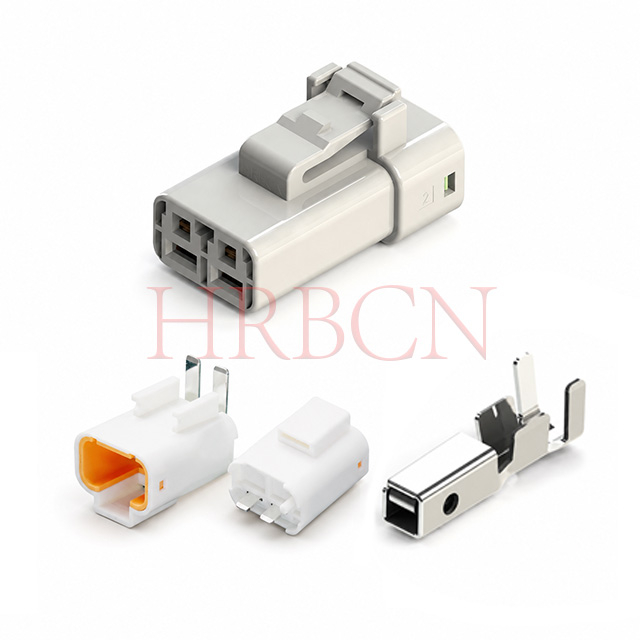

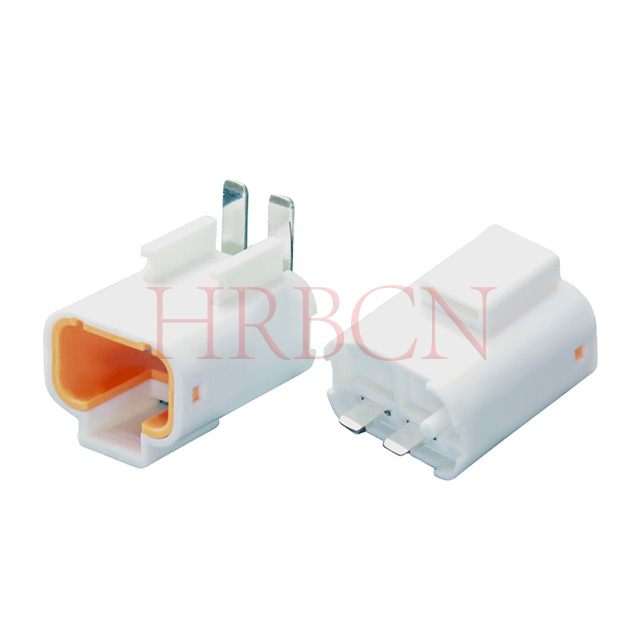

K: 90°-os derékszögű vagy 180°-os egyenes fejlécet válasszak a HRB M63505 vízálló vezeték-kártya csatlakozóhoz?
V: A kiválasztás a NYÁK elrendezésétől, a belső háztértől és a vezetékezési követelményektől függ; Az elektromos teljesítmény, a vízállóság (IP67) és az áram/feszültség besorolása mindkét típusnál azonos.
⒈180°-os egyenes fejléc (függőleges tű)
Alkalmazható forgatókönyvek:
Elegendő függőleges távolság a PCB felett; A vezetékek egyenesen előre haladnak a PCB felületének függőleges irányában.
Vezérlődobozok, autóakkumulátor-modulok és kültéri berendezések bőséges belső bekötési hellyel, könnyen csatlakoztatható és karbantartható.
Sűrű elrendezésű többsoros csatlakozók, amelyek egységes előremenő huzalozást igényelnek.
Előnyök: Egyszerű összeszerelés, intuitív behelyezési művelet, kisebb huzalhajlítási feszültség, kényelmes forgalomba hozatal utáni ellenőrzés és szétszerelés.
Hátrányok: Függőleges magasságot foglal el a ház belsejében; karcsú, korlátozott magasságú felszereléshez nem ajánlott.
⒉90°-os derékszögű fejléc (vízszintes tű)
Alkalmazható forgatókönyvek:
Kompakt, vékony házak korlátozott függőleges belső magassággal, mint például beépített autókamerák, elektromos motorkerékpár-vezérlők és mini kültéri vízálló modulok.
A vezetékeknek vízszintesen kell futniuk a NYÁK felületén vagy a ház oldalfalán, hogy elkerüljék a burkolat fedelének kinyomódását.
Rezgésre hajlamos járműfelszerelés: a vízszintes huzalozás eloszlatja a huzalhúzó erőt a PCB forrasztási csatlakozásaitól, hogy csökkentse a tűtörés kockázatát.
Előnyök: Nagymértékben megtakarítja a függőleges beépítési helyet, ügyes oldalirányú elvezetést, csökkenti a túlzott huzalhajlítást.
Hátrányok: fenntartott vízszintes oldaltávolságot igényel a vezetékezéshez; kissé alacsonyabb működőképesség szűk üregekben történő vak behelyezéskor.

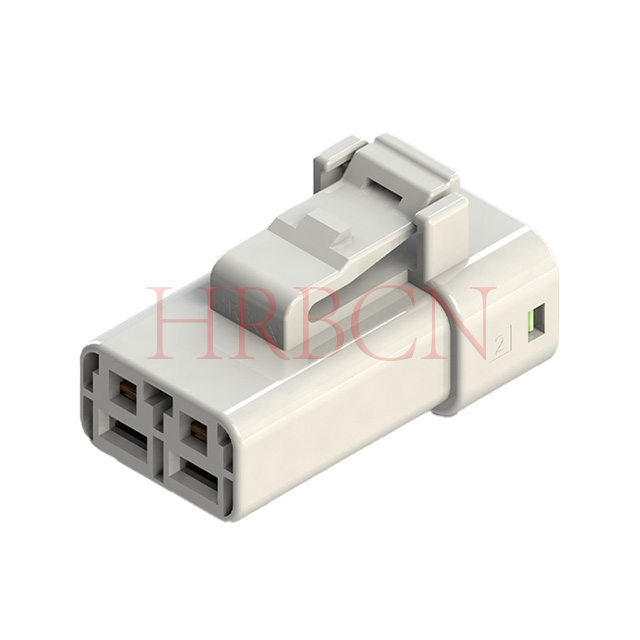

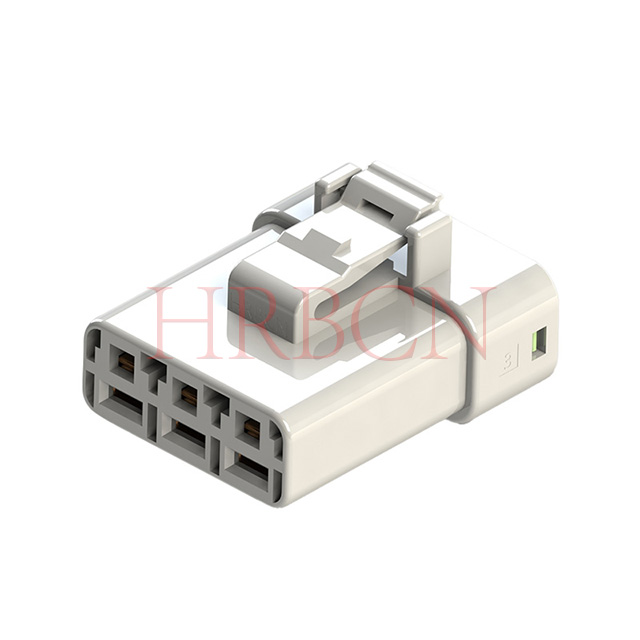

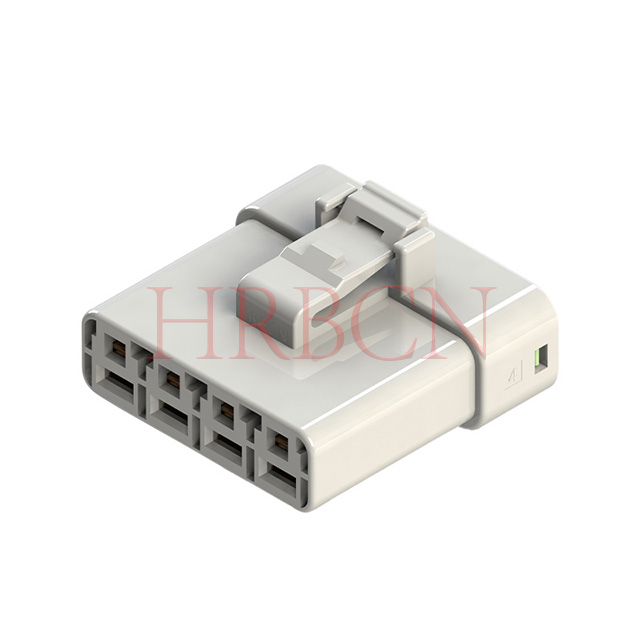

K: Hogyan lehet préselt érintkezőket behelyezni a csatlakozóházba?
V: A préselt érintkezők behelyezése előtt tájékoztassa mind a csatlakozóház szerelvényét, mind az érintkezőket a megfelelő illeszkedés érdekében. Helyezze el a házat úgy, hogy a reteszelő elem felfelé nézzen, és igazítsa az érintkezőt úgy, hogy a hengervarrat oldala is felfelé nézzen.
NE forgassa el az érintkezőt a behelyezés közben vagy után; forgása károsíthatja a gumitömítést vagy megrepedhet a ház.

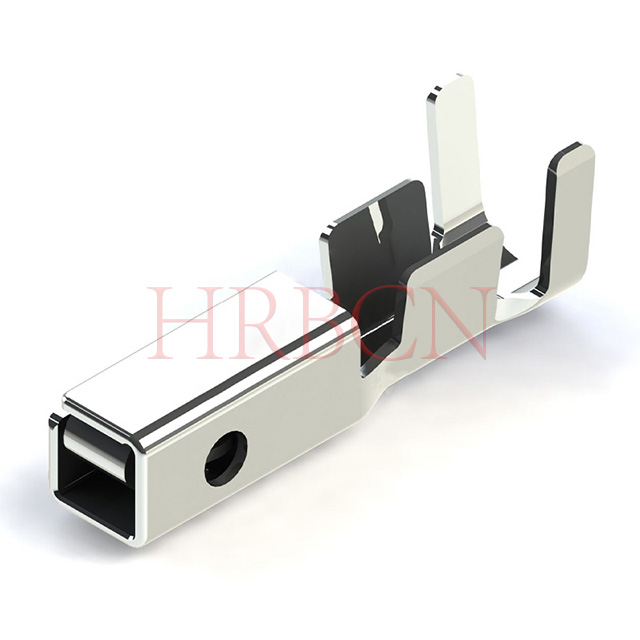

⒈ Aljzatérintkezés esetén
① lépés: Döntse meg a préselt érintkezőt. Helyezze a hegyét a tömítéssel ellátott illeszkedő üregre. Óvatosan húzza ki a tömítőnyílást, hogy elkerülje az üreg felső felületének sérülését. Nyomja az érintkező hegyét a gumi tömítőlemezre az érintkező dobozrészének beillesztéséhez.
② lépés: Egyenesítse ki a préselt érintkezőt, majd helyezze be a dobozrész hegyét. Nyomja be teljesen az érintkezőt – ne feszítse ki, és ne alkalmazzon túlzott erőt –, amíg kattanást nem hall.
③ lépés: Miután hallható kattanást hall az érintkező teljes behelyezésekor, óvatosan húzza meg a vezetéket, hogy megbizonyosodjon arról, hogy az érintkező biztonságosan reteszelődik a ház lándzsájával.
⒉Tabulátoros érintkezés esetén
① lépés: Helyezze be a préselt érintkezőt egyenesen a házba. Ne sértse meg a tömítéssel ellátott üreg kerületét az érintkező hegyével. Ha a behelyezés során az érintkezőt a ház reteszelő oldala felé dönti, az elvághatja a gumi tömítőlemezt, és az érintkezőcsúcs a szomszédos üregbe kerülhet. Lásd az alábbi ábrát; fokozottan ügyeljen a beillesztés irányára.
② lépés: Tolja be teljesen a préselt érintkezőt. Ne feszítse ki, és ne alkalmazzon túlzott erőt, álljon meg, ha kattanást hall.
③ lépés: Miután hallható kattanást hall a teljes behelyezéskor, óvatosan húzza meg a vezetéket, hogy megbizonyosodjon arról, hogy a préselt érintkező biztonságosan reteszeli a ház lándzsáját.
K: Hogyan távolítsuk el a préselt érintkezőket a házból helytelen behelyezés után
V: Ha egy préselt érintkezőt nem a megfelelő üregbe helyeznek be, az eltávolítást csak szakképzett személyzet végezheti el. Használat után ne használja újra a házat vagy a gumi tömítőlemezt.
Helyezze be a kihúzószerszámot a préselt érintkező és a ház közé az illesztési oldalról. Tolja a szerszámot a ① irányba, hogy kioldja a ház lándzsáját az érintkezőrögzítő kampóról. Ezután húzza a vezetéket a ② irányba, hogy eltávolítsa az érintkezőt a házból.
Óvintézkedések:
Az eltávolítás előtt győződjön meg arról, hogy az elszívó szerszám hegye teljesen be van dugva a préselt érintkező és a ház lándzsa közötti hézagba.
Az eltávolított préselt érintkező újrafelhasználása előtt győződjön meg arról, hogy nincs deformációja. Ha bármilyen deformációt észlel az érintkezőn, cserélje ki egy újra (újra krimpelés szükséges).
Ne feszítse ki a préselt érintkezőt az elszívó szerszámmal. Ha az eltávolítás során kíváncsiság lép fel, cserélje ki az érintkezőt egy újra.
Ha eltávolítja a csatlakozóérintkezőt, ha a kihúzószerszámot tévedésből az érintkező illesztő szakaszának résébe helyezi, cserélje ki az érintkezőt egy újra, függetlenül a behelyezési mélységtől.
Ha a préselt érintkezőt a vezeték gyengéd meghúzásával sem lehet eltávolítani, ne alkalmazzon erőt a kihúzáshoz. Indítsa újra az eltávolítási eljárást elölről.
Ha a préselt érintkezőt a vezeték gyengéd meghúzásával sem lehet eltávolítani, ne alkalmazzon erőt a kihúzáshoz. Indítsa újra az eltávolítási eljárást elölről.
