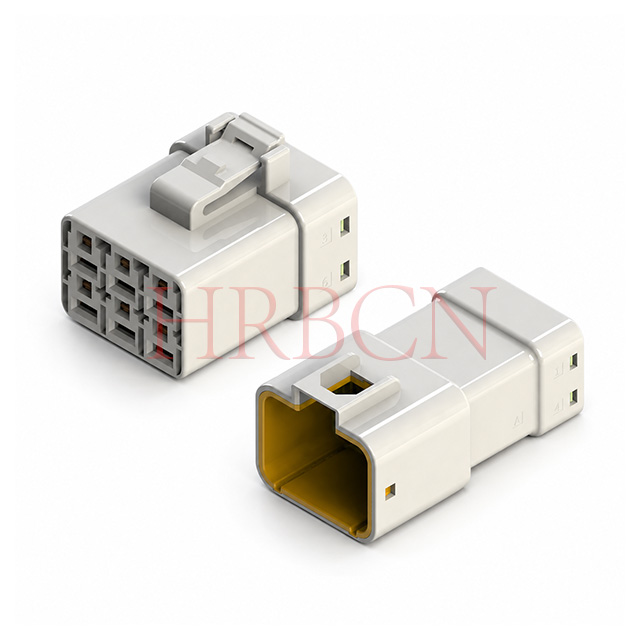

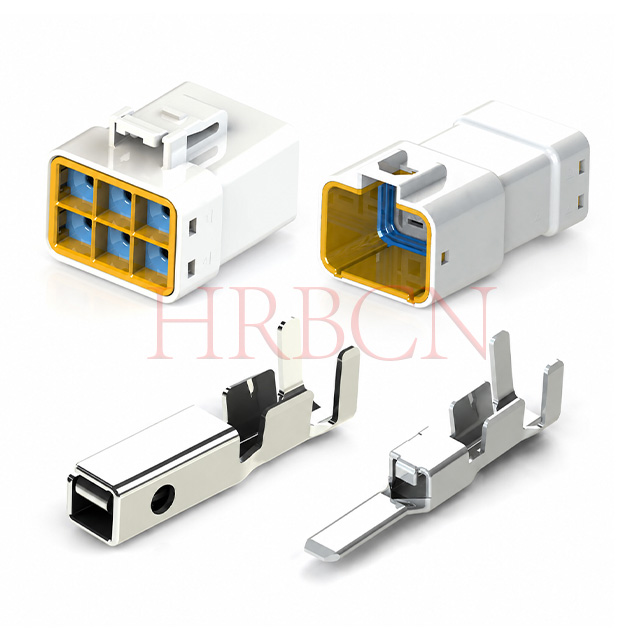

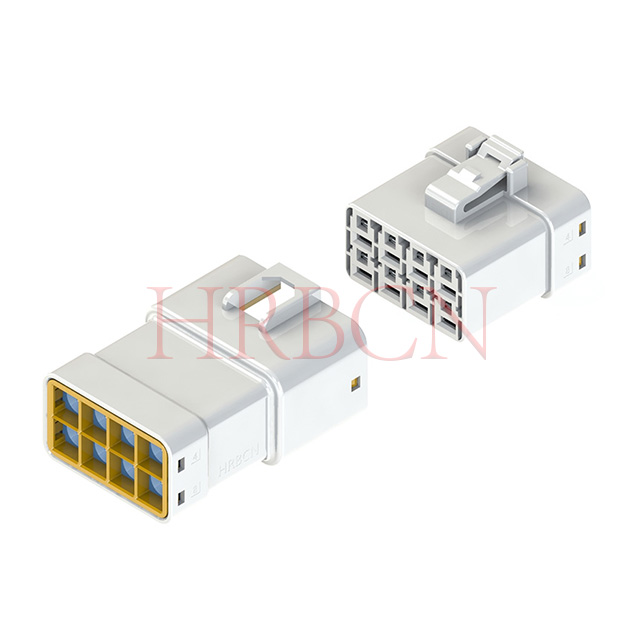

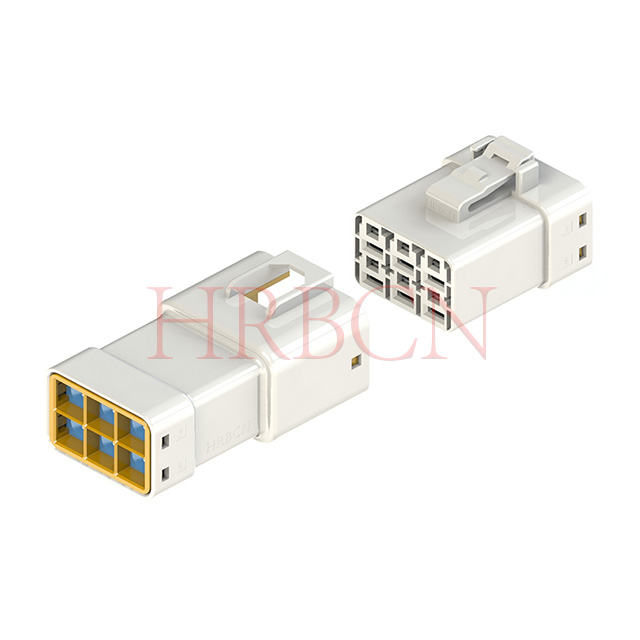

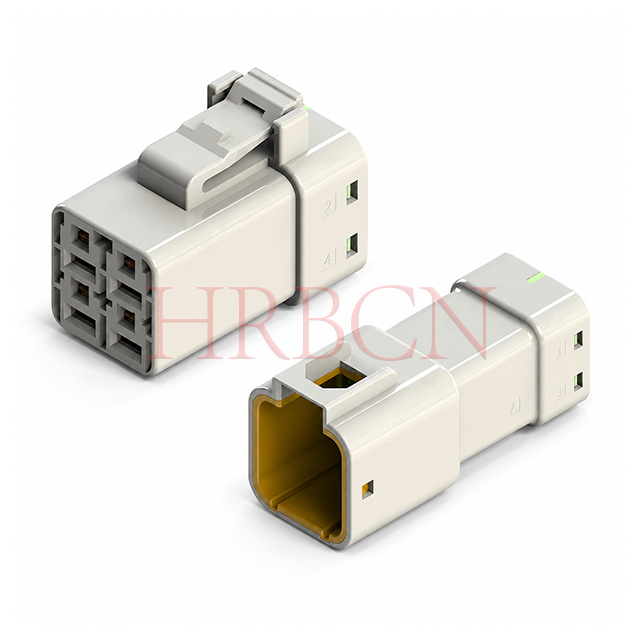

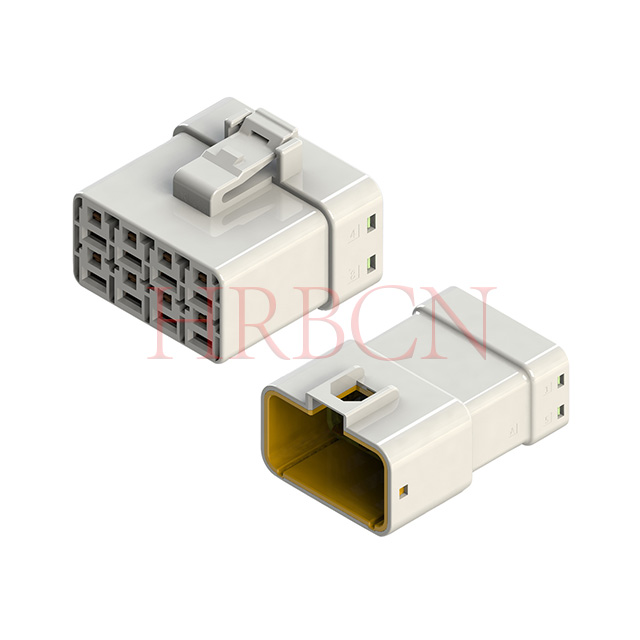

HRB 6,35 mm-es automatikus vízálló 2 soros vezeték a vezetékhez csatlakozó

A HRBCN kétsoros, 6,35 mm-es osztású vezeték-vezeték vízálló csatlakozók megfelelnek az IEC 60529 IP67 por- és vízálló szabványnak. A kétsoros elrendezés nagyobb áramkörsűrűséget biztosít a korlátozott házszélességen belül, támogatva a 4/6/8 érintkezőket a többcsatornás tápellátás és jelintegráció érdekében, ideális a korlátozott függőleges beépítési magasságú berendezésekhez.
Az UL94V-0 PBT háznak, az integrált szilikon tömítődugónak és a nikkelezett ónozott foszforbronz érintkezőknek köszönhetően a sorozat ellenáll a 600 V névleges feszültségnek, és akár 30 A maximális áramot is hordoz, stabilan működik -40 ℃ és +130 ℃ között. Kettős reteszelő mechanizmussal (főzár + TPA másodlagos zár) felszerelve, hogy megakadályozza a terminál kihúzását erős vibráció hatására, minden modell RoHS-kompatibilis, és egyedi kábelköteg-összeszerelési szolgáltatással is elérhető, széles körben alkalmazva a mérnöki gépekben, AGV-robotokban, hűtött teherautókban, bányászati ​​világításban, kültéri energiatárolóban és sópermetes tengeri környezetben. A huzaltömítések, a rögzítőkapcsok, a tömítőgyűrűk, a kivezetések és a házak szinergikusan együttműködnek, hogy biztonságos illeszkedést, megbízható tömítésvédelmet és stabil, hosszú távú összeszerelési teljesítményt nyújtsanak.
  • Teljesen RoHS- és REACH-kompatibilis
  • UL&cUL tanúsítvánnyal rendelkezik
Elérhetőség állapota:
Mennyiség:
  • A-M63501WF, A-M63502WF

  • HRBCN

  • 8536909000

P/N definíció



A- M63501WF -2X N -W -X

           ①          ② ③ ④ ⑤

①M63501WF: HRB sorozat, csatlakozó

②2: kétsoros;

③N: tűk száma 4/6/8 tűs

④Szín: W: fehér

⑤ Tömítésdugó színe:

-1: Zöld (huzalszigetelés OD 2,65-3,1 mm)

Üres: kék (huzalszigetelés OD 2,9-4,0 mm)


A- M63502WF -2X N -W -X

           ①          ② ③ ④ ⑤

①M63502WF: HRB sorozat, aljzat

2: kétsoros;

N: 4/6/8 tűs tűk száma

④Szín: W: fehér

⑤ Tömítésdugó színe:

-1: Zöld (huzalszigetelés OD 2,65-3,1 mm)

Üres: kék (huzalszigetelés OD 2,9-4,0 mm)



Alapvető jellemzők



  • IP67 víz- és porálló teljesítmény kültéri és nedves környezetben

  • 6,35 mm-es fix érintkezési emelkedés, kompakt házszerkezet a helyben korlátozott összeszereléshez

  • Kettős zárrendszer (főzár + TPA másodlagos zár) a terminál kihúzásának leállításához

  • Szilikon integrált tömítőgyűrű a stabil, hosszú távú vízálló hatás érdekében

  • Foszforbronz kapcsok Ni+Sn bevonattal, alacsony érintkezési ellenállással és korrózióállósággal

  • Széles üzemi hőmérséklet tartomány: -40℃ ~ +130℃

  • Több tűszám-beállítás a különböző tápellátási és jelcsatlakozási követelmények kielégítésére

  • RoHS-kompatibilis, közvetlen gyári ellátás testreszabható kábelköteg-szerelési szolgáltatással


Robbantott nézet




A huzaltömítések, a rögzítőkapcsok, a tömítőgyűrűk, a kivezetések és a házak szinergikusan együttműködnek, hogy biztonságos illeszkedést, megbízható tömítésvédelmet és stabil, hosszú távú összeszerelési teljesítményt nyújtsanak.


6.35 vízálló csatlakozó robbantott nézet



Alkalmazási forgatókönyvek



  • Építőipari gépek

Alkalmas kotrógépekhez és mérnöki járművekhez, ellenáll a vibrációnak és a zord külső időjárásnak.

  • AGV logisztikai robotok

Stabil tápcsatlakozás automatizált raktári kezelő berendezésekhez.

  • Hűtött szállítójárművek

Alkalmazkodni a hosszú távú alacsony hőmérsékletű működési környezetekhez.

  • Bányászati ​​világítás

Víz- és porálló kialakítás nedves földalatti alagútviszonyokhoz illeszkedik.

  • Energiatároló berendezések

Támogatja a kültéri energiatároló rendszerek nagy teljesítményű átvitelét.

  • Tengerészeti felszerelés

Képes megbirkózni a nedves és sópermettel rendelkező tengeri környezettel.





Műszaki GYIK


K: Hogyan lehet préselt érintkezőket behelyezni a csatlakozóházba?

V: A préselt érintkezők behelyezése előtt tájékoztassa mind a csatlakozóház szerelvényét, mind az érintkezőket a megfelelő illeszkedés érdekében. Helyezze el a házat úgy, hogy a reteszelő elem felfelé nézzen, és igazítsa az érintkezőt úgy, hogy a hengervarrat oldala is felfelé nézzen.

NE forgassa el az érintkezőt a behelyezés közben vagy után; forgása károsíthatja a gumitömítést vagy megrepedhet a ház.


⒈ Aljzatérintkezés esetén

① lépés: Döntse meg a préselt érintkezőt. Helyezze a hegyét a tömítéssel ellátott illeszkedő üregre. Óvatosan húzza ki a tömítőnyílást, hogy elkerülje az üreg felső felületének sérülését. Nyomja az érintkező hegyét a gumi tömítőlemezre az érintkező dobozrészének beillesztéséhez.

② lépés: Egyenesítse ki a préselt érintkezőt, majd helyezze be a dobozrész hegyét. Nyomja be teljesen az érintkezőt – ne feszítse ki, és ne alkalmazzon túlzott erőt –, amíg kattanást nem hall.

③ lépés: Miután hallható kattanást hall az érintkező teljes behelyezésekor, óvatosan húzza meg a vezetéket, hogy megbizonyosodjon arról, hogy az érintkező biztonságosan reteszelődik a ház lándzsájával.


⒉Tabulátoros érintkezés esetén

① lépés: Helyezze be a préselt érintkezőt egyenesen a házba. Ne sértse meg a tömítéssel ellátott üreg kerületét az érintkező hegyével. Ha a behelyezés során az érintkezőt a ház reteszelő oldala felé dönti, az elvághatja a gumi tömítőlemezt, és az érintkezőcsúcs a szomszédos üregbe kerülhet. Lásd az alábbi ábrát; fokozottan ügyeljen a beillesztés irányára.

② lépés: Tolja be teljesen a préselt érintkezőt. Ne feszítse ki, és ne alkalmazzon túlzott erőt, álljon meg, ha kattanást hall.

③ lépés: Miután hallható kattanást hall a teljes behelyezéskor, óvatosan húzza meg a vezetéket, hogy megbizonyosodjon arról, hogy a préselt érintkező biztonságosan reteszeli a ház lándzsáját.


K: Hogyan távolítsuk el a préselt érintkezőket a házból helytelen behelyezés után

V: Ha egy préselt érintkezőt nem a megfelelő üregbe helyeznek be, az eltávolítást csak szakképzett személyzet végezheti el. Használat után ne használja újra a házat vagy a gumi tömítőlemezt.

Helyezze be a kihúzószerszámot a préselt érintkező és a ház közé az illesztési oldalról. Tolja a szerszámot a ① irányba, hogy kioldja a ház lándzsáját az érintkezőrögzítő kampóról. Ezután húzza a vezetéket a ② irányba, hogy eltávolítsa az érintkezőt a házból.

Hogyan lehet eltávolítani az érintkezést a házból?



K: Mi a helyes eljárás ennek a vízálló csatlakozónak az apa és anya házának párosítására?

① lépés :    Igazítsa egy vonalba a dugattyús ház zárófülét a foglalat házának reteszelő karjával, az alábbi ábra szerint. Végezze el a párosítást a párosítási tengely mentén; ne feszítsd.

② lépés: Párosítsa össze a két házat, amíg a zár teljesen be nem kattan. Ellenőrizze a ház biztonságos reteszelését a ház finom meghúzásával. (Amikor a reteszelő kar és a reteszelőfül megfelelően be van kapcsolva, kattanás hallható.)

Az A-M63501 és A-M63502 összeszerelési rajza

K: Mi a különbség az egysoros és a kétsoros csatlakozóházak között, és hogyan lehet helyesen kiválasztani?

1. Az egysoros és a kétsoros házak közötti alapvető különbségek

Egysoros ház

Szerkezet: Egy egyenes vonalban elhelyezett csapok; kompakt oldalszélesség, egyszerű vezetékezés

Elektromos jellemzők: Korlátozott tűszám (általában 2/3/4 érintkező a 6,35 mm-es sorozatnál); kisebb az egységnyi oldaltérre eső összáramterhelés

Összeszerelési előny: Könnyű igazítás a párosítás során, alacsony vakbeillesztési hibaarány; kényelmes terminál behelyezés és kihúzás

Helyi jellemzők: Szűk vízszintes elfoglaltság, elegendő függőleges beépítési magasság szükséges

Kétsoros ház

Felépítés: Két párhuzamos sorban elhelyezett csapok; nagyobb tűsűrűség a korlátozott házszélességen belül

Elektromos jellemzők: Több érintkezőt támogat (4/6/8 tű stb.) a többkörös jelek/teljesítmény integrálásához; központi vezetékezés több áramkörhöz

Összeszerelési megjegyzés: Pontos tévedésgátló beállítást igényel; valamivel magasabb működési igény a terminál terheléséhez

Térjellemzők: Megmenti a függőleges beépítési magasságot, alkalmas szűk függőleges helyekre


2. Szabványos kiválasztási szabályok

Válasszon egysoros házat, ha:

Csak 2-4 áramköri jel/teljesítmény szükséges, nincs szükség több érintkezőre

A berendezés szűk vízszintes beépítési tere, korlátozott oldalszélességű

A helyszíni összeszerelés egyszerű kezelést, gyakori karbantartást és szétszerelést igényel

Minden egyes áramkörhöz külön külön vezetékre van szükség, elkerülve a többsoros vezetékek keresztinterferenciáját

Válasszon kétsoros házat, ha:

Több mint 4 áramkört kell integrálni, központi vezetékezés szükséges

A készülékház korlátozott függőleges magasságú, növelni kell a tűsűrűséget a ház szélességének növelése nélkül

Többcsatornás teljesítmény és jelátvitel szükséges olyan modulokhoz, mint a vezérlők, AGV fő vezérlőegységek

Egységes kábelköteg-kezelésre van szükség az egysoros csatlakozók szétszórt elfoglaltságának csökkentése érdekében





Jelenlegi értékelés
30 AMmax. (AWG10)
Max. 25A (AWG12)
Névleges feszültség
600V AC DC
Hőmérséklet tartomány
-40 ºC és +130 ºC között
Érintkezési ellenállás
≤20mΩ Max
Szigetelési ellenállás
1000MΩ min
Feszültségtűrő
2200V AC/perc
Vízálló fokozat
Az IEC 60529 IP67
Terminál alkalmazhatósága
AWG10
AWG16-12
AWG18-16
Anyag
Érintkezők: Rézötvözet
Ház: PBT
Tömítőgyűrű/dugó: szilikon
Befejezés
Ónozás a Ni felett az érintkezési területen
Lezárható
Igen
