HRB RAST 2,5 DIP csapfej függőleges érintkező emelkedés 2,5 mm

M7230-X-XXXX-2B
HRB M7230 RAST 2.5 DIP (kettős soron belüli csomag) tűfej függőlegesen zárral és pozicionáló csappal, 2,5 mm-es osztás, UL/VDE/RoHS kompatibilis. Ideális háztartási gépekhez, autókhoz, ipari vezérlőkhöz.
Elérhetőség állapota:
Mennyiség:
  • M7230-X-XXXX-2B

  • HRB

  • 8536909000

P/N definíció

M7230 -X -XXXX -2B

   ①       ②     ③

①:  HRB cikksorozatszám

②: Tüskék száma: 2-20

③: Kulcsozás: 0000-9999


Ami az M7230 sorozatú tűfejeket illeti, az alábbiakban felsorolunk példákat a kulcsolási konfigurációkra. Kérésre más szabványos kulcsozási lehetőségek is rendelkezésre állnak. További részletekért forduljon a HRB értékesítéséhez.


Csapok száma

(2-20 tű)

HRB P/ N

Példák kulcsszóra

SPQ (db) Karton mérete (cm)
2

M7230-2-0000-2B

M7230-2-0001-2B

M7230-2-0002-2B

stb.

6000 33×30×27
3

M7230-3-0000-2B

M7230-3-0003-2B

M7230-3-0005-2B

stb.

4800
33×30×27
4

M7230-4-0000-2B

M7230-4-0008-2B

M7230-4-0012-2B

stb.

3600 33×30×27

5

M7230-5-0000-2B

M7230-5-0008-2B

M7230-5-0013-2B

stb.

3000 33×30×27

Műszaki paraméterek

  • Névleges áram: 3A AC, DC max.

  • Névleges feszültség: 32V AC, DC

  • Üzemi hőmérséklet: -40 ℃ ~ + 120 ℃

  • Érintkezési ellenállás: 10mΩ max.

  • Szigetelési ellenállás: 1000mΩ min.

  • Ellenálló feszültség: 1400V AC/perc

  • Anyaga: Ház: Nylon66 UL94V-0;  Kivezetés: sárgaréz, ónozott.

  • GWT: 750 ℃ ​​IEC-60335-1

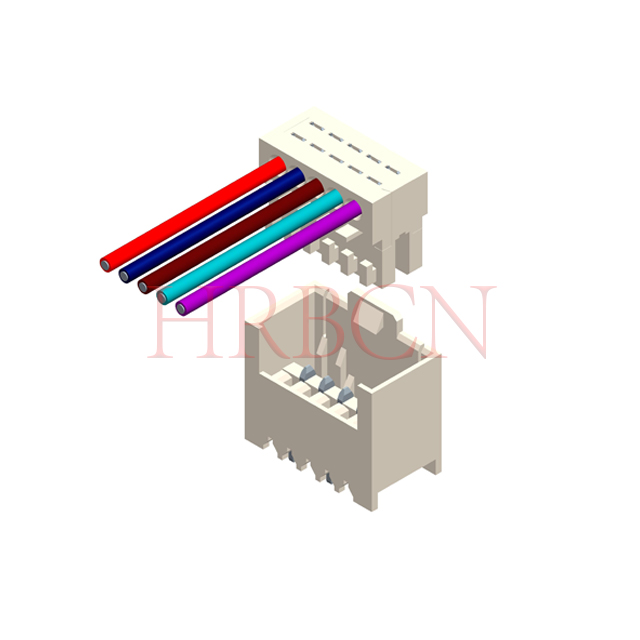

Párosító alkatrészek

HRB M7280 sorozatú IDC


M7234R-N

HRB M7234 sorozatú IDC

M7234R-N


Megfelelés

  • Az EU RoHS-irányelve (EU) 2015/863 a 2011/65/EU irányelv II. mellékletének módosításáról

  • Az elhasználódott járművekről szóló irányelv (2000/53/EK)

  • AfPS GS 2019: 01 PAK-policiklusos aromás szénhidrogének (PAH)

  • A POP (EU) 2019/1021 európai rendelete

  • A POP (EU) 2024/2570 európai rendelete

  • A POP (EU) 2025/718 európai rendelete

  • A POP (EU) 2023/1608 európai rendelete

  • A POP (EU) 2019/1021 európai rendelete

  • A POP (EU) 2025/843 európai rendelete

  • A POP (EU) 2025/1930 európai rendelete

  • A REACH-re vonatkozó 1907/2006/EK rendelet

  • Amerikai Egyesült Államok Kalifornia 65. javaslata

Terméktanúsítványok

Biztonsági jóváhagyások és tanúsítványok: UL&cUL; VDE

UL tűzveszélyességi besorolás: UL 94V-0

A RAST 2.5 tűs fejléceket széles körben alkalmazzák különböző területeken, többek között:

  1. Háztartási gépek: HVAC-rendszerek, hűtőszekrények, mosógépek, mosogatógépek, sütők és vízmelegítők, amelyek stabil és megbízható tábla-vezeték csatlakozásokat támogatnak a háztartási elektromos vezérlőrendszerekhez.

  2. Autóipar: Járművek elektromos rendszerei, beleértve a világítást, az érzékelőket, a működtetőket, a belső elektronikát és a kiegészítő modulokat, amelyek biztonságos csatlakozást biztosítanak vibráció és magas hőmérséklet mellett.

  3. Ipari vezérlések: Motorok, hajtások, tápegységek, PLC-k, érzékelők és vezérlőpanelek, amelyek hatékony és hibabiztos csatlakozásokat biztosítanak az ipari automatizálási berendezésekhez.

  4. Elektronika és épületvezérlés: Intelligens mérők, világításvezérlők, HVAC-vezérlők és háztartási elektromos készülékek, amelyek stabil jelátvitelt biztosítanak kulcsos és zárható szerkezetekkel.

Általános cél: Alkalmas kisfeszültségű táp- és jelcsatlakozásokhoz kompakt helyeken, széles körben használják háztartási készülékekben, autóiparban, ipari és intelligens berendezésekben, amelyek magas megbízhatósági és hibás párosítási követelményeket támasztanak.
