RAST 2.5 IDC csatlakozó IDT technológiával | HRB csatlakozó M728X

Megosztani:

RAST 2.5 IDC csatlakozó IDT technológiával | HRB csatlakozó M728X

A HRB M728X RAST 2.5 IDC csatlakozókat a háztartási készülékek, az ipari elektronika és az intelligens vezérlőrendszerek kompakt és megbízható vezetékek közötti csatlakozására tervezték.
A fejlett Insulation Displacement Technology (IDT) segítségével az M728X sorozat gyors és hatékony vezetékvégződést tesz lehetővé csupaszítás vagy krimpelés nélkül, csökkentve az összeszerelési időt és javítva a gyártás konzisztenciáját.
A szabványos RAST 2.5 kulcsos szerkezetekkel és biztonságos reteszelő mechanizmusokkal ezek a csatlakozók hatékonyan megakadályozzák a hibás illeszkedést, és stabil elektromos teljesítményt biztosítanak az igényes alkalmazásokban.
A kompakt kialakítás, a megbízható jelátvitel és a rugalmas kódolási lehetőségek a HRB RAST 2.5 csatlakozókat ideálissá teszik a biztonságos, tartós és helytakarékos csatlakozási megoldásokat igénylő modern elektronikus rendszerekhez.

Elérhetőség állapota:

Mennyiség:



Érdeklődik Kosárba helyez

Modell:
M728X
Márka:
HRB
Kód:
8536909000

HRB kódolás Leírás és párosítási felület

Sorozat	Pozíció. Nem.	Vegye fel a kapcsolatot a Pitch-el	Leírás	Párzás vele

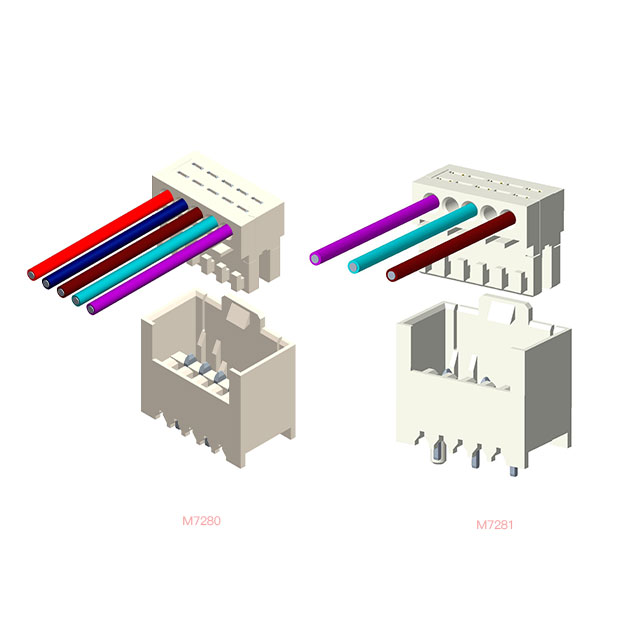

M7280	2-20 tűs	2,5 mm	RAST 2.5 csatlakozó közvetett párosításhoz, szigeteléshez elmozdulás technológia (IDT), kulcsos bordával	M7230 M7268
M7281	3-19 tűs	5,0 mm	RAST 2.5 csatlakozó közvetett párosításhoz, szigeteléshez elmozdulás technológia (IDT), kulcsos bordával	M7264

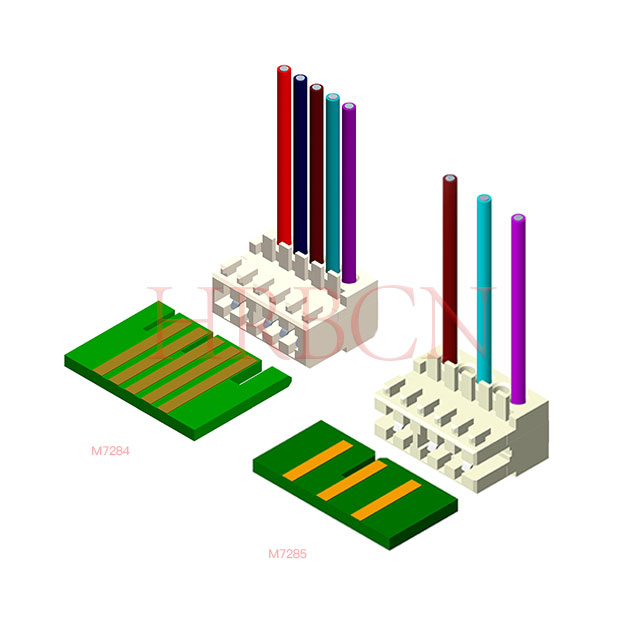

M7284	2-20 tűs	2,5 mm	RAST 2.5 csatlakozó közvetlen illesztéshez, szigetelés-elhelyezési technológiához (IDT), alternatívaként kulcsbordával és zárt oldalakkal vagy anélkül, egyedi vezetékekhez	PCB
M7285	3-19 tűs	5,0 mm	RAST 2.5 csatlakozó közvetlen illesztéshez, szigeteléseltolódásos technológiához (IDT), alternatívaként kulcsbordával és zárt oldalakkal vagy anélkül, egyedi vezetékekhez	PCB

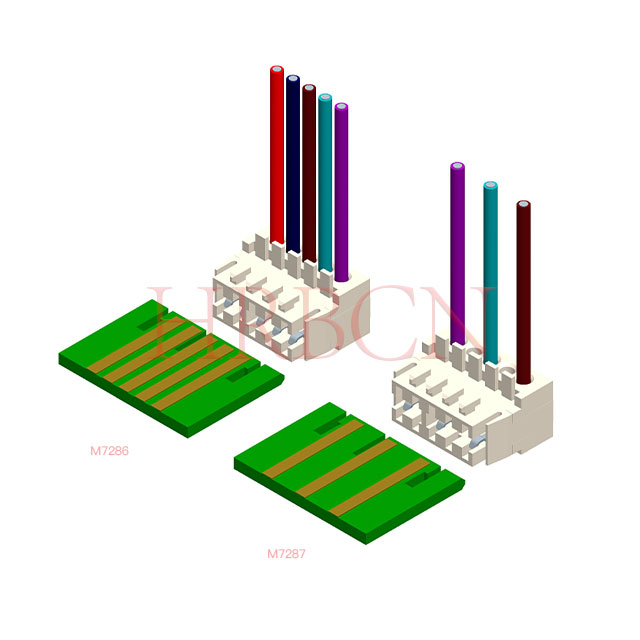

M7286	2-20 tűs	2,5 mm	RAST 2.5 csatlakozó közvetlen illesztéshez, szigeteléseltolódásos technológia (IDT), nyomtatott áramköri lapon oldalsó reteszelő kampók segítségével, kulcsbordával, egyedi vezetékekhez.	PCB
M7287	3-19 tűs	5,0 mm	RAST 2.5 csatlakozó közvetlen illesztéshez, szigeteléseltolódásos technológia (IDT), nyomtatott áramköri lapon oldalsó reteszelő kampók segítségével, kulcstartó bordával, egyedi vezetékekhez	PCB

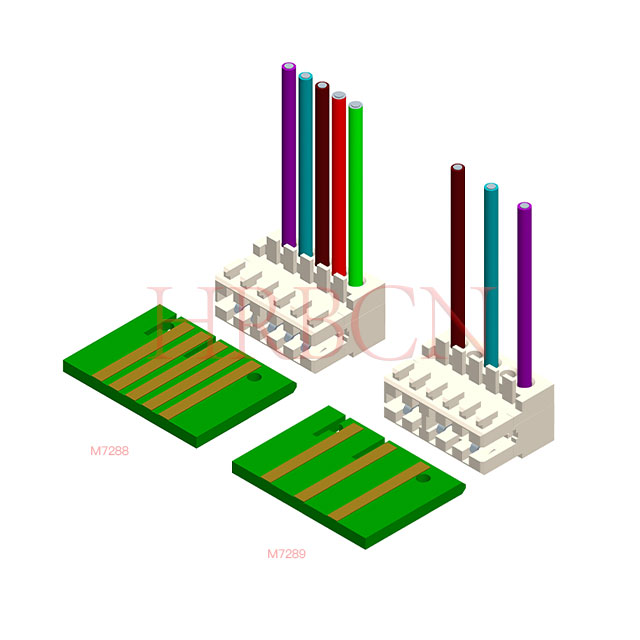

M7288	2-20 tűs	2,5 mm	RAST 2.5 csatlakozó közvetlen illesztéshez, szigetelés-elhelyezési technológiához (IDT), nyomtatott áramköri lapon reteszelő kampók segítségével, alternatívaként kulcsbordával és zárt oldalakkal, vagy anélkül, egyedi vezetékekhez	PCB
M7289	3-19 tűs	5,0 mm	RAST 2.5 csatlakozó közvetlen illesztéshez, szigetelés-elhelyezési technológiához (IDT), nyomtatott áramköri lapon reteszelő kampók segítségével, alternatívaként kulcsbordával és zárt oldalakkal, vagy anélkül, egyedi vezetékekhez	PCB

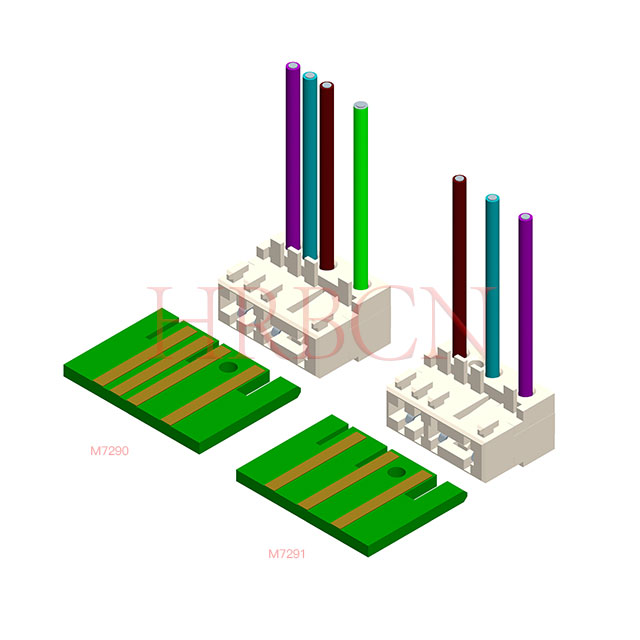

M7290	2-20 tűs	2,5 mm	RAST 2.5 csatlakozó közvetlen illesztéshez, szigetelés-elhelyezési technológiához (IDT), nyomtatott áramköri lapon reteszelő kampók segítségével, alternatívaként kulcsbordával és zárt oldalakkal, vagy anélkül, egyedi vezetékekhez	PCB
M7291	3-19 tűs	5,0 mm	RAST 2.5 csatlakozó közvetlen illesztéshez, szigetelés-elhelyezési technológiához (IDT), nyomtatott áramköri lapon reteszelő kampók segítségével, alternatívaként kulcsbordával és zárt oldalakkal, vagy anélkül, egyedi vezetékekhez	PCB

Az IDC technológia előnyei

Gyors és hatékony kábelvégződés
Csökkentett összeszerelési hibák
Stabil és megbízható elektromos érintkező
Egyszerűsített kábelköteg-kialakítás
Alacsonyabb munkaerő- és termelési költségek
Továbbfejlesztett csatlakozási konzisztencia
Nagy tartósság szállítás és telepítés során

Termékjellemzők

RAST 2.5 szabványos interfész
Megbízható IDT vezetékvégződés
Kompakt, vezetékről lapra kötött kialakítás
Biztonságos zárolási és polarizációs lehetőségek
Gyors összeszerelés és alacsony munkaerőköltség
Stabil elektromos teljesítmény
Rugalmas kódolási konfigurációk
Alkalmas automatizált gyártásra

Megfelelés

Az EU RoHS-irányelve (EU) 2015/863 a 2011/65/EU irányelv II. mellékletének módosításáról
Az elhasználódott járművekről szóló irányelv (2000/53/EK)
AfPS GS 2019: 01 PAK-policiklusos aromás szénhidrogének (PAH)
A POP (EU) 2019/1021 európai rendelete
A POP (EU) 2024/2570 európai rendelete
A POP (EU) 2025/718 európai rendelete
A POP (EU) 2023/1608 európai rendelete
A POP (EU) 2019/1021 európai rendelete
A POP (EU) 2025/843 európai rendelete
A POP (EU) 2025/1930 európai rendelete
1907/2006/EK rendelet a REACHUS kaliforniai javaslatról 65

Terméktanúsítványok

Biztonsági jóváhagyások és tanúsítványok: VDE, UL, cUL

UL tűzveszélyességi besorolás: UL 94V-0

Tipikus alkalmazások

Háztartási gépek és mosógépek
Ipari vezérlőrendszerek
Autóelektronikai modulok
Okos otthoni eszközök
Tápegység berendezések
Kereskedelmi készülékrendszerek
Irodai automatizálási berendezések
Kommunikációs és hálózati eszközök

K: Miért válassza a RAST 2.5 és RAST 5.0 verziót?

V: Dual Pitch Rugalmasság: RAST 2.5 a kompakt, alacsony és közepes teljesítmény érdekében; RAST 5.0 nagy áramerősségű, strapabíró alkalmazásokhoz.

Nagy hatékonyság: A HRB csatlakozók IDC-végződéssel rendelkeznek, amely kiküszöböli a huzal lecsupaszítását és préselését, így az automatizált vonalaknál több mint 50%-kal csökkenti az összeszerelési időt.

Bizonyított megbízhatóság: 4 pontos érintkező kialakítás, izzítóhuzal-megfelelőség és pozitív reteszelés biztosítja a hosszú távú teljesítményt extrém körülmények között is.

Globális szabványosítás: Cserélhető vezető gyártók RAST-kompatibilis csatlakozóival, csökkentve az ellátási lánc kockázatait.

A kompakt intelligens otthoni eszközöktől a nagy teljesítményű ipari gépekig a RAST 2.5 és RAST 5.0 csatlakozók páratlan sokoldalúságot, megbízhatóságot és költséghatékonyságot biztosítanak a modern elektronikai tervezéshez.

K: Mi a különbség a RAST 2.5 és a RAST 5.0 csatlakozók között?

V: A fő különbség a hangmagasságban és az áramerősségben rejlik. A RAST 2.5 2,5 mm-es kompakt osztásközt alkalmaz a helytakarékos és alacsony és közepes teljesítményű csatlakozás érdekében; A RAST 5.0 5,0 mm-es osztással rendelkezik, amely alkalmas nagy áramerősségű és nagy teljesítményű alkalmazásokhoz. Mindkettő egységes ipari szabványos szerkezetet követ, biztonságos illeszkedéssel és reteszeléssel.

K: Melyek a RAST sorozatú csatlakozók fő alkalmazási forgatókönyvei?

V: Széles körben használják háztartási háztartási cikkekben, intelligens otthoni eszközökben, HVAC-rendszerekben, épületautomatizálásban, autóbelső elektronikában, ipari vezérlőpanelekben és tápegységekben, amelyek lefedik a vezetékek és a táblák közötti, a kártyák és a vezetékek közötti csatlakozási igényeket.

K: A RAST csatlakozók ellenállnak a magas hőmérsékletnek és a vibrációnak?

V: Határozottan. A sorozat kiváló minőségű szigetelőanyagokat és optimalizált szerkezeti kialakítást alkalmaz, kiváló hőmérséklet-tűréssel és rezgéscsillapító teljesítménnyel, stabil a hosszú távú működéshez háztartási, HVAC és autóipari zord munkakörnyezetben.

K: A HRB RAST sorozat támogatja az IDC lezárását?

V: Igen. A HRB RAST 2.5 és RAST 5.0 csatlakozók támogatják a professzionális IDC lezárási technológiát, amely mellőzi a huzalcsupaszítási és krimpelési eljárásokat, nagymértékben javítva a gyártás hatékonyságát és alkalmas automatizált tömeges összeszerelő sorokhoz.

K: A RAST 2.5 és RAST 5.0 rendelkezik téves beillesztés elleni funkcióval?

V: Igen. A beépített polarizáció és kulcsszerkezet hatékonyan megakadályozza a hibás illeszkedést. Biztonságos reteszelő mechanizmussal van ellátva, hogy elkerülje a vibráció okozta laza csatlakozást, biztosítva a csatlakozás stabilitását és biztonságát.

K: A HRB RAST sorozat helyettesítheti a hagyományos szabványos csatlakozókat?

V: Igen. A HRB RAST 2.5 és RAST 5.0 követi az univerzális ipari szabvány méreteket és beépítési előírásokat, jó kompatibilitás mellett, amely tökéletesen helyettesíti a hagyományos szabványos összekapcsoló alkatrészeket és csökkenti a beszerzési költségeket.

K: Milyen bekötési módszerek állnak rendelkezésre a RAST csatlakozókhoz?

V: Támogatja az IDC szigetelés eltolódásos csatlakozását és a hagyományos krimpelő huzalozási módszereket, rugalmas a különböző gyártási folyamatokhoz, a kézi összeszerelés és az automatikus összeszerelő sorok egyaránt alkalmazhatók.

K: Mi a RAST 2.5 IDC csatlakozó M728X csomagolási módja?

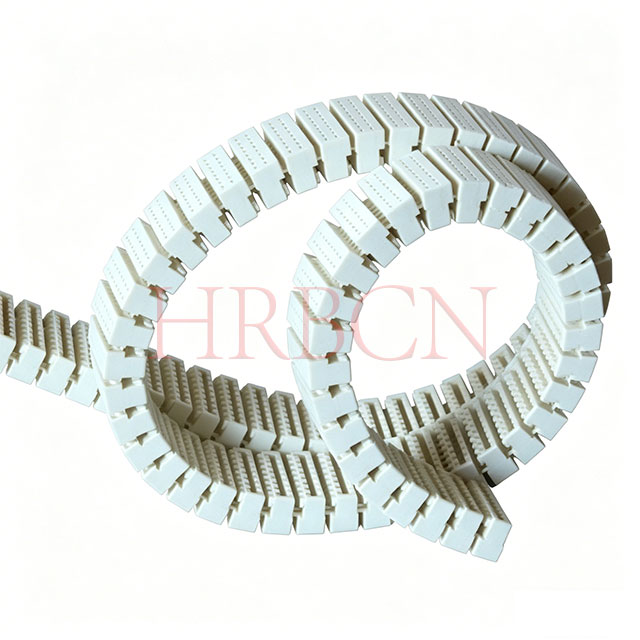

V: A RAST 2.5 IDC csatlakozóink szabványos tekercscsomagolást alkalmaznak, amely alkalmas az automatikus SMT rögzítésre.
