RAST 2.5 IDC csatlakozó IDT technológiával | HRB csatlakozó M723X

Megosztani:

RAST 2.5 IDC csatlakozó IDT technológiával | HRB csatlakozó M723X

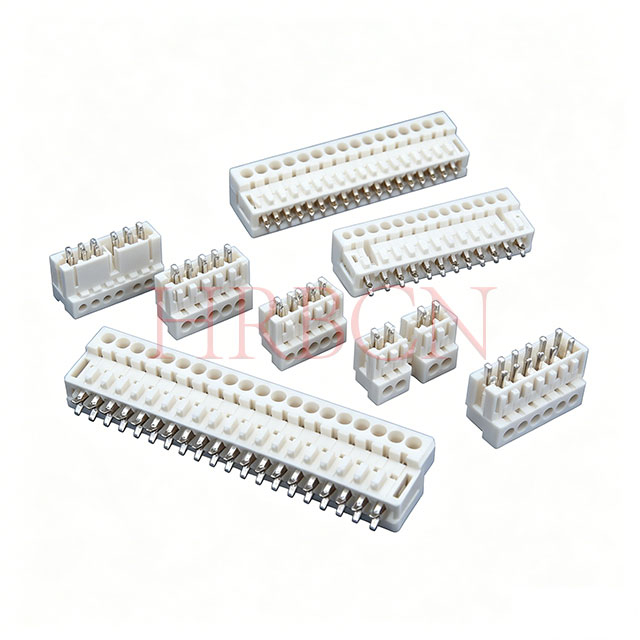

A HRB M723X sorozat RAST 2.5 IDC csatlakozók haladóval IDT (Insulation Displacement Technology) Megbízható vezeték és kártya közötti csatlakozásokhoz tervezték. Ezek a csatlakozók 2,5 mm-es osztással, polarizációs kulcsokkal és PCB-reteszelő szerkezetekkel rendelkeznek, hogy megakadályozzák a hibás illeszkedést és biztosítsák a stabil teljesítményt. Széles körben használják háztartási gépekben, autóelektronikában, ipari vezérlőkben és intelligens eszközökben, támogatják a gyors összeszerelést lecsupaszítás vagy krimpelés nélkül, javítják a gyártás hatékonyságát, és megfelelnek az UL, cUL, VDE, RoHS, REACH és más globális szabványoknak.

Elérhetőség állapota:

Mennyiség:



Érdeklődik Kosárba helyez

Modell:
M723X
Márka:
HRB
Kód:
8536909000

HRB kódolás Leírás és párosítási felület

Sorozat	Pozíció. Nem.	Vegye fel a kapcsolatot a Pitch-el	Leírás	Párzás vele

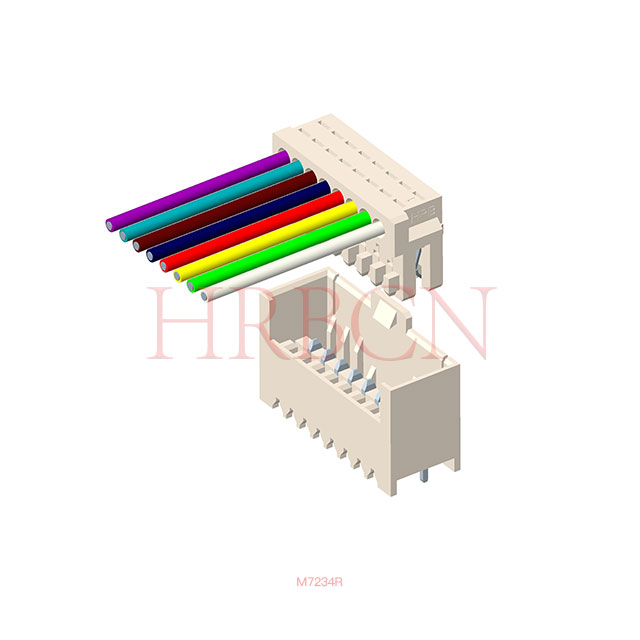

M7234	2-20 tűs	2,5 mm	RAST 2.5 csatlakozó közvetett párosításhoz, szigeteléselhelyezési technológiához (IDT), egyedi vezetékekhez	M7230 M7268

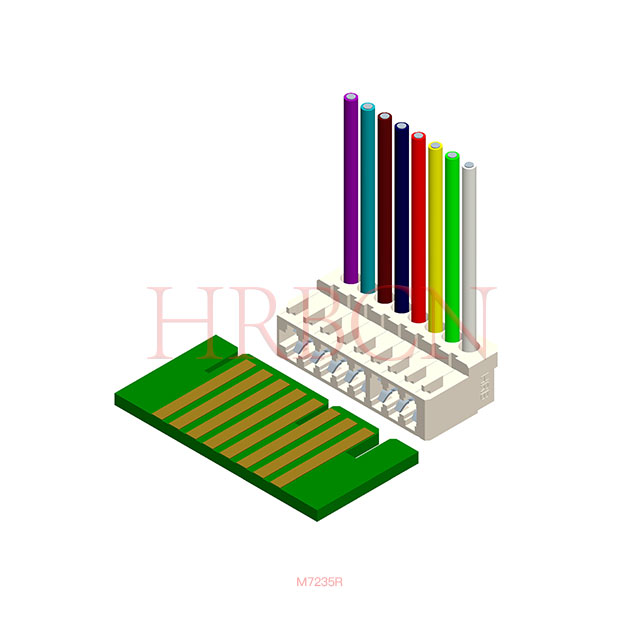

M7235	2-20 tűs	2,5 mm	RAST 2.5 csatlakozó közvetlen párosításhoz, szigeteléshez eltolástechnika (IDT), alternatívaként reteszbordával és zárt oldalakkal vagy anélkül, egyedi vezetékekhez	PCB

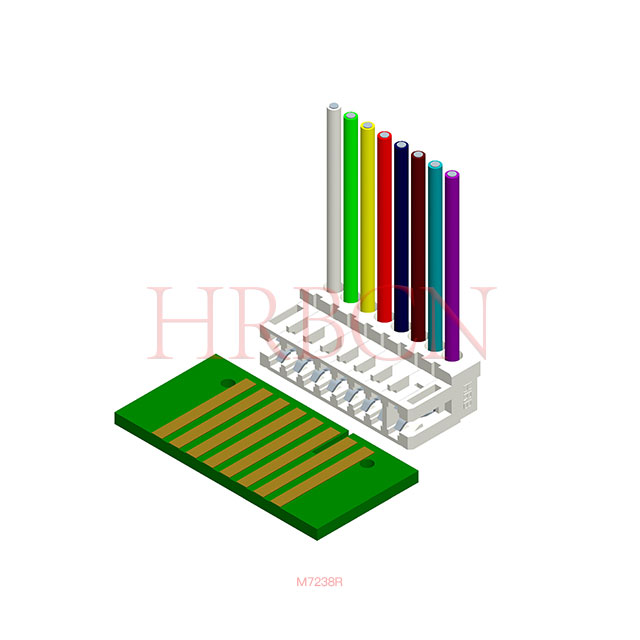

M7238	2-20 tűs	2,5 mm	RAST 2.5 csatlakozó közvetlen párosításhoz, szigeteléshez elmozdulás technológia (IDT), bekapcsolt reteszeléssel nyomtatott áramköri lap rögzítő ujjak segítségével, alternatívaként kulcsbordával vagy anélkül, for egyedi vezetékek, zárt oldal nélkül.	PCB

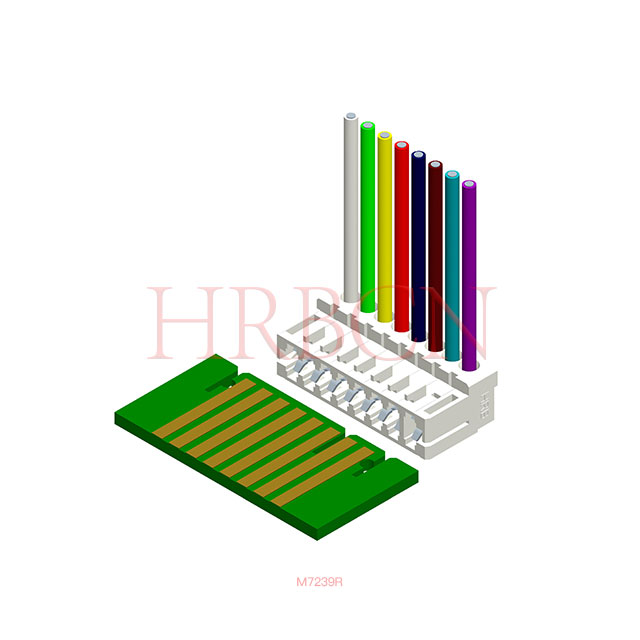

M7239	2-20 tűs	2,5 mm	RAST 2.5 csatlakozó közvetlen párosításhoz, szigeteléshez elmozdulás technológia (IDT), bekapcsolt reteszeléssel nyomtatott áramköri lap rögzítő ujjak segítségével, alternatívaként kulcsbordával vagy anélkül, for egyedi vezetékek, zárt oldallal.	PCB

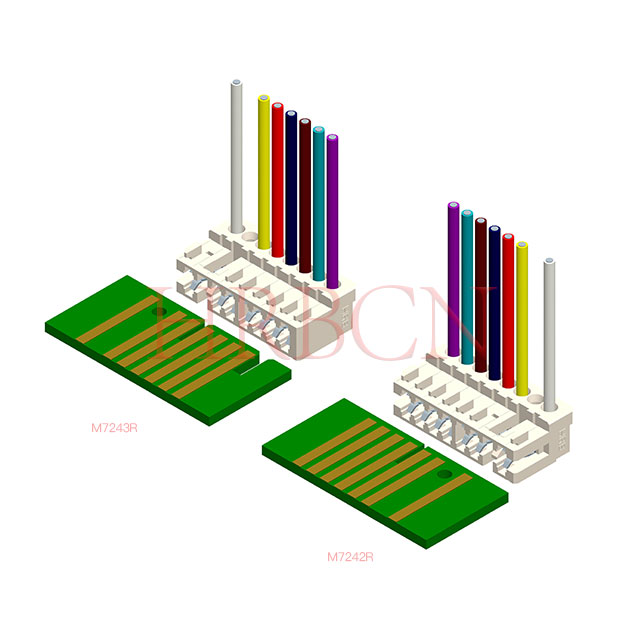

M7242	2-20 tűs	2,5 mm	RAST 2.5 csatlakozó közvetlen és közvetett párosításhoz, szigeteléseltolódásos technológia (IDT), belső reteszeléssel, egyedi vezetékekhez, zárt oldal nélkül.	PCB
M7243	2-20 tűs	2,5 mm	RAST 2.5 csatlakozó közvetlen és közvetett párosításhoz, szigeteléseltolódásos technológia (IDT), belső reteszeléssel, egyedi vezetékekhez, zárt oldallal.	PCB

Az IDC technológia előnyei

Gyors és hatékony kábelvégződés
Csökkentett összeszerelési hibák
Stabil és megbízható elektromos érintkező
Egyszerűsített kábelköteg-kialakítás
Alacsonyabb munkaerő- és termelési költségek
Továbbfejlesztett csatlakozási konzisztencia
Nagy tartósság szállítás és telepítés során

Termékjellemzők

RAST 2.5 szabványos interfész
Megbízható IDT vezetékvégződés
Kompakt, vezetékről lapra kötött kialakítás
Biztonságos zárolási és polarizációs lehetőségek
Gyors összeszerelés és alacsony munkaerőköltség
Stabil elektromos teljesítmény
Rugalmas kódolási konfigurációk
Alkalmas automatizált gyártásra

Megfelelés

Az EU RoHS-irányelve (EU) 2015/863 a 2011/65/EU irányelv II. mellékletének módosításáról
Az elhasználódott járművekről szóló irányelv (2000/53/EK)
AfPS GS 2019: 01 PAK-policiklusos aromás szénhidrogének (PAH)
A POP (EU) 2019/1021 európai rendelete
A POP (EU) 2024/2570 európai rendelete
A POP (EU) 2025/718 európai rendelete
A POP (EU) 2023/1608 európai rendelete
A POP (EU) 2019/1021 európai rendelete
A POP (EU) 2025/843 európai rendelete
A POP (EU) 2025/1930 európai rendelete
1907/2006/EK rendelet a REACHUS kaliforniai javaslatról 65

Terméktanúsítványok

Biztonsági jóváhagyások és tanúsítványok: VDE, UL, cUL

UL tűzveszélyességi besorolás: UL 94V-0

Tipikus alkalmazások

Háztartási gépek és mosógépek
Ipari vezérlőrendszerek
Autóelektronikai modulok
Okos otthoni eszközök
Tápegység berendezések
Kereskedelmi készülékrendszerek
Irodai automatizálási berendezések
Kommunikációs és hálózati eszközök

K: Miért válassza a RAST 2.5 és RAST 5.0 verziót?

V: Dual Pitch Rugalmasság: RAST 2.5 a kompakt, alacsony és közepes teljesítmény érdekében; RAST 5.0 nagy áramerősségű, strapabíró alkalmazásokhoz.

Nagy hatékonyság: A HRB csatlakozók IDC-végződéssel rendelkeznek, amely kiküszöböli a huzal lecsupaszítását és préselését, így az automatizált vonalaknál több mint 50%-kal csökkenti az összeszerelési időt.

Bizonyított megbízhatóság: 4 pontos érintkező kialakítás, izzítóhuzal-megfelelőség és pozitív reteszelés biztosítja a hosszú távú teljesítményt extrém körülmények között is.

Globális szabványosítás: Cserélhető vezető gyártók RAST-kompatibilis csatlakozóival, csökkentve az ellátási lánc kockázatait.

A kompakt intelligens otthoni eszközöktől a nagy teljesítményű ipari gépekig a RAST 2.5 és RAST 5.0 csatlakozók páratlan sokoldalúságot, megbízhatóságot és költséghatékonyságot biztosítanak a modern elektronikai tervezéshez.

K: Mi a különbség a RAST 2.5 és a RAST 5.0 csatlakozók között?

V: A fő különbség a hangmagasságban és az áramerősségben rejlik. A RAST 2.5 2,5 mm-es kompakt osztásközt alkalmaz a helytakarékos és alacsony és közepes teljesítményű csatlakozás érdekében; A RAST 5.0 5,0 mm-es osztással rendelkezik, amely alkalmas nagy áramerősségű és nagy teljesítményű alkalmazásokhoz. Mindkettő egységes ipari szabványos szerkezetet követ, biztonságos illeszkedéssel és reteszeléssel.

K: Melyek a RAST sorozatú csatlakozók fő alkalmazási forgatókönyvei?

V: Széles körben használják háztartási háztartási cikkekben, intelligens otthoni eszközökben, HVAC-rendszerekben, épületautomatizálásban, autóbelső elektronikában, ipari vezérlőpanelekben és tápegységekben, amelyek lefedik a vezetékek és a táblák közötti, a kártyák és a vezetékek közötti csatlakozási igényeket.

K: A RAST csatlakozók ellenállnak a magas hőmérsékletnek és a vibrációnak?

V: Határozottan. A sorozat kiváló minőségű szigetelőanyagokat és optimalizált szerkezeti kialakítást alkalmaz, kiváló hőmérséklet-tűréssel és rezgéscsillapító teljesítménnyel, stabil a hosszú távú működéshez háztartási, HVAC és autóipari zord munkakörnyezetben.

K: A HRB RAST sorozat támogatja az IDC lezárását?

V: Igen. A HRB RAST 2.5 és RAST 5.0 csatlakozók támogatják a professzionális IDC lezárási technológiát, amely mellőzi a huzalcsupaszítási és krimpelési eljárásokat, nagymértékben javítva a gyártás hatékonyságát és alkalmas automatizált tömeges összeszerelő sorokhoz.

K: A RAST 2.5 és RAST 5.0 rendelkezik téves beillesztés elleni funkcióval?

V: Igen. A beépített polarizáció és kulcsszerkezet hatékonyan megakadályozza a hibás illeszkedést. Biztonságos reteszelő mechanizmussal van ellátva, hogy elkerülje a vibráció okozta laza csatlakozást, biztosítva a csatlakozás stabilitását és biztonságát.

K: A HRB RAST sorozat helyettesítheti a hagyományos szabványos csatlakozókat?

V: Igen. A HRB RAST 2.5 és RAST 5.0 követi az univerzális ipari szabvány méreteket és beépítési előírásokat, jó kompatibilitás mellett, amely tökéletesen helyettesíti a hagyományos szabványos összekapcsoló alkatrészeket és csökkenti a beszerzési költségeket.

K: Milyen bekötési módszerek állnak rendelkezésre a RAST csatlakozókhoz?

V: Támogatja az IDC szigetelés eltolódásos csatlakozását és a hagyományos krimpelő huzalozási módszereket, rugalmas a különböző gyártási folyamatokhoz, a kézi összeszerelés és az automatikus összeszerelő sorok egyaránt alkalmazhatók.

K: Mi a RAST 2.5 IDC csatlakozó M723X csomagolási módja?

V: Az M723X RAST 2.5 IDC csatlakozókat műanyag csövekben szállítjuk (standard csomagolás), hogy megvédjék a tűket és biztosítsák a könnyű kezelést. Minden tubus egy meghatározott mennyiséget tartalmaz, és a csövek külső csomagolásban vannak hullámkarton kartondobozokba csomagolva a biztonságos nemzetközi szállítás érdekében. Az automatizált SMT összeszereléshez kérésre szalagos és tekercses csomagolás is elérhető. Minden csomagolás megfelel az exportszabványoknak, és minimálisra csökkenti a szállítás során keletkező károkat.
