A HVAC rendszerek és a háztartási készülékek elektromos csatlakozásai hihetetlenül nagy téttel bírnak. Egyetlen meghibásodási pont könnyen a berendezés leállásához, a gyártók visszahívásához vagy súlyos tűzveszélyhez vezet. A mérnökök állandó kihívással néznek szembe, amikor vezetékcsatlakozókat határoznak meg ezekhez az igényes környezetekhez. Ezeknek az alkatrészeknek ellenállniuk kell a folyamatos hőciklusnak, a nagy vibrációnak, a vegyi expozíciónak és az állandó nedvességnek. A tömeggyártás során is szigorú minőségellenőrzést kell tartaniuk.
A megfelelő kapocscsatlakozó kiválasztása szigorú műszaki értékelési keretet igényel. Gondosan mérlegelnie kell a környezetvédelmi követelményeket az alapanyag tulajdonságai mellett. A dielektromos szilárdsági követelmények nagy szerepet játszanak a szűk helyekre vonatkozó alkatrészek kiválasztásában. E változók megértése segít meghatározni a különböző csatlakozási stílusok konkrét használati eseteit. Pontosan megtudhatja, hogy a biztonság és a tartósság mikor tesz szükségessé egy teljesen szigetelt csatlakozót a teljes áramkör védelméhez.
Kulcs elvitelek
A környezeti illeszkedés nem alku tárgya: a HVAC és a készülék vezetékeinek figyelembe kell venniük a vibrációt, a páralecsapódást, a hűtőközeg-expozíciót és a szélsőséges hőmérsékletet, ami meghatározza az alapfém és a szigetelés kiválasztását.
A szigetelés megköveteli a biztonságot szűk helyeken: A teljesen szigetelt kapocs kritikus fontosságú az ívhibák és a rövidzárlatok megelőzésében a nagy sűrűségű vezérlőkártyákban, kompresszor mágneskapcsolókban és motorházakban.
Az anyagválasztás növeli a hosszú élettartamot: A nejlon szigetelés a PVC-nél jobb teljesítményt nyújt a magas hőmérsékletű készülékekben, míg az ónozott réz megakadályozza a korróziót a nagy nedvességtartalmú HVAC egységekben.
A szerszámok befolyásolják a megbízhatóságot: Még a legjobb minőségű kapcsok is meghibásodnak, ha nem megfelelően kalibrált vagy nem illeszkedő szerszámokkal préselik, így a gyártási minőségbiztosítás és a húzási tesztelés a csatlakozóválasztás központi eleme.
HVAC és készülékek vezetékezési követelményei
Termikus kerékpározás és hőállóság
Az ismételt melegítés és hűtés a terminál fémek kitágulását és összehúzódását okozhatja, ami idővel fellazíthatja a krimpelést. Ez növelheti az elektromos ellenállást, hőt termelhet, és károsíthatja a csatlakozót vagy a szigetelést. Válasszon megfelelő hőmérsékleti besorolású kapcsokat, például 105°C-ot szabványos alkalmazásokhoz vagy magasabb besorolású ipari fűtőberendezéseket. A hőciklus védőbevonatot is viselhet, és növelheti a korrózió kockázatát.
Rezgés és mechanikai stressz
A motor vibrációja meglazíthatja az olyan készülékek csatlakozóit, mint a mosógépek, kompresszorok és ventilátorok. A gyenge krimpelés idővel ívképződést vagy teljesítményvesztést okozhat. Erős vibrációjú alkalmazásokhoz használjon erős mechanikai tartású, megfelelő fémvastagságú kapcsokat és reteszelő tulajdonságokat a csatlakozás biztonságos megőrzése érdekében.
Nedvesség, páralecsapódás és vegyi kockázatok
A HVAC és a készülék csatlakozói ki lehetnek téve nedvességnek, páralecsapódásnak, olajoknak, hűtőközegeknek és tisztítószereknek. Ezek a körülmények korróziót okozhatnak, és idővel csökkentik a csatlakozás megbízhatóságát. A korrózióálló bevonat, mint például az ónozás, segít megvédeni a kapocsfémet, és megőrzi a stabil elektromos vezetőképességet nedves vagy kémiailag kitett környezetben.

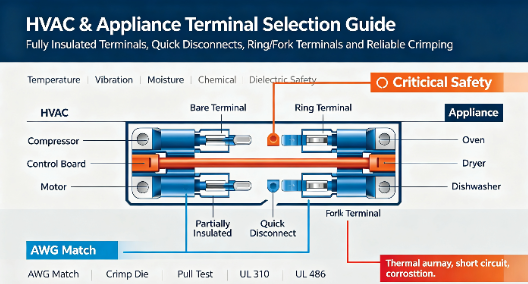

Csupasz vs. részlegesen vs. teljesen szigetelt csatlakozók
Csupasz terminálok
A csupasz kapcsokon nincs védő műanyag ház. Teljesen sajtolt és bevont fémből állnak. Olyan belső földelési pontokhoz megfelelőek, ahol a rövidzárlati kockázat gyakorlatilag nulla. A földelővezetékek közvetlen fémvázhoz történő csatlakoztatása gyakori alkalmazás ebben a stílusban.
A csupasz fémnek azonban komoly működési korlátai vannak. A szomszédos feszültség alatt álló vezetékeknek való kitettség azonnali rövidzárlati veszélyt jelent. Ezenkívül nagyon érzékenyek a gyors oxidációra nedves környezetben. Soha ne használjon csupasz kivezetéseket sűrű kábelkötegekben, ahol fizikai érintkezés lehetséges más alkatrészekkel vagy a külső burkolattal.
Részlegesen szigetelt terminálok
A részben szigetelt sorkapcsok csak a huzalhordó részt védik. Az illeszkedő vége teljesen szabadon lévő fém marad. Ezek szabványosak azokban az alkalmazásokban, ahol a csatlakozók nagy fizikai elválasztással rendelkeznek. A fő kompromisszum a gyártási sebesség és a vizuális ellenőrzési képesség.
Könnyedén ellenőrizheti a krimpelés minőségét az összeszerelősoron. A kezelők láthatják, hogy a huzalszálak megfelelően illeszkednek-e a henger belsejébe, mielőtt a kábelköteget a következő állomásra mozgatják. Az érintkező végén lévő szabad fém azonban sérülékeny marad. Szerszámokkal vagy más vezetékekkel való véletlen érintkezés könnyen rövidzárlatot idézhet elő működés vagy karbantartás során.

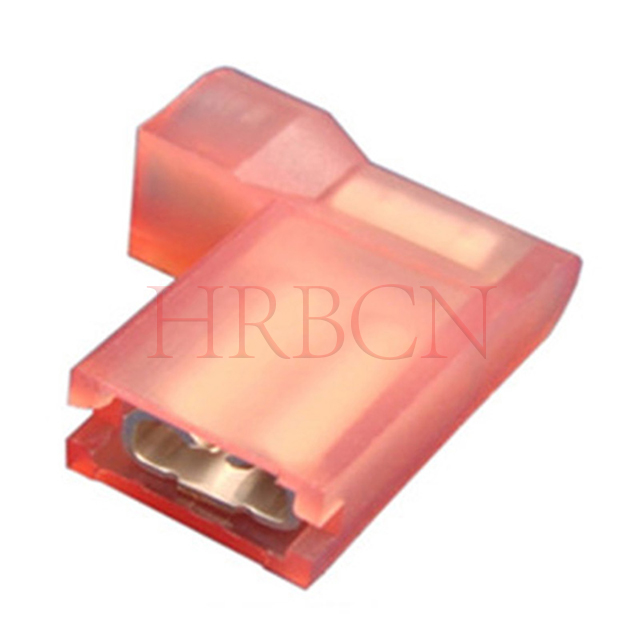

A teljesen szigetelt terminál
A szerkezeti felépítése teljesen szigetelt terminál lefedi mind a huzalhordót, mind az illesztési mechanizmust. A védő műanyag ház teljesen átnyúlik a tartályon vagy a fülön. Ez a speciális kialakítás kötelező a sűrűn csomagolt HVAC központokban. A relékapcsolók és a készülék kábelkötegei ezt a szigorú védelmet igénylik a biztonságos működéshez.
Aktívan megakadályozza a véletlen fém-fém érintkezést szűk helyeken. A teljes szigetelés kiváló dielektromos szilárdságot biztosít az egész lapon. Biztonságosan támogatja a 300 V-os és 600 V-os alkalmazásokat anélkül, hogy szűk hézagokon keresztül ívelne. Ez a kialakítás jelentős biztonsági előnyöket is kínál a rutin karbantartás során. Megvédi a helyszíni technikusokat a feszültség alatt lévő áramköröktől az aktív javítások során, és megakadályozza a véletlenszerű földelést a fém házzal szemben, amikor zárt terekben keresik a hibaelhárítást.
Gyakori terminálcsatlakozó-típusok
Gyors leválasztások (ásó/penge csatlakozók)
A gyors leválasztások uralják a készülék- és HVAC-gyártási szektort. Lehetővé teszik a gyors össze- és szétszerelést a gyártósoron. Az iparági szabvány méretek közé tartozik a 0,250 hüvelyk (6,3 mm) és a 0,187 hüvelykes (4,8 mm) fülszélesség. Ezek a méretek tökéletesen illeszkednek a szabványos relé- és kontaktorbemenetekhez.
A teljesen szigetelt gyorslekapcsolók az alapértelmezett választás a kompresszorrelékhez. Szigorú elektromos szigetelést biztosítanak a szorosan elhelyezkedő érintkezők között. A specifikációs szakaszban értékelnie kell a behelyezési és kihúzási erőket. A kivezetéseknek könnyen fel kell csúszniuk, de elég erősen kell megfogniuk, hogy ellenálljanak a vibrációnak. Sok esetben egy kis bemélyedés vagy retesz található, amely az illeszkedő fülben lévő lyukhoz kapcsolódik a biztonságos mechanikus zár érdekében.
Gyűrű és villa terminálok
A gyűrűs és villacsatlakozók rendkívül biztonságos, lecsavarható csatlakozásokat biztosítanak. Erősen használják a sorkapcsokon és a földelő oszlopokon. A gyűrűs kivezetéshez a csavar teljes eltávolítása szükséges. Ez rendkívül ellenállóvá teszi a vibráció okozta szétkapcsolásokkal szemben. Nem tud elhúzódni, hacsak a csavar teljesen meg nem romlik.
A villakapcsok gyorsabb felszerelést tesznek lehetővé a szerelősoron. Egyszerűen csúsztassa be őket egy meglazított csavarfej alá, és húzza meg. Mindkét stílus gondos nyomatékkezelést igényel az összeszerelés során. A túlzott meghúzás eltávolítja a csavart, míg az alulfeszítés nagy ellenállású kötést hagy maga után, amely túlmelegszik.
Sorkapocs anyagok és szigetelési lehetőségek
Nem alapfémek: sárgaréz vs. réz vs. acél
A sárgaréz kiválóan alakítható, és számos háztartási készülék alapfémjeként szolgál. Kiegyensúlyozza a megfelelő vezetőképességet a kiváló mechanikai szilárdsággal. A réz kiváló elektromos vezetőképességet biztosít a sárgarézhez képest. Ez a jobb választás nagyáramú HVAC alkalmazásokhoz.
A kompresszoros motorok és a nehéz fűtőelemek rézáramot igényelnek. A rézkapcsokat gyakran lágyítják a bevonat előtt, hogy meglágyítsák a fémet, megakadályozva a préselés során a repedést. Az acél vagy nikkelezett acél ellenáll az extrém magas hőmérsékletű környezeteknek. A kemence fűtőelemei és a kemence gyújtói közelében acél csatlakozók láthatók. Az acél elektromos vezetőképessége alacsonyabb, de sokkal jobban ellenáll a hődegradációnak és a fizikai vetemedésnek, mint a sárgaréz vagy a réz.
| Nem nemesfém | vezetőképességi besorolás | Mechanikai szilárdság | Elsődleges alkalmazási terület |
| Sárgaréz | Mérsékelt | Magas | Szabványos készülékkábelek, vezérlőpanelek |
| Réz (lágyított) | Kiváló | Mérsékelt | Erősáramú HVAC kompresszorok, motorok |
| Acél (nikkelezett) | Alacsony | Nagyon magas | Extrém hőzónák, sütő fűtőelemek |
Szigetelőanyagok: PVC kontra nylon vs. hőre zsugorodó
A PVC szigetelés világszerte széles körben elérhető. Szabványos háztartási környezetekhez megfelelő szabályozott környezeti hőmérséklettel. A PVC-nek azonban határozott kémiai és termikus korlátai vannak. Rendkívüli hidegben törékennyé válik, magas hő hatására megolvad.
A nylon kiváló ellenállást biztosít az ipari oldószerekkel és hűtőközegekkel szemben. Sokkal magasabb hőmérsékleti küszöbökkel rendelkezik. A nylon jobb tartósságot biztosít állandó mechanikai igénybevétel mellett is. A nylon ideális a nagy teherbírású HVAC alkatrészekhez. A hőre zsugorodó rendszer abszolút nedvességzárást biztosít extrém körülmények között. Vízálló kötést hoz létre a huzalköpeny körül, blokkolva a kapillárisok működését. Sajnos a hőre zsugorodás alkalmazása munkaigényes és lelassítja az automatizált tömeggyártási sorokat.
Terminálbiztonsági szabványok és tanúsítványok
UL, CSA és IEC tanúsítási követelmények
A megfelelő alkatrészek megadása szigorú követelmény az általános termékbiztonság szempontjából. Az UL 310 határozza meg az elektromos gyorscsatlakozók szabványát. Szigorú hőmérséklet-emelkedést és kihúzási erőtesztet ír elő. Az UL 486A-486B az általános vezetékcsatlakozókat és a toldóhuzalokat fedi le.
Az IEC 61210 szabvány szabályozza a készülékgyártás globális követelményeit. A nem megfelelő csatlakozók veszélyeztetik a készülék általános biztonsági tanúsítványát. Az UL-ellenőrzés meghiúsulása a nem tanúsított terminálok miatt azonnal leállítja a gyártást. A folyamatos megfelelés biztosítása érdekében tanúsítási dokumentumokat kell kérnie az alkatrész beszállítóitól.
RoHS és REACH megfelelőség
Az anyagok nyomon követhetősége szigorú követelmény a globális piaci elosztásban. A RoHS és a REACH irányelvek korlátozzák a veszélyes anyagokat az elektromos alkatrészekben. A csatlakozóknak teljesen ólom-, higany- és égésgátló anyagoktól mentesnek kell lenniük.
A megfelelőség fenntartása biztosítja, hogy készülékei nemzetközileg is értékesíthetők legyenek. Megszünteti a szabályozási súrlódásokat a vámellenőrzési pontokon. Az ellátási lánc ellenőrzése a megfelelőségi tanúsítványok tekintetében megelőzi a jogi problémákat és védi a márka hírnevét.
Gyúlékonysági besorolások
A műanyag szigetelésnek meg kell felelnie a szigorú nemzetközi tűzveszélyességi szabványoknak. Az UL 94 V-0 és V-2 minősítések azt értékelik, hogy a műanyag hogyan ég. A V-0 besorolás biztosítja, hogy a kapocsház gyorsan önkialudjon.
A láng eltávolítása után 10 másodpercen belül abbahagyja az égést. Ez megakadályozza, hogy a helyi elektromos ív kigyulladjon a teljes vezetékkötegben. A V-0 besorolású műanyagok megadása alapvető tűzbiztonsági követelmény a beltéri készülékeknél.
Gyakori terminálcsatlakozási problémák
Krimpelési hibák és a szerszámok kalibrálása
A nem megfelelő krimpelés továbbra is a csatlakozási hibák leggyakoribb pontja. A túlnyomás fizikailag elvágja a belső huzalszálakat. Ez csökkenti az áramkapacitást és tönkreteszi a fizikai erőt. Az alsó krimpelés laza csatlakozásokat hagy a henger belsejében. Ez nagy elektromos ellenálláshoz, hőtermeléshez és esetleges hőkifutáshoz vezet.
A cél egy gáztömör krimpelés, amely az összes oxigént kiszorítja a huzal üregeiből, megakadályozva a belső oxidációt. Szabványosítania kell a krimpelő szerszámokat. Igazítsa őket a terminál gyártójának pontos specifikációihoz. A dupla krimpelő matricák elengedhetetlenek a szigetelt modellekhez. Egyszerre rögzítik a huzalhordót és a szigetelő hüvelyt. Ez a kettős hatás megakadályozza a szigetelés visszacsúszását a szerelés során.
Vezetékmérő (AWG) eltérések kezelése
A 10-12 AWG névleges csatlakozó használata 14 AWG vezetéken garantálja a meghibásodást. A túlméretezett hordó nem tud annyira összenyomni, hogy megfogja a kisebb drótszálakat. A szigorú készletellenőrzés megakadályozza ezeket a veszélyes eltéréseket a futószalagon. Végezze el az iparági szabványnak megfelelő színkód-ellenőrzést.
| Szigetelés színe | Támogatott vezetékmérő (AWG) | Tipikus alkalmazás |
| Red | 22-18 AWG | Gyengeáramú érzékelők, vezérlőkártya jelek |
| Kék | 16-14 AWG | Szabványos készülékmotorok, relék |
| Sárga | 12-10 AWG | Erősáramú kompresszorok, fűtőelemek |
A szemrevételezéses ellenőrzések biztosítják, hogy a kezelők a megfelelő terminálméretet ragadják meg. Az automatizált huzalfeldolgozó gépeknek optikai érzékelőket is használniuk kell a színegyeztetés ellenőrzésére a préselés előtt.
Megbízható terminálszállító kiválasztása
A terminálszállítók pusztán fajlagos költségen alapuló cseréje súlyos gyártási kockázatokat rejt magában. A fémvastagság enyhe eltérései megzavarják az automatizált huzalfeldolgozó gépeket. A szigetelés merevségének változása adagolási elakadást okoz az applikátorprésekben.
A beszerzési csoportoknak gondosan meg kell indokolniuk az alkatrészek kiválasztását. A prémium csatlakozók valamivel magasabb egységköltsége ellensúlyozza a hatalmas pénzügyi kockázatokat. Egyetlen rövidzárlat okozta termékvisszahívás megelőzése könnyen indokolja a kezdeti befektetést. A következetes beszerzés biztosítja, hogy a krimpelő szerszámok tökéletesen kalibrálva maradjanak az adott kapocsméretekhez.
Következtetés
A terminálcsatlakozók kiválasztása szigorú mérnöki döntés. Egyensúlyoznia kell a környezeti szélsőségeket, a biztonsági megfelelést és a gyártási hatékonyságot. Alapértelmezés szerint a teljesen szigetelt kialakítás, ha nagy csatlakozási sűrűséggel néz szembe. Kötelezőek a magas vibrációs zónákban, a vegyi expozícióban és a technikusok biztonságának biztosításában. A szabványos csatlakozók csak elszigetelt, alacsony kockázatú környezetben elegendőek.
Vizsgálja át jelenlegi kábelköteg-terveit a fémkockázatok azonosítása és kiküszöbölése érdekében.
Kérjen műszaki mintákat a beszállítóktól a szigorú hő- és rezgésvizsgálathoz.
Konzultáljon tanúsított alkatrészgyártókkal, hogy ellenőrizze a szerszámok pontos kompatibilitását.
A krimpelés integritásának ellenőrzéséhez alkalmazzon szigorú lehúzási tesztelési protokollokat az összeszerelősoron.
GYIK
K: Mi a különbség a részben és teljesen szigetelt terminál között?
V: A részleges szigetelés csak a krimpelési hengert fedi, így az illeszkedő vége szabadon marad. Egy teljesen szigetelt kapocs lefedi a teljes csatlakozási pontot, beleértve a csatlakozóaljzatot is. Ez megakadályozza a véletlen rövidzárlatokat szűk helyeken, és nagyobb dielektromos védelmet biztosít.
K: Miért használjon nylon szigetelést PVC helyett a HVAC terminálokhoz?
V: A nylon magasabb hőmérsékleti besorolással és kiváló rezgésekkel szembeni repedésállósággal rendelkezik. Kiválóan tolerálja a hűtőközegeket, a kompresszorolajokat és a tisztító oldószereket is. Ezeknek a tulajdonságoknak köszönhetően a nylon sokkal jobban teljesít zord ipari környezetben, mint a hagyományos PVC.
K: Mi okozza a terminálcsatlakozó meghibásodását a háztartási készülékekben?
V: A meghibásodás elsődleges okai közé tartozik a nem megfelelő krimpelés, az állandó fűtésből és hűtésből eredő hőfáradás, valamint a nedvesség okozta korrózió. Az olyan csatlakozók használata, amelyek nem a készülék adott működési környezetéhez lettek besorolva, szintén gyors károsodáshoz vezet.
K: Hogyan illeszthető a huzalmérő egy teljesen szigetelt terminálhoz?
V: Kövesse az ipari szabvány színkódolási rendszerét. A piros a 22-18 AWG-hez, a kék a 16-14 AWG-hez, a sárga pedig a 12-10 AWG-hez. A hordó méretének a huzalhoz való illesztése megfelelő összenyomást és megfelelő kihúzási szilárdságot biztosít.
K: Melyek a szabványos gyorslekapcsolási méretek a HVAC-hoz és a készülékekhez?
V: Az ipari szabványos fülméretek 0,250 hüvelyk (6,3 mm) és 0,187 hüvelyk (4,8 mm). Ezek a méretek megfelelnek a modern fűtési, szellőztetési és háztartási berendezésekben használt relék, mágneskapcsolók és vezérlőkártyák túlnyomó többségének.
K: Szükségesek teljesen szigetelt kapcsok az UL-megfelelőséghez?
V: Bár nem kötelező minden csatlakozáshoz általánosan, gyakran szükségesek bizonyos UL biztonsági tesztek teljesítéséhez. A nagy sűrűségű készülékek kialakításánál a távolságra, a dielektromos feszültségállóságra és az érintésbiztonságra vonatkozó szigorú követelményeknek kell megfelelniük.
K: Használhat szabványos krimpelőszerszámokat teljesen szigetelt kapcsokon?
V: Nem, kerülje az általános eszközök használatát. Különleges, szigetelt csatlakozókhoz tervezett kettős krimpelő szerszámokra van szüksége. Ezek a speciális szerszámok rögzítik mind a huzalszálakat, mind a szigetelő hüvelyt anélkül, hogy átlyukadnának a védő műanyag házon.
