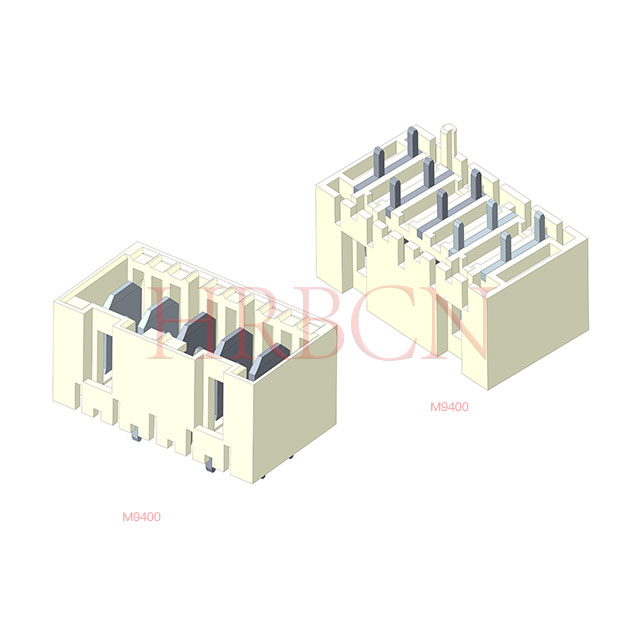

Hogyan válasszunk RAST PCB csatlakozókat HVAC vezérlőkártyákhoz

A HVAC rendszerek stabil összeköttetésekre támaszkodnak a biztonságos működés és a hatékonyság fenntartása érdekében. A meghiúsult csatlakozása HVAC vezérlőpanel azonnali rendszerleállást okoz, helyszíni szervizhívásokat vált ki, és súlyos biztonsági kockázatokat jelent. A hardvermérnököknek egyensúlyban kell tartaniuk a szűk táblaterületet, a nagy mennyiségű összeszerelési igényeket és a szigorú környezetvédelmi előírásokat. Az alkatrészek állandó hőciklusnak, kompresszor vibrációnak és nedvességnek vannak kitéve a vázon belül. A RAST (Raster Anschluss Steck Technik) szabvány bevált keretet biztosít ezeknek a speciális mérnöki kihívásoknak a megoldására. A szabványos dőlésszögek és az integrált kulcsozás megakadályozza az összeszerelési hibákat a gyárban, miközben megőrzi a robusztus elektromos érintkezést. Ez az útmutató felvázolja a műszaki értékelési folyamatot a megfelelő kiválasztásához RAST PCB csatlakozó . Megvizsgáljuk a hangmagasság méreteit, a lezárási módokat, a környezetvédelmet és a kötelező biztonsági megfelelést a megbízható terepi teljesítmény biztosítása érdekében.

• Szabványosítás kontra testreszabás: A RAST PCB csatlakozók csökkentik a szerszámköltséget és az összeszerelési hibákat a szabványos osztásközök (általában 2,5 mm és 5,0 mm) és a beépített kulcsolási lehetőségek révén.

• Szerelési hatékonyság: A RAST rendszerekben az Insulation Displacement Contact (IDC) végződései jelentősen csökkentik a kábelköteg összeszerelési idejét a hagyományos krimpeléshez képest.

• Hely- és költségoptimalizálás: A közvetlen élpárosítási képességek szükségtelenné teszik a NYÁK-on az illesztési fejlécet, így megtakarítható a kártya ingatlan- és alkatrészköltsége.

• Kötelező megfelelőség: A kiválasztásnál előnyben kell részesíteni a Glow Wire-kompatibilitást (IEC 60335-1) és az UL-besorolást, hogy megfeleljen a felügyelet nélküli készülékekre vonatkozó modern HVAC biztonsági előírásoknak.

A RAST PCB csatlakozók szerepe a HVAC vezérlőkártyákban

A RAST szabvány az európai készülékgyártási szektorból származik, hogy megoldjon egy konkrét problémát: a kezelők rossz vezetékeket csatlakoztatnak a rossz fejlécekhez. A Raster Anschluss Steck Technik jelentése 'Pitch Connection Plug Technology'. Az évek során ez a szabvány a háztartási cikkeken túl is uralta a kereskedelmi és lakossági HVAC-gyártást. A szabványos hangmagasság és az integrált fizikai kulcsozás a modern klímavezérlő hardver alapértelmezett választásává teszik, biztosítva, hogy a nagyfeszültségű vezetékek véletlenül ne kapcsolódhassanak alacsony feszültségű érzékelőbemenetekhez.

Közvetlen párosítás vs. közvetett párosítási rendszerek

A közvetlen élpárosítás magát a nyomtatott áramköri lapot használja a csatlakozódugó félként. A tábla szélén látható vezető párnák találhatók. A csatlakozó háza közvetlenül átcsúszik a kártya szélén, és a belső érintkezők a PCB-párnákhoz simulnak az elektromos csatlakozás létrehozásához. Ezzel a módszerrel nincs szükség külön, a táblára forrasztott műanyag fejrészelemre. Jelentős tábla-ingatlant takarít meg, csökkenti a teljes anyagköltséget, és kiküszöböli a forrasztási csatlakozás lehetséges meghibásodását. A közvetlen párosításhoz specifikus PCB-vastagsági tűrésekre van szükség, általában 1,5 mm ± 0,13 mm-es szabványos FR4 kártyák esetén, hogy biztosítsák a megfelelő érintkezési normál erőt túlzott behelyezési ellenállás nélkül.

A közvetett párosítás a hagyományos kétrészes architektúrán alapul. A fejlécet Through-Hole Technology (THT) vagy Surface Mount Technology (SMT) segítségével forrasztják a táblára. A kábelköteg-aljzat ezután ebbe a fejlécbe csatlakozik. Míg a közvetlen párosítás rendkívül hatékony, a közvetett párosítás továbbra is szükséges bizonyos építészeti elrendezésekben. Az alacsony profilú kártyák közötti konfigurációk gyakran közvetett fejléceket igényelnek a kábelek tábla felületével párhuzamos elvezetéséhez. Akkor is meg kell adnia a közvetett párosítást, ha a PCB éle fizikailag nem érhető el a házon belül, vagy ha a tábla vastagsága eltér a szabványos méretektől.

A HVAC-alkalmazások teljesítési feltételei

A csatlakozás sikeres megvalósításához szigorú üzemi mérőszámok betartása szükséges a gyárban és a terepen. A gyártás során az elsődleges cél a hibás párosítási incidensek elérése. A fizikai kulcsozás biztosítja, hogy a kezelők ne kényszerítsék a kapcsolatot hátrafelé vagy rossz nyílásba. A terepen a siker mérőszáma az elektromos hosszú élettartamra tolódik el. A csatlakozásnak nulla hőbomlást kell mutatnia 15 éves élettartama alatt. A HVAC-csatlakozóknak stabil érintkezési ellenállást kell fenntartaniuk, jellemzően 10 milliohm alatt, az évek óta tartó hőtágulás, -összehúzódás és a levegőben lévő szennyeződéseknek való kitettség ellenére.

A HVAC-csatlakozók alapvető értékelési méretei

Elektromos műszaki adatok és hangmagasság kiválasztása

A megfelelő osztásméret kiválasztása meghatározza a csatlakozás elektromos kapacitását és fizikai lábnyomát. A RAST 2.5 2,5 mm-es középvonali távolságot használ az érintkezők között. Ez a kompakt lábnyom kezeli a gyengeáramú jeltovábbítást. A mérnökök a RAST 2.5-öt határozzák meg hőmérséklet-termisztorokhoz, nyomáskapcsolókhoz és alacsony feszültségű logikai vezérlőkhöz. A keskeny hangosztás helytakarékos, de az áramátviteli kapacitást nagyjából 2-4 amperre korlátozza, a vezetékvastagságtól (általában 22-24 AWG) és a környezeti hőmérséklettől függően.

A RAST 5 szélesebb, 5,0 mm-es osztással rendelkezik. Ez a távolság biztosítja a szükséges dielektromos szigetelést nagyobb feszültségek és áramok esetén. Meg kell adnia a RAST 5 értéket az áramellátó áramkörökhöz. Ide tartoznak a ventilátormotorok, a kompresszorrelék és az elsődleges fűtőelemek. A RAST 5 komponensek rutinszerűen akár 16 ampert is kezelnek 14-18 AWG vezetékkel. A tervezési szakaszban azonban gondosan elemeznie kell a leértékelési görbéket. A HVAC házon belüli környezeti hőmérséklet gyakran meghaladja a 70°C-ot. A környezeti hő növekedésével a csatlakozó effektív áramterhelhetősége csökken. A 20 °C-on 16A névleges csatlakozó biztonságosan csak 10A-t hordozhat 85 °C-on. A maximális áramerősség magas környezeti hőmérsékleten történő nyomása azt eredményezi, hogy a belső érintkezési hőmérséklet meghaladja a műanyag ház olvadáspontját.

Mechanikai integritás és tartás

A HVAC rendszerekben használt RAST csatlakozóknak ellenállniuk kell a kompresszorok, ventilátorok és motorok folyamatos vibrációjának. A biztonságos reteszelő mechanizmusok, mint például a pozitív reteszek, segítenek megelőzni a véletlen leválasztást és megbízható elektromos érintkezést tartanak fenn. A megfelelő huzalvezetés, a megfelelő hajlítási sugár és a feszültségmentesítés szintén csökkenti a kapcsok mechanikai igénybevételét, javítva a csatlakozás stabilitását és a hosszú távú tartósságot.

Környezeti rugalmasság

A HVAC csatlakozóknak ellenállniuk kell a hőmérséklet-ingadozásoknak, a páratartalomnak, a vibrációnak és a korróziónak. A megfelelő érintkezőbevonat, mint például az ón vagy az arany, segít megőrizni az elektromos megbízhatóságot különböző üzemi körülmények között, míg a hőálló házanyagok csökkentik a deformáció kockázatát. A nedvességnek kitett PCB-k esetében a konform bevonat további védelmet nyújthat, de a megfelelő elektromos csatlakozások biztosításához az érintkezőknek bevonat nélkül kell maradniuk.

Megfelelőségi és biztonsági előírások

Izzóhuzal tesztelése (IEC 60335-1)

A modern biztonsági előírások szigorúan szabályozzák a felügyelet nélküli készülékekben használt anyagokat. A HVAC rendszerek folyamatosan működnek emberi felügyelet nélkül. A vezérlőkártyán lévő helyi rövidzárlat intenzív hőt generálhat a csatlakozótűnél. Ha a csatlakozó műanyag háza meggyullad, az egész egység kigyulladhat. Az IEC 60335-1 szabvány előírja a Glow Wire tesztelését, hogy megakadályozza ezt a forgatókönyvet.

A Glow Wire teszt során egy fűtött huzalelem nyomja a műanyag csatlakozó házat. A teszthőmérséklet általában eléri a 750°C-ot vagy a 850°C-ot. Az áthaladáshoz a műanyag nem gyulladhat meg, vagy ha mégis, akkor a felhevült huzal eltávolítása után két másodpercen belül magától ki kell aludnia. A 'Glow Wire-képes' RAST PCB csatlakozók megadása egyáltalán nem alku tárgya. Biztosítja, hogy hardvere megfeleljen a globális biztonsági irányelveknek, és megakadályozza a túlterhelt áramkörök katasztrofális tűzterjedését.

UL, VDE és RoHS tanúsítványok

A harmadik féltől származó tanúsítványok igazolják a gyártó teljesítményére vonatkozó állításokat. Nem támaszkodhat kizárólag a belső tesztelési adatokra. Az UL 94V-0 az észak-amerikai piacokon megkövetelt kritikus tűzveszélyességi besorolás. Garantálja, hogy a műanyag gyanta a függőleges lángforrás eltávolítása után 10 másodpercen belül abbahagyja az égést, és nem csöpög le lángoló részecskéket. A VDE-tanúsítvány biztosítja a szigorú európai elektromos biztonsági szabványok betartását, különös tekintettel a dielektromos ellenállási feszültségre és a kúszótávolságra. Az RoHS-nek való megfelelés garantálja, hogy az alkatrészek mentesek maradnak az olyan veszélyes anyagoktól, mint az ólom és a kadmium, így biztosítva a globális piacra jutást és a környezetvédelmi megfelelést.

Leállítási módok: IDC vs. Crimp kapcsolatok

Szigetelés elmozduló érintkező (IDC)

Az IDC-végződés a szigetelt vezetékeket közvetlenül fémérintkezőkkel köti össze csupaszítás nélkül, lehetővé téve a vezetékek gyors és automatizált összeszerelését. Csökkenti a munkaerőköltségeket, és támogatja a konzisztens kapcsolatokat a nagy volumenű gyártás során. A megfelelő huzalmérő kompatibilitás, a speciális szerszámok és a pontos beillesztési mélység azonban elengedhetetlen a megbízható elektromos teljesítményhez.

Krimpelés megszüntetések

A krimpelés a vezeték szigetelésének eltávolítását és a vezető mechanikus rögzítését foglalja magában egy fémkapocs belsejében. Rugalmasságot kínál a különböző vezetékméretekhez és egyedi kábelköteg-konfigurációkhoz. A krimpelő csatlakozók erős mechanikai tartást igénylő alkalmazásokhoz alkalmasak, a krimpelési magasság ellenőrzése és a húzóerő-teszt segíti a csatlakozás megbízhatóságát.

Csökkentse a kockázatokat a gyártás és a használat során

Poka-Yoke: Kulcsozás, színkódolás és polarizáció

A RAST csatlakozók mechanikus kulcsozást, polarizációt és színkódolt házakat használnak, hogy megakadályozzák a helytelen csatlakozásokat a készülék összeszerelése során. Az illeszkedő bordák és rések korlátozzák az inkompatibilis párosítást, míg a vizuális azonosítás leegyszerűsíti a telepítést. Ezek a hibabiztos funkciók csökkentik a vezetékezési hibákat, javítják a gyártás hatékonyságát és növelik a termék megbízhatóságát.

PCB éltűrések és bevonatkövetelmények

A közvetlenül illeszkedő RAST csatlakozókhoz pontos PCB-vastagság, élgeometria és érintkezőbevonat szükséges a megbízható elektromos csatlakozások fenntartásához. A kártya nem megfelelő méretei gyenge érintkezési nyomást vagy a csatlakozó sérülését okozhatják. A megfelelő élletörés és felületkezelés, mint például az ENIG vagy a kemény arany, amennyiben a csatlakozó gyártója jóváhagyta, javítja a párosítási konzisztenciát és a tartósságot.

Az ellátási lánc, a szerszámok és a szállító kiválasztása

A RAST csatlakozó beszerzésénél figyelembe kell venni a szállítói megbízhatóságot, a lezáró szerszámok kompatibilitását, a testreszabási képességeket és a szállítási stabilitást. A szelektív tűkonfigurációkat, műszaki támogatást és következetes minőségellenőrzést kínáló gyártók leegyszerűsíthetik az integrációt. Az alternatív beszállítók és a szerszámigények értékelése segít csökkenteni a beszerzési kockázatokat és fenntartani a hatékony termelést.

Következtetés

1. Töltse le a 3D lépésfájlokat a gyártótól, hogy ellenőrizze a függőleges távolságokat és a vezetékek elvezetési útvonalait a házon belül, mielőtt véglegesítené a tábla elrendezését.

2. Számítsa ki a maximális környezeti üzemi hőmérsékletet, és kérjen specifikus leértékelési görbéket, hogy érvényesítse a választott hangmagasság-méret áramelvezető képességét.

3. Rendeljen fizikai mintákat mind a csatlakozóból, mind az illesztő NYÁK-ból a beillesztési erő teszteléséhez, a hőciklus ellenőrzéséhez és a rezgéselemzéshez.

4. Ellenőrizze az összeszerelősor szerszámait, hogy biztosítsa a kompatibilitást a kiválasztott lezárási módszerrel, és ellenőrizze, hogy a krimpelő szerszámok vagy az IDC prések megfelelnek-e a gyártó specifikációinak.

GYIK

K: Mi a különbség a RAST 2.5 és a RAST 5 csatlakozók között?

V: A RAST 2.5 2,5 mm-es hangosztással rendelkezik, amelyet alacsony áramú jelek irányítására terveztek, és 2-4 ampert kezel az érzékelők és a logikai vezérlők számára. A RAST 5 5,0 mm-es osztásközt használ, amely biztosítja a szükséges dielektromos szigetelést és kapacitást a 10-16 amper kezelésére a motorok és kompresszorok áramellátásához.

K: Miért részesítik előnyben a RAST csatlakozókat a HVAC vezérlőkártyáknál?

V: Az egész iparágra kiterjedő szabványosítást, beépített fizikai kulcsozást kínálnak az összeállítás hibás illeszkedésének megakadályozására, valamint költséghatékony közvetlen élpárosítási lehetőségeket. Ez a kombináció nagy megbízhatóságot biztosít, megakadályozza a vezetékek keresztezését, és felgyorsítja az összetett klímaberendezések gyártását.

K: Mit jelent a 'Glow Wire-képes' a HVAC csatlakozók esetében?

V: A felügyelet nélküli készülékekre vonatkozó IEC 60335-1 szabványnak való megfelelést jelzi. A műanyag háznak 750°C-on vagy 850°C-on felhevült vezetékkel való érintkezéskor két másodpercen belül ellenállnia kell a gyulladásnak vagy önkialudnia, megakadályozva a túlterhelt áramkörökből a láng továbbterjedését.

K: A RAST PCB csatlakozók közvetlenül csatlakoztathatók a PCB éléhez?

V: Igen. A közvetlen élpárosítás lehetővé teszi, hogy a csatlakozó közvetlenül a szabaddá vált nyomtatott áramköri lapokra csúszhasson. Ez kiküszöböli a forrasztott fejléc szükségességét, jelentős kártyaterületet takarít meg, csökkenti az alkatrészek teljes számát, és eltávolítja a forrasztási kötés esetleges meghibásodását.

K: Hogyan javítják a gyártást a RAST csatlakozókban lévő IDC végződések?

V: Az Insulation Displacement Contact (IDC) technológia a lecsupaszított vezetéket V-alakú fémpengébe kényszeríti, így gáztömör, hidegen hegesztett csatlakozás jön létre. Ez lehetővé teszi több vezeték automatikus, egyidejű tömeges lezárását egyetlen ütemben, drasztikusan csökkentve a munkaidőt és a csupaszítási hibákat.

K: Hogyan befolyásolja a HVAC vezérlőpanel konform bevonata a RAST PCB csatlakozókat?

V: A konform bevonat elektromos szigetelőként működik. Ha közvetlen élpárnás RAST csatlakozókat használ, szigorúan le kell takarnia az élpárnákat lehúzható forrasztómaszkkal vagy Kapton szalaggal a bevonási folyamat során, hogy biztosítsa a tiszta, megbízható elektromos csatlakozást.
