Mérnöki GYIK

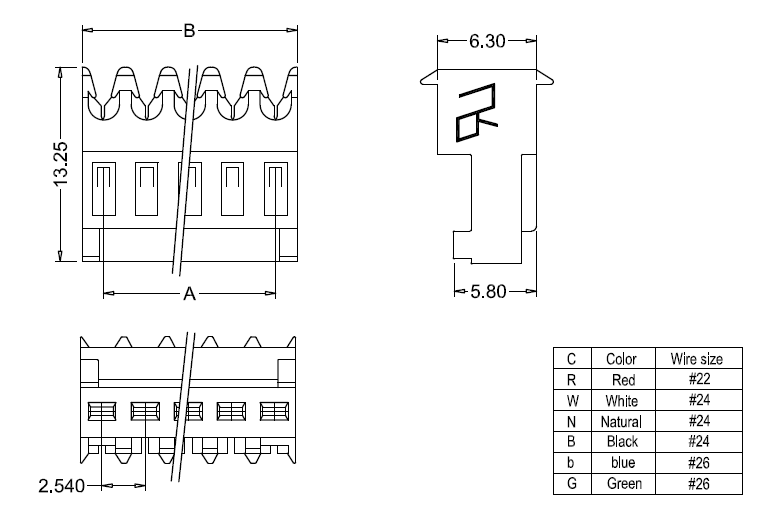

1. kérdés: Milyen vezetékméreteket támogatnak a 2,54-es IDC csatlakozók?

V: Általában a 22–26 AWG-t támogatja, az adott cikkszámtól függően.

2. kérdés: Szükséges-e forrasztás a lezáráshoz?

V: Nem. Az IDC technológia forrasztásmentes huzallezárási folyamatot biztosít.

Q3: Mi a funkciója az átvezető kialakításnak?

V: Lehetővé teszi a jelek áthaladását a csatlakozón láncos vagy beépített vezetékes alkalmazásokhoz.

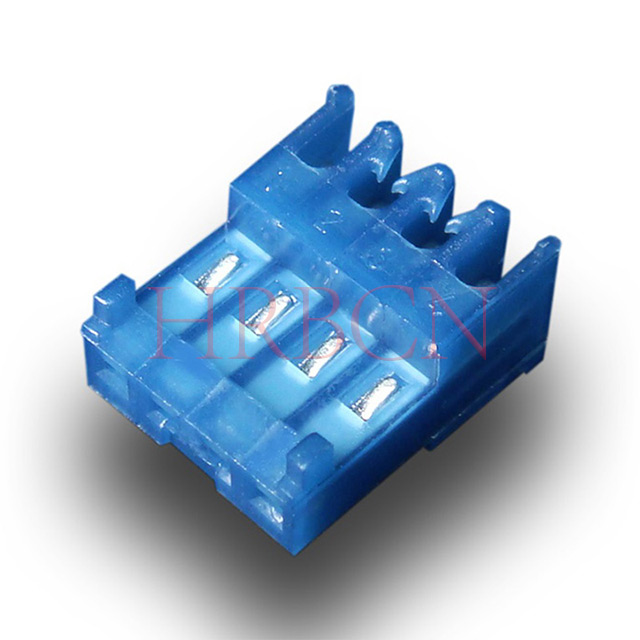

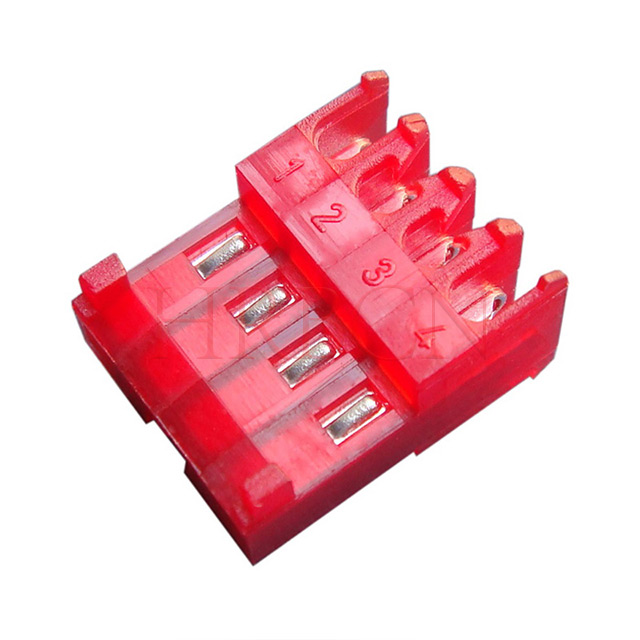

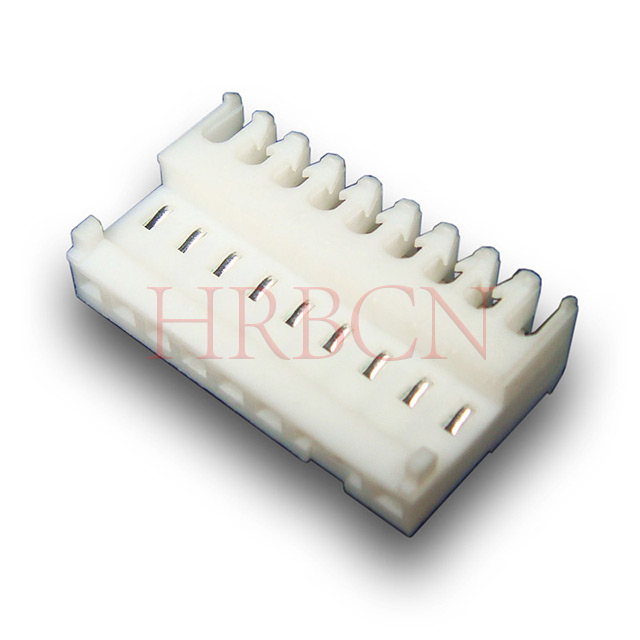

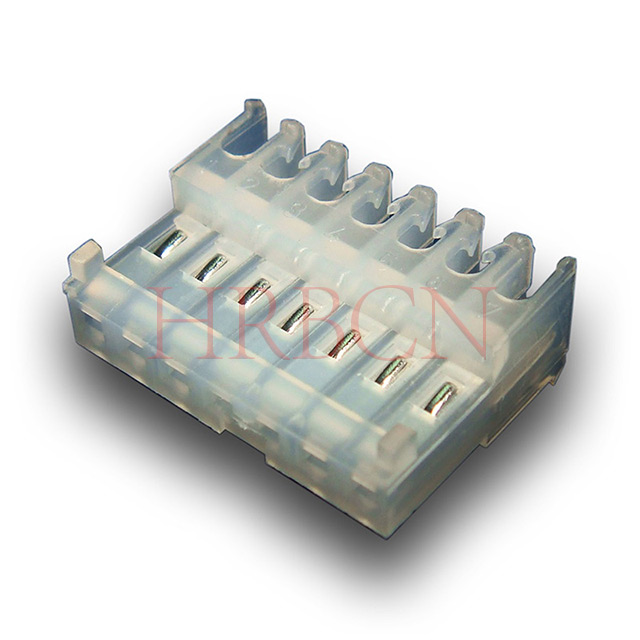

4. kérdés: Milyen tervezési vonatkozásai vannak a 2.54 IDC Feed Through polarizációs fülekkel való használatának?
V:  A polarizáló fülek segítenek megelőzni a helytelen párosítást azáltal, hogy egy adott csatlakozótájolást kényszerítenek ki. A rendszer tervezésekor ügyeljen arra, hogy kompatibilis polarizált csatlakozó csatlakozókat használjon, és megfelelő távolságot biztosítson a fül jellemzői számára. Ez jelentősen csökkentheti az összeszerelési hibákat és javíthatja a helyszíni szerviz megbízhatóságát.

Q5: Szükségesek-e speciális szerszámok az összeszereléshez?

V: A konzisztens huzalbehelyezéshez kéziszerszámok vagy asztali végszerszámok ajánlottak.

6. kérdés: Milyen alkalmazásokban használják általában ezeket a csatlakozókat?

V: Ipari vezérlők, készülékek, műszerek és alacsony feszültségű elektronikus rendszerek.

Közbeszerzési GYIK

1. kérdés: Melyek az IDC csatlakozók fő előnyei a krimpelési megoldásokhoz képest?
V: Gyorsabb összeszerelés, kevesebb alkatrész és alacsonyabb munkaerőköltségek.

2. kérdés: Rendelkezésre állnak-e az átvezetéses és polarizált változatok több áramkörben?

V: Igen. Különféle pozíciók és konfigurációk állnak rendelkezésre, hogy megfeleljenek a különböző tervezési követelményeknek.

3. kérdés: Segíthetnek ezek a csatlakozók csökkenteni az összeszerelési időt?

V: Igen. Az IDC lezárás gyors tömeges lezárást tesz lehetővé vezetékcsupaszítás nélkül.

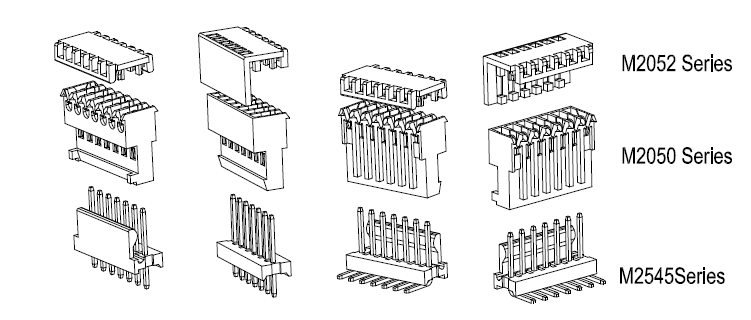

4. kérdés: A polarizált változatok felcserélhetők szabványos 2.54 IDC csatlakozókkal?

V: Úgy tervezték, hogy kompatibilisek legyenek a 2.54 IDC rendszerrel, miközben párosítási védelmet is biztosítanak.

5. kérdés: Milyen szempontokat kell figyelembe venni a csatlakozó kiválasztásakor?

V: Áramkörszám, huzalmérő, polarizációs követelmények és alkalmazási környezet.

6. kérdés: Ezek a csatlakozók alkalmasak nagy mennyiségű gyártásra?

V: Igen. Egyszerű lezárási folyamatuk támogatja a hatékony nagyüzemi gyártást.

1. Háztartási gépek

Alkalmazások: Belső csatlakozások vezérlőkártyákon, érzékelő vezetékek, modulok közötti jel/tápcsatlakozások.

Előnyök:

Nagy mennyiségű gyártás → IDC csatlakozások csökkentik az összeszerelési költségeket.

Moduláris felépítés → lehetővé teszi a PCB gyors cseréjét.

Gyengeáramú alkalmazások → megfelel az MTA 100 besorolásnak (általában 3-5A).

2. Ipari automatizálás / vezérlés

Alkalmazások: PLC-k, meghajtók, érzékelők, robotmodulok.

Jellemzők:

Magas megbízhatósági követelmények.

Moduláris és egyszerű karbantartás.

A nagy tűsűrűség → polarizáló fülek megakadályozzák a helytelen behelyezést.

3. Autóelektronika (alacsony áramú jelek)

Alkalmazások: műszerfalak, érzékelők, vezérlőmodulok.

Jellemzők:

Nagy megbízhatóság és hibabiztos csatlakozás → polarizáló fülek hasznosak.

4. Kommunikációs/hálózati berendezések

Alkalmazások: Bázisállomások, routerek, szerverek (belső jelkapcsolatok).

Jellemzők: Mérsékelt mennyiség, fontos megbízhatóság és hibabiztosság.
