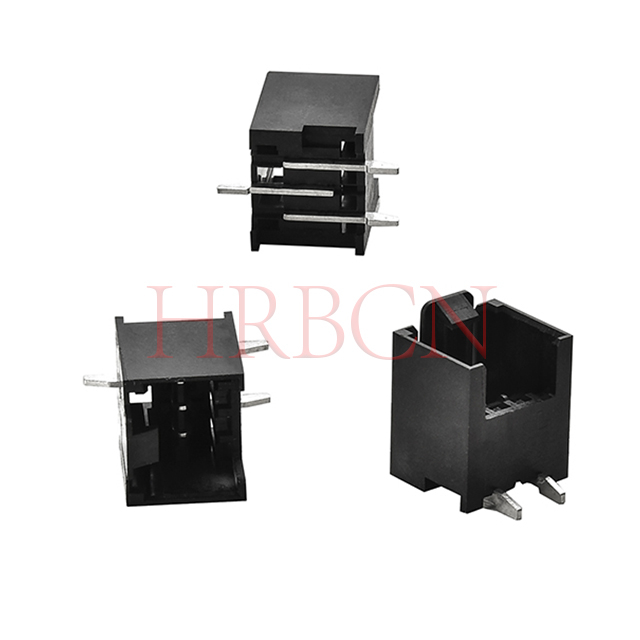

RAST 2.5 SMT tűfej, függőleges érintkezési osztás, 2,5 mm - HRB csatlakozó

M7268-X-XXXX-2B
RAST 2.5 SMT (felszíni szerelési technológiában) fejléc, Reteszeléssel és pozicionáló csappal vagy anélkül, kétoldalas kulcsozással, érintkezési osztásköz 2,5 mm, függőleges típus.
Elérhetőség állapota:
Mennyiség:
  • M7268-X-XXXX-2B

  • HRB

  • 8536909000

P/N definíció

M7268 -X -XXXX -2B (P)

   ①       ②     ③           ④

①:  HRB cikksorozatszám

②: Tüskék száma: 3-10

③: Kulcsozás: 0000-9999

④:  Üres: Pozícionáló csap nélkül

     (P): Pozícionáló csappal


Ami az M7268 sorozatú tűfejeket illeti, az alábbiakban felsorolunk példákat a kulcsolási konfigurációkra. Kérésre más szabványos kulcsozási lehetőségek is rendelkezésre állnak. További részletekért forduljon a HRB értékesítéséhez.


Csapok száma

(3-10 tű)

HRB P/ N

Példák kulcsszóra

SPQ/Tekercs (db) SPQ/karton (db) Karton mérete (cm)
3

M7268-3-0000-2B

M7268-3-0003-2B

M7268-3-0005-2B

stb.

300
1500
50×50×23
4

M7268-4-0000-2B

M7268-4-0001-2B

M7268-4-0002-2B

stb.

300 1500 50× 50 × 23

5

M7268-5-0000-2B

M7268-5-0001-2B

M7268-5-0002-2B

stb.

300
1200 50× 50 × 23

Műszaki paraméterek

  • Névleges áram: 3A AC, DC max.

  • Névleges feszültség: 32V AC, DC

  • Üzemi hőmérséklet: -40 ℃ ~ + 120 ℃

  • Érintkezési ellenállás: 10mΩ max.

  • Szigetelési ellenállás: 1000mΩ min.

  • Ellenálló feszültség: 1000V AC/perc

  • Anyag: Ház: PA9T UL94V-0;  Kivezetés: sárgaréz, ónozott.


Párosító alkatrészek

HRB M7280 sorozatú IDC

HRB M7234 sorozatú IDC

M7268..






Megfelelés

  • Az EU RoHS-irányelve (EU) 2015/863 a 2011/65/EU irányelv II. mellékletének módosításáról

  • Az elhasználódott járművekről szóló irányelv (2000/53/EK)

  • AfPS GS 2019: 01 PAK-policiklusos aromás szénhidrogének (PAH)

  • A POP (EU) 2019/1021 európai rendelete

  • A POP (EU) 2024/2570 európai rendelete

  • A POP (EU) 2025/718 európai rendelete

  • A POP (EU) 2023/1608 európai rendelete

  • A POP (EU) 2019/1021 európai rendelete

  • A POP (EU) 2025/843 európai rendelete

  • A POP (EU) 2025/1930 európai rendelete

  • A REACH-re vonatkozó 1907/2006/EK rendelet

  • Amerikai Egyesült Államok Kalifornia 65. javaslata

Terméktanúsítványok

Biztonsági jóváhagyások és tanúsítványok: VDE

UL tűzveszélyességi besorolás: UL 94V-0


A RAST 2.5 tűs fejléceket széles körben alkalmazzák különböző területeken, többek között:

  1. Háztartási gépek: HVAC-rendszerek, hűtőszekrények, mosógépek, mosogatógépek, sütők és vízmelegítők, amelyek stabil és megbízható tábla-vezeték csatlakozásokat támogatnak a háztartási elektromos vezérlőrendszerekhez.

  2. Autóipar: Járművek elektromos rendszerei, beleértve a világítást, az érzékelőket, a működtetőket, a belső elektronikát és a kiegészítő modulokat, amelyek biztonságos csatlakozást biztosítanak vibráció és magas hőmérséklet mellett.

  3. Ipari vezérlések: Motorok, hajtások, tápegységek, PLC-k, érzékelők és vezérlőpanelek, amelyek hatékony és hibabiztos csatlakozásokat biztosítanak az ipari automatizálási berendezésekhez.

  4. Elektronika és épületvezérlés: Intelligens mérők, világításvezérlők, HVAC-vezérlők és háztartási elektromos készülékek, amelyek stabil jelátvitelt biztosítanak kulcsos és zárható szerkezetekkel.

Általános cél: Alkalmas kisfeszültségű táp- és jelcsatlakozásokhoz kompakt helyeken, széles körben használják háztartási készülékekben, autóiparban, ipari és intelligens berendezésekben, amelyek magas megbízhatósági és hibás párosítási követelményeket támasztanak.
