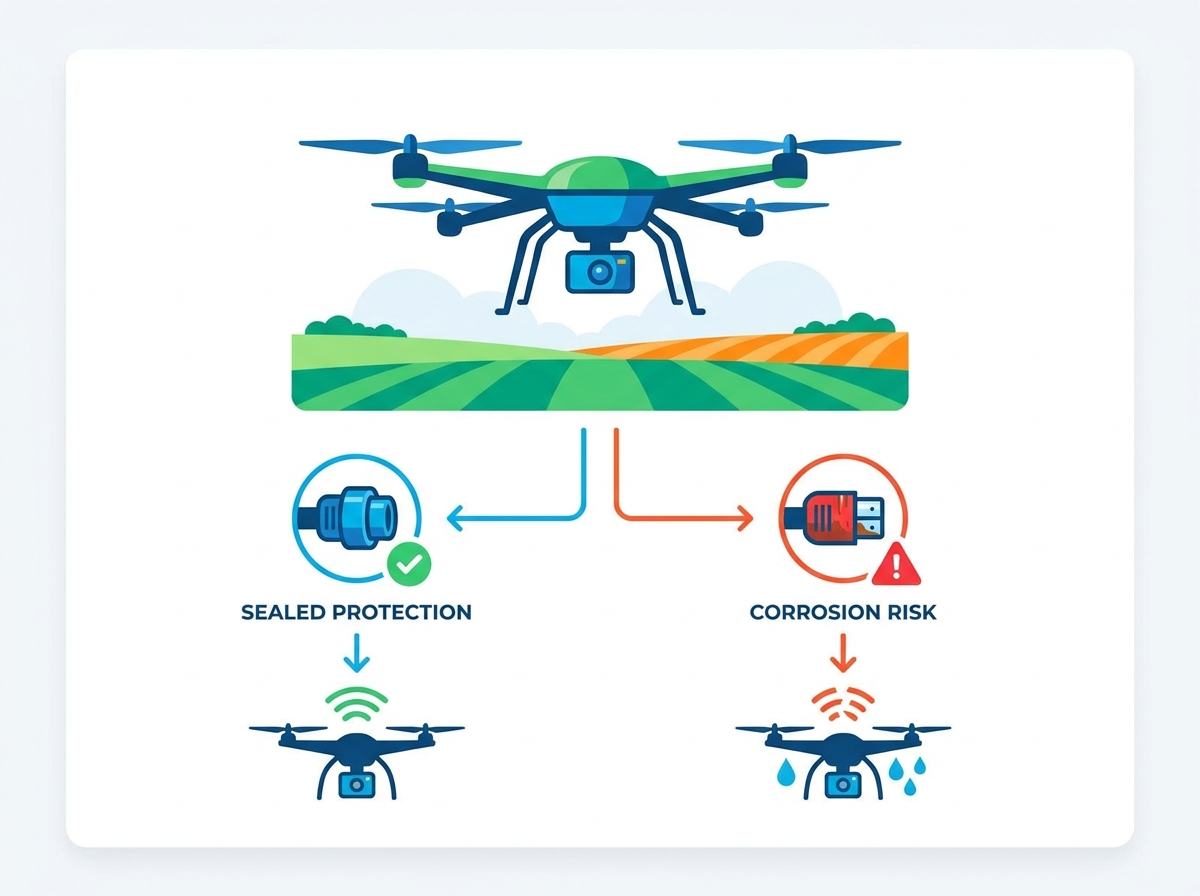

A mezőgazdasági pilóta nélküli légijárművek (UAV-k) az elektronikus hardverek számára legkönyörtelenebb környezetben működnek. Ezek a nagy teherbírású gépek állandó nedvességnek, korrozív vegyszereknek, extrém mechanikai vibrációnak és súlyos mechanikai ütésnek vannak kitéve. A nem megfelelő csatlakozási megoldás megadása közvetlenül a jel romlásához, rövidzárlathoz és katasztrofális repülés közbeni meghibásodásokhoz vezet. A mezőgazdasági drónflották esetében egyetlen csatlakozó meghibásodása költséges állásidőhöz, vegyi anyagok elvesztéséhez és a működési biztonság veszélyeztetéséhez vezet. A megfelelő kiválasztásához vízálló csatlakozó túl kell lépni az alapvető IP-besorolásokon. Értékelnie kell a hermetikus tömítést, a vegyszerállóságot, a reteszelő mechanizmusokat, az elektromos terhelés illesztését és a méret/tömeg arányt. Ez az útmutató lebontja a mezőgazdasági UAV-alkalmazásokhoz szükséges csatlakozási megoldások értékelésének és szűkített listáinak műszaki kritériumait.
Az IP-besorolás valósága: Az IP67 az alapvonal, de IP68 vagy IP69K vízálló csatlakozókra van szükség a nagynyomású mosásnak vagy folyékony műtrágyának kitett UAV-khoz.
A kémiai kompatibilitás kritikus: A vízállóság nem egyenlő a vegyi ellenállással; Az O-gyűrűt és a ház anyagokat az adott mezőgazdasági hasznos terhekhez (peszticidek, gyomirtó szerek) kell értékelni.
A súly és a tartósság kompromisszuma: A mikrocsatlakozók csökkentik a hasznos teherellenállást, de a mérnököknek egyensúlyba kell hozniuk a miniatürizálást a mechanikai robusztussággal, amely ahhoz szükséges, hogy ellenálljon a nagyfrekvenciás rotorrezgéseknek és a kemény leszállásoknak.
Reteszelőmechanizmusok megakadályozzák a meghibásodást: A toló-húzó és menetes csatlakozórendszerek kötelezőek a hermetikus tömítések és az elektromos folytonosság fenntartása érdekében az agresszív repülési manőverek során, miközben lehetővé teszik a gyors helyszíni karbantartást.
Miért van szükség a mezőgazdasági UAV-knak tartós vízálló csatlakozókra?
Vegyi expozíció: műtrágyák és növényvédő szerek
A mezőgazdasági vegyszerek súlyosan rontják a szabványos elektronikus házakat és érintkezőket. A terepi kezelők rutinszerűen agresszív rakományokkal, például glifozáttal, ammónium-nitráttal és kénalapú gombaölő szerekkel töltik fel a drónokat. Ezek a vegyi anyagok megtámadják az alapvető műanyagokat, és idővel felemésztik az alacsony minőségű gumitömítéseket. Amint a külső ház meggyengül, a nedvesség könnyen áttöri a belső érintkezőket. Olyan robusztus csatlakozási megoldásra van szüksége, amelyet kifejezetten ezekhez a zord környezetekhez terveztek. A sikerhez olyan kémiailag inert házakra van szükség, amelyek fejlett polimerekből, például PEEK-ből vagy speciális poliamidokból készülnek. Speciális tömítőanyagokat is elő kell írnia, mint például az FKM vagy a Viton. Ezek az ipari minőségű anyagok megakadályozzák a polimerlánc hosszú távú lebomlását. Megőrzik szerkezeti integritását az állandó vegyi expozíció során. Látjuk, hogy a szabványos szilikon tömítések megduzzadnak, és már néhány hét peszticid expozíció után elveszítik a tömörítési készletüket. Az FKM ellenáll ennek a duzzanatnak, szárazon és biztonságosan tartja a belső elektromos utakat.
Nagynyomású lemosások és nedvesség behatolása
A mezőgazdasági drónok rutinszerű és agresszív lemosást igényelnek a repülés után. A kezelők rendszeresen tömlőztetik a berendezést, hogy eltávolítsák a ragacsos vegyszermaradványokat és a szántóföldi törmeléket. Ez a szükséges tisztítási folyamat súlyos hőciklusokat okoz a hardverben. A drónmotorok és az áramelosztó táblák gyakran elérik a 80°C-ot nehézemeléses repülés közben. Amikor a kezelők 15°C-os vízzel permetezik ezeket a forró alkatrészeket, a gyors hőmérsékletcsökkenés erőteljes vákuumhatást hoz létre a lezárt hardverházakban. A vákuum aktívan szívja el a nedvességet a gyengébb tömítéseken és a mikroszkopikus réseken. A szabványos gumitömítések meghibásodnak ebben az intenzív nyomáskülönbségben. Olyan kell választania, vízálló csatlakozót amelyet kifejezetten úgy terveztek, hogy ellenálljon a nagynyomású tisztítófúvókának és a hirtelen hőlökésnek. A megfelelő nyomáskiegyenlítés hiányában vagy a mélyedésben lévő csatlakozók közvetlenül a forrasztási kötésekbe vonják a vizet, ami azonnali rövidzárlatot okoz a következő bekapcsoláskor.
Nagyfrekvenciás vibráció és mechanikai ütés
A rotor által kiváltott vibráció pusztítást végez a hagyományos illesztőfelületeken. A nagy emelésű mezőgazdasági drónok 50 Hz-től 200 Hz feletti nagyfrekvenciás rázást generálnak. Ez az állandó mozgás mikrofretting korróziót okoz az érintkezőcsapokon. A mikrofretting elhasználja a védőaranyozást, így az olyan nem nemesfémeket, mint a réz vagy a nikkel, gyors oxidációnak teszik ki. Olyan csatlakozási megoldást kell megvalósítania, amely nagy visszatartó erővel rendelkező érintkezőket tartalmaz. A mechanikai ütésállóság ugyanolyan fontos a terepi műveleteknél. A házaknak és a reteszelő mechanizmusoknak kezelniük kell a kemény leszállásokat, a hasznos teher hirtelen kiengedését és a véletlen ütközéseket. A külső héj nem repedhet meg vagy deformálódhat. Bármilyen szerkezeti sérülés azonnal veszélyezteti a hermetikus tömítést. Gyakran látjuk, hogy az olcsó műanyag csatlakozók széttörnek, amikor egy drón erősen landol egyenetlen terepen. Az ütésálló anyagok megadása megakadályozza ezeket a helyszíni hibákat.
Hogyan válasszuk ki a megfelelő IP-besorolást az UAV vízálló csatlakozókhoz
IP67 vs. IP68 vs. IP69K: Ami valójában számít az UAV-k számára?
Az alapvető vízállóság teljesen elégtelen a nagy teherbírású mezőgazdasági drónokhoz. Az IP67 védi a hardvert az egy méteres vízbe való ideiglenes, harminc percre való elmerülés ellen. Jól működik rövid eső esetén, de nem működik aktív nyomás alatt. Az IP68 biztosítja a folyamatos merülést a gyártó által meghatározott mélységekben és időtartamokban. Ez a magasabb besorolás megvédi a drága drónokat az öntözőtavakban történő véletlen leszálláskor. Az IP69K ellenáll a közelről kipermetezett nagynyomású, magas hőmérsékletű vízsugaraknak. Az IP69K teszt 80°C-ra felmelegített vizet tartalmaz, 80-100 bar nyomáson permetezve. A mezőgazdasági drónok naponta agresszív karbantartási rutinokkal néznek szembe. A kezelők gyakran használnak elektromos mosókat a megkeményedett műtrágyák tisztítására. Ezért az IP69K egyre inkább a megbízható, hosszú távú drónműveletek kötelező szabványa. Ne elégedjen meg az IP67-gyel, ha a karbantartási protokoll nagynyomású mosást tartalmaz.
A hermetikus tömítés és a többrétegű tömítések szerepe
Az igazi vízálló csatlakozás a fejlett belső tervezésen alapul. Többrétegű tömítéseket, mély belső bevonatot és precíziósan öntött O-gyűrűket használ. A hermetikus tömítés abszolút légmentes gátat hoz létre. Ez a gát blokkolja mind a folyadék bejutását, mind a finom részecskéket. A mezőgazdasági területeken hatalmas mennyiségű csiszolópor, pollen és száraz műtrágyapor keletkezik. Ezek a mikroszkopikus részecskék tönkreteszik a belső érintkezőket, ha áttörik a házat. Úgy viselkednek, mint a csiszolópapír, és lecsiszolják a vezetőképes bevonatot nagy vibrációjú repülések során. A többrétegű tömítések és az epoxigyanta bevonat teljes szigetelést biztosít a külső környezettől. Az olyan edénykeverékek, mint a poliuretán vagy az epoxi, kitöltik a csatlakozó hátsó üregeit. Ez megakadályozza, hogy a víz felszívja a huzalszálakat és bejusson az érintkezési területre.
A legjobb anyagok könnyű és tartós UAV-csatlakozókhoz
Műanyag/kompozit vs. fém házak
A kompozit és mesterséges műanyagok jelentős hasznos tehertömeg-csökkentést tesznek lehetővé. Az olyan anyagok, mint a PA66 vagy a PEEK természetes korrózióállóságot biztosítanak a kemény mezőgazdasági vegyszerekkel szemben. A műanyagok azonban feláldoznak néhány rendkívüli ütésállóságot az ötvözetekhez képest. A jellemzően alumíniumból vagy rozsdamentes acélból megmunkált fémházak kiemelkedő strapabíróságot biztosítanak. Kiváló EMI- és RFI-árnyékolást is biztosítanak az érzékeny belső elektronikák számára. Az elsődleges kompromisszum a nagyobb hasznos teher súlya, ami közvetlenül csökkenti a repülési időt. A fémek a galvanikus korrózióra is nagyon érzékenyek, ha nem megfelelően vannak bevonva. Az alumíniumházak kemény eloxálást vagy speciális nikkelezést igényelnek, hogy túléljék a kültéri környezetet. Gondosan mérlegelnie kell ezeket az anyagi tényezőket az Ön sajátos repülési időigénye és működési környezete alapján.
Érintkezőlapozás a jel integritásához
Az érintkezőbevonat közvetlenül meghatározza a jel minőségét és az energiahatékonyságot. Az ónozás olcsóbb, de nagyon gyorsan oxidálódik magas páratartalmú kültéri környezetben. Az aranyozás kiemelkedően kiváló elektromos teljesítményt biztosít. Minden UAV-alkalmazáshoz erős aranyozást kell megadnia, jellemzően 30-50 mikroinch. Az arany kivételesen alacsony érintkezési ellenállást biztosít és magas jelintegritást biztosít. Megakadályozza az oxidációt még akkor is, ha nedvességnek, műtrágyának és szélsőséges hőmérséklet-változásnak van kitéve. A megbízható telemetria és a pontos GPS-adatok teljes mértékben a tiszta, nagy vezetőképességű érintkezési felületektől függenek. megadásakor Vízálló csatlakozó mindig ellenőrizze a bevonat vastagságát a gyártó adatlapján. A vékony aranyszínű villogás már néhány tucat párzási ciklus után elmúlik.
O-gyűrű és tömítés anyagok
A tömítés anyaga meghatározza a teljes szerelvény kémiai túlélési arányát. A szilikon kiváló hőmérsékleti rugalmasságot biztosít, de gyorsan lebomlik a kemény petrolkémiai anyagok közelében. Az EPDM rendkívül jól kezeli az időjárást, az ózont és a tiszta vizet. Az EPDM azonban gyorsan meghibásodik, ha kőolaj alapú peszticideknek vagy szintetikus kenőanyagoknak van kitéve. Az FKM, az iparban Viton néven ismert, az elérhető legmagasabb szintű vegyszerállóságot biztosítja.
| Tömítésanyag | Vízállóság | Kémiai ellenállás (peszticidek) | A legjobb UAV alkalmazás |
| Szilikon | Kiváló | Szegény | Tiszta víz permetezés, magas hőmérsékletű zónák |
| EPDM | Kiváló | Igazságos | Általános időjárásállóság, nem vegyi hasznos teher |
| FKM (Viton) | Kiváló | Kiváló | Kemény mezőgazdasági vegyszerek, műtrágyák, üzemanyagok |
Használja ezt a szigorú döntési keretet: válassza az EPDM-et a tiszta víznek való kitettséghez, de rendelje meg az FKM-et minden kemény mezőgazdasági hasznos terhet szállító drónhoz. Az FKM megőrzi rugalmasságát és tömítő tulajdonságait hosszan tartó vegyi fürdők után is.
Főbb elektromos és mechanikai követelmények az UAV csatlakozókra
Teljesítmény kontra jelátviteli követelmények
A mezőgazdasági drónok rendkívül összetett elektromos architektúrát igényelnek. A nagyáramú vezetékeket fizikailag vagy elektromosan el kell választani a kisfeszültségű jelvezetékektől. A rotorok és a folyadékszivattyúk hatalmas áramot vesznek fel, ezért nehéz vezetékre van szükség. Az érzékelők és a telemetria tiszta, megszakítás nélküli jeleket igényel a könnyebb vezetékeken. A nehézemelő drónok nagyfeszültségű rendszereket használnak, gyakran 12S vagy 14S lítium akkumulátorokkal. Ezek a rendszerek 44,4 V és 51,8 V között működnek, agresszív manőverek során az áramcsúcsok meghaladják a 100 ampert. Fel kell mérnie a dielektrikumnak ellenálló feszültséget, hogy biztonságosan kezelje ezeket a nehéz terheléseket, ívképződés nélkül. A nagyáramú motorok erős elektromos zajt keltenek repülés közben. Mérje fel az EMI- és RFI-árnyékolási képességeket az érzékeny GPS-jelek védelme érdekében. Fontolja meg egy hibrid vízálló csatlakozó bevezetését a hely optimalizálása érdekében. A hibrid megoldás a nagy teljesítményű érintkezőket és a finom jeltűket egyetlen árnyékolt házban kombinálja. Ez megtakarítja a döntő rakomány súlyát, és csökkenti a drónvázon átvezetendő kábelek számát.
Méret- és súlykorlátozások (mikrocsatlakozók)
A csatlakozó súlya közvetlenül befolyásolja a drón akkumulátorának élettartamát és a működési hatékonyságot. Minden plusz gramm csökkenti a rendelkezésre álló repülési időt, és csökkenti az egy feltöltéssel fedezett teljes területet. A mérnökök gyakran fordulnak mikrocsatlakozókhoz, hogy megoldják ezt a súlyproblémát. Az extrém miniatürizálás azonban új működési kockázatokat rejt magában. Biztosítania kell, hogy a csökkentett fizikai lábnyom ne veszélyeztesse az elektromos teljesítményt. A dielektrikumnak ellenálló feszültségnek magasnak kell maradnia a szűkebb tűtávolság ellenére is. Az áramhordozó kapacitás nem csökkenhet a motorigény alá. A legfontosabb, hogy a vízálló tömítés épségének túl kell élnie a miniatürizálási folyamatot anélkül, hogy törékennyé válna. A mikrocsatlakozók precíziósan öntött mikro-O-gyűrűket igényelnek, amelyek pontos tűréseket követelnek meg a gyártás során.
Biztonságos zárszerkezetek és terepi használhatóság
A kapcsolási stílusok meghatározzák a csatlakozás mechanikai megbízhatóságát. A menetes mechanizmusok rendkívüli biztonságot nyújtanak nagy vibráció mellett, megakadályozva a véletlen szétkapcsolást. A bajonett stílusok megbízható egyensúlyt biztosítanak a csatlakozási sebesség és a reteszelőerő között. A push-pull mechanizmusok kiválóak a gyors telepítésben és a gyors ütemű terepi forgatókönyvekben. Fel kell mérnie, hogy az egyes mechanizmusok hogyan működnek mechanikai ütés hatására. Egyensúlyozza ezt a szükséges biztonságot a gyakorlati helyszíni szervizelhetőség között. A járatok közötti gyors akkumulátorcsere érdekében előnyben részesítse a gyorslekapcsoló funkciókat. A helyszíni technikusok gyakran viselnek nehéz védőkesztyűt a vegyi expozíció elkerülése érdekében. A reteszelő mechanizmusnak könnyen kezelhetőnek kell maradnia, anélkül, hogy pusztakezes pontosságot igényelne.
Kövesse az alábbi lépéseket a mező használhatóságának értékeléséhez:
Tesztelje a csatlakozót erős nitril vagy neoprén kesztyűvel.
Ellenőrizze, hogy a zárszerkezet hallható vagy tapintható kattanást ad-e, amikor teljesen be van kapcsolva.
Győződjön meg arról, hogy a kioldó mechanizmushoz nincs szükség speciális szerszámokra.
Ellenőrizze, hogy a ház kialakítása megakadályozza a keresztpárosítást vagy a fordított polaritású csatlakozásokat.
Az UAV-csatlakozók meghibásodásának gyakori kockázatai és azok megelőzése
A csatlakozási ciklusok magas gyakorisága és a hosszú távú kopás
A napi mezőgazdasági műveletek több száz akkumulátorcserét és rakománycserét igényelnek. Ez a magas frekvencia hatalmas kockázatot jelent a tömítés idő előtti lebomlására. Az érintkezőcsapok és a belső rögzítőrugók gyorsan kopnak állandó napi használat mellett. Ennek a mechanikai kopásnak a mérséklése érdekében adjon meg olyan csatlakozókat, amelyek nagy párosítási ciklusra vannak méretezve. Keresse az 500 teljes ciklust meghaladó gyártói értékeléseket. Állítson be szigorú megelőző karbantartási ütemterveket a helyszíni csapatok számára. A technikusoknak rendszeresen meg kell vizsgálniuk és ki kell cserélniük a belső O-gyűrűket, mielőtt azok repülés közben meghibásodnának. A ciklushatárok figyelmen kívül hagyása közvetlenül a csatlakozások meglazulásához, megnövekedett elektromos ellenálláshoz és hirtelen áramkimaradáshoz vezet.
Kábeltömszelencék és lezárási hibák
A csúcskategóriás vízálló csatlakozó csak annyira megbízható, mint a hátsó kábelvége. A víz gyakran a hátfalon keresztül jut be, nem az elülső illeszkedő felületen. Az agresszív repülési manőverek során a kábel hajlítása mikroszkopikus réseket hoz létre a rossz végződéseknél. Ennek a súlyos kockázatnak a csökkentése érdekében írjon elő egyedi felülöntött kábelszerelvényeket. A felülöntéssel az olvadt műanyagot a hézag köré fecskendezik, varratmentes, vízálló kötést hozva létre. Alternatív megoldásként használjon kiváló minőségű tömszelencéket, amelyek robusztus húzásmentesítővel vannak ellátva. A megfelelő feszültségmentesítés megakadályozza a nedvesség bejutását és megvédi a belső forrasztási kötéseket a roncsoló mechanikai igénybevételtől.
Ellátási lánc és megfelelőségi szabványok
A hamisított alkatrészek komoly veszélyt jelentenek a kereskedelmi drónflottákra. A nem tanúsított csatlakozók a nem megfelelő anyagok miatt a terepen előreláthatatlanul meghibásodnak. A hamisítók gyakran olcsó sárgarézet használnak berillium réz helyett az érintkezőkhöz, ami a rugó feszültségének gyors elvesztéséhez vezet. Ezek a hirtelen meghibásodások drónok lezuhanásához és veszélyes vegyi anyagok kiömléséhez vezetnek. Ezt a kockázatot az ellátási lánc szigorú ellenőrzésének végrehajtásával kell mérsékelnie. Minden tételhez átfogó szállítói dokumentáció szükséges. Igényelje az RoHS és a REACH megfelelőségének ellenőrizhető bizonyítékát. Mindig ellenőrizze a harmadik fél IP-tesztelési tanúsítványait, mielőtt bármilyen új összetevőt jóváhagyna tömeges telepítéshez.
Következtetés
A mezőgazdasági UAV-k vízálló csatlakozójának kiválasztásához az IP-besorolások, a kémiai kompatibilitás, az elektromos terhelés illesztése és a rezgésállóság holisztikus értékelése szükséges. Nem vásárolhat egységár vagy alapadatlapok alapján. Az IP68 vagy IP69K besorolások, az FKM tömítések, a magas párosítási ciklusok besorolása és a biztonságos reteszelő mechanizmusok előnyben részesíthetők, mint megtárgyalhatatlan alapkövetelmények.
A 2010-ben alapított az igényes elektromos környezetben megbízható csatlakozómegoldásokat igénylő projektek esetében Shenzhen Haiyuncheng Electronics a HRB márkanév alatti elektromos csatlakozók kutatás-fejlesztésére, gyártására és értékesítésére specializálódott. Portfóliója több mint 2000 terméksorozatot tartalmaz, köztük IP67, IP68 és IP69K vízálló csatlakozókat, amelyeket gyártási, mérnöki és minőség-ellenőrzési képességek támogatnak az ipari és egyéb igényes alkalmazásokhoz.
A hardver kiválasztásának véglegesítéséhez tegye a következő lépéseket:
Kérjen fizikai termékmintákat több gyártótól, hogy értékelje az összeszerelési minőséget és a tapintható zárolási visszajelzéseket.
Végezzen házon belüli hősokk-, mechanikai leejtési és vegyi expozíciós vizsgálatokat az adott mezőgazdasági rakomány felhasználásával.
Közvetlenül konzultáljon a csatlakozó mérnöki csapatokkal az egyedi fröccsöntött kábelszerelvények tervezése és érvényesítése érdekében.
Hozzon létre szabványos helyszíni karbantartási protokollt az érintkezők ellenőrzéséhez és az O-gyűrűk cseréjéhez.
GYIK
K: Mi a különbség a drónok IP67 és IP68 vízálló csatlakozói között?
V: Az IP67 védelmet nyújt az 1 méteres vízbe való ideiglenes elmerülés ellen, akár 30 percig. Az IP68 lehetővé teszi a folyamatos merülést a gyártó által meghatározott mélységben és időtartamban. A mezőgazdasági drónok esetében az IP68 biztosítja, hogy a hardver túlélje a mélyvízbe, öntözőtavakba való véletlen leszállást vagy a szakadó esőnek való kitettséget rövidzárlat nélkül.
K: A szabványos vízálló csatlakozók ellenállnak a mezőgazdasági peszticideknek?
V: Nem. A szabványos csatlakozók általában szilikon vagy alapvető EPDM gumi tömítéseket használnak. Ezek az anyagok lebomlanak, megduzzadnak vagy megrepednek, ha a peszticidekben és folyékony műtrágyákban található durva petrolkémiai anyagok hatásának vannak kitéve. Meg kell adnia a vegyileg ellenálló anyagokat, például az FKM-et vagy a Vitont, hogy a hermetikus tömítést idővel megőrizze.
K: Hogyan biztosítják a mikrocsatlakozók vízálló tömítését az elektromos teljesítmény csökkenése nélkül?
V: A mikrocsatlakozók precíziós tervezésre támaszkodnak a méret és a teljesítmény egyensúlya érdekében. Mikro-O-gyűrűket, nagy sűrűségű belső öntözési technikákat és precíz dielektromos távolságot alkalmaznak. Ez a fejlett konstrukció megakadályozza az elektromos ív kialakulását a szorosan egymásra helyezett érintkezők között, miközben szigorú akadályt biztosít a nedvesség és a por behatolása ellen.
K: Mi a legjobb reteszelő mechanizmus egy UAV vízálló csatlakozóhoz?
V: A menetes mechanizmusok a legnagyobb biztonságot nyújtják a rotor erős rezgésével szemben. A mezőgazdasági UAV-k esetében azonban gyakran előnyben részesítik a push-pull mechanizmusokat. Kiváló rezgésállóságot biztosítanak, miközben lehetővé teszik a vastag védőkesztyűt viselő technikusok számára, hogy az akkumulátorcsere során gyors terepi lekapcsolásokat hajtsanak végre.
K: Miért hibásodnak meg a vízálló csatlakozók a terepen?
V: A terepi hibák ritkán fordulnak elő az elülső párosítási felületen. Általában a hátsó kábel nem megfelelő lezárása vagy a feszültségmentesítő hiánya miatt fordulnak elő. Az egyéb elsődleges bűnösök közé tartozik a névleges párosítási ciklusok túllépése, ami lekoptatja az érintkezőket, valamint az O-gyűrűk kémiai lebomlása a peszticid expozíció miatt.
K: A hibrid csatlakozók jó választás a mezőgazdasági drónokhoz?
V: Igen, a hibrid csatlakozók kiválóak a drónokhoz. Egy házban egyesítik a nehéz tápérintkezőket és a finom jeltűket, jelentősen csökkentve a hasznos teher súlyát és helyet takarítva meg. Gondoskodnia kell megfelelő EMI-árnyékolásról és megfelelő feszültségleválasztásról, hogy megakadályozza, hogy a nagyáramú zaj megzavarja az érzékeny telemetriai jeleket.
