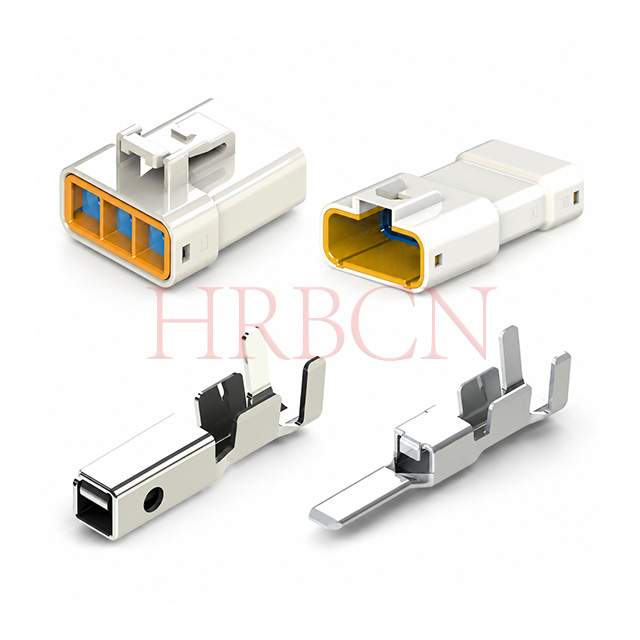

K: Hogyan lehet préselt érintkezőket behelyezni a csatlakozóházba?
V: A préselt érintkezők behelyezése előtt tájékoztassa mind a csatlakozóház szerelvényét, mind az érintkezőket a megfelelő illeszkedés érdekében. Helyezze el a házat úgy, hogy a reteszelő elem felfelé nézzen, és igazítsa az érintkezőt úgy, hogy a hengervarrat oldala is felfelé nézzen.
NE forgassa el az érintkezőt a behelyezés közben vagy után; forgása károsíthatja a gumitömítést vagy megrepedhet a ház.
⒈ Aljzatérintkezés esetén
① lépés: Döntse meg a préselt érintkezőt. Helyezze a hegyét a tömítéssel ellátott illeszkedő üregre. Óvatosan húzza ki a tömítőnyílást, hogy elkerülje az üreg felső felületének sérülését. Nyomja az érintkező hegyét a gumi tömítőlemezre az érintkező dobozrészének beillesztéséhez.
② lépés: Egyenesítse ki a préselt érintkezőt, majd helyezze be a dobozrész hegyét. Nyomja be teljesen az érintkezőt – ne feszítse ki, és ne alkalmazzon túlzott erőt –, amíg kattanást nem hall.
③ lépés: Miután hallható kattanást hall az érintkező teljes behelyezésekor, óvatosan húzza meg a vezetéket, hogy megbizonyosodjon arról, hogy az érintkező biztonságosan reteszelődik a ház lándzsájával.
⒉Tabulátoros érintkezés esetén
① lépés: Helyezze be a préselt érintkezőt egyenesen a házba. Ne sértse meg a tömítéssel ellátott üreg kerületét az érintkező hegyével. Ha a behelyezés során az érintkezőt a ház reteszelő oldala felé dönti, az elvághatja a gumi tömítőlemezt, és az érintkezőcsúcs a szomszédos üregbe kerülhet. Lásd az alábbi ábrát; fokozottan ügyeljen a beillesztés irányára.
② lépés: Tolja be teljesen a préselt érintkezőt. Ne feszítse ki, és ne alkalmazzon túlzott erőt, álljon meg, ha kattanást hall.
③ lépés: Miután hallható kattanást hall a teljes behelyezéskor, óvatosan húzza meg a vezetéket, hogy megbizonyosodjon arról, hogy a préselt érintkező biztonságosan reteszeli a ház lándzsáját.
K: Hogyan távolítsuk el a préselt érintkezőket a házból helytelen behelyezés után
V: Ha egy préselt érintkezőt nem a megfelelő üregbe helyeznek be, az eltávolítást csak szakképzett személyzet végezheti el. Használat után ne használja újra a házat vagy a gumi tömítőlemezt.

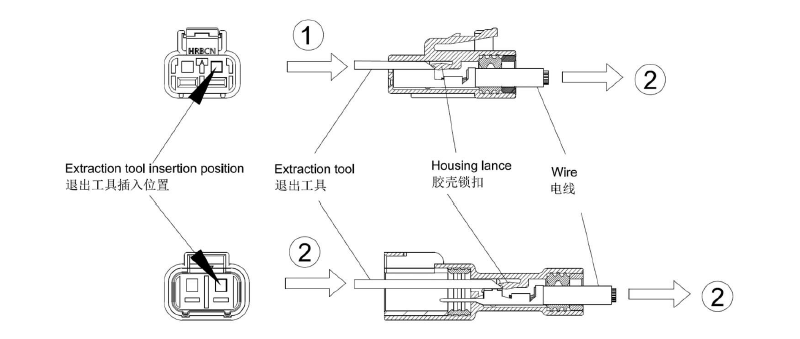

Helyezze be a kihúzószerszámot a préselt érintkező és a ház közé az illesztési oldalról. Tolja a szerszámot a ① irányba, hogy kioldja a ház lándzsáját az érintkezőrögzítő kampóról. Ezután húzza a vezetéket a ② irányba, hogy eltávolítsa az érintkezőt a házból.

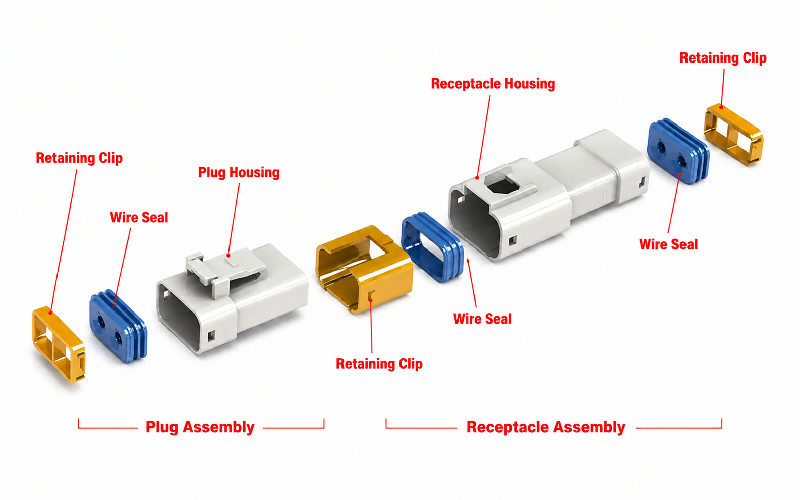

K: Mi a helyes eljárás ennek a vízálló csatlakozónak az apa és anya házának párosítására?

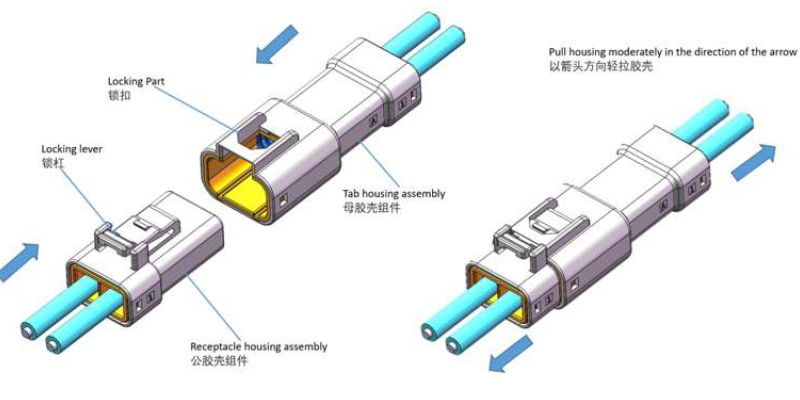

① lépés : Igazítsa egy vonalba a dugattyús ház zárófülét a foglalat házának reteszelő karjával, az alábbi ábra szerint. Végezze el a párosítást a párosítási tengely mentén; ne feszítsd.
② lépés: Párosítsa össze a két házat, amíg a zár teljesen be nem kattan. Ellenőrizze a ház biztonságos reteszelését a ház finom meghúzásával. (Amikor a reteszelő kar és a reteszelőfül megfelelően be van kapcsolva, kattanás hallható.)
K: Mi a különbség az egysoros és a kétsoros csatlakozóházak között, és hogyan lehet helyesen kiválasztani?
1. Az egysoros és a kétsoros házak közötti alapvető különbségek

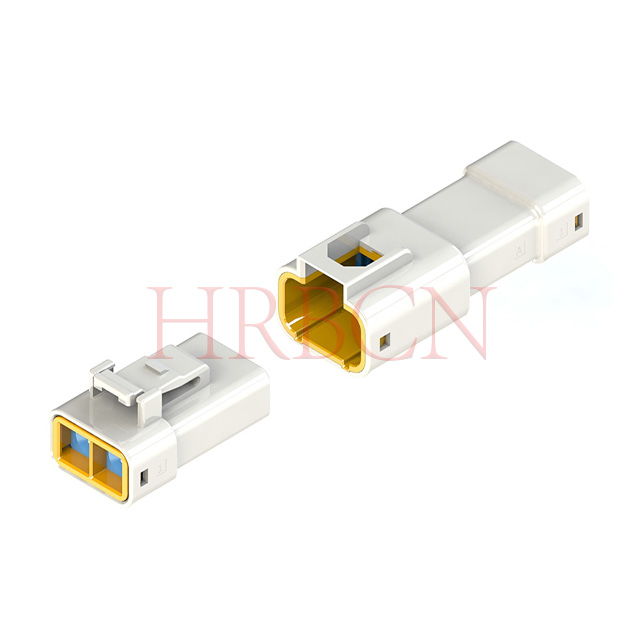

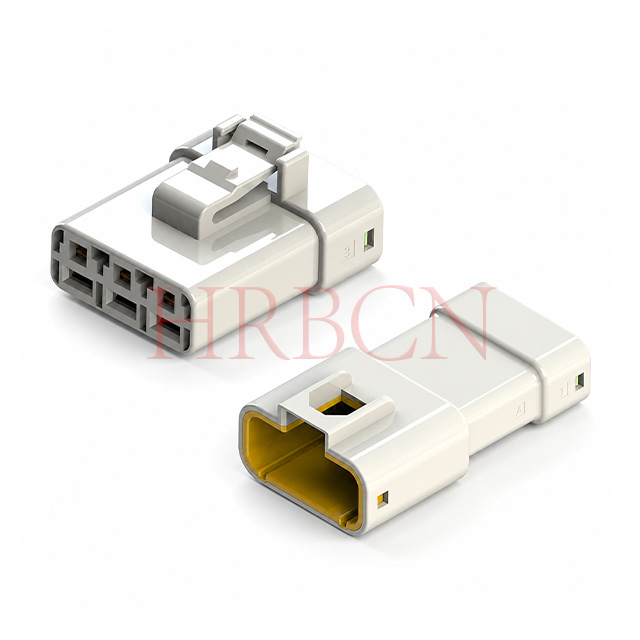

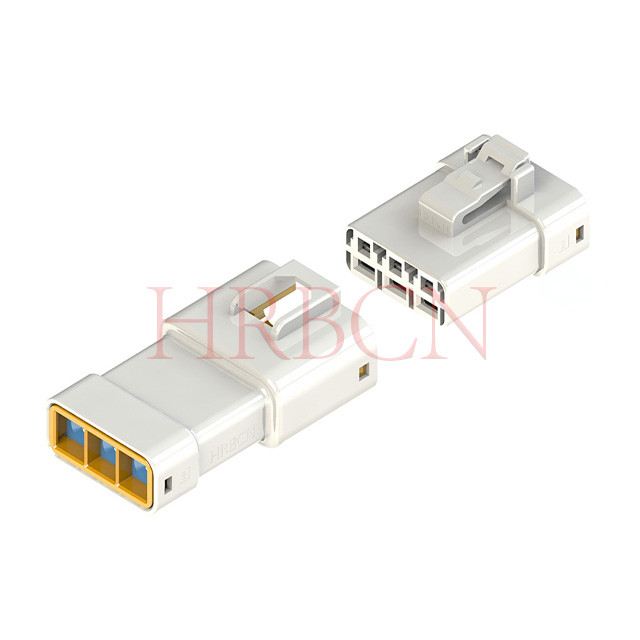

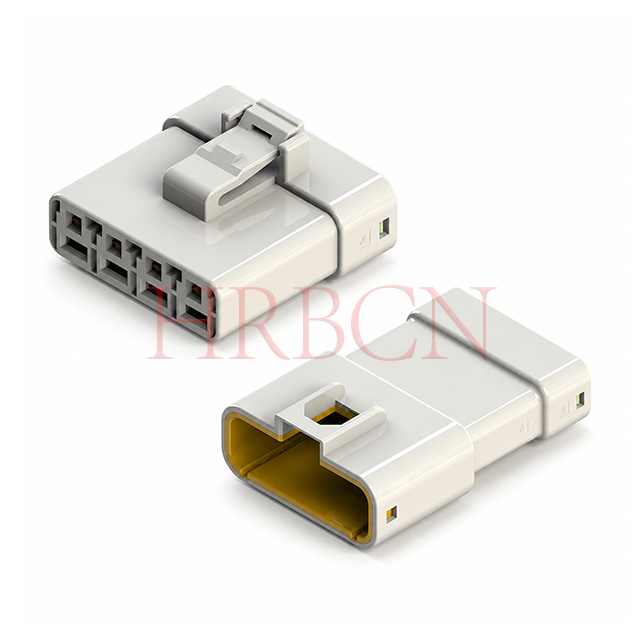

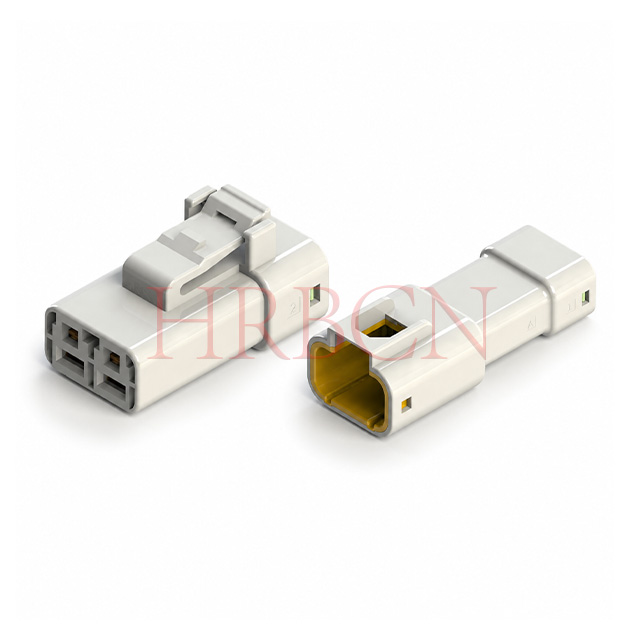

Egysoros ház
Szerkezet: Egy egyenes vonalban elhelyezett csapok; kompakt oldalszélesség, egyszerű vezetékezés
Elektromos jellemzők: Korlátozott tűszám (általában 2/3/4 érintkező a 6,35 mm-es sorozathoz); kisebb az egységnyi oldaltérre eső összáramterhelés
Szerelési előny: Könnyű igazítás a párosítás során, alacsony vakbeillesztési hibaarány; kényelmes terminál behelyezés és kihúzás
Helyi jellemzők: Szűk vízszintes elfoglaltság, elegendő függőleges beépítési magasság szükséges
Kétsoros ház
Felépítés: Két párhuzamos sorban elhelyezett csapok; nagyobb tűsűrűség a korlátozott házszélességen belül
Elektromos jellemzők: Több érintkezőt támogat (4/6/8 tű stb.) a többkörös jelek/teljesítmény integrálásához; központi vezetékezés több áramkörhöz
Összeszerelési megjegyzés: Pontos tévedésgátló beállítást igényel; valamivel magasabb működési igény a terminál terheléséhez
Térjellemzők: Megmenti a függőleges beépítési magasságot, alkalmas szűk függőleges helyekre
2. Szabványos kiválasztási szabályok
Válasszon egysoros házat, ha:
Csak 2-4 áramköri jel/teljesítmény szükséges, nincs szükség több érintkezőre
A berendezés keskeny vízszintes beépítési tere, korlátozott oldalszélességű
A helyszíni összeszerelés egyszerű kezelést, gyakori karbantartást és szétszerelést igényel
Minden egyes áramkörhöz külön külön vezetékre van szükség, elkerülve a többsoros vezetékek keresztinterferenciáját
Válasszon kétsoros házat, ha:
Több mint 4 áramkört kell integrálni, központi vezetékezés szükséges
A készülékház korlátozott függőleges magasságú, növelni kell a tűsűrűséget a ház szélességének növelése nélkül
Többcsatornás teljesítmény és jelátvitel szükséges olyan modulokhoz, mint a vezérlők, AGV fő vezérlőegységek
Egységes kábelköteg-kezelésre van szükség az egysoros csatlakozók szétszórt elfoglaltságának csökkentése érdekében
