Az ipari leállás minden perce több ezer dollárba kerül, gyakran csak egyetlen rossz kapcsolat miatt. Hogyan építsünk olyan csatlakozórendszereket, amelyek idővel megbízhatóak maradnak? A válasz egy világos terv: állapítsa meg jel- és energiaszükségletét, ellenőrizze a környezeti problémákat, például a hőt, a hideget, a szennyeződést és a remegést, állítsa be a méretet, a tűk számát és az érintkezők méretét, majd válassza ki a megfelelő csatlakozókat a felszereléséhez. A reteszelő részek megakadályozzák a véletlen kihúzást, és az IP-besorolások azt mutatják, hogy mennyire védik a vizet és a port. Ez a terv segít olyan strapabíró csatlakozók és kábelezési megoldások kiválasztásában, amelyek csökkentik az állásidőt és biztosítják az állandó kapcsolatot. Tervezzen elegendő kihúzási ciklust és egyszerű beállítást a dolgok hosszú távú működéséhez. Ezzel megbízható csatlakozórendszereket tervezhet, amelyek megbízhatóak maradnak a berendezésben.
Kulcs elvitelek
Először határozza meg a jel- és energiaszükségletét. Ezzel elkerülhető a későbbi drága javítás.
Válasszon egy olyan csatlakozót, amely illeszkedik a helyéhez, és megfelel az elektromos igényeinek. Ez segít abban, hogy jól működjön és megbízható maradjon.
Használjon zárakat, tömítéseket és pajzsokat a rázkódás, nedvesség és jelzaj elleni védelem érdekében. Ez stabilan tartja a linkeket.
Tervezze meg, hányszor csatlakoztassa és húzza ki, és megkönnyítse a telepítést. Ezáltal a rendszer hosszú ideig megbízható és időt takarít meg.
Korán beszéljen csatlakozó szakértőkkel. Segítenek kiválasztani a legjobb megoldást a gépedhez.
Mérje fel a megbízható csatlakozórendszerek környezeti és jeligényeit
Mielőtt bármilyen alkatrészt kiválasztana, tudnia kell, mire van szüksége a gépnek. A jó csatlakozótervezés két kulcskérdéssel kezdődik: milyen jeleket kell hordoznia a csatlakozónak, és milyen feltételekkel kell szembenéznie használat közben? Ha időben válaszol ezekre, elkerülheti a költséges javításokat, és az idő múlásával a dolgok jól működnek.
Azonosítsa a teljesítmény-, adat- és jeligényeket
A rendszerben minden kapcsolatnak megvan a maga feladata. Egyes kapcsolatok nagy áramerősséget vezetnek a motorokhoz vagy a fűtőberendezésekhez. Mások alacsony szintű érzékelőjeleket küldenek. Megint mások nagy sebességű adatokat mozgatnak a vezérlők és a képernyők között. Mindegyik típus más és más követelményeket támaszt a csatlakozóval szemben. Tápáramkörök esetén az érintkező anyagának nagy áramerősséget kell kezelnie anélkül, hogy túlmelegedne. A jel- és adatvonalak esetében az árnyékolás kulcsfontosságú a jelek tisztán tartása és az elektromágneses interferencia megakadályozása érdekében. Az alacsony szintű analóg jeleknél gondos figyelmet kell fordítani az érintkezési ellenállásra, mivel néhány milliohm is megzavarhatja a leolvasást.
A HRB&HRBCN Connector vezeték -vezeték csatlakozói ezt a rugalmasságot mutatják. Ezek a masszív csatlakozók támogatják az alacsony jelszintű és a nagy teljesítményű felhasználást is. Az erős zárszerkezetek ellenállnak a vibrációnak és a hőterhelésnek is , így jók a nehéz körülmények között is.
Az iparági szabványok egyértelmű útmutatást adnak a jelenlegi minősítésekhez. Az M8 és M12 csatlakozókra vonatkozó IEC szabvány megmutatja, hogy a tűk száma és a kódolás hogyan befolyásolja az áramkapacitást. Például egy 3 érintkezős és A-kódolású M12 csatlakozó 4 ampert hordoz , , míg egy M12 csatlakozó 2 érintkezővel és K-kódolással 16 ampert. Az alábbi táblázat ezeket a besorolásokat mutatja a különböző beállításokban.
Nagy adatforgalomhoz masszív csatlakozókra van szükség, amelyek rezgés és hőterhelés alatt is megőrzik a jelminőséget. A HRB&HRBCN vezeték-vezeték csatlakozók nagy sebességű adatátvitelt támogatnak alacsony jelveszteséggel és késleltetéssel. Stabil teljesítményt tartanak fenn akkor is, ha a berendezés folyamatosan rázkódik vagy felmelegszik.
Értékelje a hőmérsékletet, a szennyeződéseket és a vibrációt
A munkakörnyezet dönti el, hogy mely csatlakozók működnek sokáig. A szélsőséges hőmérséklet károsíthatja a műanyag házakat és megváltoztathatja az érintkező rugó erejét. A páratartalom és a kémiai szennyeződések felgyorsítják a korróziót a szabaddá vált fémfelületeken. A vibráció korróziót okoz, ami egy kopási folyamat, amely idővel növeli az érintkezési ellenállást.

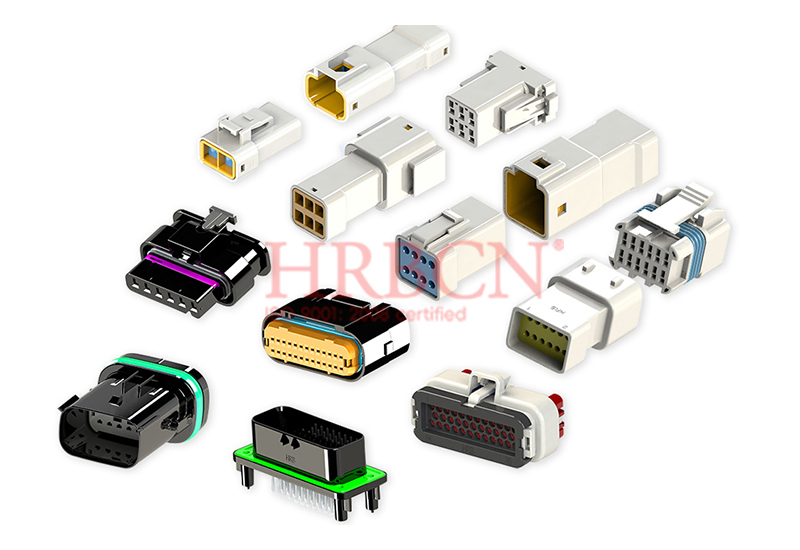

A HRB IP67-es vízálló tápcsatlakozói jól példázzák a környezetvédelmi előírásokat. Ezek a masszív csatlakozók működnek. -55°C és +85°C közötti hőmérséklet-tartományban . Az IEC 60529 szerinti IP67-es besorolás biztosítja a por és az ideiglenes vízbemerülés elleni védelmet. Emiatt alkalmasak olyan zord helyekre is, mint például az élelmiszer-feldolgozó mosdóterületei vagy esőnek kitett kültéri felszerelések.
Az alábbi táblázat felsorolja a különböző HRB csatlakozómodellek legfontosabb jellemzőit:
Csatlakozó modell | IP minősítés | Működési hőmérséklet tartomány |
2,5 mm-es osztásközű vezeték a táblához (derékszögű) | IP67 (IEC 60529) | -55°C és +85°C között |
2,5 mm-es osztású, autóipari vízálló | IP67 | -55°C és +85°C között |
3,0 mm-es panelre szerelhető vízálló | IP67 | -40°C és +130°C között |
A rezgésvizsgálat olyan ismert szabványokat követ, mint a MIL-STD-202 . Ez a szabvány azt ellenőrzi, hogy a vibráció hogyan hat a terepi használat során észlelt frekvenciatartományokban és szinteken lévő alkatrészekre. Megmutatja a lehetséges problémákat, ha egy alkatrész nem felel meg a vibrációs szabályoknak. Amikor nehéz környezetekhez választ csatlakozókat, keresse azokat a terveket, amelyek átmentek ezen a teszten. Ezek az alkatrészek erős zárszerkezeteket és pontos érintkezőket használnak a kockázatok csökkentése érdekében.
A jeligények és a környezeti feltételek ellenőrzésével szilárd alapot teremt a tervezéshez. Ez a lépés biztosítja, hogy a megfelelő érintkezési anyagokkal, árnyékolással, tömítéssel és mechanikai szilárdsággal rendelkező alkatrészeket válasszon. Az eredmény egy olyan rendszer, amely megbízható áramellátást, adatokat és a rendszer működésének felügyeletét biztosítja.
Adja meg a fizikai méreteket és az érintkezők konfigurációit
Az ipari berendezések burkolatai ritkán kínálnak extra helyet. A csatlakozókat szűk panelekbe, zsúfolt PCB-kbe vagy keskeny kábelpályákba kell beilleszteni. A csatlakozórendszer fizikai méretei közvetlenül befolyásolják a telepítés sikerességét és a hosszú távú megbízhatóságot. A megbízható csatlakozórendszerek tervezéséhez két tényezőt kell figyelembe vennie: a burkolat stílusát, amely illeszkedik a felszerelési helyhez, és a tűszámot az érintkezők méretéhez, amely megfelel az elektromos terhelésnek.
Illessze a csatlakozó méretét és a héj stílusát a helykorlátokhoz
Minden csatlakozó ingatlant foglal el. Válasszon olyan héjstílust, amely illeszkedik a rendelkezésre álló helyhez, anélkül, hogy veszélyeztetné a karbantartási hozzáférést. A panelre szerelhető aljzatok jól működnek olyan fix telepítéseknél, ahol a kábeleket válaszfalon vezetik át. A beépített vagy kábelre szerelhető dugók olyan mozgatható részekhez vagy szűk helyekhez illeszkednek, ahol a panel kivágása lehetetlen.
A kompakt IDC csatlakozók helytakarékos előnyöket mutatnak. Ezek a csatlakozók kiküszöbölik a huzalcsupaszítást, megtakarítva az összeszerelési időt és csökkentve a telepítési hibákat. Az alábbi táblázat bemutatja, hogy a osztásméret hogyan befolyásolja a tervezési lehetőségeket :
Hangmagasság | Helytakarékos előny | Kulcskontextus |
1,27 mm | Helyet takarít meg a kártyán, mivel több vezetéket támogat kompakt helyen, lehetővé téve a nagy sűrűségű jeltovábbítást | A legjobb sűrű PCB-elrendezésekhez, kompakt modulokhoz, szerverekhez, kommunikációs berendezésekhez és ipari modulokhoz, ahol korlátozott a hely |
2,54 mm | Nem a legkisebb lehetőség, de praktikus a szabványos ipari csatlakozásokhoz, ahol a szolgáltatások elérése és a könnyebb ellenőrzés számít | Alkalmas ipari vezérlőpanelekhez, CNC-rendszerekhez, útválasztókhoz, kapcsolókhoz és tesztberendezésekhez, ahol fontos a karbantartáshoz való hozzáférés |
Az 1,27 mm-es hangmagasság lehetővé teszi, hogy sok jelet kis területen továbbítson. Ez megfelel a nagy sűrűségű kialakításoknak, például szervereknek vagy kommunikációs moduloknak. A 2,54 mm-es osztás egyensúlyt biztosít a sűrűség és a könnyű hozzáférés között. Speciális szerszámok nélkül is szondázhatja és ellenőrizheti a csatlakozásokat.
A shell stílusa is számít. A panelre szerelhető aljzatok rögzített kivágást használnak menetes anyával vagy karimával. Az iMINI C csatlakozó 1 1/8 hüvelykes négyzet alakú aljzatot használ , 3/4 NPT rögzítőmenettel. A dugós változat maximális külső átmérője 1 1/4 hüvelyk. Ezek a méretek pontosan megmondják, hogy mekkora helyre van szüksége a panel mögött.
Számítsa ki a PIN-kódot és az érintkezők méretét az áramerősség és a jelintegritás érdekében
A csatlakozó osztásköze közvetlenül kapcsolódik az áramhordozó kapacitáshoz. A nagyobb osztás nagyobb érintkezőket jelent, amelyek több energiát kezelnek. A kisebb osztás kisebb érintkezőket jelent, amelyek megfelelnek a jelszintű csatlakozásoknak. Igazítsa a tűszámot és az érintkezők méretét a tényleges terhelésekhez.
Vegyük fontolóra a HRB vezeték-lap csatlakozóit. Az 5,08 mm-es sorkapcsok a nagyáramú vezetékbevezetéshez illeszkednek. A 2,5 mm-es osztásközű csatlakozók olyan kompakt PCB-elrendezésekhez illeszkednek, ahol mérsékelt teljesítményre és sűrű jeltovábbításra van szükség. A nagyobb osztású csatlakozók, például a 6,35 mm-es vagy a 10,0 mm-es nagy teljesítményű motorok, fűtőelemek vagy tápegységek átvitelét támogatják. Kisebb hangosztású jelszintű kapcsolatoknál működik, ahol az áram alacsony, de a sűrűség nagy. Az ezekben az érintkezőkben használt anyagok, mint például a sárgaréz és az ónozott rézötvözet, stabil teljesítményt biztosítanak az idő múlásával. Ezek az anyagok ellenállnak a korróziónak és alacsony érintkezési ellenállást tartanak fenn. Ez stabil teljesítmény-leadást biztosít még nagy terhelés mellett is.
A hangmagasság és az aktuális értékelés közötti kapcsolat világos mintát követ. A 3,5 mm-es osztású csatlakozó tipikusan legfeljebb 8 ampert hordoz tűnként. Ez a besorolás ugyanaz marad, ha 2, 3 vagy 4 tűt használ. A tűk száma nem változtatja meg a tűnkénti áramkapacitást. Minden érintkező továbbra is önállóan viszi a névleges áramát.
Az 5,08 mm-es sorkapcsok megfelelnek a nagyáramú vezetékbevezetésnek. Az aktuális besorolások kialakításonként eltérőek: a JST PH csatlakozók érintkezői 2 ampert , a Molex Micro-Fit csatlakozók 9 ampert hordoznak, a DIN-5 csatlakozók pedig körülbelül 3 ampert. A nagyobb osztás általában támogatja a tűnkénti nagyobb áramátviteli kapacitást, míg a kisebb osztások alacsonyabb névleges értékkel rendelkeznek.
3,5 mm-es osztás: névleges érintkezőáram 8 amperig (a TE termékadatokból)
Ugyanazon 3,5 mm-es osztásközön a 2, 3 és 4 tűk száma ugyanazon a 8 amperes névlegesen osztozik. A tűk száma nem befolyásolja a tűnkénti áramkapacitást
A gyártók 2,5 mm-es és 5,08 mm-es osztási lehetőségeket kínálnak, ami változó áramerősséget jelent
Figyelembe kell vennie a feszültségesést és a felmelegedést is. Minden érintkező az áram négyzetével arányos hőt termel. A többtűs csatlakozóban a szomszédos érintkezők hője összeadódik. Ez csökkentheti az effektív áramerősséget. Mindig ellenőrizze a leértékelési görbét a gyártótól.
A jel integritása figyelmet igényel az érintkezők távolságára. A szorosan elhelyezett érintkezők áthallást vehetnek fel a szomszédos jelekből. Nagy sebességű adatvonalak esetén tartson megfelelő távolságot a jelpárok között. Szükség esetén használjon alaplapokat vagy árnyékolást.
A választott tűszám a telepítési erőfeszítést is befolyásolja. Több csap több préselést, több beillesztést és több lehetséges meghibásodási pontot jelent. Az áramköri követelményeknek megfelelő minimális számú érintkezőt használjon. Tartson fenn egy vagy két extra tűt a jövőbeni bővítéshez.
A kábelszerelvények létrehozásakor vegye figyelembe a csatlakozó fizikai méreteit a kábelelvezetési útvonal mellett. A szűk hajlítási sugarú vagy vastag vezetékekkel rendelkező kábelszerelvények több helyet igényelnek a csatlakozó körül. Tervezze meg a feszültségmentesítést és a kábeltámaszt, hogy elkerülje az érintkezők mechanikai igénybevételét. Ez a megközelítés csökkenti a meghibásodási arányt és leegyszerűsíti a helyszíni szolgáltatást.
Azáltal, hogy a héj stílusát a helyhez igazítja, és a tűszámot a terheléshez igazítja, olyan csatlakozórendszert építhet ki, amely fizikailag illeszkedik és elektromosan teljesít. A következő lépés olyan reteszelő, tömítő és árnyékoló mechanizmusok hozzáadása, amelyek védik a csatlakozást zord környezetben.
Válassza a Zárási, tömítési és árnyékolási mechanizmusokat
Miután megállapodott a fizikai méretekben és az érintkezők konfigurációjában, magát a kapcsolatot is meg kell védenie. A vibráció, a nedvesség és az elektromágneses interferencia idővel mind ronthatja a teljesítményt. A megfelelő reteszelő, tömítő és árnyékoló mechanizmusok stabilan és biztonságosan tartják a rendszert.
Válassza a Zárolás és kulcsozás lehetőséget a leválasztás és a hibás párosítás megelőzése érdekében
A vibráció állandó veszélyt jelent a csatlakozó integritására. A laza csatlakozás szaggatott jeleket, túlmelegedést vagy teljes rendszerhibát okoz. Olyan zárszerkezetre van szüksége, amely ellenáll az alkalmazás mechanikai igénybevételének . A különböző mechanizmusok különböző szintű védelmet kínálnak:
Záró mechanizmus | Elsődleges mechanizmus | Rezgésállósági besorolás |
Menetreteszelő vegyület | Kémiai kötés/súrlódás | Magas |
Osztott zár alátét | Rugó feszültség | Alacsony vagy közepes |
Csillag/fogazott alátét | Mechanikus harapás | Közepestől magasig |
Nylon betét anya | Polimer interferencia | Magas |
Castellated Nut & Pin | Pozitív mechanikus ütköző | Szélső |
A csavaros csatlakozók meglazulhatnak a vibráció hatására, hacsak nem párosítja őket anyákkal, rugós alátétekkel vagy menetrögzítő anyagokkal. A bajonett kivitelek reteszelő bütykös tulajdonságaikkal jobban ellenállnak az axiális kilazulásnak, de a sugárirányú vagy torziós feszültség továbbra is hatással lehet rájuk. A HRB IP67-es vízálló csatlakozói a ház és a kivezetés közötti zárakat használnak a megbízható teljesítmény érdekében. Ezek a zárak megakadályozzák a véletlen lekapcsolást még igényes környezetben is.
Sokan úgy találják, hogy a megfelelő kezdeti nyomaték és a közepes szilárdságú menetrögzítő kombinációja biztosítja a legjobb egyensúlyt az ipari gépek számára. A mechanikus alátétekre való túlzott támaszkodás a nyomaték ellenőrzése nélkül továbbra is meghibásodáshoz vezethet, ha a rezgési frekvencia megegyezik az alátét rugósebességével.
A kulcsozás megakadályozza a hibás illeszkedést, ami költséges utómunkálatokhoz és a berendezés károsodásához vezet. Két elsődleges lehetőség létezik :
Kulcsolási lehetőség | Mechanizmus | Hogyan csökkenti az összeszerelési hibákat |
Színkulcsos csatlakozók | Élénk árnyalatú külső vagy színkódolt grafika | A koordináló színek gyorsabb és egyszerűbb vizuális egyeztetése, amely lehetővé teszi az eltérések gyors azonosítását |
Mechanikusan kulcsolt csatlakozók | Megkülönböztető forma, amely csak a megfelelő csatlakozóhoz illeszkedik, és csak egy módon helyezhető be | Fizikailag megakadályozza a helytelen párosítást vagy tájolást; polarizációs funkcióként is működik, hogy megakadályozza a 180 fokos elforgatási hibákat, különösen vakpárosítási forgatókönyvekben |
A mechanikus kulcsozás egyedi formákat vagy kiemelkedéseket használ a helytelen beillesztés megakadályozására. A színkódolt kulcsozás segít a kezelőknek gyorsan megtalálni a megfelelő párokat. A polarizációs funkciók minden alkalommal biztosítják a helyes tájolást. Ezek a tervezési elemek csökkentik a kezelői memóriától való függést, kiküszöbölik az utómunkálatokat, és növelik a vakpárosítási forgatókönyvekbe vetett bizalmat.
Adja meg az IP-besorolásokat és az EMI-árnyékolást a strapabíró környezetekhez
A tömítés megvédi a belső érintkezőket a víztől, a portól és a vegyszerektől. Az IP minősítési rendszer ezt a védelmi szintet osztályozza. Az IEC 60529 szabvány szerinti IP67 pormentes védelmet és ideiglenes vízbemerülési ellenállást biztosít. Ez a besorolás megfelel az élelmiszer-feldolgozás során használt mosási környezeteknek vagy az esőnek kitett kültéri létesítményekben. A HRB vízálló csatlakozói megfelelnek ennek a szabványnak, -55°C és +85°C között működnek, 10 milliohm vagy az alatti érintkezési ellenállás mellett. Ezek a masszív csatlakozók stabil elektromos teljesítményt biztosítanak, még akkor is, ha rövid időre víz alá merülnek.
Az elektromágneses interferencia (EMI) megzavarja az adatátvitelt és rontja a jelminőséget. Az adatigényes alkalmazásokhoz olyan árnyékolásra van szükség, amely blokkolja a külső zajt és megakadályozza a kibocsátást. A HRB&HRBCN Connector olyan távközlési és adatközponti alkalmazásokhoz kínál megoldásokat, amelyek magas hőmérséklet és nagy terhelés elleni védelmet igényelnek. Ezek a masszív csatlakozók kettős védelmet nyújtanak a hőterhelés és az elektromos interferencia ellen, biztosítva a tiszta jelátvitelt a sűrű berendezési állványokban.
A megfelelő védelmi mechanizmusok kiválasztása az adott környezettől függ. Mérje fel a rezgésszintet, a nedvességnek való kitettséget és az EMI-forrásokat a létesítményben. Ezután válassza ki az adott feltételeknek megfelelő zárat, tömítést és árnyékolást. Ez a szisztematikus megközelítés biztosítja, hogy masszív csatlakozói hosszú távú megbízhatóságot biztosítsanak zord körülmények között is. Minden ma megvédett kapcsolat megakadályozza a holnap költséges meghibásodását.
Tervezés a párosítási ciklusokhoz, a telepítéshez és a hosszú távú megbízhatósághoz
Számolja ki a párzási ciklus élettartamát és a mechanikai tartósságot
Minden csatlakozó korlátozott számú alkalommal csatlakoztatható és kihúzható. Tudnia kell, hogy élettartama során milyen gyakran csatlakoztatják és leválasztják a berendezést. Ez a szám segít kiválasztani a megfelelő érintkezőanyagot és bevonatot.
Az alapfém befolyásolja, hogy az érintkező mennyire tartja meg rugó erejét, és mennyi ideig tart. A sárgaréz alacsony ciklusú használatra alkalmas. A foszforbronz jobban működik a nagy ciklusú felhasználásnál. Az ónozás megfelelő az általános csatlakozókhoz, de nem túl nagy ciklusú használathoz. Az aranyozás jobb a nagy ciklusú használatra. Az ón jól működik száraz és alacsony szintű körülmények között, de nem jó hosszú távú magas hőmérsékleten vagy nagy ciklusú használatra.
A HRB IP67 vízálló csatlakozói ónozott sárgaréz és rézötvözet érintkezőket használnak. Ezek az anyagok ellenállnak a rozsdának, és idővel alacsony érintkezési ellenállást tartanak fenn. Azoknál az alkalmazásoknál, amelyeknél sok dugós kihúzási ciklusra van szükség, használjon aranyozást. Az arany tovább bírja, mint az ón, és elviseli a magasabb hőmérsékletet is.
A mechanikai tartóssági vizsgálat az EIA-364-09 szabványt követi . . Ez a szabvány azt ellenőrzi, hogy a csatlakozó képes-e kezelni sok dugós kihúzási ciklust teljesítményvesztés nélkül. A tesztelés után a csatlakozón nem lehet jelentős kopás vagy sérülés. Elektromos teljesítményének a meghatározott határokon belül kell maradnia. Mindig ellenőrizze, hogy a kiválasztott csatlakozók megfeleltek-e ezen a teszten.
Könnyű telepítést és helyszíni szervizelhetőséget biztosító kialakítás
A telepítés sebessége befolyásolja a rendszer teljes költségét. A régi módszerek, például a kézi krimpelés körülbelül 55 másodpercet vesz igénybe csatlakozásonként . A forrasztás körülbelül 100 másodpercet vesz igénybe, plusz a tisztítási idő. Az IDC csatlakozók nem igényelnek vezetékcsupaszítást . Lehetővé teszik többvezetős kábelek csatlakoztatását másodpercek alatt.
'Az idő- és költségmegtakarítás előnyei, valamint a könnyű telepítés – mivel egyszerűen rögzíthetők anélkül, hogy le kell csupaszítani a vezetékeket – az IDC-ket nagyon meggyőző választássá teszi .' – Brad Blietz, 3M
A HRB IDC csatlakozói támogatják ezt a gyors összeszerelést. 1,27 mm-es és 2,54 mm-es osztásúak. Kompakt kialakításokhoz illeszkednek, ahol szűk a hely. A RAST csatlakozók további telepítési előnyöket biztosítanak autóipari és ipari felhasználás esetén:
Az IDC-stílusú csatlakozásokat használó, előre lezárt kábelszerelvények sok időt takarítanak meg a telepítőknek a régi csavaros csatlakozási módszerekhez képest. Eltávolítják a helyszíni lezárási lépéseket, és csökkentik a vezetékezési hibák kockázatát. Ez csökkenti a telepítési és karbantartási költségeket.
A HRB&HRBCN csatlakozó ISO 9001, UL, VDE és TS16949 tanúsítvánnyal rendelkezik. Ezek megerősítik az állandó minőséget és megbízhatóságot a hosszú távú ipari használatra. Ha tanúsított csatlakozókat választ, csökkenti az állásidő kockázatát, és gondoskodik arról, hogy a tervezés megfeleljen a világszabványoknak. Ez a minőségre való összpontosítás, valamint a párosítási ciklusok jó tervezése és az egyszerű telepítés biztosítja a berendezés számára szükséges nagy megbízhatóságot.
A megbízható csatlakozórendszerek tervezése minden lépésben megfontolt döntéseket igényel. Fel kell mérnie a környezeti feltételeket, meg kell határoznia a fizikai méreteket, ki kell választania a védelmi mechanizmusokat, és meg kell terveznie az életciklus igényeit. Egyetlen csatlakozó sem működik a legjobban minden alkalmazáshoz. Az optimális megoldás egyensúlyban tartja az elektromos teljesítményt, a környezetvédelmet, a fizikai méretet és a költségeket.
A konkrét teljesítményadatokért mindig olvassa el a gyártó adatlapjait. A HRB&HRBCN Connector szabványos és testreszabott összekapcsolási megoldásokat is kínál egyedi alkalmazási igényekhez. Csatlakozóik megbízható csatlakozást és áramátvitelt biztosítanak az igényes ipari környezetben.
A tervezési folyamat elején vegye fel a kapcsolatot tapasztalt csatlakozógyártókkal. Biztosítják az Ön igényeinek teljes megértését. Ez az együttműködés növeli a hatékonyságot és csökkenti az állásidőt. Az Ön felszerelése megérdemli ezt a figyelmet. Az átgondolt tervezés nagyobb hatékonyságot és hosszú távú megbízhatóságot eredményez az egész rendszer számára.
GYIK
Milyen IP-besorolásra van szükségem lemosó környezetekhez?
Válassza az IP67-et azokhoz a berendezésekhez, amelyeket vízzel permeteznek vagy rövid ideig lemerítenek. Ez az IEC 60529 által meghatározott besorolás távol tartja a port és kezeli a rövid bemerüléseket. A HRB IP67 vízálló csatlakozói -55°C és +85°C között működnek, így az élelmiszer-feldolgozáshoz és a kültéri felszerelésekhez is illeszkednek.
Hogyan válasszam ki a megfelelő hangmagasságot az alkalmazásomhoz?
Igazítsa a hangmagasságot teljesítményigényéhez. A nagyobb, például 6,35 mm-es vagy 10,0 mm-es osztások nagy teljesítményt visznek át a motorokhoz és a fűtőtestekhez. Kisebb távolságok, például 1,27 mm-es vagy 2,5 mm-es, alkalmasak a jelcsatlakozásokra, ahol a hely fontosabb, mint a teljesítmény. Mindig ellenőrizze a gyártó leértékelési görbéjét a többtűs beállításokhoz.
Melyik reteszelő mechanizmus működik a legjobban erős vibrációjú környezetben?
A ház és a sorkapocs közötti zárak megakadályozzák a csatlakozásokat széthúzó vibrációt. A HRB IP67-es csatlakozói ezt a kialakítást használják, hogy feszültség alatt is biztonságban maradjanak. Csavaros csatlakozókhoz adjon hozzá menetrögzítő anyagot vagy nylon betétanyákat, hogy megakadályozza a kilazulást. A mechanikus kulcsozás blokkolja a rossz csatlakozásokat, a vágási utómunkálatokat és a sérüléseket is.
Hány párzási ciklust kell terveznem?
Számolja meg, hányszor csatlakozik és húzza ki a sebességváltóját élettartama során. A sárgaréz érintkezők 500 ciklus alatt tartanak. A foszforbronz és rézötvözet érintkezők 500-tól több mint 5000 ciklusig képesek kezelni. A gyakori csatlakoztatáshoz válasszon aranyozott érintkezőket. Ellenállnak a kopásnak, és sokkal tovább megtartják az alacsony ellenállást, mint az ónozottak.
